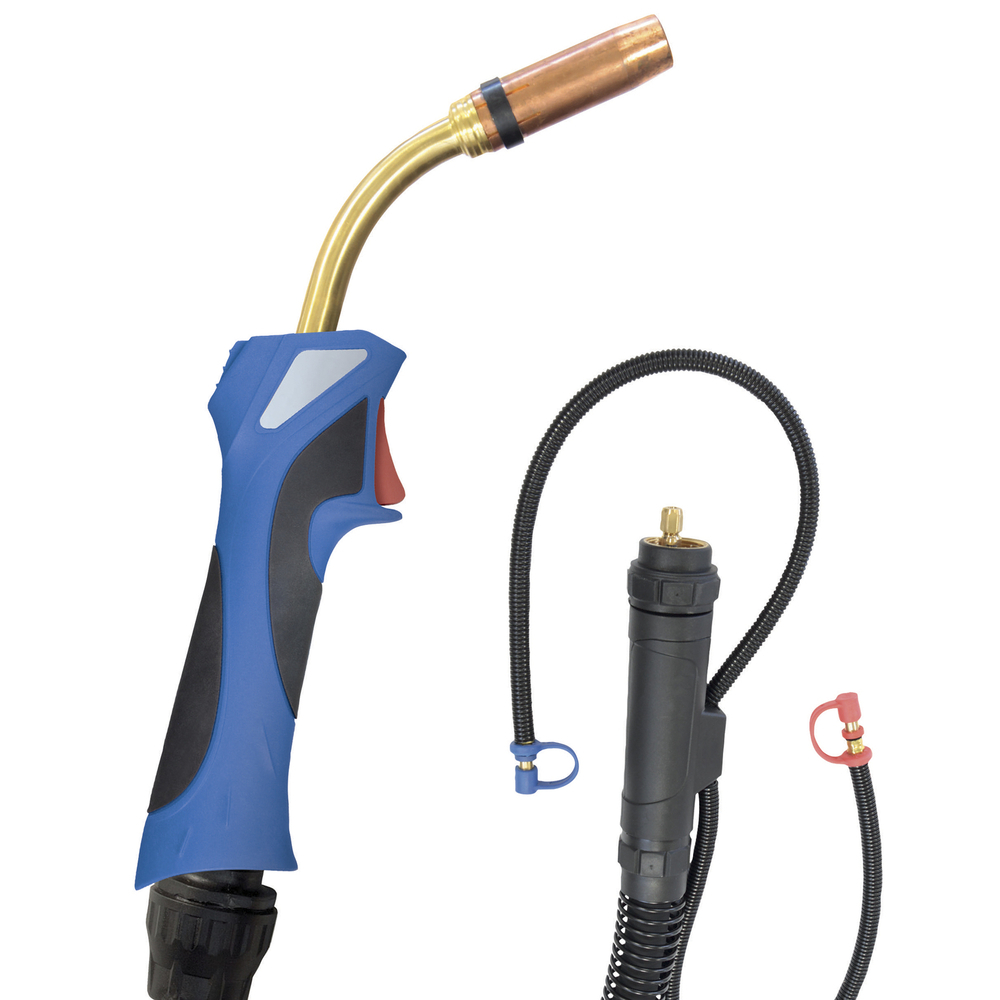

TORCHE MIG 500A - LIQUIDE - 4m - ACIER - Ø1.2mm-M8 - GYS - 081147
Référence : G018081147
Découvrez TORCHE MIG 500A - LIQUIDE - 4m - ACIER - Ø1.2mm-M8 - GYS - 081147 disponible à l'achat
- Conçue pour un usage intensif avec des matériaux en acier
- Longueur de 4 mètres pour une grande liberté de mouvement
- Compatible avec des fils de diamètre 1,2 mm et M8
- Dissipation thermique efficace pour une durabilité accrue
- Idéale pour professionnels et passionnés de soudage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La torche MIG/MAG 500 A liquide est conçue pour un usage intensif avec des matériaux en acier. D'une longueur de 4 mètres, elle permet une grande liberté de mouvement lors de vos travaux de soudage. Compatible avec des fils de diamètre 1,2 mm et un pas de vis M8, cette torche offre une connexion sécurisée et efficace.
Pour un fonctionnement optimal, il est recommandé de l'utiliser avec des équipements spécifiques adaptés à des courants de 500 A afin d'assurer une performance maximale. Sa conception permet une dissipation thermique efficace, garantissant ainsi une durabilité accrue même lors de travaux prolongés.
Que vous soyez professionnel ou passionné de soudage, cette torche répondra à tous vos besoins en matière de soudage MIG/MAG. Profitez ainsi d'une précision et d'une fiabilité exceptionnelles à chaque utilisation.
Cette torche garantit un soudage constant et fiable avec un facteur de marche de 500 A à 100 %, adapté aux courants élevés, avec une réduction de 35 % en soudage pulsé. Elle est compatible avec des fils de diamètre compris entre 0,8 et 1,6 mm, et est équipée d’un tube contact d’origine de 1,2 mm avec un pas de vis M8 ainsi qu’une buse de 16 mm de diamètre.
Le refroidissement liquide assure une dissipation thermique efficace, permettant une durabilité accrue même lors de travaux prolongés. La torche bénéficie d’une haute résistance aux chocs mécaniques et aux températures élevées. Son revêtement antidérapant et la rotule de la poignée offrent un confort de travail optimal, tandis que le câble flexible à rotule réduit la torsion du poignet pour une meilleure ergonomie.
La buse large favorise une meilleure dispersion de la chaleur, contribuant à la performance et à la fiabilité du soudage. La torche est compatible avec les équipements GYS et dispose d’un connecteur universel européen (Euro).
Elle est livrée en boîte couleur (dimensions 380 x 310 x 75 mm). Un coffret consommables (référence MB501) est disponible en option, comprenant gaines internes, supports tube contact, diffuseurs, tubes contact et buses adaptés.
Norme : CE - EN 60974-7.
Fabrication : Made in China.
Site fabricant : www.gys.fr.
Pour l’utilisation, la torche doit être complètement déroulée afin d’éviter toute surchauffe. Le générateur doit être mis hors tension avant de connecter ou déconnecter la torche. La connexion se fait en insérant le connecteur de la torche dans le logement femelle puis en vissant la partie de serrage. Pour retirer la torche, il faut dévisser de la même manière.
Le fonctionnement repose sur un débit de gaz protecteur (CO2 pur ou ArCO2) et un refroidissement liquide, avec un débit de liquide de refroidissement compris entre 1,5 et 2 litres par minute. Le débit de gaz doit être compris entre 10 et 25 litres par minute. Le courant nominal de soudage peut atteindre 500 A en courant continu (réduit de 35 % en soudage pulsé).
L’usage prévoit un dévidage régulier du fil de soudage, sans à-coups, avec une pression des galets adaptée. Il est nécessaire de vérifier régulièrement l’état d’usure des consommables, notamment le tube contact et la buse, et de nettoyer les projections accumulées dans la buse pour éviter les courts-circuits et garantir un arc stable.
En cas de dysfonctionnement, les actions à réaliser sont :
- Vérifier et serrer le tube contact et son support en cas de surchauffe.
- Réparer le fil de contrôle ou vérifier le branchement du connecteur si la gâchette est inopérante.
- Corriger le réglage du poste à souder ou changer le tube contact si le fil est soudé dans le tube contact.
- Régler la pression des galets, nettoyer la gaine d’alimentation du fil, changer le tube contact ou le galet de dévidoir en cas d’alimentation irrégulière du fil.
- Nettoyer la buse et appliquer un agent anti-salissure en cas d’arc entre la buse et la pièce.
- Changer la buse si l’isolateur est détérioré.
- Vérifier et changer le tube contact ou corriger le réglage du poste à souder en cas d’arc instable.
- Changer la gaine interne si elle est détériorée.
La torche est destinée à un usage en atelier ou sur chantier, dans une plage de température ambiante de -10 à +40 °C en soudage, avec un stockage possible jusqu’à +55 °C. Elle est compatible avec les équipements GYS adaptés aux courants élevés.
Le résultat attendu est un soudage constant et fiable, avec un facteur de marche de 100 % à 500 A, assurant une grande liberté de mouvement grâce à un faisceau de 4 mètres de longueur et un câble flexible à rotule réduisant la torsion du poignet.
En résumé, l’utilisateur doit :
- Connecter la torche au générateur hors tension.
- Dérouler complètement la torche avant utilisation.
- Régler le poste à souder selon le diamètre du fil et le courant adapté.
- Vérifier régulièrement l’état des consommables et nettoyer les projections.
- Surveiller la pression des galets pour un dévidage régulier du fil.
- Intervenir sur les causes identifiées en cas de dysfonctionnement selon les recommandations.
- Utiliser la torche dans les conditions de température et environnement prévues.
Ces informations d’utilisation sont extraites et synthétisées strictement à partir des notices, fiches techniques et guides fournis.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelle est la plage de courant et le facteur de marche de la torche MIG 500A ?
La torche MIG 500A supporte un courant nominal jusqu’à 500 A en CO2 avec un facteur de marche de 100 % à 40°C. En soudage pulsé, ce facteur est réduit de 35 %. Elle est également compatible avec un courant de 450 A en mélange Ar+CO2.
Quels diamètres de fil sont compatibles avec cette torche ?
La torche est compatible avec des fils de diamètre compris entre 0,8 et 1,6 mm. Elle est équipée d’un tube contact d’origine de 1,2 mm avec un pas de vis M8.
Comment la torche assure-t-elle la dissipation thermique lors d’un usage intensif ?
Le refroidissement est assuré par un circuit liquide avec un débit de liquide de refroidissement compris entre 1,5 et 2 litres par minute. La buse large de 16 mm favorise une meilleure dispersion de la chaleur, ce qui contribue à la durabilité et à la fiabilité même en cas de travaux prolongés.
Quels sont les éléments à vérifier régulièrement pour garantir le bon fonctionnement de la torche ?
Il est recommandé de contrôler régulièrement l’état d’usure du tube contact et de la buse, ainsi que de nettoyer les projections accumulées dans la buse pour éviter les courts-circuits. Il faut aussi surveiller la pression des galets pour assurer un dévidage régulier et sans à-coups du fil.
Quelles sont les précautions à prendre lors de la connexion et de la manipulation de la torche ?
La torche doit être connectée au générateur hors tension, en insérant le connecteur dans le logement femelle puis en vissant la partie de serrage. Il est impératif de dérouler complètement la torche avant utilisation pour éviter la surchauffe. Après usage, il faut attendre que la torche soit refroidie avant toute intervention ou maintenance.
Comment identifier et résoudre les dysfonctionnements courants de la torche ?
En cas de surchauffe, vérifier et serrer le tube contact et son support, et ajuster le courant électrique. Si la gâchette est inopérante, contrôler le fil de contrôle et le branchement du connecteur. Un arc instable ou un fil soudé dans le tube contact nécessite de vérifier le réglage du poste à souder et de changer le tube contact si nécessaire. Enfin, une alimentation irrégulière du fil peut être due à une pression des galets mal réglée, une gaine bouchée ou un galet usé.
Quels sont les consommables compatibles avec cette torche ?
Les consommables disponibles incluent gaines internes en diamètres 1,0/1,2 mm et 1,2/1,6 mm, supports tube contact, diffuseurs, tubes contact en plusieurs diamètres (0,8 - 1,6 mm) et buses de diamètre 16 mm. Un coffret consommables (référence MB501) est proposé en option.
Quelle norme garantit la conformité et la sécurité de cette torche ?
La torche MIG 500A est conforme à la norme CE - EN 60974-7 (IEC 60974-7), qui régit les exigences de sécurité et de performance pour les torches de soudage MIG/MAG refroidies par liquide.
