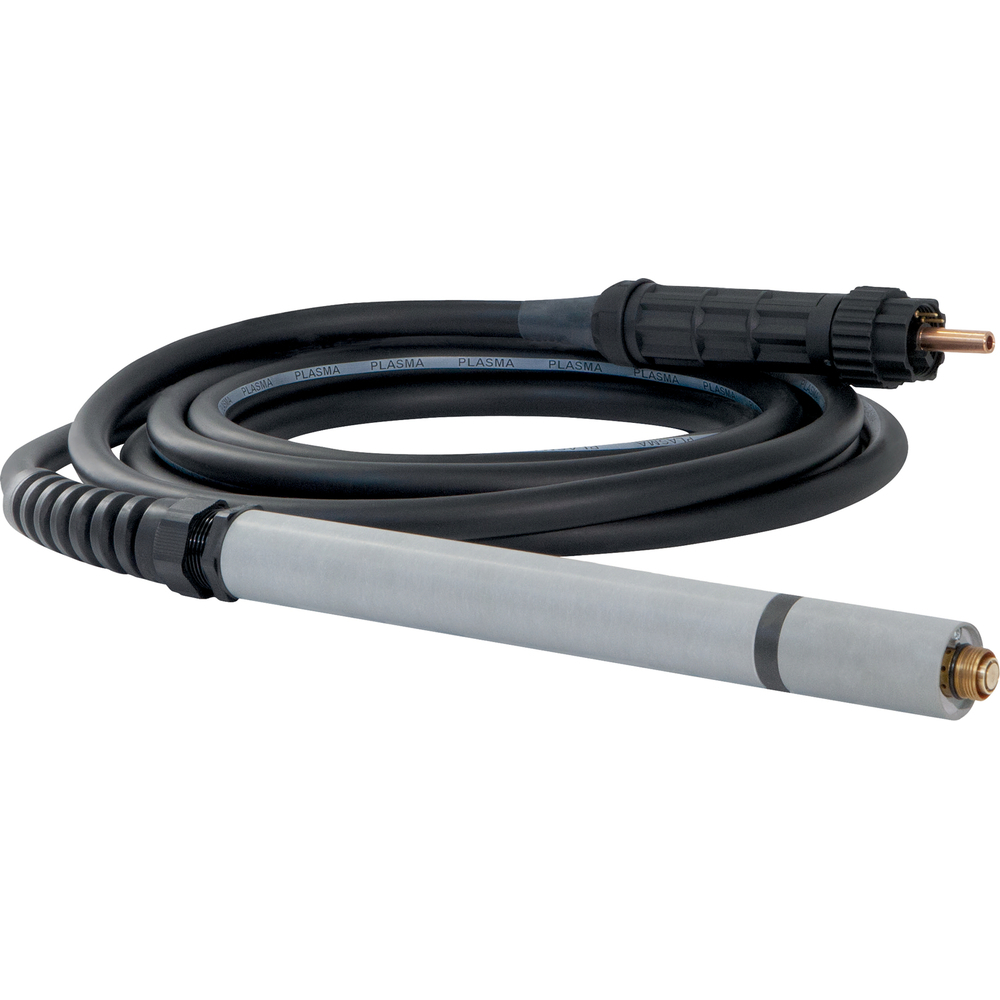

TORCHE PLASMA AUTOMATIQUE AT-70 - 12m - SANS CONSOMMABLES - GYS - 037533
Référence : G018037533
Découvrez TORCHE PLASMA AUTOMATIQUE AT-70 - 12m - SANS CONSOMMABLES - GYS - 037533 disponible à l'achat
- Outil performant pour vos travaux de découpe
- Robustesse et fiabilité au rendez-vous
- Conception ergonomique pour un confort optimal
- Idéale pour les applications industrielles
- Assure précision et efficacité maximales
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la torche plasma automatique AT-70, un outil performant de 12 m entièrement dédié à vos travaux de découpe. Conçue pour répondre à des besoins professionnels, cette torche se distingue par sa robustesse et sa fiabilité, offrant une qualité de découpe exceptionnelle et une manipulation aisée.
Pour un fonctionnement optimal, il est recommandé de l'utiliser avec des compresseurs d'air adaptés pour garantir une pression et un débit suffisants. Sa conception ergonomique permet une prise en main confortable, facilitant ainsi son utilisation sur de longues périodes.
Avec ses grandes caractéristiques techniques, la torche AT-70 se place parmi les meilleures de sa catégorie. Elle est idéale pour les applications industrielles, garantissant une précision et une efficacité maximales lors de vos travaux de découpe. Опtez pour la torche plasma automatique AT-70 pour un résultat professionnel à chaque utilisation.
L’utilisateur doit assembler la torche en insérant et en serrant correctement les connecteurs du faisceau poignée et de la torche, puis raccorder l’ensemble au générateur hors tension. La torche doit être totalement déroulée avant utilisation pour éviter toute surchauffe.
Le principe d’utilisation repose sur le coupage plasma manuel ou automatisé, avec un refroidissement par air. L’air comprimé doit être filtré pour éliminer l’huile et l’eau. La torche est équipée de consommables (buse, électrode, tuyère) à vérifier régulièrement et à remplacer en cas d’usure ou de baisse de performance. L’application régulière de graisse silicone sur les joints est recommandée pour limiter l’usure.
La torche AT-70 fonctionne dans une plage de température ambiante de -10 à +40°C et doit être utilisée dans des conditions respectant les pressions et débits d’air recommandés selon la longueur du faisceau (par exemple, pour 12 m, environ 5 bars et un débit de 5,4 à 5,9 l/min selon le courant).
En cas de dysfonctionnement, il convient de vérifier la connexion de la torche, la pression d’air, la présence et le bon montage des consommables, la vitesse d’avance de coupe, la distance entre la torche et la pièce, ainsi que l’alimentation en air comprimé.
Le résultat attendu est une découpe précise et efficace, avec un arc stable et une bonne qualité de coupe, à condition de respecter les conditions d’utilisation et d’entretien.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les spécificités techniques de la torche plasma automatique AT-70 ?
La torche AT-70 est conçue pour la découpe plasma automatisée avec un courant maximal assigné de 125 A. Elle dispose d’un faisceau de 12 m et un corps de torche de 127 mm de longueur et 35 mm de diamètre. Elle fonctionne avec un refroidissement par air et utilise de l’air comprimé filtré pour éliminer huile et eau. Sa plage de température d’utilisation est comprise entre -10 et +40°C. La norme appliquée est EN IEC 60974-7.
Quels sont les prérequis pour l’installation et le raccordement de la torche AT-70 ?
Le générateur doit être hors tension avant toute connexion. Le faisceau poignée s’assemble en insérant et en serrant correctement les connecteurs de la torche et du faisceau. La torche doit être entièrement déroulée avant utilisation pour éviter toute surchauffe. Le raccordement au générateur se fait par vissage du connecteur du faisceau poignée dans le logement femelle du générateur.
Quels sont les consommables compatibles et leur importance pour la torche AT-70 ?
La torche doit être équipée de consommables adaptés, notamment diffuseur, électrode, tuyère, buse et patin, spécifiques au calibre et à l’application. Un mauvais choix ou un mauvais montage provoque des défauts de coupe et une usure prématurée. Il est conseillé de vérifier régulièrement l’état des consommables et de les remplacer en cas d’usure ou de baisse de performance. L’application régulière de graisse silicone sur les joints limite l’usure.
Quelles sont les conditions d’utilisation optimales pour garantir la performance de la torche ?
La torche doit être utilisée avec un compresseur délivrant une pression d’air d’environ 5 bars et un débit d’air compris entre 5,4 et 5,9 l/min pour un faisceau de 12 m. L’air comprimé doit être filtré pour éviter la présence d’huile et d’eau. La vitesse d’avance, la distance entre la torche et la pièce, ainsi que la pression d’air doivent être ajustées pour assurer un arc stable et une qualité de coupe optimale.
Quels sont les symptômes et causes des dysfonctionnements courants et leurs solutions ?
Un défaut d’amorçage peut être causé par une connexion incorrecte, une pression d’air inadéquate ou des consommables manquants ou mal montés. Une interruption de l’arc peut résulter d’une mauvaise connexion de la pince de masse, d’une vitesse d’avance inappropriée, d’une distance trop grande entre la torche et la pièce, ou d’une coupure d’alimentation en air comprimé. L’usure prématurée des consommables peut être due à une pression d’air insuffisante, une vitesse d’avance trop rapide ou la présence d’impuretés dans l’air comprimé. Les solutions consistent à vérifier et ajuster ces paramètres.
