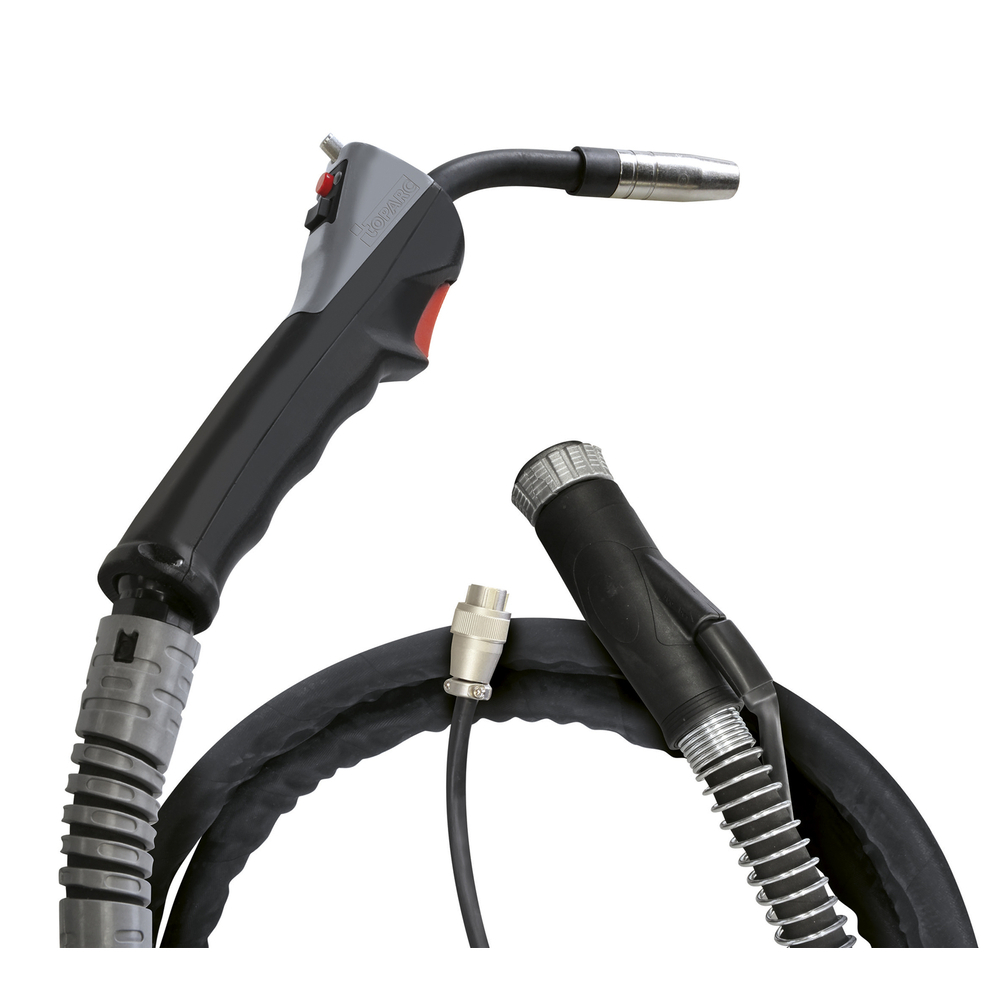

TORCHE PUSH-PULL MB25 - 4m - Fil Ø 0.6 à 1.2 - GYS - 046283
Référence : G018046283
Découvrez TORCHE PUSH-PULL MB25 - 4m - Fil Ø 0.6 à 1.2 - GYS - 046283 disponible à l'achat
- Outil ergonomique pour un soudage précis
- Refroidissement par air pour un meilleur facteur de marche
- Poignée légère et confortable de 970 grammes
- Câble de 4 mètres pour une grande flexibilité d'utilisation
- Compatible avec générateurs NEOPULSE et PULSEMIG
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la torche TopArc Push-Pull 220 A air MB25, un outil performant et ergonomique pour le soudage. Cette torche de 4 mètres, conçue pour les fils de 0,6 à 1,2 mm, intègre un moteur dans la poignée qui assure une alimentation constante et synchronisée avec le générateur, facilitant ainsi le soudage de matériaux doux comme l'aluminium.
La torche bénéficie d'un refroidissement par air permettant un facteur de marche de 160 A à 40 % et de 220 A à 20 %. Avec son poids léger de 970 grammes et ses dimensions compactes, elle offre un confort d'utilisation optimal. Le bouton «UP/DOWN» sur la poignée permet d'ajuster facilement la hauteur d'arc et la vitesse du fil, vous garantissant une personnalisation selon vos besoins.
Compatible avec les générateurs NEOPULSE et PULSEMIG, la torche Push-Pull est le choix idéal pour les soudeurs professionnels cherchant à allier performance et précision.
Caractéristiques principales :
- Longueur du câble torche : 4 mètres.
- Diamètres de fils compatibles : 0,6 à 1,2 mm, avec une recommandation particulière pour le soudage des fils d’aluminium de petit diamètre (0,6 - 0,8 mm).
- Facteur de marche : 220 A à 20 %.
- Poids léger de 970 grammes pour un confort optimal.
- Dimensions transversales maximales : 66 mm.
- Refroidissement par air, garantissant un facteur de marche important.
- Bouton « UP/DOWN » sur la poignée permettant d’ajuster facilement la hauteur d’arc ou la vitesse du fil, sélectionnable via le bouton « SELECT » avec indication par LED orange (hauteur d’arc) ou verte (vitesse du fil).
Compatibilité :
La torche MB25 est conçue pour être utilisée avec les générateurs suivants :
- NEOPULSE 220C (061835)
- PULSEMIG 220 C (063273)
- NEOPULSE 220 C XL (061842)
- PULSEMIG 220 C XL (063280)
- AUTOPULSE 220 M3 (032729)
- CARPULSE 220 M3 (036819)
- AUTOPULSE 320 T3 (032798)
- CARPULSE 320 T3 (036826)
Cette torche est idéale pour les soudeurs recherchant précision et performance dans le soudage de matériaux légers et délicats, notamment l’aluminium, grâce à son alimentation fil optimisée, son ergonomie soignée et ses réglages à distance précis. Elle bénéficie également des normes CE et EN 60974-1 et est fabriquée en France.
TORCHE PUSH-PULL MB25 - 4m - Fil Ø 0.6 à 1.2
La torche «Push-Pull» permet, grâce à son moteur intégré dans la poignée d’entraîner le fil. L’alimentation du fil est constante grâce à sa synchronisation avec le dévidoir du générateur. La double action de la poussée du générateur et la traction de la poignée facilite le soudage des fils de petit diamètre et des matériaux «doux» tel que l’aluminium.
ERGONOMIQUE ET PERFORMANTE
• La torche PUSH-PULL profite d’un facteur de marche important grâce à son refroidissement par air
• Facteur de marche : 160 A à 40 % (MB15) et 220 A à 20% (MB25)
• Bouton «UP/DOWN» sur la poignée
• Poids de la torche: seulement 970 grammes
• Dimensions transversales maximales : 66 mm
• Alimentation du fil constante et optimale
• Câble torche de 4 mètres
• Fils pleins de diamètres 0.6, 0.8, 1.0 et 1.2 mm et recommandé pour le soudage des fils d’aluminium de petit diamètre (0.6 - 0.8 mm)
A l’aide du bouton «SELECT» il est possible de choisir la hauteur d’arc en sélectionnant la led orange ou la vitesse du fil en sélectionnant la led verte. Ajuster vos réglages grâce au bouton «UP/DOWN».
• La torche PUSH-PULL a été conçue pour être utilisée avec les générateurs :
NEOPULSE 220C (061835) / PULSEMIG 220 C (063273)
NEOPULSE 220 C XL (061842) / PULSEMIG 220 C XL (063280)
AUTOPULSE 220 M3 (032729) / CARPULSE 220 M3 (036819)
AUTOPULSE 320 T3 (032798) / CARPULSE 320 T3 (036826)
Pour utiliser la torche, il faut d’abord connecter la torche au générateur compatible, puis monter le guide fil dévidoir sur la gaine en téflon qui dépasse de la torche. Le réglage de l’embrayage est essentiel : pour les fils d’aluminium de diamètre 0,6 ou 0,8 mm, l’embrayage doit être réglé à la pression minimale, tandis que pour les autres fils, quelques tours suffisent pour obtenir la pression correcte.
Le chargement du fil s’effectue en desserrant la vis imperdable, en retirant le capot pour accéder au groupe d’entraînement, puis en insérant le fil dans la gorge du galet d’entraînement correspondant au diamètre du fil utilisé. En cas de bourrage, il est conseillé de desserrer la buse gaz et le tube contact, puis de soulever le palier appuie-fil pour faciliter l’insertion. Une fois le fil en place, il faut resserrer les éléments et vérifier que le fil est bien positionné.
Lors du soudage, l’utilisateur doit s’assurer que le générateur est réglé selon le diamètre et le type de fil. La torche se rapproche du point de soudure, puis la gâchette est actionnée pour démarrer l’alimentation du fil. Le bouton « SELECT » permet de choisir entre le réglage de la hauteur d’arc (indiqué par une LED orange) ou la vitesse du fil (LED verte). Le bouton « UP/DOWN » sert à ajuster la fonction sélectionnée.
Pour des soudures longues avec des fils de fer ou d’acier inoxydable, il est nécessaire de remplacer la gaine en téflon par une gaine en métal, puis de remonter le tube en métal à l’intérieur de la fixation centralisée du générateur.
La torche est utilisée avec un câble de 4 mètres et accepte des fils pleins de diamètres de 0,6 à 1,2 mm, avec une recommandation particulière pour les fils d’aluminium de petit diamètre (0,6 - 0,8 mm).
En cas de fonctionnement non conforme, comme un bourrage du fil, il faut desserrer la buse gaz et le tube contact, soulever le palier appuie-fil, et faire avancer le fil à faible vitesse pour éviter les obstacles.
Le résultat attendu est une alimentation constante et synchronisée du fil, permettant un soudage précis, notamment des matériaux légers et délicats comme l’aluminium.
Enfin, la torche bénéficie de réglages à distance faciles à gérer via les boutons sur la poignée, permettant une adaptation rapide aux conditions de soudage sans manipulation complexe.
(Ces informations sont issues des instructions d’utilisation détaillées fournies dans le manuel et la fiche produit.)
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quels sont les avantages techniques de la torche PUSH-PULL MB25 pour le soudage de fils d’aluminium ?
La torche dispose d’un moteur intégré dans la poignée qui entraîne le fil, assurant une alimentation constante synchronisée avec le dévidoir du générateur. Cette double action de poussée et traction facilite le soudage des fils de petit diamètre, notamment l’aluminium. Elle est équipée d’un refroidissement par air qui permet un facteur de marche de 220 A à 20 %.
Comment se règlent la hauteur d’arc et la vitesse du fil sur cette torche ?
La torche intègre un bouton « SELECT » permettant de choisir entre le réglage de la hauteur d’arc (LED orange) ou de la vitesse du fil (LED verte). Le bouton « UP/DOWN » sert à ajuster la fonction sélectionnée, offrant ainsi une gestion à distance et précise des paramètres pendant le soudage.
Quels diamètres de fils sont compatibles avec la torche PUSH-PULL MB25 ?
La torche accepte des fils pleins de diamètres 0,6, 0,8, 1,0 et 1,2 mm, avec une recommandation particulière pour le soudage des fils d’aluminium de petit diamètre entre 0,6 et 0,8 mm. Le groupe d’entraînement est équipé de galets adaptés à ces diamètres pour assurer une alimentation optimale.
Quelles sont les limites d’utilisation à respecter pour garantir la durabilité de la torche ?
La torche ne doit pas être utilisée au-delà des spécifications, notamment un courant maximal de 200 A à 15 % de facteur de marche. Un usage au-delà de ces limites peut entraîner des dégradations importantes et annuler la garantie.
Comment la torche PUSH-PULL MB25 s’adapte-t-elle aux fils d’acier ou d’inox pour une utilisation prolongée ?
Pour le soudage prolongé de fils en fer ou acier inoxydable, il est conseillé de remplacer la gaine en téflon par une gaine en métal plus résistante à l’abrasion. Après ce remplacement, il faut également remonter le tube métallique dans la fixation centralisée du générateur.
Quels générateurs sont compatibles avec cette torche ?
La torche MB25 est conçue pour être utilisée avec les générateurs NEOPULSE 220C, PULSEMIG 220 C, NEOPULSE 220 C XL, PULSEMIG 220 C XL, AUTOPULSE 220 M3, CARPULSE 220 M3, AUTOPULSE 320 T3, et CARPULSE 320 T3.
