TORCHE SPOOL GUN 150A - GYS - 041486
Référence : G018041486
Découvrez TORCHE SPOOL GUN 150A - GYS - 041486 disponible à l'achat
- Outil idéal pour vos travaux de soudure
- Conception ergonomique pour un confort optimal
- Compatible avec des fils de 0,8 mm
- Facilite les sessions de soudure prolongées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

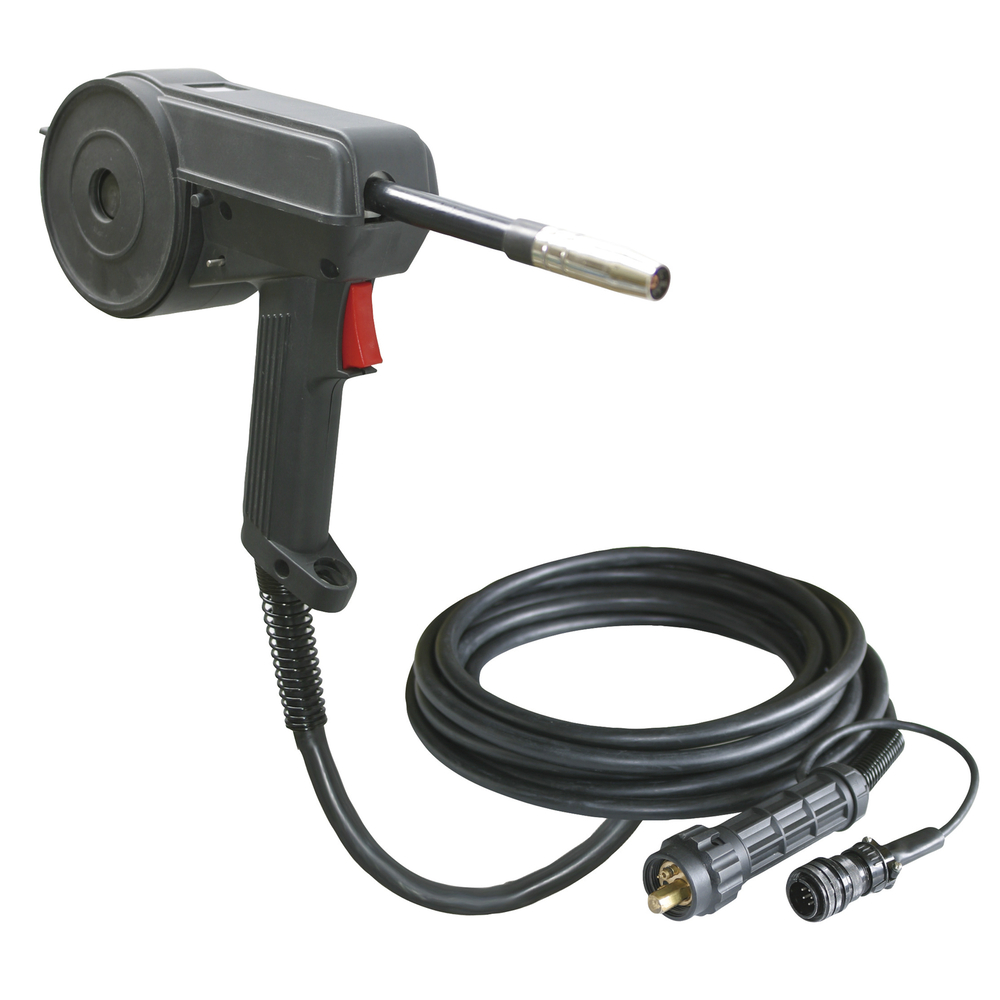

Découvrez la torche SPOOL GUN 150 A - 4 m, l'outil idéal pour vos travaux de soudure. Cet équipement est conçu pour vous offrir une performance optimale lors de l'utilisation de fils de soudure de 0,8 mm. Elle est équipée d'origine d'un tube contact d'un diamètre de 0,8/M6, garantissant une connexion fiable et efficace.
Pour une utilisation optimale, il est recommandé de l'associer à une bobine de 100 mm de diamètre, ce qui vous permet de travailler de manière pratique et sans interruptions fréquentes pour le changement de fil.
Cette torche SPOOL GUN se distingue par sa conception ergonomique, facilitant la prise en main et rendant vos sessions de soudure plus confortables. Que vous soyez un professionnel ou un passionné de bricolage, cet outil robuste saura répondre à vos besoins en matière de soudure.
Equipé d'origine avec un tube contact Ø 0,8/M6, pour bobine Ø100, fil Ø0,8
Pour l’installation du fil, il faut ouvrir le couvercle de la bobine en appuyant sur un bouton dédié, desserrer la vis de fixation, puis glisser la bobine de fil sur son axe. La tension du moyeu doit être ajustée en tournant la molette dans le sens des aiguilles d’une montre pour augmenter la pression, ou dans le sens inverse pour la diminuer, sans trop serrer. Le fil est ensuite guidé par la devanadera dans le tube du pistolet. Après fermeture du couvercle, en appuyant sur la gâchette, la devanadera entraîne le fil dans le tuyau.
L’utilisateur peut régler la pression exercée par la devanadera en tournant un bouton manuel, ainsi que la vitesse d’entraînement du fil via un potentiomètre. Ces réglages permettent d’adapter la soudure selon les besoins.
Pour ajuster les paramètres de soudure, l’alimentation électrique doit être coupée, puis la soupape cylindrique ouverte. L’utilisateur pourra alors modifier la tension de la soudeuse, la vitesse de la devanadera et le débit de gaz de protection.
En cas de non-utilisation prolongée, il est conseillé de retirer le revêtement du pistolet pour éviter la rouille de la devanadera. Après chaque utilisation, il faut nettoyer la torche, notamment la buse et le tube de contact, afin d’éliminer les éclaboussures qui pourraient provoquer des courts-circuits ou altérer la qualité de soudure. Il est recommandé d’utiliser une graisse spéciale pour faciliter le nettoyage sans endommager les composants.
La torche est destinée à être utilisée avec des fils de soudure de diamètres adaptés (0,6 à 0,8 mm pour acier doux et inoxydable, 0,6 à 1,0 mm pour aluminium) et dans des conditions de température ambiante comprises entre -10°C et +40°C durant l’utilisation. Elle est adaptée à un usage manuel en mode MIG/MAG avec gaz de protection CO2 ou mélange M21.
En cas de dysfonctionnement, l’utilisateur doit vérifier la connexion électrique, la propreté de la buse, la tension et le serrage des pièces, ainsi que la pression et la vitesse de la devanadera.
Cette torche est utilisée dans des contextes où la sécurité impose que seuls des utilisateurs qualifiés la manipulent, en portant des équipements de protection adaptés, et en respectant les conditions d’environnement précisées (absence de matériaux inflammables à proximité, ventilation adéquate, etc.).
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les spécifications techniques principales de la torche SPOOL GUN 150A ?
La torche est conçue pour un courant nominal de soudage de 150A avec un facteur de marche de 60%. Elle est compatible avec des fils de soudure de 0,6 à 0,8 mm pour acier doux et inoxydable, et de 0,6 à 1,0 mm pour aluminium. La vitesse de fil est réglable entre 0 et 18 m/min, avec un potentiomètre de réglage de vitesse de 10 kΩ. Le système de refroidissement est assuré par air.
Comment s’effectue l’installation et la mise en service de la torche ?
Avant toute manipulation, il faut couper l’alimentation électrique de la soudeuse. La connexion se fait via un connecteur Euro-central à l’adaptateur du dévidoir. Pour installer la bobine de fil, on ouvre le couvercle, desserre la vis de fixation, puis on place la bobine sur son axe en ajustant la tension du moyeu. Le fil est guidé dans le tube du pistolet, et la pression du dévidoir ainsi que la vitesse d’entraînement du fil sont réglables manuellement.
Quels sont les réglages possibles pour optimiser le fonctionnement de la torche ?
La pression exercée par la devanadera peut être ajustée en tournant un bouton manuel dans le sens des aiguilles d’une montre pour augmenter la pression, ou inversement pour la diminuer. La vitesse d’entraînement du fil se règle via un potentiomètre. Enfin, la tension de la soudeuse, le débit de gaz et la vitesse de la devanadera peuvent être modifiés après avoir coupé l’alimentation électrique et ouvert la soupape cylindrique.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation ?
Seules les personnes qualifiées doivent manipuler la torche. Il est impératif de porter une tenue de travail adaptée, un casque de soudure et des équipements de protection conformes. La tête du pistolet doit être tenue éloignée des yeux, du visage et du corps pour éviter les blessures liées aux éclaboussures. Il faut également éviter les environnements à risque : matériaux inflammables, espaces clos, travail en hauteur, forte ventilation ou bruit important.
Comment entretenir la torche pour garantir sa durabilité et sa sécurité ?
Après chaque utilisation, il est nécessaire de nettoyer la buse et le tube de contact pour éliminer les éclaboussures qui pourraient provoquer des courts-circuits ou altérer la qualité de soudure. Il est recommandé d’utiliser une graisse spéciale pour faciliter le nettoyage sans endommager les composants. En cas de non-utilisation prolongée, il faut retirer le revêtement du pistolet pour éviter la rouille de la devanadera. Toute pièce endommagée doit être remplacée pour des raisons de sécurité et de qualité de soudure.
Comment diagnostiquer et résoudre les pannes courantes ?
Les principales pannes sont : absence d’arc électrique due à une coupure du circuit ou des raccords incorrects, accumulation d’éclaboussures dans la buse provoquant un arc instable, surchauffe du pistolet liée à une tension trop élevée ou un mauvais vissage du tube de contact, dévidoir tournant à vide ou qui ne tourne pas, causé par une pression ou un réglage incorrects, un câble inadapté ou un problème électrique. En cas de problème de gaz de protection, il faut vérifier la soupape cylindrique et le débit de gaz.
