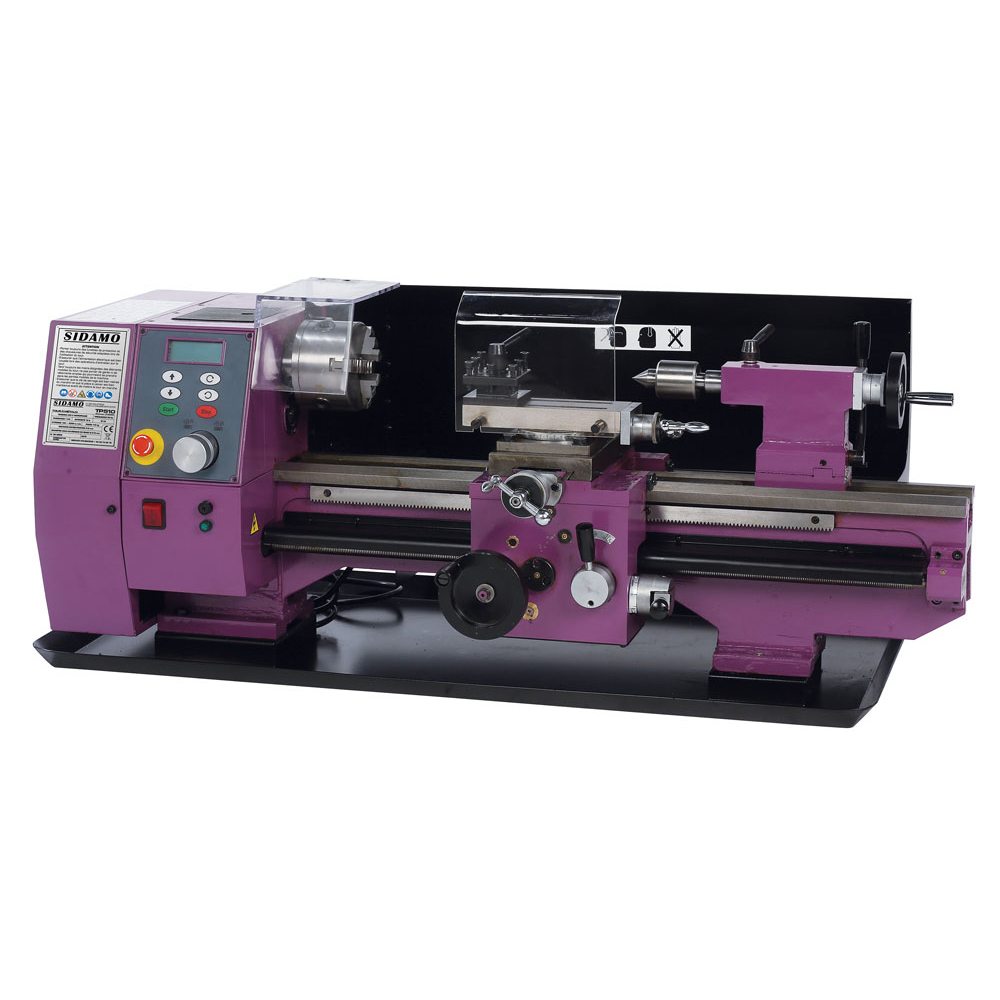

TOUR A METAUX TP510 SIDAMO - 21300021

Usinage à sec de matériaux ferreux et non ferreux
Usage intensif
Avances automatiques longitudinale et transversale
Affichage digital de la vitesse de broche
Variateur de vitesse électronique
Livré avec:
- mandrin 3 mors Ø 100 mm,
-3 mors extérieurs,
- mandrin auto-serrant 16 mm + queue de mandrin CM2,
- jeu de 11 outils 10 x 10 mm à plaquettes carbure brasées,
- pointe tournante CM2,
- pointe fixe CM2,
- pointe fixe CM3
Puissance (kW): 1
Alimentation (V): 230 V mono
Vitesse de broche (tr/min): 100 - 2000
Entre pointes (mm): 510
Hauteur de pointe (mm): 110
Largeur du banc (mm): 115
Ø maxi usinable (mm): 210
Cône de la broche: CM3
Nombre de vitesse: variable
Alésage de la broche (mm): 20
Cône morse de la poupée: CM2
Course du fourreau (mm): 60
Avances longitudinales / transversales (mm/tr) 1: (2) 0.045 - 0.126
Course au transversal (mm): 110
Course du supérieur (mm): 75
Filets pas métriques (mm): (17) 0.25 - 3
Filets pas au pouce (TPI): (13) 8 - 56

Le tour à métaux TP510 SIDAMO est une machine d’établi conçue pour l’usinage à sec de matériaux ferreux et non ferreux, adaptée à un usage intensif en ateliers d’usinage, d’outillage et de réparation. Il permet d’usiner des arbres, broches, manchons et disques de taille moyenne ou petite, ainsi que de tailler des filets à pas ISO, impérial, diamétral et modulaire.

Ce tour possède un banc prismatique en fonte trempé par induction et rectifié, une broche trempée montée sur deux roulements à rouleaux coniques de haute précision, et des glissières sans jeu réglables par lardons. Il est équipé d’avances automatiques longitudinales et transversales, d’un chariot supérieur orientable, d’un déplacement latéral de la poupée mobile de ±5 mm pour le tournage conique, et d’un variateur électronique de vitesse. La broche est animée par un moteur brushless à haut rendement, avec affichage digital de la vitesse (100 à 2000 tr/min) et inversion de rotation gauche/droite. Les verniers gradués avec remise à zéro sont présents sur tous les axes.

Les caractéristiques techniques principales sont les suivantes :
- Entre pointes : 510 mm
- Hauteur de pointe : 110 mm
- Largeur du banc : 115 mm
- Diamètre maxi usinable : 210 mm
- Cône de broche : CM3
- Alésage de broche : 20 mm
- Cône morse de la poupée : CM2
- Course du fourreau : 60 mm
- Avances longitudinales (mm/tr) : 0,045 – 0,126
- Course chariot transversal : 110 mm
- Course chariot supérieur : 75 mm
- Filets pas métriques : 0,25 – 3 mm (17 pas)
- Filets pas au pouce (TPI) : 8 – 56 (13 pas)
- Dimensions (L x H x P) : 1130 x 400 x 630 mm
- Puissance : 1 kW
- Alimentation : 230 V monophasé
- Poids : 115 kg

Le tour est livré complet avec un mandrin 3 mors Ø 100 mm (avec mors intérieurs et mors extérieurs), un mandrin auto-serrant 16 mm avec queue de mandrin CM2, un jeu de 11 outils 10 x 10 mm à plaquettes carbure brasées, une pointe tournante CM2, une pointe fixe CM2 et une pointe fixe CM3. En option, sont disponibles un socle, un mandrin 4 mors Ø 100 mm, un plateau de broche Ø 180 mm avec jeu de bridage, ainsi que des lunettes fixe et à suivre.

Le fonctionnement est sécurisé par plusieurs protections : écran de protection mandrin asservi, écran de protection porte-outils, paroi anti-projections et protection de la vis mère. Le tour est conforme aux normes de sécurité et doit être utilisé avec des équipements de protection individuelle (lunettes, chaussures de sécurité, protection auditive, gants lors du nettoyage ou changement d’outil). Le tour doit être fixé sur un socle ou établi stable et nivelé, dans un environnement propre, éclairé et ventilé.

Les commandes comprennent un affichage digital de la vitesse, des boutons pour augmenter ou diminuer la vitesse, un bouton marche/arrêt, un sélecteur de sens de rotation, un arrêt d’urgence à accrochage, un sélecteur de transmission de broche et un voyant de mise sous tension.

L’utilisation couvre les opérations classiques de tournage simple, tournage avec avance automatique (longitudinale ou transversale), filetage métrique et impérial, avec réglages précis des avances et des verniers pour un usinage de qualité. La machine permet le filetage avec une vis mère intégrée, proposant 17 pas métriques de 0,25 à 3 mm et 13 pas au pouce de 8 à 56 TPI. Le changement des vitesses pour filetage s’effectue via un train d’engrenages dont les configurations sont détaillées dans un tableau précis (visible page 20).

Le tour est conçu pour garantir une longue durée de vie et des performances stables, à condition d’un entretien régulier et d’une utilisation conforme aux consignes de sécurité. Le conditionnement est soigné, avec un emballage en caisse bois et un sac anti-humidité. La manutention doit être effectuée avec précaution par plusieurs personnes et avec un équipement adapté.

En résumé, le TOUR A METAUX TP510 SIDAMO est un équipement robuste, polyvalent et précis, adapté aux travaux d’usinage moyens, offrant un grand confort d’utilisation grâce à ses avances automatiques, son variateur électronique et ses protections intégrées, livré avec un ensemble complet d’accessoires et d’outils pour une mise en œuvre immédiate.
