TOUR A METAUX TP550 SIDAMO - 21300015

Usinage à sec de matériaux ferreux et non ferreux
Usage intensif
Avance automatique longitudinale
Affichage digital de la vitesse de broche
Variateur de vitesse électronique
Livré avec tourelle à changement rapide de 3 porte-outils 20 x 65, affichage digital sur axe du chariot transversal et sur axe du chariot supérieur, mandrin 3 mors Ø 125 mm, 3 mors extérieurs, mandrin auto-serrant 16 mm + queue de mandrin CM2, jeu de 11 outils 10 x 10 mm à plaquettes carbure brasées, pointe tournante CM2, pointe fixe CM2 et pointe fixe CM3
Puissance (kW): 1
Alimentation (V): 230 V mono
Vitesse de broche (tr/min): 100 - 2000
Entre pointes (mm): 550
Hauteur de pointe (mm): 125
Largeur du banc (mm): 135
Ø maxi usinable (mm): 250
Cône de la broche: CM3
Nombre de vitesse: variable
Alésage de la broche (mm): 20
Cône morse de la poupée: CM2
Course du fourreau (mm): 60
Avances longitudinales / transversales (mm/tr) 1: (2) 0.01 - 0.2
Course au transversal (mm): 110
Course du supérieur (mm): 75
Filets pas métriques (mm): (12) 0.4 - 3
Filets pas au pouce (TPI): (8) 10 - 44

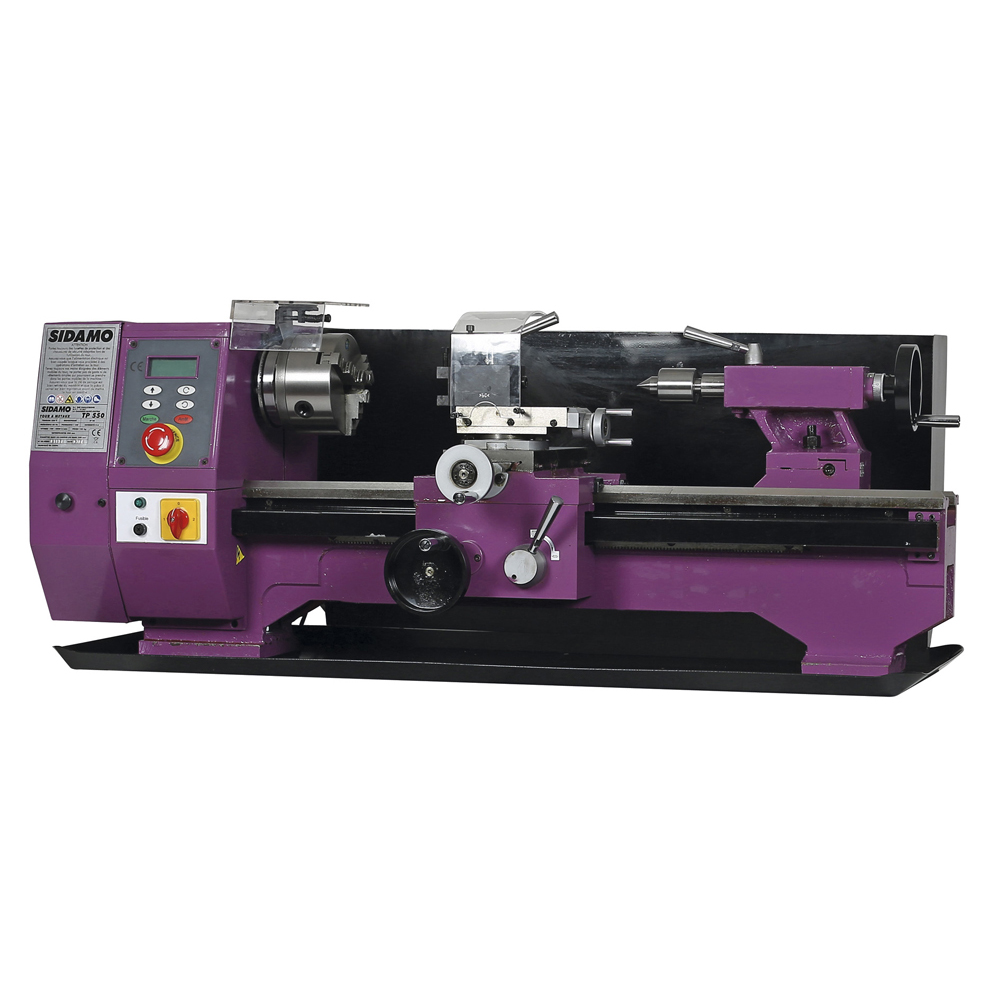

Le tour à métaux TP550 SIDAMO est une machine d’établi conçue pour un usage intensif en usinage à sec de matériaux ferreux et non ferreux. Il est particulièrement adapté aux ateliers d’usinage, d’outillage et de réparation pour usiner des arbres, broches, manchons et disques de taille moyenne ou petite, avec la capacité de tailler des filets à pas ISO, impérial, diamétral et modulaire.

Caractéristiques principales :
- Banc prismatique en fonte trempé par induction et rectifié, avec glissières sans jeu réglables par lardons.
- Broche trempée montée sur 2 roulements à rouleaux coniques de haute précision, avec variateur électronique de vitesse (100 à 2000 tr/min) et affichage digital.
- Avance automatique longitudinale avec levier d’embrayage.
- Chariot supérieur orientable et déplaçable latéralement (+/- 5 mm) pour le tournage conique.
- Inversion de rotation gauche/droite de la broche.
- Verniers gradués avec remise à zéro sur tous les axes, précision : traînard 0,5 mm/20 mm par tour, chariot transversal 0,025 mm/2 mm par tour, chariot supérieur 0,025 mm/1 mm par tour, contre-poupée 0,05 mm/2 mm par tour.
- Livré avec tourelle à changement rapide 3 porte-outils 20x65, mandrin 3 mors Ø 125 mm (avec mors intérieurs et extérieurs), mandrin auto-serrant 16 mm + queue de mandrin CM2, jeu de 11 outils 10x10 mm à plaquettes carbure brasées, pointe tournante CM2, pointe fixe CM2 et pointe fixe CM3.
- Alimentation monophasée 230 V, puissance 1 kW.

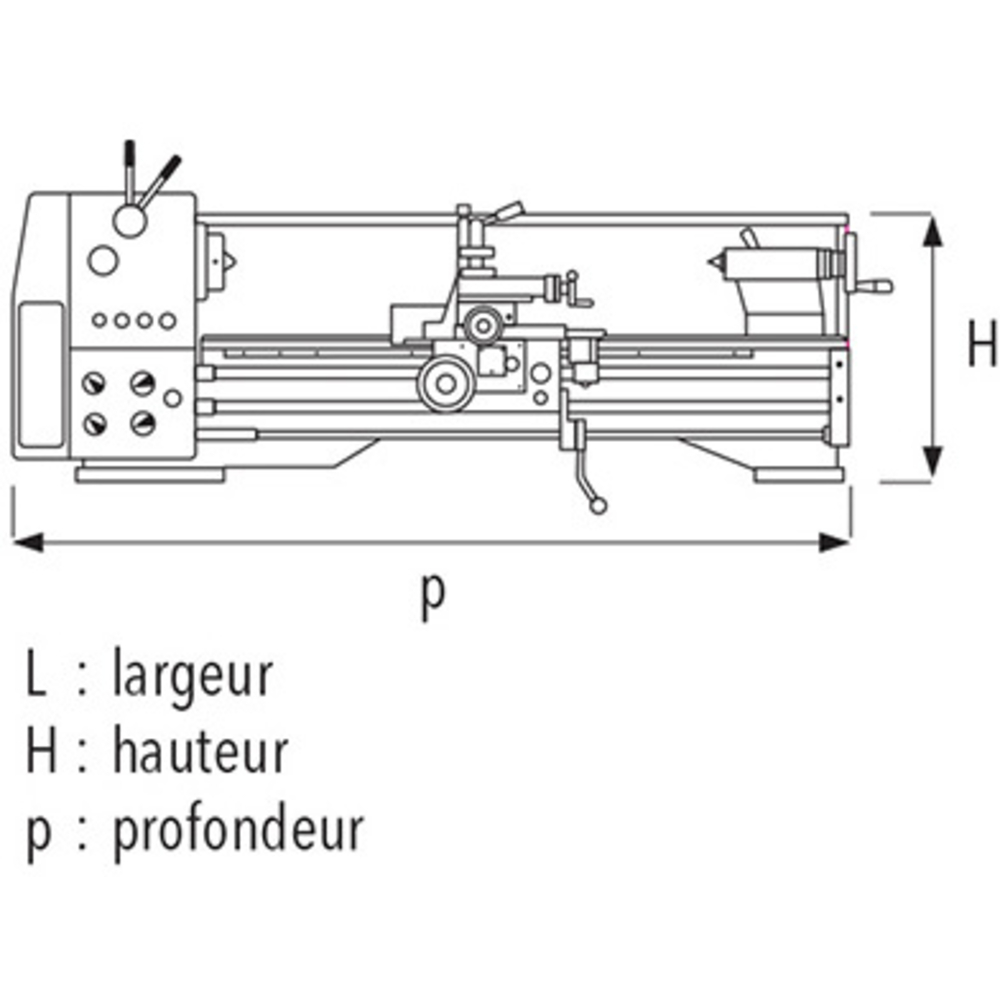

- Dimensions : 1230 x 450 x 680 mm, poids 145 kg.
- Entre pointes 550 mm, hauteur de pointe 125 mm, largeur du banc 135 mm, diamètre maxi usinable 250 mm.
- Cône de broche CM3, alésage broche 20 mm, cône morse poupée CM2, course du fourreau 60 mm.
- Avances longitudinales 0,01 à 0,2 mm par tour, course au transversal 110 mm, course du supérieur 75 mm.
- Filets métriques de 0,4 à 3 mm de pas, filets au pouce (TPI) de 10 à 44.

Fonctionnement et usages :
- Machine destinée à l’usinage de pièces cylindriques par chariotage, tournage simple avec ou sans avance automatique, filetage à pas métrique ou impérial.
- La vitesse de broche est réglable électroniquement via un variateur avec affichage digital.
- La boîte à engrenages entraîne la vis-mère qui actionne le levier d’avance automatique pour les opérations de filetage ou tournage avec avance.
- La contre-poupée est mobile et réglable, équipée d’un cône morse n°2 interne.
- Le chariot longitudinal, le chariot transversal et le chariot supérieur porte-outils sont équipés de volants avec verniers pour un réglage précis.
- Le tour est livré avec un kit pour montage d’écrans digitaux sur les axes du chariot transversal et supérieur.

Sécurité et conditions d’utilisation :
- Machine réservée à un opérateur formé, avec port obligatoire de lunettes, protections auditives et chaussures de sécurité.
- Ne pas utiliser la machine en extérieur, dans des locaux humides ou inflammables.
- Respecter les consignes de montage, de fixation au socle ou établi, et de mise à niveau.
- Ne jamais forcer l’outil, ne pas utiliser d’outils endommagés, ne pas modifier la machine.
- Arrêter la machine avant toute intervention, nettoyage ou changement d’outil.
- Maintenir la machine propre, huiler les parties usinées après nettoyage.

Installation et maintenance :
- Livré dans une caisse en bois, poids 145 kg, manutention avec équipement adapté.
- Fixation sur socle ou établi avec boulons, sol en béton nivelé recommandé.
- Nettoyage de la graisse protectrice avant première utilisation, huilage des surfaces.
- Vérification des protections, pièces mobiles, câbles électriques avant mise en service.
- Maintenance régulière recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle) avec graissage et contrôle des courroies.

Performances techniques détaillées et accessoires en option :

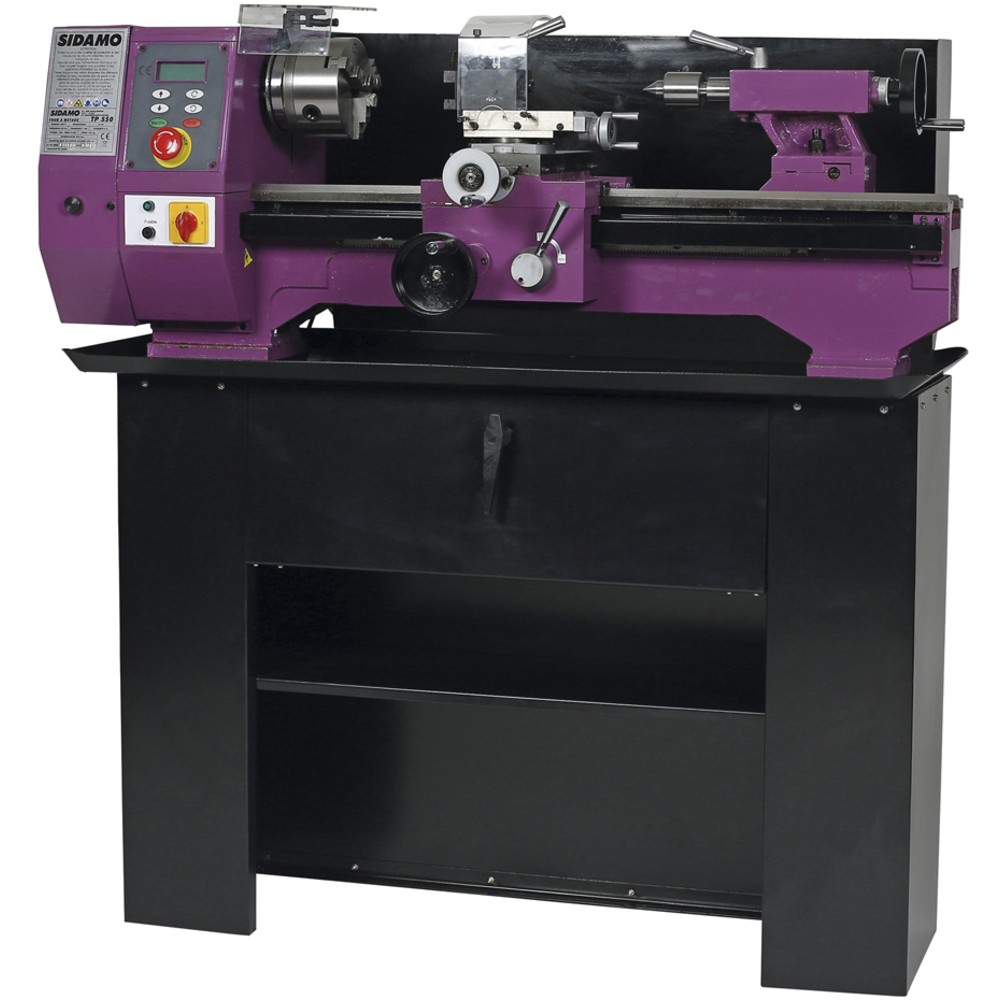

- Socle en option, mandrin 4 mors Ø125 mm, plateau de broche Ø220 mm, jeu de bridage pour plateau, lunettes fixes ou à suivre.
- Précision de déplacement des chariots et réglages fins pour garantir une qualité d’usinage optimale.
- Tableau de configuration des engrenages pour filetage et avance automatique permettant de réaliser des filetages métriques et impériaux avec précision.

Avantages :
- Machine robuste avec composants de haute précision.
- Variateur électronique pour un réglage fin et digitalisé de la vitesse.
- Equipements complets livrés de série pour une mise en œuvre rapide.
- Adaptabilité aux différents types d’usinage (tournage, filetage, fraisage en option).
- Sécurité renforcée avec protections asservies et dispositifs d’arrêt d’urgence.

Conditionnement :
- Conditionné dans une caisse bois avec accessoires et notice.
- Notice détaillée fournie avec consignes d’installation, réglages, utilisation, maintenance et sécurité.

Ce tour à métaux TP550 SIDAMO allie précision, robustesse et polyvalence, idéal pour les ateliers professionnels nécessitant un outil fiable pour des usinages moyens à intensifs.
