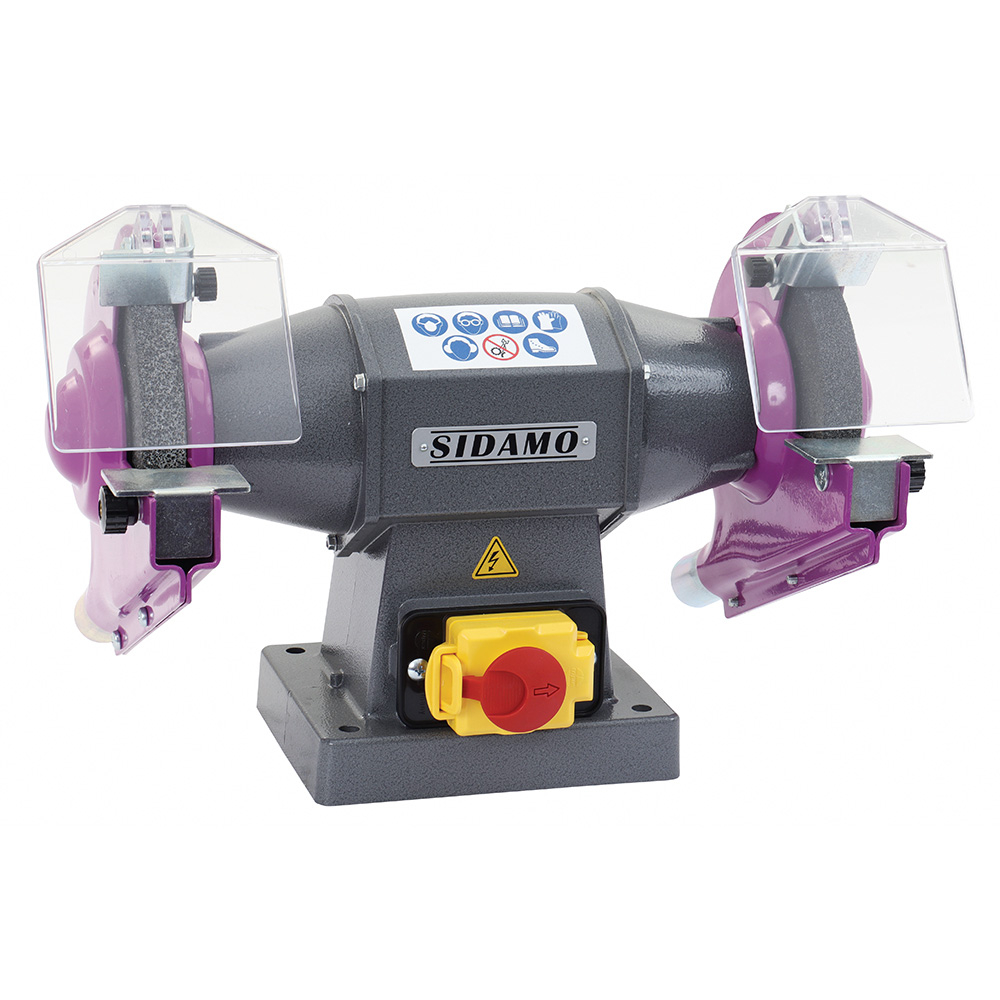

Touret à meuler ULTRA 150 pour meulage à sec de métaux ferreux SIDAMO - 20113118

Corps en fonte d'aluminium
Montage sur roulements à billes étanche auto-lubrifiés
Dispositif de sécurité à bobine à manque de tension
Arrêt coup de poing à accrochage
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Livrée avec : Livré avec:
- Meule A 24 R
- Meule A 60 M

Hauteur (cm)
29.00
Largeur (cm)
25.00
Longueur (cm)
43.00
Poids net (Kg)
11.20
Puissance (kW)
0.375
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
2800
Dimension de la meule 1 (mm)
150 x 20 x 16
Dimension de la meule 2 (mm)
Grains de meule 1
A 24 R
Grains de meule 2
A 60 M
Diamètre (mm)
150

Le touret à meuler ULTRA 150 TMT s’utilise en position fixe, installé sur un établi ou un socle solidement fixé, à une hauteur de travail confortable comprise entre 70 et 80 cm du sol. Il est destiné au meulage tangentiel à sec de métaux ferreux dans un usage intensif, soit environ 5 à 8 heures par jour.

Avant toute mise en route, il convient de s’assurer que les écrous de serrage des meules sont bien bloqués et que les meules sont intactes. Les écrans de protection, les pare-étincelles et les supports d’outils doivent être réglés respectivement à 5 mm et 2 mm du bord périphérique des meules, et ajustés régulièrement en fonction de l’usure.

La procédure de meulage se déroule en plusieurs étapes : après avoir branché la machine et déverrouillé l’arrêt coup de poing, on met en marche le moteur en appuyant sur le bouton « I ». Il faut laisser les meules atteindre leur vitesse maximale avant d’approcher progressivement la pièce à usiner, maintenue à deux mains, contre la meule en s’appuyant sur le support d’outils. La pièce doit être refroidie régulièrement dans un bac à eau. Il est important de ne pas exercer une pression excessive sur la pièce afin de ne pas réduire la durée de vie des meules et de la machine.

Les meules fournies sont une meule à gros grain (A 24 R) pour l’ébavurage et un grain fin (A 60 M) pour l’affûtage à sec d’outils. En cas de vibrations anormales, la meule déséquilibrée doit être identifiée et rectifiée.

L’arrêt de la machine s’effectue en appuyant sur l’arrêt coup de poing. Les meules continuent de tourner quelques secondes avant de s’arrêter complètement. Il faut attendre cet arrêt total avant toute manipulation.

Le port d’équipements de protection individuelle adaptés est obligatoire lors de l’utilisation. La machine ne doit être utilisée que par des personnes informées des consignes d’utilisation et de sécurité.

En cas de dysfonctionnement, il est recommandé de vérifier l’état des meules, la fixation du touret, et le bon réglage des supports et pare-étincelles. Toute maintenance ou remplacement de meule doit être fait moteur débranché, en respectant les consignes de démontage et remontage précisées.

Enfin, la machine est équipée d’un système de captage des poussières via une buse prévue à cet effet, à raccorder à un système d’aspiration adapté pour réduire l’exposition aux poussières lors du meulage.

Ainsi, l’usage du touret consiste à fixer la machine solidement, régler les protections et supports, démarrer la machine, approcher la pièce à usiner en respectant les distances et pressions, refroidir la pièce régulièrement, et arrêter la machine en fin d’utilisation, en respectant les règles de sécurité et de maintenance.
