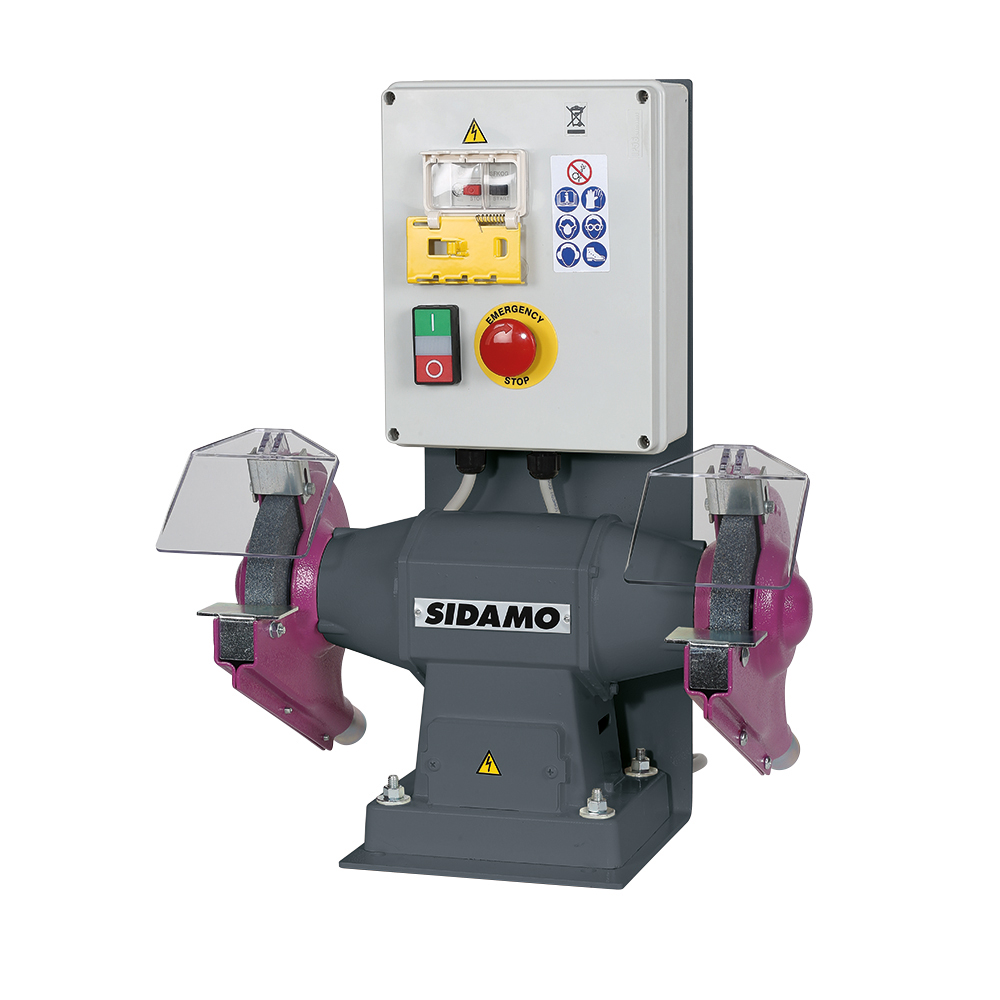

Touret à meuler ULTRA 150 avec frein pour meulage à sec de métaux ferreux SIDAMO - 20113134

Corps en fonte d'aluminium
Montage sur roulements à billes étanche auto-lubrifiés
Frein électrique actionné par l'arrêt d'urgence, arrêt en moins de 5 secondes
Boîtier de commandes conforme aux exigences des lycées et administrations
Commandes très basse tension 24 V
Interrupteur marche / arrêt
Voyant de mise sous tension
Disjoncteur cadenassable 3 points
Dispositif de sécurité à bobine à manque de tension
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Tropicalisation à la demande
Modification du touret en 230 V triphasé à la demande
Livrée avec : Livré avec:
- Meule A 24 R
- Meule A 60 M

Hauteur (cm)
54.50
Largeur (cm)
25.00
Longueur (cm)
42.00
Poids net (Kg)
Puissance (kW)
0.55
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
2800
Dimension de la meule 1 (mm)
150 x 20 x 16
Dimension de la meule 2 (mm)
Grains de meule 1
A 24 R
Grains de meule 2
A 60 M
Diamètre (mm)
150

Le touret à meuler ULTRA 150 TMT FR s’utilise en position fixe, fixé sur un établi ou un socle, dans un environnement de travail bien éclairé et stable. Il fonctionne en meulage à sec, principalement pour le meulage tangentiel, c’est-à-dire le meulage d’une surface de pièce en utilisant la périphérie de la meule.

Avant toute utilisation, il convient de vérifier que les écrous de serrage des meules sont bien bloqués et que les meules sont intactes. Les meules doivent être adaptées au type de travail à réaliser : la meule côté gauche (grain grossier A 24 R) pour l’ébavurage à sec sur métaux ferreux avec enlèvement important, et la meule côté droit (grain fin A 60 M) pour les travaux de finition et d’affûtage sur métaux durs ferreux.

Pour démarrer l’appareil, il faut brancher le câble d’alimentation, mettre sous tension via l’interrupteur disjoncteur, désenclencher l’arrêt d’urgence si nécessaire, puis appuyer sur le bouton marche. La pièce à usiner doit être maintenue à deux mains et approchée progressivement contre la meule en s’appuyant sur le support d’outils. La pièce doit être refroidie régulièrement dans un bac à eau. Les supports d’outils doivent toujours être utilisés en position horizontale et les écrans de protection maintenus propres.

Pendant l’usinage, il faut tenir les mains à distance des zones de meulage pour éviter tout contact avec les meules en rotation. La pression exercée sur la pièce ne doit pas être excessive, car cela n’améliore pas la performance et réduit la durée de vie des meules et de la machine.

Pour arrêter la machine, il faut appuyer sur l’interrupteur rouge « STOP » ; les meules continuent de tourner quelques secondes avant de s’arrêter complètement. Pour un arrêt rapide, il est possible d’utiliser l’arrêt coup de poing à accrochage qui actionne un frein électrique et arrête les meules en moins de 5 secondes. Enfin, couper l’alimentation en appuyant sur l’interrupteur disjoncteur.

En cas de vibrations importantes, il faut identifier la meule déséquilibrée et la rééquilibrer avec un outil approprié. Les pare-étincelles et supports d’outils doivent être régulièrement ajustés en fonction de l’usure des meules, respectivement à 5 mm et 2 mm du bord périphérique des meules.

Il est important de toujours porter des équipements de protection individuelle adaptés, notamment des lunettes, des gants, une protection auditive et respiratoire, pendant l’utilisation. La machine est prévue pour un seul opérateur.

En cas de non-utilisation prolongée, il faut déconnecter l’alimentation électrique, nettoyer la machine et la couvrir si nécessaire.

Le touret peut être équipé en option d’un système d’aspiration des poussières (ASP18), qui doit être raccordé aux buses prévues et fonctionner simultanément avec le touret. Ce système d’aspiration ne doit pas être utilisé seul et ne convient pas pour aspirer certains types de poussières ou fumées.

Cette description est conforme aux instructions d’utilisation présentes dans la notice (notamment pages 4, 6-11, 15-16) et à la fiche produit.
