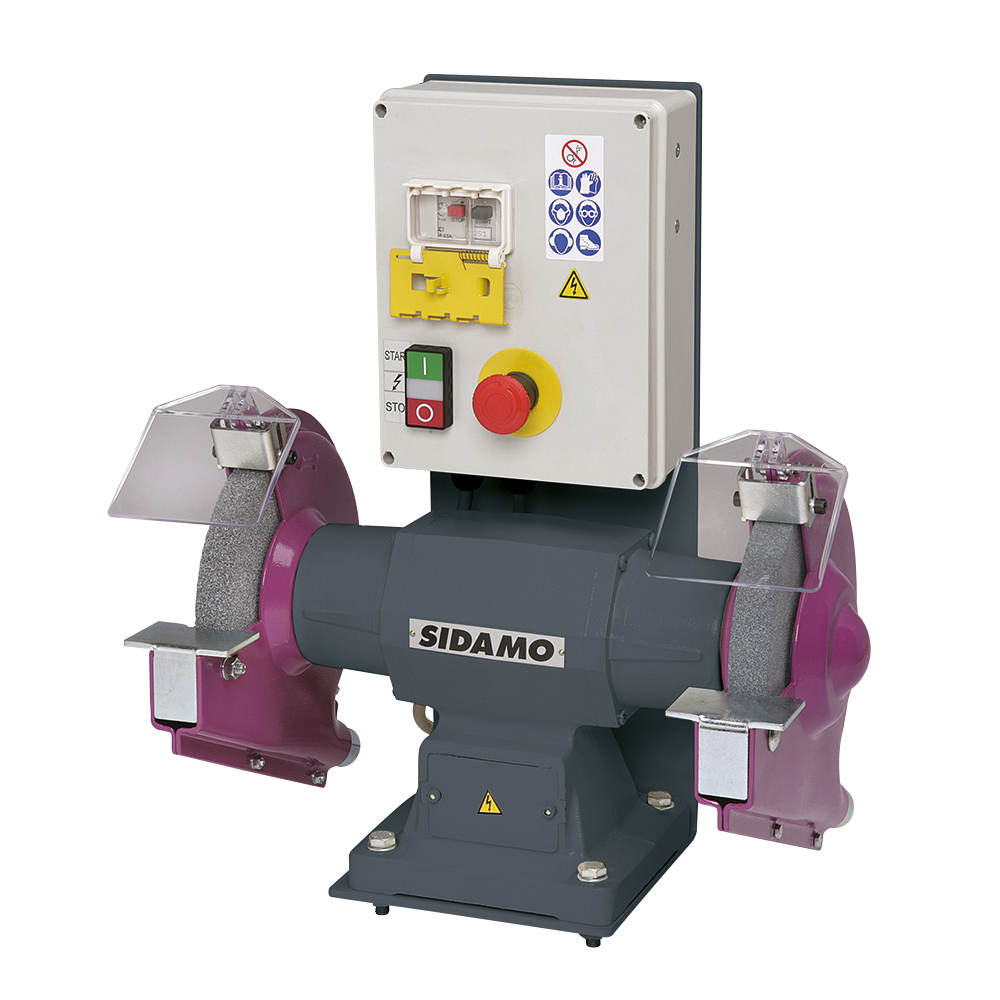

Touret à meuler avec frein ULTRA 200 TMT - Meulage à sec de métaux ferreux SIDAMO - 20113135

Corps en fonte d'aluminium
Montage sur roulements à billes étanche auto-lubrifiés
Frein électrique actionné par l'arrêt d'urgence, arrêt en moins de 5 secondes
Boîtier de commandes conforme aux exigences des lycées et administrations
Commandes très basse tension 24 V
Interrupteur marche / arrêt
Voyant de mise sous tension
Disjoncteur cadenassable 3 points
Dispositif de sécurité à bobine à manque de tension
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Tropicalisation à la demande
Modification du touret en 230 V triphasé à la demande
Livrée avec : Livré avec:
- Meule A 24 R
- Meule A 60 M

Hauteur (cm)
55.00
Largeur (cm)
33.00
Longueur (cm)
50.00
Poids net (Kg)
30.00
Puissance (kW)
0.75
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
2800
Dimension de la meule 1 (mm)
200 x 25 x 20
Dimension de la meule 2 (mm)
Grains de meule 1
A 24 R
Grains de meule 2
A 60 M
Diamètre (mm)
200

Le touret à meuler ULTRA 200 TMT FR fonctionne en meulage à sec par meulage tangentiel, c’est-à-dire en utilisant la périphérie de la meule pour travailler la surface de la pièce. Il s’utilise dans un cadre d’usage intensif (5 à 8 heures par jour) sur métaux ferreux, bois et matières plastiques, en respectant les prescriptions particulières de sécurité.

Pour utiliser le touret, il convient d’abord de régler les écrans de protection, les pare-étincelles et les supports d’outils afin d’éviter tout contact avec la meule. L’opérateur doit porter des équipements de protection individuelle adaptés. Après avoir branché le touret et mis sous tension via l’interrupteur disjoncteur, il faut désenclencher l’arrêt coup de poing si nécessaire, puis appuyer sur le bouton « START » pour mettre la machine en fonctionnement.

La pièce à meuler doit être maintenue à deux mains et approchée progressivement au contact de la meule en s’appuyant sur le support d’outils. Il est important de ne pas exercer une pression excessive sur la pièce, car cela ne prolonge pas la durée de vie de l’outil ni n’améliore la performance. La pièce doit être refroidie régulièrement dans un bac à eau. Le diamètre des meules diminue avec l’usure, ce qui modifie les distances entre supports et meules, nécessitant des réglages réguliers.

Le touret est équipé de deux meules d’origine : une meule à gros grain (A 24 R) côté gauche pour l’ébavurage à sec avec enlèvement important, et une meule à grain fin (A 60 M) côté droit pour la finition et l’affûtage des métaux durs. Avant toute mise en service, il faut laisser les meules atteindre leur vitesse maximale. Le sens de rotation doit être vérifié et corrigé si nécessaire.

Pour arrêter la machine, il faut appuyer sur le bouton « STOP ». Les meules continuent de tourner quelques secondes avant l’arrêt complet. Un arrêt d’urgence avec frein électrique permet d’arrêter le touret en moins de 5 secondes. L’alimentation doit ensuite être coupée via l’interrupteur disjoncteur.

En cas de vibrations importantes, il faut identifier et rééquilibrer la meule déséquilibrée. Les supports d’outils doivent toujours être utilisés en position horizontale et les écrans de protection maintenus propres.

Le touret doit être fixé sur un socle ou établi stable et bien éclairé, à une hauteur de travail recommandée entre 70 et 80 cm. Il est possible de raccorder un système d’aspiration des poussières (option ASP18) pour réduire l’exposition de l’opérateur aux poussières générées.

Avant toute opération de maintenance ou d’entretien, l’alimentation électrique doit être déconnectée. Le remplacement des meules doit être fait en respectant les dimensions et masses d’origine, et après contrôle de leur intégrité par test sonore. Les distances entre pare-étincelles, supports d’outils et meules doivent être régulièrement vérifiées et ajustées en fonction de l’usure.

Enfin, en cas de non-utilisation prolongée, il est recommandé de déconnecter l’alimentation, nettoyer la machine et la couvrir si nécessaire.

Ce résumé d’utilisation est strictement basé sur les informations présentes dans la notice d’instructions et la fiche produit fournies (notamment pages 4 à 15 et 16 à 17 du PDF).
