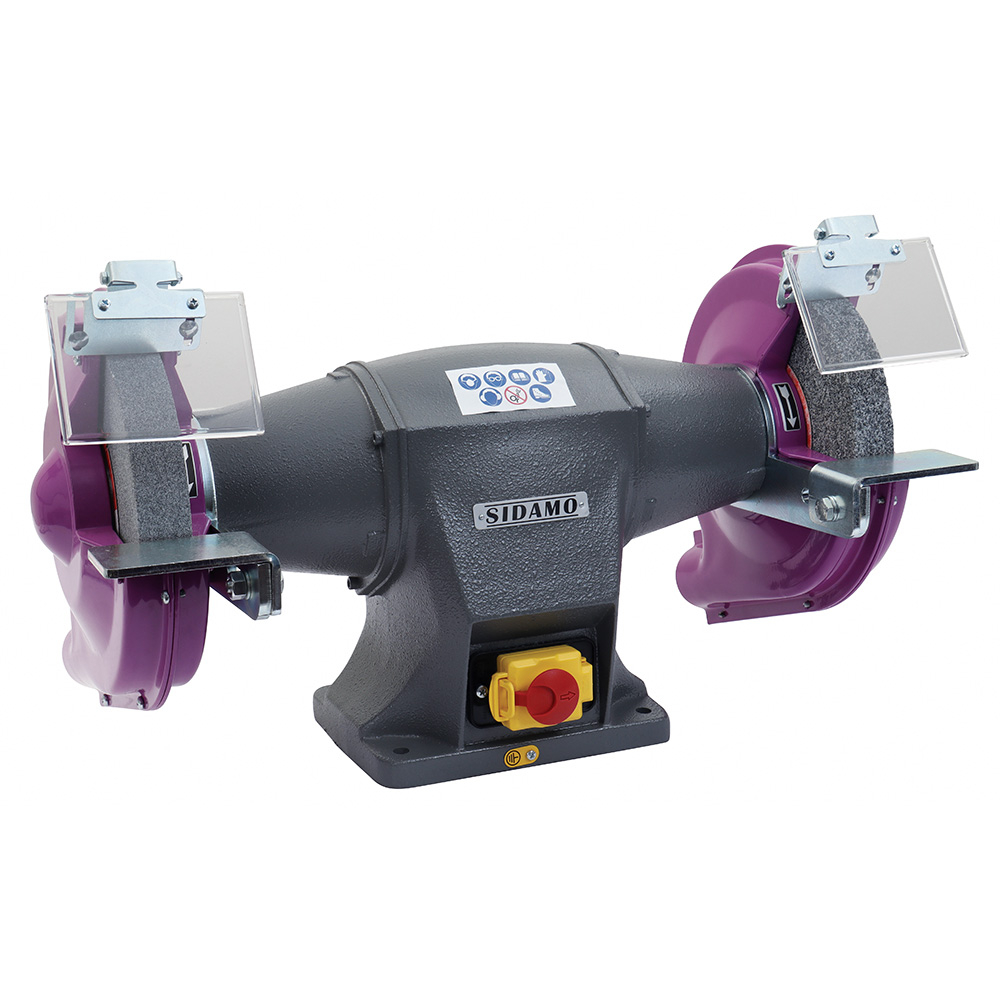

Touret à meuler ULTRA 250 TMT pour meulage à sec de métaux ferreux SIDAMO - 20113120

Corps en fonte aciérée
Montage sur roulements à billes étanche auto-lubrifiés
Dispositif de sécurité à bobine à manque de tension
Arrêt coup de poing à accrochage
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Livrée avec : Livré avec:
- Meule A 24 R
- Meule A 60 M

Hauteur (cm)
40.00
Largeur (cm)
39.00
Longueur (cm)
67.50
Poids net (Kg)
45.00
Puissance (kW)
1.5
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
1400
Dimension de la meule 1 (mm)
250 x 35 x 25
Dimension de la meule 2 (mm)
Grains de meule 1
A 24 R
Grains de meule 2
A 60 M
Diamètre (mm)
250

Le touret à meuler ULTRA 250 TMT s’utilise en positionnant la machine sur un établi ou un socle fixé au sol, à une hauteur confortable pour l’opérateur (environ 70 à 80 cm du sol). Avant toute utilisation, il faut vérifier que les écrous de serrage des meules sont bien bloqués et que les meules sont intactes. Les pare-étincelles, écrans de protection et supports d’outils doivent être réglés régulièrement en fonction de l’usure des meules, respectivement à 5 mm et 2 mm du bord périphérique des meules.

Pour démarrer, il convient de déverrouiller l’arrêt coup de poing à accrochage puis d’appuyer sur le bouton marche pour mettre en rotation les meules. Il faut laisser les meules atteindre leur vitesse maximale avant d’approcher la pièce à meuler.

Le meulage s’effectue en approchant progressivement la pièce à travailler contre la meule, en s’appuyant sur le support d’outils. La pièce doit être maintenue à deux mains et refroidie régulièrement dans un bac à eau. La pression exercée sur la pièce ne doit pas être excessive pour éviter d’endommager la meule ou la machine. Les supports d’outils doivent rester en position horizontale et les écrans de protection doivent être maintenus propres.

Le meulage est réalisé à sec sur des métaux ferreux, avec une meule à gros grain (A 24 R) pour les travaux d’ébavurage et une meule à grain fin (A 60 M) pour l’affûtage d’outils. En cas de vibrations importantes, il faut identifier et rééquilibrer la meule concernée.

Pour arrêter la machine, il faut appuyer sur l’arrêt coup de poing. Les meules continuent alors à tourner quelques secondes avant de s’arrêter complètement. Il est impératif d’attendre l’arrêt total des meules avant toute manipulation.

En cas de remplacement d’une meule, la machine doit être débranchée. La meule usagée est démontée puis remplacée par une meule neuve de même masse et dimension, après contrôle de son intégrité par un test sonore. Il ne faut pas utiliser de meule endommagée ou de diamètre inférieur à 200 mm.

L’utilisation doit se faire dans un environnement avec une alimentation électrique conforme, une température entre +5°C et +35°C, une humidité relative inférieure à 90 % et une bonne ventilation et éclairage (500 LUX).

Enfin, l’opérateur doit porter des équipements de protection individuelle adaptés (lunettes, gants, protection auditive et respiratoire) et respecter les consignes de sécurité spécifiques au meulage, notamment éviter tout contact avec les meules en rotation et tenir les mains à distance des zones d’usinage.

Ce résumé est basé exclusivement sur les instructions d’utilisation et la notice technique fournies, en respectant strictement les consignes d’usage exprimées.
