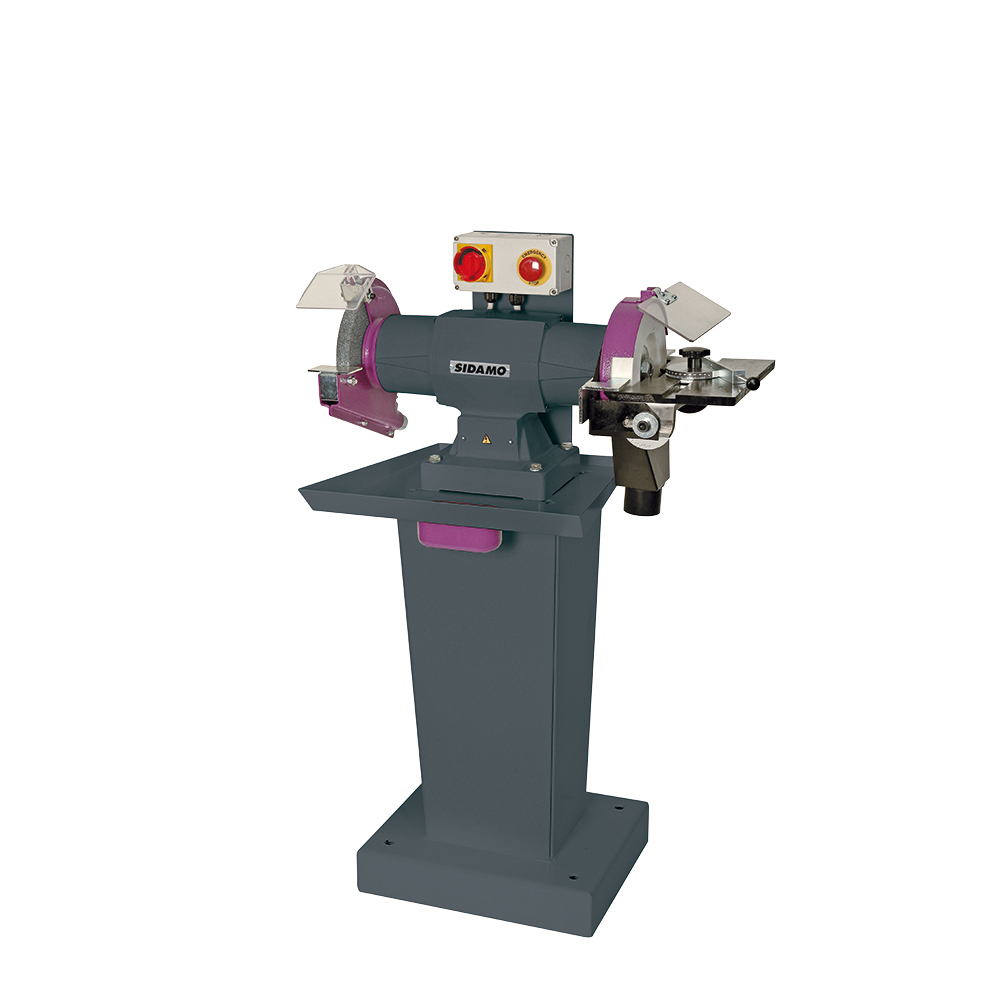

Touret lapidaire Ultra 200 TMLT pour meulage à sec d'acier dur et trempé SIDAMO - 20113138
Référence : S06620113138
Découvrez Touret lapidaire Ultra 200 TMLT pour meulage à sec d'acier dur et trempé SIDAMO - 20113138 disponible à l'achat
- Corps en fonte d'aluminium robuste pour une longue durée de vie
- Montage sur roulements à billes auto-lubrifiés pour un fonctionnement fluide
- Table inclinable avec rapporteur d'angle pour un meulage précis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Corps en fonte d'aluminium
Montage sur roulements à billes étanche auto-lubrifiés
Boîtier de commandes conforme aux exigences des lycées et administrations
Sélecteur marche / arrêt cadenassable 4 points
Dispositif de sécurité à bobine à manque de tension
Arrêt coup de poing à accrochage
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Table lapidaire inclinable avec rapporteur d'angle
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Livré avec:
- Meule AA 60 M
- Meule A 60 M
- Socle B18
Ce touret fonctionne sous une alimentation triphasée 400 V, avec une puissance de 1,1 kW et une vitesse de rotation de 2800 tr/min. Il est livré avec deux meules : une meule AA 60 M de dimensions 200 x 40 x 20 mm et une meule A 60 M de dimensions 200 x 25 x 20 mm, toutes deux de diamètre 200 mm.
Parmi ses caractéristiques techniques et équipements de sécurité, on trouve :
- Un montage sur roulements à billes étanche auto-lubrifiés
- Un boîtier de commandes conforme aux exigences des lycées et administrations
- Un sélecteur marche/arrêt cadenassable à 4 points
- Un dispositif de sécurité à bobine à manque de tension
- Un arrêt coup de poing à accrochage
- Des écrans de protection en polycarbonate
- Une protection thermique automatique interne au moteur
- Des carters en acier embouti équipés d’une buse de captage des poussières
- Une table lapidaire inclinable avec rapporteur d’angle
- Un pare-étincelles et porte-outils réglables à 2 mm de la meule
Le touret peut être tropicalisé et modifié pour une alimentation en 230 V triphasé sur demande. Il est livré avec un socle B18 pour une installation stable.
Ses dimensions sont les suivantes : hauteur 108 cm, largeur 47 cm, longueur 55 cm, pour un poids net de 65 kg.
Cet outil est idéal pour les professionnels recherchant un touret lapidaire robuste, précis et adapté à des travaux intensifs sur des matériaux durs.
Hauteur (cm)
108.00
Largeur (cm)
47.00
Longueur (cm)
55.00
Poids net (Kg)
65.00
Puissance (kW)
1.1
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
2800
Dimension de la meule 1 (mm)
200 x 40 x 20
Dimension de la meule 2 (mm)
200 x 25 x 20
Grains de meule 1
AA 60 M
Grains de meule 2
A 60 M
Diamètre (mm)
200
Avant utilisation, il est nécessaire de vérifier que les écrous de serrage des meules sont bien bloqués et que les meules sont en bon état. Le port d’équipements de protection individuelle adaptés est obligatoire.
La procédure de meulage comprend les étapes suivantes : régler les écrans de protection, le pare-étincelles et les supports d’outils afin d’éviter tout contact avec les meules en rotation. La table peut être inclinée de la position verticale à horizontale selon les besoins, avec possibilité de fixer un rapporteur d’angles.
Le choix du mode de fonctionnement s’effectue via un commutateur à trois positions : arrêt complet, fonctionnement normal (meule plate et meule lapidaire), ou inversion du sens de rotation pour usinage à l’arrière du touret.
Pour le meulage avec la meule plate, la pièce est approchée progressivement en s’appuyant sur le support d’outils dédié. Pour le meulage avec la meule lapidaire, la pièce peut être appuyée sur le support d’outils avant, arrière ou directement sur la table inclinable. Dans tous les cas, la pièce doit être tenue à deux mains et refroidie régulièrement dans le bac à eau intégré au socle.
Il est important de laisser les meules prendre leur vitesse maximale avant de commencer à usiner et de ne pas exercer de pression excessive sur la pièce, afin de ne pas réduire la durée de vie des meules et du touret.
L’arrêt de la machine se fait en mettant le commutateur sur la position « 0 » ou en actionnant l’arrêt coup de poing à accrochage. Il faut attendre l’arrêt complet des meules avant toute manipulation.
Le touret est équipé de dispositifs de sécurité et de protection (écrans en polycarbonate, pare-étincelles, carters, arrêt coup de poing). Les supports d’outils et pare-étincelles doivent être ajustés régulièrement en fonction de l’usure des meules (respectivement à 2 mm et 5 mm du bord périphérique des meules).
En cas d’utilisation prolongée, il est recommandé de procéder à un entretien régulier comprenant le nettoyage, le contrôle des meules, des dispositifs de sécurité, et la vérification des câbles électriques.
Le touret peut être raccordé à un système d’aspiration ASP18 pour la captation des poussières, qui doit fonctionner simultanément avec la machine.
En cas de dysfonctionnement ou de vibrations anormales, il convient d’identifier la meule déséquilibrée et de la rééquilibrer avec un outil approprié.
Enfin, le remplacement des meules doit être effectué avec des meules de même masse et dimensions, après avoir vérifié leur intégrité par test sonore. Les meules doivent être remplacées lorsqu’elles atteignent un diamètre minimal de 140 mm.
Ce résumé est basé exclusivement sur les indications d’utilisation présentes dans la notice d’instructions et la fiche produit fournies.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels types de meulage ce touret lapidaire permet-il de réaliser ?
Ce touret est conçu pour le meulage à sec en mode tangentielle et latérale, particulièrement adapté pour l’acier dur et trempé. Il offre une polyvalence dans les opérations de meulage grâce à ces deux types d’approche.
Quelle est la nature du corps de ce touret et quel impact cela a-t-il sur sa durabilité ?
Le corps est fabriqué en fonte d’aluminium, ce qui garantit une durabilité optimale même en cas d’utilisation intensive. Cette conception robuste assure une longévité accrue de l’outil dans des conditions exigeantes.
Quelle alimentation électrique est requise pour ce touret lapidaire ?
Le touret doit être branché sur une alimentation en 400 V triphasé. Cette exigence permet d’exploiter pleinement la puissance et la performance de l’appareil.
Ce touret est-il adapté à un usage professionnel intensif ?
Oui, il est spécifiquement conçu pour un usage très intensif et professionnel, répondant aux besoins des artisans et techniciens exigeants. Sa robustesse et ses caractéristiques techniques en font un outil fiable pour un travail régulier et soutenu.
Comment ce touret garantit-il un meulage efficace sur des matériaux durs ?
Sa conception et ses capacités de meulage à sec en tangentiel et latéral permettent de travailler efficacement l’acier dur et trempé. Cette spécificité technique assure un résultat précis et de qualité sur ces matériaux difficiles.
