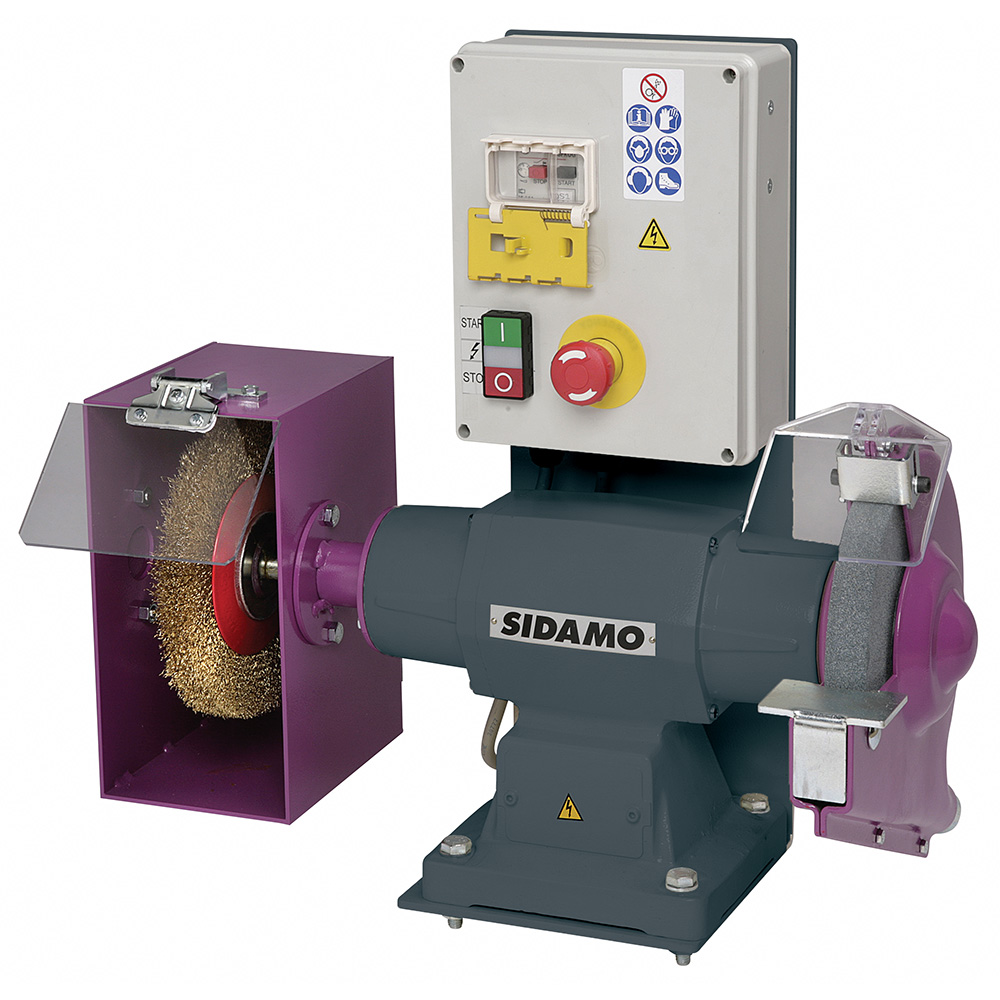

Touret meule-brosse ULTRA 200 TBT FR pour meulage à sec et polissage de métaux ferreux SIDAMO - 20113136

Corps en fonte d'aluminium
Montage sur roulements à billes étanche auto-lubrifiés
Frein électrique actionné par l'arrêt d'urgence, arrêt en moins de 5 secondes
Boîtier de commandes conforme aux exigences des lycées et administrations
Commandes très basse tension 24 V
Interrupteur marche / arrêt
Voyant de mise sous tension
Disjoncteur cadenassable 3 points
Dispositif de sécurité à bobine à manque de tension
Ecrans de protection en polycarbonate
Protection thermique automatique interne au moteur
Carters en acier embouti équipés d'une buse de captage des poussières
Pare-étincelles et porte-outils réglables à 2 mm de la meule
Tropicalisation à la demande
Modification du touret en 230 V triphasé à la demande
Livrée avec : Livré avec:
- Meule A 60 M
- Brosse acier laitonné

Hauteur (cm)
55.00
Largeur (cm)
33.00
Longueur (cm)
60.00
Poids net (Kg)
29.00
Puissance (kW)
0.75
Alimentation (V)
400 V triphasé
Vitesse de rotation 1 (tr/min)
2800
Dimension de la meule 1 (mm)
200 x 25 x 20
Dimensions de la brosse (mm)
Grains de meule 1
A 60 M
Nature fil brosse
Acier laitonné
Diamètre (mm)
200

Le touret meule-brosse ULTRA 200 TBT FR s’utilise en mode meulage à sec et polissage de métaux ferreux, ainsi que pour le travail sur bois et matières plastiques, dans un cadre d’usage intensif (5 à 8 heures par jour). L’utilisation se fait sur établi ou socle, avec fixation obligatoire du touret pour garantir la stabilité.

Le principe d’utilisation repose sur l’emploi simultané d’une meule et d’une brosse, tournant dans le même sens. La meule sert au meulage tangentiel, c’est-à-dire au travail de la surface de la pièce par la périphérie de la meule, tandis que la brosse sert au décapage, polissage ou lustrage, toujours par contact tangentiel avec la périphérie de la brosse.

Avant mise en route, il faut s’assurer que l’écrou de serrage de la meule et celui de la brosse sont bien bloqués, et vérifier l’intégrité de la meule. La machine est mise sous tension en plusieurs étapes : mise sous tension du disjoncteur, désenclenchement de l’arrêt d’urgence, puis démarrage par l’interrupteur vert « START ». La meule et la brosse doivent atteindre leur vitesse maximale avant d’approcher la pièce à usiner.

Pour le meulage, la pièce doit être maintenue à deux mains et approchée progressivement au contact de la meule en s’appuyant sur le support d’outils. La pièce doit être refroidie régulièrement dans un bac à eau. Pour le polissage, la pièce est également maintenue à deux mains et posée sur la brosse avec une pression progressive, sans excès, afin d’éviter la perte de régime de la machine. La vitesse de rotation est constante, et le support d’outils doit toujours être utilisé en position horizontale.

Les écrans de protection, le pare-étincelles et le support d’outils doivent être réglés pour éviter tout contact avec la meule ou la brosse, et maintenus propres. En cas de vibrations importantes, il faut identifier et rééquilibrer la meule ou la brosse.

Pour arrêter la machine, on presse l’interrupteur rouge « STOP » ; la meule et la brosse ralentissent avant l’arrêt complet. En cas d’urgence, l’arrêt coup de poing à accrochage actionne un frein électrique, arrêtant la machine en moins de 5 secondes. Enfin, la mise hors tension se fait par l’interrupteur disjoncteur.

L’usage prévoit le port d’équipements de protection individuelle adaptés, notamment lunettes, gants, protections auditive et respiratoire. Il est impératif de tenir les mains à distance des zones d’usinage pendant le fonctionnement, en raison du risque de projection d’étincelles ou de débris.

Le touret peut être raccordé à un système d’aspiration optionnel, qui doit fonctionner avec ses filtres d’origine et être maintenu propre pour éviter tout risque lié à l’accumulation de poussières.

En cas de dysfonctionnement ou de vibrations, il convient de vérifier l’état de la meule et de la brosse, ainsi que le réglage des distances pare-étincelles/meule et support d’outils/meule.

Enfin, la machine doit être fixée solidement sur un socle ou établi, positionnée à une hauteur confortable (70-80 cm du sol), dans un environnement éclairé et ventilé, avec une alimentation électrique conforme aux caractéristiques du touret.

Ce résumé est strictement fondé sur les informations d’usage et de fonctionnement explicitement présentes dans la notice d’instructions et la fiche produit associée.
