Treuil 500 kg DM500/E ALTRAD 701300
Référence : A014701300
Découvrez Treuil 500 kg DM500/E ALTRAD 701300 disponible à l'achat
- Force de levage nominale de 500 kg pour charges lourdes
- Vitesse de levage rapide de 16 m/min pour gain de temps
- Câble acier de 7 mm avec 25 m de longueur pour grande portée
- Moteur monophasé 230 V avec frein à disque pour sécurité
- Niveau sonore maîtrisé à 65,3 dB(A) pour confort d’utilisation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

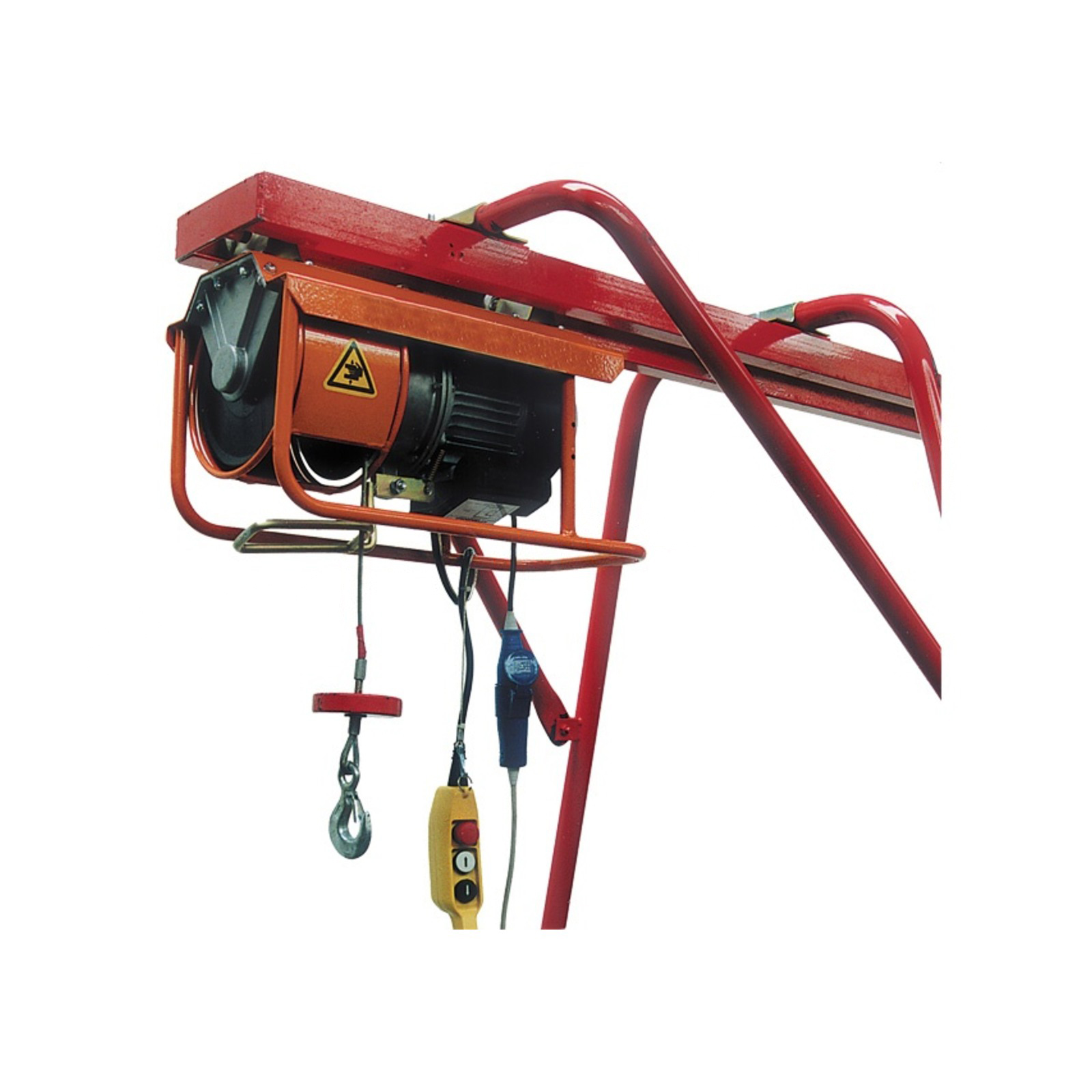

Le treuil 500 kg DM500/E ALTRAD 701300 est un treuil sur chevalet de la gamme "Super Pro" offrant une force de levage nominale de 500 kg.
Ce modèle est équipé d’un moteur électrique monophasé 230V/50Hz.
Le treuil est monté sur un chevalet avec un tambour longitudinal.
Il pèse 69 kg et ses dimensions hors-tout sont de 700 mm de longueur, 340 mm de largeur et 520 mm de hauteur.
Le moteur asynchrone à courant alternatif est auto-maintenu avec frein à disque.
Il bénéficie d’un degré de protection IP 55 et d’une ventilation extérieure.
Le réducteur est un boîtier en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale, arbres montés sur roulements à billes et lubrification permanente à la graisse.
Le treuil est équipé d’une fin de course en montée.
La vitesse de levage est de 16 m/min en version monophasée.
Le câble acier de sécurité a un diamètre de 7 mm, est composé de 133 brins d’un diamètre de 0,47 mm chacun, avec une charge de rupture déclarée de 34 kN.
La longueur du câble est de 25 mètres.
Le niveau sonore au poste de conduite est de 65,3 dB(A) en pression acoustique et 78,5 dB(A) en puissance acoustique.
Le niveau de vibration est inférieur à 2,5 m/s².

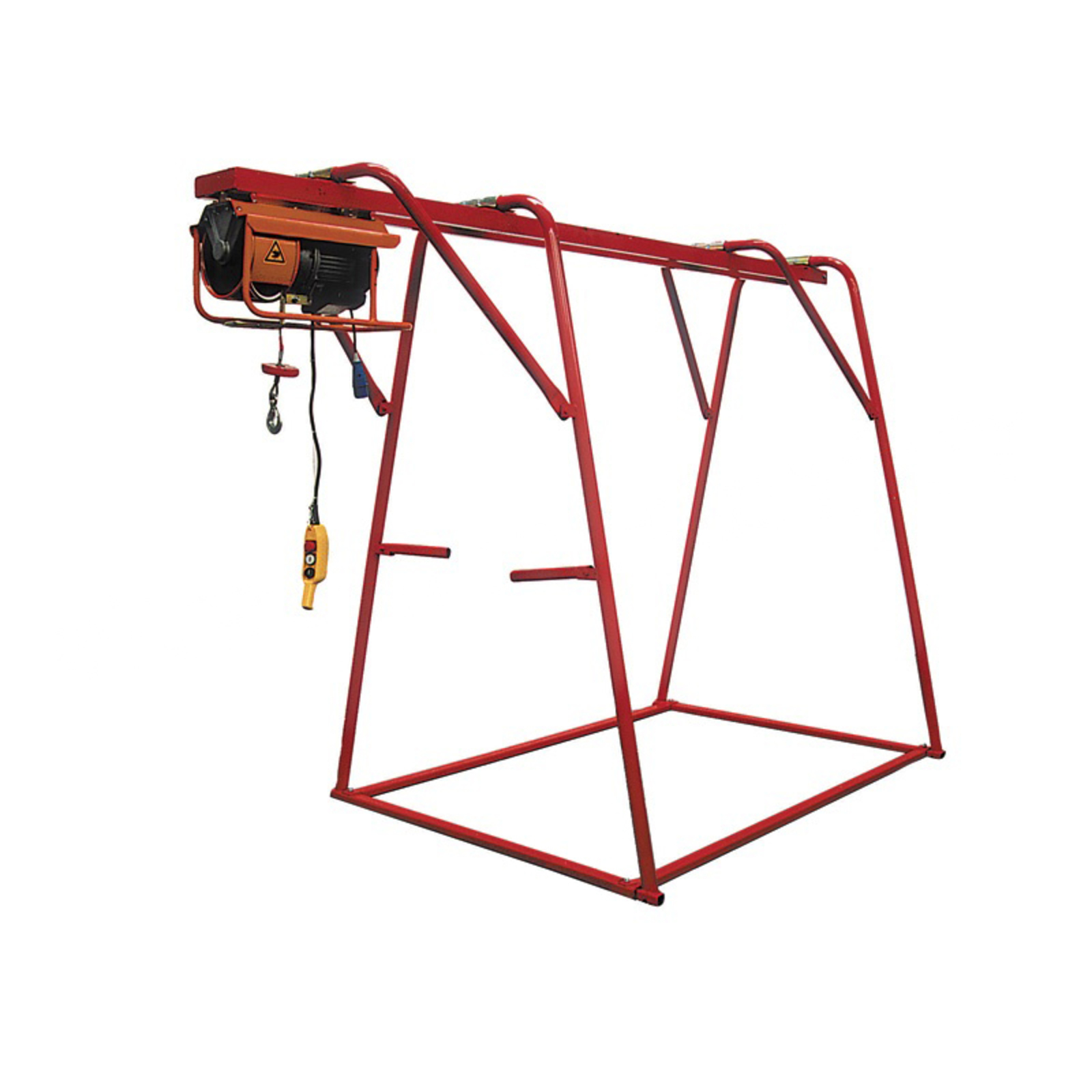

Le treuil peut être monté sur chevalet équipé d’un rail de coulissement fourni par le fabricant.
Le chevalet est composé de deux cadres avec supports inclinés, un rail de coulissement, deux barres inférieures d’assemblage et deux conteneurs de lestage avec couvercle.
Pour un chevalet d’une portée maximale de 500 kg, chaque conteneur doit être lesté avec 310 kg, soit un total de 620 kg de lest.
Il est interdit de remplir les conteneurs de lestage avec du liquide.
Si le treuil est utilisé sans lest, le chevalet doit être ancré au sol à l’aide de crampons tubulaires avec anneau, selon les indications d’un technicien agréé.
Les charges maximales exercées par le chevalet sur le plan d’appui sont précisées selon que le chevalet soit stabilisé par ancrage ou par lestage.
Le client est responsable du montage et doit assurer la stabilité et la portée adéquates des structures porteuses.
Le treuil est fourni avec une télécommande 24 V d’une longueur de 25 m.
Il est interdit d’utiliser le treuil pour des tractions obliques par rapport à la verticale ou pour soulever des charges supérieures à la portée nominale.
L’utilisation pour soulever des personnes est également interdite.
Un entretien régulier est recommandé : vérification du vissage des écrous et vis tous les 15 jours, contrôle de l’état du câble tous les trois mois conformément à la norme UNI ISO 4309, et contrôle du bon fonctionnement du frein.
Le remplacement du câble doit être réalisé par du personnel spécialisé, en respectant les normes en vigueur.
Le treuil est conforme aux normes de sécurité et est équipé de plaquettes et adhésifs signalant les dangers, notamment "Danger d’écrasement" et "Lire les instructions".
En résumé, ce treuil 500 kg DM500/E ALTRAD est un équipement robuste, fiable et conçu pour un usage professionnel, avec des caractéristiques techniques précises, un système de montage sécurisé sur chevalet, et des consignes claires pour une utilisation et un entretien sûrs.
Le treuil est monté sur un chevalet avec un tambour longitudinal. Ses dimensions hors-tout sont de 920 mm de longueur, 340 mm de largeur et 520 mm de hauteur, pour un poids total de 77 kg. La vitesse de levage est de 16 m/min avec une hauteur de levage maximale de 25 mètres. Le câble acier anti-giratoire a un diamètre de 7 mm et une longueur de 25 mètres, composé de 133 brins de 0,47 mm de diamètre chacun, avec une charge de rupture déclarée de 34 kN.
Le réducteur est un boîtier en aluminium moulé sous pression, équipé d’engrenages cylindriques à denture hélicoïdale, avec arbres montés sur roulements à billes et lubrification permanente à la graisse. Le treuil est doté d’une fin de course en montée pour plus de sécurité.
Le niveau sonore au poste de conduite est de 65,3 dB(A) en pression acoustique et 78,5 dB(A) en puissance acoustique, tandis que le niveau de vibration est inférieur à 2,5 m/s². Le treuil est fourni avec une télécommande 24 V d’une longueur de 25 mètres.
Le chevalet destiné à supporter ce treuil est constitué de deux cadres avec supports inclinés, un rail de coulissement, deux barres inférieures d’assemblage et deux conteneurs de lestage avec couvercle. Pour une charge maximale de 500 kg, chaque conteneur doit être lesté avec 310 kg, soit un total de 620 kg de lest, en interdisant le remplissage avec un liquide. Si le treuil est utilisé sans lest, le chevalet doit être ancré au sol à l’aide de crampons tubulaires avec anneau selon les recommandations d’un technicien agréé. Les charges maximales exercées par le chevalet sur le plan d’appui varient selon le mode de stabilisation (ancrage ou lestage). L’utilisateur est responsable de la stabilité et de la portée adéquate des structures porteuses.
L’utilisation du treuil est strictement réservée au levage vertical de charges ne dépassant pas la capacité nominale, l’usage pour des tractions obliques ou pour soulever des personnes étant interdit.
Un entretien régulier est recommandé, comprenant la vérification du vissage des écrous et vis tous les 15 jours, le contrôle de l’état du câble tous les trois mois conformément à la norme UNI ISO 4309, et la vérification du bon fonctionnement du frein. Le remplacement du câble doit être effectué par du personnel spécialisé en respectant les normes en vigueur.
Le treuil est conforme aux normes de sécurité et équipé de plaquettes et adhésifs signalant les dangers, notamment "Danger d’écrasement" et "Lire les instructions". Ce modèle allie robustesse, fiabilité et sécurité pour répondre aux exigences professionnelles du levage sur chantier.
- marque : altrad
- force de levage : 500 kg
- version moteur monophasé : 230 V/50 Hz
- poids : 77 kg
- vitesse de levage : 16 m/min
- hauteur de levage : 25 m
- diamètre du câble acier anti-giratoire : 7 mm
- longueur du câble : 25 m
- dimensions : longueur 920 mm, largeur 340 mm, hauteur 520 mm
- moteur asynchrone à courant alternatif auto-maintenu avec frein à disque
- degré de protection : ip 55
- réducteur en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale, arbres sur roulements à billes, lubrification permanente à la graisse
- télécommande 24 V longueur 25 m
- niveau sonore au poste de conduite : 65,3 dB(A) en pression acoustique, 78,5 dB(A) en puissance acoustique
- niveau de vibration : inférieur à 2,5 m/s²
Le treuil fonctionne par levage vertical de charges ne dépassant pas la capacité nominale de 500 kg. L’utilisation pour des tractions obliques ou pour soulever des personnes est interdite. Le câble doit toujours être maintenu en tension et correctement enroulé sur le tambour, avec au moins trois tours de câble restant sur le tambour à la fin de la course. La descente libre de la charge est interdite.
La commande du treuil s’effectue via une télécommande 24 V d’une longueur de 25 mètres. Pour arrêter la course, il suffit de relâcher le bouton de montée ou de descente. En cas d’arrêt d’urgence, il faut appuyer sur le bouton rouge ou débrancher immédiatement la prise électrique.
Un entretien régulier est nécessaire : vérification tous les 15 jours du vissage des écrous et vis, contrôle trimestriel de l’état du câble selon la norme UNI ISO 4309, et vérification du fonctionnement du frein avec réglage si besoin. Le remplacement du câble doit être réalisé par du personnel spécialisé, en respectant les normes.
Le client est responsable de la stabilité et de la portée adéquates des structures porteuses. Le treuil est fourni avec des plaquettes et adhésifs signalant les dangers et invitant à lire les instructions.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage du treuil 500 kg DM500/E ALTRAD 701300 ?
Ce treuil est conçu pour une force de levage nominale maximale de 500 kg. Il ne faut jamais dépasser cette charge pour garantir la sécurité et le bon fonctionnement de l’appareil.
Quels sont les critères de compatibilité pour le montage du treuil sur chevalet ?
Le treuil doit être monté sur un chevalet équipé d’un rail de coulissement fourni par le fabricant. Le chevalet doit être stabilisé par lestage (620 kg au total pour un chevalet 500 kg) ou ancré au sol avec des crampons tubulaires selon les indications d’un technicien agréé. Le client est responsable de la stabilité et de la portée des structures porteuses.
Quelles sont les caractéristiques techniques du câble acier utilisé sur ce treuil ?
Le câble acier a un diamètre de 7 mm, composé de 133 brins de 0,47 mm chacun, avec une charge de rupture déclarée de 34 kN. Sa longueur est de 25 mètres, ce qui correspond à la hauteur maximale de levage.
Quelles précautions d’usage et de sécurité doivent être respectées lors de l’utilisation du treuil ?
Il est interdit d’utiliser le treuil pour soulever des personnes, de faire des tractions obliques par rapport à la verticale, ou de soulever des charges supérieures à la portée nominale. Il faut également vérifier régulièrement le bon état du câble, le vissage des écrous et vis, ainsi que le fonctionnement du frein.
Comment assurer l’entretien et la maintenance du treuil ?
Un entretien régulier est recommandé : vérification du vissage des écrous et vis tous les 15 jours, contrôle de l’état du câble tous les trois mois conformément à la norme UNI ISO 4309, et contrôle du bon fonctionnement du frein. Le remplacement du câble doit être réalisé par du personnel spécialisé en respectant les normes en vigueur.
