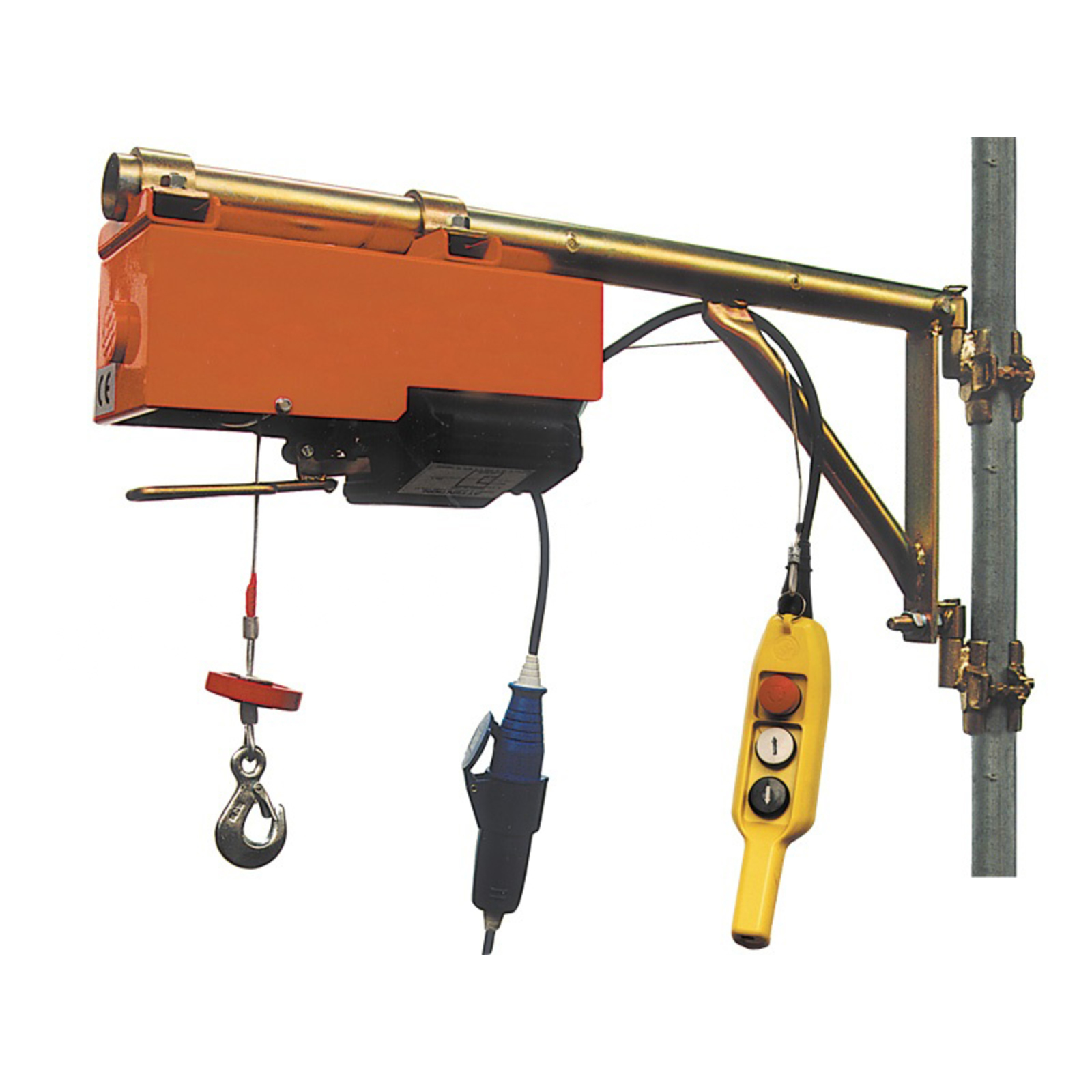

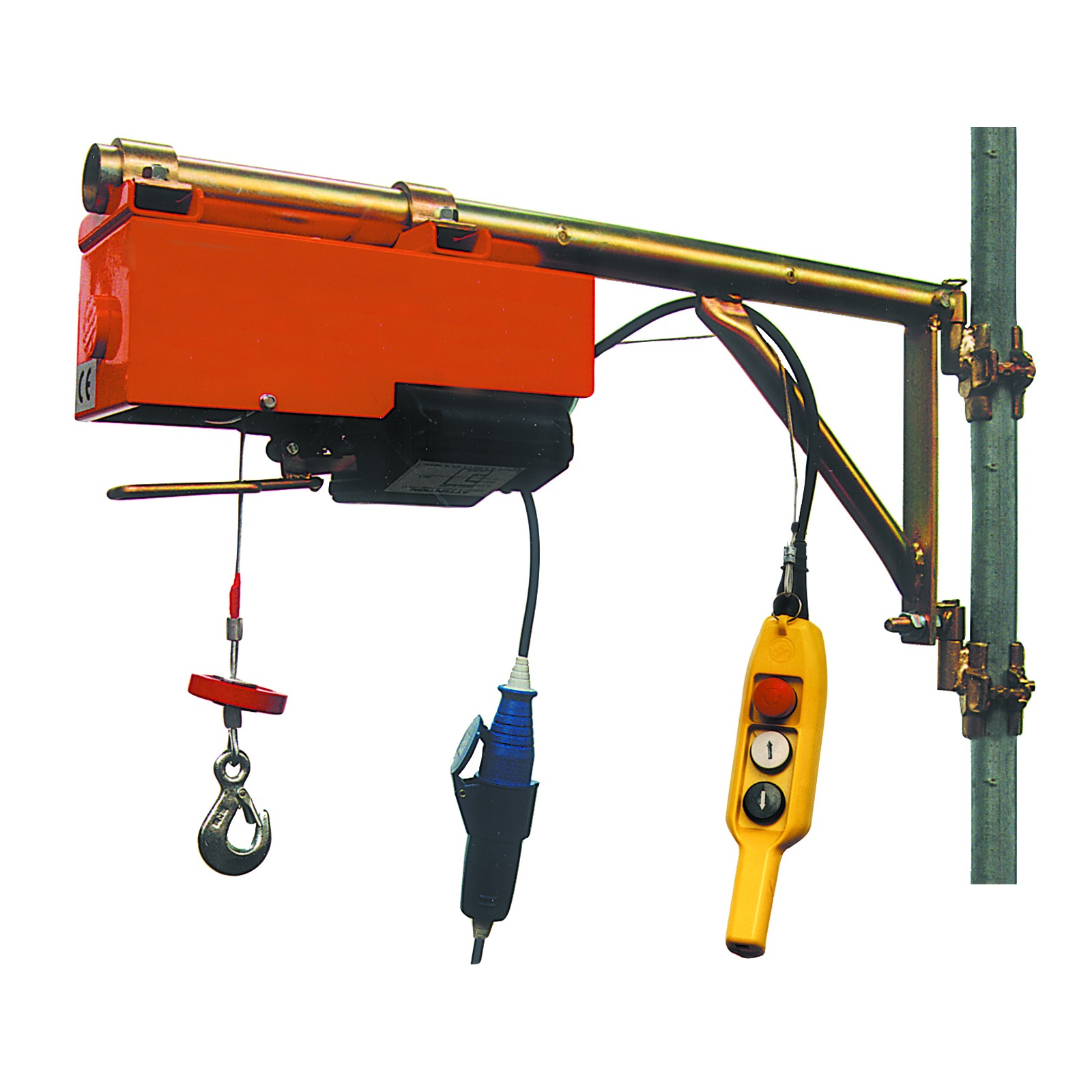

Treuil électrique 100 kg DM100/E ALTRAD 701110
Référence : A014701110
Découvrez Treuil électrique 100 kg DM100/E ALTRAD 701110 disponible à l'achat
- Capacité de levage jusqu’à 100 kg
- Vitesse de levage de 15 m par minute
- Protection IP 55 contre les projections d’eau
- Frein à disque auto-freinant pour plus de sécurité
- Carcasse en aluminium légère et robuste
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique DM 100/E ALTRAD est un équipement professionnel conçu pour le levage de charges jusqu’à 100 kg.
Ce treuil est équipé d’un moteur électrique monophasé 230 V/50 Hz d’une puissance de 0,3 kW.
Le moteur asynchrone est auto-freinant grâce à un frein à disque, garantissant la sécurité lors du levage.
Il bénéficie d’un degré de protection IP 55, assurant une protection contre les projections d’eau.
La ventilation est extérieure et permanente, tout comme la lubrification du réducteur, qui est en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale et arbres montés sur roulements à billes.
Le treuil est doté d’un tambour longitudinal avec un câble acier de sécurité de 3 mm de diamètre, long de 16 mètres, composé de 133 brins de 0,20 mm chacun, avec une charge de rupture déclarée de 6,35 kN.
La vitesse de levage est de 15 mètres par minute, avec une hauteur de levage maximale de 16 mètres.
Ses dimensions hors tout sont de 375 mm de longueur, 170 mm de largeur et 240 mm de hauteur.
Le poids du treuil est de 15 kg lorsqu’il est équipé de brides pour tube de diamètre 49 mm.
Le treuil est livré avec une télécommande 230 V comportant 3 boutons, reliée par un câble d’1 mètre.
Il intègre une butée de fin de course en montée pour assurer la sécurité de l’opération.
La carcasse est en aluminium, garantissant légèreté et robustesse.
Il est muni d’une poignée de manutention facilitant son transport et sa manipulation.
Le niveau sonore au poste de conduite est de 69,5 dB, avec un niveau de vibration inférieur à 2,5 m/s², assurant un confort d’utilisation.
Le treuil peut être monté de plusieurs façons : avec une potence standard, avec des brides pour tube Ø 49 mm, ou sur une structure portante réalisée par le client.
Lors du montage, il est important de respecter les préconisations de serrage des étaux articulés et d’alignement de l’axe du tambour pour un enroulement correct du câble.
Le treuil est conforme aux normes de sécurité en vigueur, avec des plaquettes d’identification et des adhésifs de sécurité clairement visibles.
Il est interdit d’utiliser le treuil pour lever des charges supérieures à la charge nominale, pour des tractions obliques, ou pour soulever des personnes.
L’entretien doit être effectué régulièrement, avec un contrôle trimestriel obligatoire de l’état du câble selon la norme UNI ISO 4309.
Le remplacement du câble doit être réalisé par un personnel spécialisé, en utilisant des manchons en aluminium conformes à la norme européenne UNI EN 14492-2.
Le treuil est livré avec des accessoires compatibles, notamment une paire de bornes pour poteau avec serrage mini Ø 40 mm et maxi Ø 60 mm, pesant 5 kg.
En résumé, le treuil électrique DM 100/E ALTRAD est un appareil fiable, sécurisé et performant, adapté aux applications de levage jusqu’à 100 kg, avec une conception robuste, un moteur efficace, et des dispositifs de sécurité intégrés.
Il répond aux exigences des professionnels du bâtiment et de l’industrie pour des opérations de levage précises et sécurisées.
La ventilation et la lubrification du réducteur sont extérieures et permanentes. La carcasse en aluminium assure légèreté et robustesse. Le tambour longitudinal est équipé d’un câble acier de 3 mm de diamètre et 16 mètres de longueur, composé de 133 brins, avec une charge de rupture de 6,35 kN. La vitesse de levage est de 15 mètres par minute, avec une hauteur maximale de levage de 16 mètres.
Le treuil mesure 375 mm de longueur, 170 mm de largeur et 240 mm de hauteur. Son poids est de 15 kg lorsqu’il est monté avec des brides pour tube de diamètre 49 mm. Il est livré avec une télécommande 230 V à 3 boutons, reliée par un câble d’1 mètre, et intègre une butée de fin de course en montée pour garantir la sécurité. Une poignée de manutention facilite son transport et sa manipulation.
Le niveau sonore au poste de conduite est de 69,5 dB, avec un niveau de vibration inférieur à 2,5 m/s², assurant un confort d’utilisation. Le treuil peut être monté de différentes façons : avec une potence standard, des brides pour tube Ø 49 mm, ou sur une structure portante réalisée par le client. Il est important de respecter les préconisations de serrage et d’alignement pour un enroulement correct du câble.
Le treuil est conforme aux normes de sécurité en vigueur, avec des plaquettes d’identification et des adhésifs de sécurité visibles. Il est interdit d’utiliser le treuil pour lever des charges supérieures à la charge nominale, pour des tractions obliques ou pour soulever des personnes. L’entretien doit être réalisé régulièrement, avec un contrôle trimestriel obligatoire de l’état du câble selon la norme UNI ISO 4309. Le remplacement du câble doit être effectué par un personnel spécialisé, en utilisant des manchons en aluminium conformes à la norme européenne UNI EN 14492-2.
Parmi les accessoires compatibles, une paire de bornes pour poteau avec serrage mini Ø 40 mm et maxi Ø 60 mm, pesant 5 kg, est disponible. Ce treuil allie fiabilité, sécurité et performance, répondant aux exigences des professionnels du bâtiment et de l’industrie pour des opérations de levage précises et sécurisées.
- marque : altrad
- référence fournisseur : 701110
- force de levage : 100 kg
- vitesse de levage : 15 m/mn
- hauteur de levage : 16 m
- puissance du moteur : 0,3 kw
- niveau sonore : 69,5 db
- diamètre du câble acier : 3 mm
- longueur du treuil : 375 mm
- largeur du treuil : 170 mm
- hauteur du treuil : 240 mm
- poids : 15 kg
- moteur monophasé 230 V/50 Hz
- frein à disque auto-freinant
- degré de protection : ip 44
- carcasse en aluminium
- tambour longitudinal
- télécommande 230 V à 3 boutons avec câble de 1 mètre
- butée de fin de course en montée
- lubrification et ventilation extérieures permanentes
L’utilisation se fait via une télécommande à 3 boutons reliée par un câble d’1 mètre, permettant la montée, la descente et l’arrêt d’urgence. Le levage s’effectue en actionnant les boutons de montée ou descente, et pour arrêter la course il suffit de relâcher ces boutons ou d’utiliser le bouton d’arrêt d’urgence. Pendant l’utilisation, il est nécessaire de vérifier que le câble s’enroule correctement, tour contre tour, sans desserrage ni chevauchement. Il est interdit de provoquer une descente libre de la charge.
Le treuil est destiné au levage de charges jusqu’à 100 kg, uniquement en traction verticale. Il est interdit de lever des charges supérieures à cette limite, de faire des tractions obliques, de soulever des personnes, ou de lever des charges qui empêchent la visibilité de l’opérateur. Il ne faut pas non plus autoriser le passage de personnes sous la charge suspendue.
En cas de fonctionnement non conforme, comme un mauvais enroulement du câble, il faut dérouler entièrement le câble puis le rebobiner correctement en le maintenant toujours en tension. Le contrôle régulier de l’état du câble est obligatoire, avec une vérification trimestrielle de son état et un remplacement réalisé par un personnel spécialisé en cas de détérioration. Durant l’utilisation, il est recommandé de contrôler quotidiennement le vissage des écrous et vis, l’alignement de la potence, et le fonctionnement du frein de suspension de la charge.
Le résultat attendu est un levage précis et sécurisé de charges jusqu’à 100 kg, avec un déroulement régulier du câble et un arrêt fiable grâce à la butée de fin de course en montée et au frein à disque auto-freinant.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage du treuil DM 100/E ALTRAD ?
Ce treuil électrique est conçu pour lever des charges jusqu'à 100 kg maximum. Il ne doit pas être utilisé pour soulever des charges supérieures à cette limite afin de garantir la sécurité et la durabilité de l’équipement.
Quels sont les modes de fixation compatibles pour ce treuil ?
Le treuil peut être monté avec des brides pour tube de diamètre 49 mm, avec une potence standard ou sur une structure portante réalisée par le client. Il est important de respecter les préconisations de serrage et d’alignement pour un enroulement correct du câble.
Quelles précautions faut-il prendre lors de l’installation électrique du treuil ?
Avant la mise en service, il faut vérifier que la prise électrique est munie d’un pôle de terre compatible et que l’alimentation passe par un interrupteur différentiel 30 mA. La section du câble d’alimentation doit être adaptée à sa longueur (par exemple 2,5 mm² pour environ 60-70 m).
Comment assurer la sécurité lors de l’utilisation du treuil ?
Il est interdit d’utiliser le treuil pour soulever des personnes, de faire des tractions obliques, ou de laisser des charges suspendues sans surveillance. La butée de fin de course en montée empêche la surcharge. Il faut aussi vérifier régulièrement l’état du câble et du crochet de sécurité.
Quels sont les entretiens et contrôles obligatoires pour ce treuil ?
Un contrôle trimestriel de l’état du câble selon la norme UNI ISO 4309 est obligatoire. Le remplacement du câble doit être effectué par un personnel spécialisé avec des manchons en aluminium conformes à la norme européenne UNI EN 14492-2. Il est aussi recommandé de vérifier tous les 15 jours le serrage des écrous et l’alignement de la potence.
Quelle est la vitesse et la hauteur maximale de levage du treuil ?
La vitesse de levage est de 15 mètres par minute et la hauteur maximale de levage est de 16 mètres, ce qui permet un usage adapté pour des opérations précises sur chantier.
Quels sont les équipements fournis avec le treuil ?
Le treuil est livré avec une télécommande 230 V à 3 boutons avec un câble de 1 mètre, ainsi qu’une paire de bornes pour poteau avec serrage mini Ø 40 mm et maxi Ø 60 mm.
