Treuil électrique 100 kg DM100/E ALTRAD 701120
Référence : A014701120
Découvrez Treuil électrique 100 kg DM100/E ALTRAD 701120 disponible à l'achat
- Force de levage maximale de 100 kg pour travaux professionnels
- Vitesse de levage rapide de 15 m par minute
- Câble acier de 3 mm de diamètre et 16 m de longueur
- Boîtier en aluminium moulé avec moteur auto-freinant
- Livré avec télécommande 3 boutons et arrêt d’urgence
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

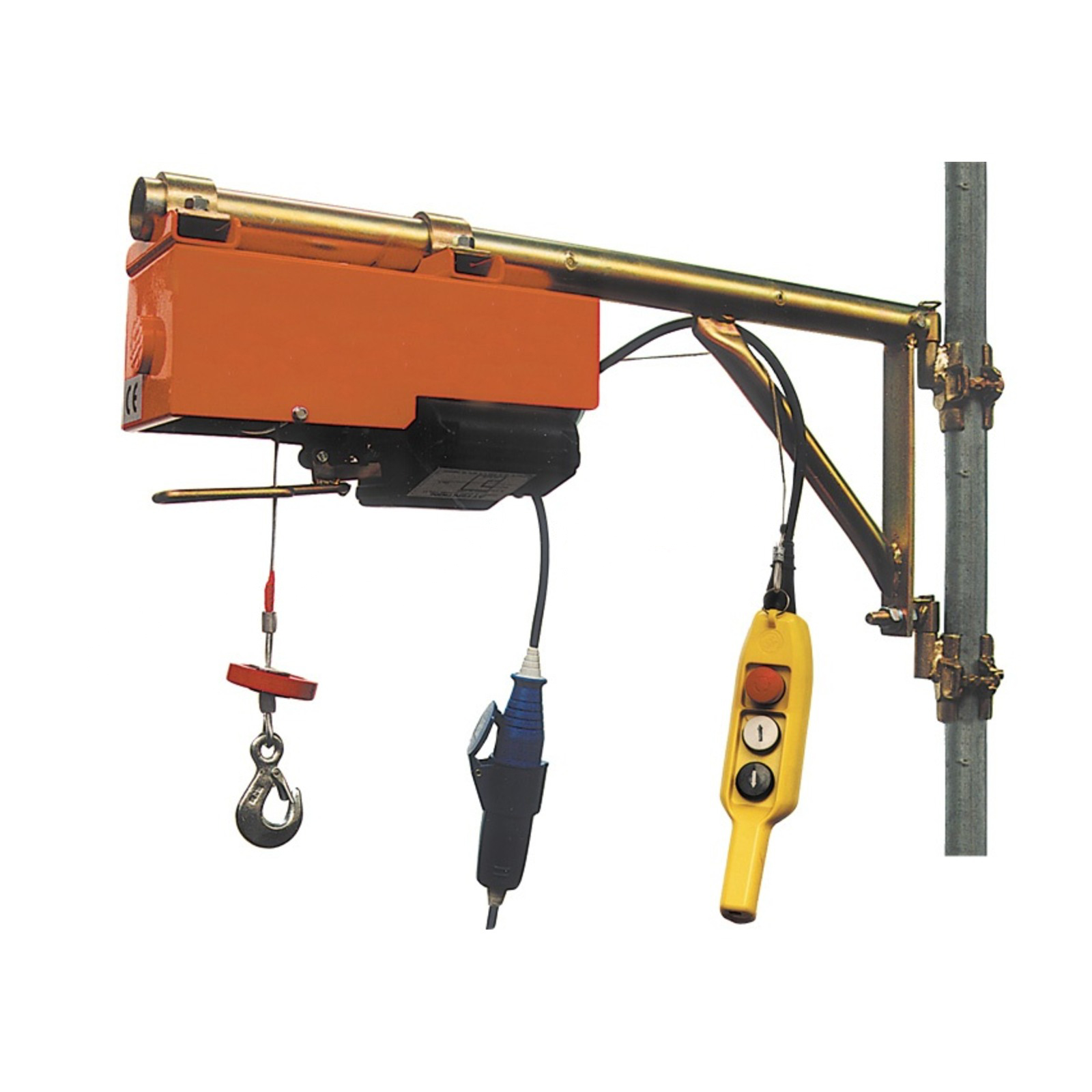

Le treuil électrique DM 100/E ALTRAD est un appareil de levage monophasé professionnel conçu pour une force de levage maximale de 100 kg.
Ce treuil est équipé d’un moteur monophasé 230 V/50 Hz d’une puissance de 0,3 kW.
Il dispose d’un tambour longitudinal pour l’enroulement du câble acier de sécurité de 3 mm de diamètre, d’une longueur de 16 mètres.
La vitesse de levage est de 15 mètres par minute, avec une hauteur maximale de levage de 16 mètres.
Le treuil pèse 23 kg dans sa version avec potence standard, laquelle est tubulaire de 49 mm de diamètre et 90 cm de longueur.
Il existe également une version avec brides de fixation pour tube de diamètre 49 mm, pesant 15 kg.
La construction intègre un boîtier en aluminium moulé sous pression, avec engrenages cylindriques à denture hélicoïdale montés sur roulements à billes.
La lubrification est permanente grâce à l’utilisation de graisse, et la ventilation est extérieure.
Le moteur est auto-freinant avec frein à disque et bénéficie d’un degré de protection IP 44 contre les projections d’eau.
Le treuil est fourni avec une télécommande électrique 230 V à 3 boutons (montée, descente, arrêt d’urgence) et un câble de commande d’1 mètre de longueur.
Il est équipé d’une butée de fin de course en position haute pour sécuriser l’arrêt automatique.
Le niveau sonore mesuré au poste de conduite est de 69,5 dB.
Le treuil fonctionne avec un service intermittent à 40% (S.I.R.).
Les dimensions hors tout du treuil sont 375 mm de longueur, 170 mm de largeur et 240 mm de hauteur.
Le câble est constitué de 133 brins d’acier de 0,20 mm de diamètre chacun, avec une charge de rupture déclarée de 6,35 kN.
L’appareil est conçu pour être monté soit avec la potence standard fournie, soit avec des brides pour tube, soit sur une structure portante réalisée par le client.
Le montage doit être effectué en respectant les prescriptions techniques et de sécurité, notamment en utilisant une clé dynamométrique pour serrer les étaux et cavaliers aux couples recommandés (45 à 65 Nm).
Le réglage de l’axe du tambour est possible pour assurer un enroulement correct du câble.
Le treuil ne doit pas être utilisé pour des tractions obliques, ni pour lever des charges dépassant la capacité nominale ou des personnes.
Le câble doit être contrôlé régulièrement, au minimum tous les trois mois, conformément à la norme UNI ISO 4309, et remplacé en cas de détérioration.
Le remplacement du câble doit être effectué par du personnel spécialisé, en suivant les normes européennes en vigueur.
Pour le branchement électrique, il est impératif de vérifier la conformité du voltage, la présence d’une mise à la terre et l’utilisation d’un interrupteur différentiel adapté.
La section du câble d’alimentation doit être choisie en fonction de la longueur du câble.
Le treuil est livré avec une notice détaillée d’utilisation, d’entretien et de sécurité, ainsi qu’un schéma électrique monophasé avec télécommande à boutons et arrêt d’urgence.
En résumé, le treuil électrique DM 100/E ALTRAD est un équipement robuste et performant, adapté aux usages professionnels de levage jusqu’à 100 kg, offrant sécurité, facilité d’utilisation et maintenance aisée.
La vitesse de levage est de 15 mètres par minute, avec une hauteur maximale de levage de 16 mètres. Le treuil mesure 375 mm de longueur, 170 mm de largeur et 240 mm de hauteur. Il existe deux versions : une version avec potence standard tubulaire de 49 mm de diamètre et 90 cm de longueur, pesant 23 kg, et une version avec brides de fixation pour tube de 49 mm de diamètre, pesant 15 kg.
Le boîtier est en aluminium moulé sous pression, avec des engrenages cylindriques à denture hélicoïdale montés sur roulements à billes. La lubrification est permanente grâce à de la graisse, et la ventilation est extérieure. Le treuil est fourni avec une télécommande électrique 230 V à 3 boutons (montée, descente, arrêt d’urgence) et un câble de commande d’1 mètre de longueur. Il est équipé d’une butée de fin de course en position haute pour un arrêt automatique sécurisé. Le niveau sonore mesuré au poste de conduite est de 69,5 dB.
Le treuil fonctionne en service intermittent à 40 % (S.I.R.). Il peut être monté avec la potence standard, avec des brides pour tube, ou sur une structure portante réalisée par le client, en respectant les prescriptions techniques et de sécurité, notamment pour le serrage des étaux et cavaliers avec une clé dynamométrique aux couples recommandés (45 à 65 Nm). Le réglage de l’axe du tambour permet un enroulement correct du câble.
Le câble doit être contrôlé régulièrement selon la norme UNI ISO 4309 et remplacé en cas de détérioration par du personnel spécialisé conformément aux normes européennes. Le branchement électrique doit respecter la conformité du voltage, la mise à la terre et l’utilisation d’un interrupteur différentiel adapté, avec une section de câble d’alimentation adaptée à la longueur du câble.
Le treuil est robuste, performant, et adapté aux usages professionnels de levage jusqu’à 100 kg, offrant sécurité, facilité d’utilisation et maintenance aisée.
- marque : altrad
- référence fournisseur : 701120
- force de levage : 100 kg
- moteur monophasé 230 V/50 Hz, puissance 0,3 kW
- vitesse de levage : 15 m/mn
- hauteur de levage : 16 m
- diamètre du câble acier : 3 mm
- longueur du treuil : 375 mm
- largeur du treuil : 170 mm
- hauteur du treuil : 240 mm
- version avec brides de fixation pour tube diamètre 49 mm
- poids avec potence standard : 23 kg
Le branchement électrique doit être réalisé en vérifiant la conformité du voltage avec celui indiqué sur la plaquette moteur, la mise à la terre de l’appareil, et l’utilisation d’un interrupteur différentiel adapté. La section du câble d’alimentation doit être choisie en fonction de la longueur du câble.
Pour l’utilisation, la télécommande électrique à 3 boutons permet de commander la montée, la descente et l’arrêt d’urgence. Pour arrêter la course du treuil, il suffit de relâcher les boutons de montée ou descente, ou d’appuyer sur le bouton d’arrêt d’urgence en cas de besoin. Pendant l’usage, il est nécessaire de vérifier que le câble s’enroule correctement sur le tambour, sans désserrage ni chevauchement, en maintenant le câble toujours en tension.
Il est interdit d’utiliser le treuil pour des tractions obliques, pour lever des charges supérieures à la capacité nominale de 100 kg, pour soulever des personnes, ou pour provoquer la descente libre de la charge. Il est également interdit d’utiliser deux treuils pour soulever une seule charge.
Le câble de sécurité doit être contrôlé régulièrement, au minimum tous les trois mois, selon la norme UNI ISO 4309, et remplacé en cas de détérioration par du personnel spécialisé. Lors de l’installation, il faut s’assurer qu’à la fin de la course maximale du crochet, au moins trois tours de câble restent enroulés sur le tambour, la limite de déroulement étant indiquée par une marque rouge.
À intervalles réguliers, et au minimum tous les 15 jours, il convient de vérifier le vissage de tous les écrous et vis du treuil et de son support, l’alignement de la potence, ainsi que le fonctionnement du frein destiné à suspendre la charge, en procédant à un réglage si nécessaire.
En cas de dysfonctionnement ou arrêt non conforme, il faut utiliser le bouton d’arrêt d’urgence ou débrancher immédiatement la fiche de la prise de courant.
L’ensemble de ces étapes et consignes permet d’obtenir un levage sécurisé et conforme aux prescriptions techniques.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage du treuil électrique DM100/E ALTRAD ?
Ce treuil est conçu pour lever des charges jusqu'à 100 kg. Il ne doit pas être utilisé pour des charges supérieures à cette capacité afin de garantir la sécurité et la durabilité de l’appareil.
Quels sont les types de fixation possibles pour ce treuil ?
Le treuil peut être monté avec une potence standard tubulaire de 49 mm de diamètre et 90 cm de longueur, avec des brides de fixation pour tube de 49 mm, ou fixé sur une structure portante réalisée par le client. Le montage doit respecter les prescriptions techniques, notamment le serrage aux couples recommandés avec une clé dynamométrique.
Quelles sont les caractéristiques techniques du câble de levage ?
Le câble acier de sécurité a un diamètre de 3 mm, composé de 133 brins de 0,20 mm chacun, avec une charge de rupture de 6,35 kN. Sa longueur est de 16 mètres et il doit être contrôlé régulièrement au minimum tous les trois mois selon la norme UNI ISO 4309.
Quelles précautions prendre lors de l’installation électrique du treuil ?
Il est impératif de vérifier que le voltage correspond à 230 V, que la prise est munie d’une mise à la terre efficace, et que l’alimentation passe par un interrupteur différentiel adapté. La section du câble d’alimentation doit être choisie en fonction de la longueur du câble pour assurer une installation conforme et sécurisée.
Quelles sont les limites d’utilisation et précautions de sécurité à respecter ?
Le treuil ne doit pas être utilisé pour lever des personnes ni pour des tractions obliques. Il est interdit de laisser des charges suspendues sans surveillance, de lever des charges mal élinguées, ou de provoquer une descente libre de la charge. Le déroulement du câble doit être vérifié en continu pour éviter tout désalignement ou chevauchement.
Comment assurer l’entretien et la maintenance du treuil ?
Le câble doit être contrôlé tous les trois mois au minimum et remplacé en cas de détérioration, par du personnel spécialisé suivant les normes européennes. Il faut également vérifier régulièrement le serrage des vis et écrous, l’alignement de la potence, et le bon fonctionnement du frein. Le remplacement du câble nécessite un équipement spécifique et doit être réalisé par un professionnel.
