Treuil électrique 150 kg ALTRAD 701440
Référence : A014701440
Découvrez Treuil électrique 150 kg ALTRAD 701440 disponible à l'achat
- Force de levage maximale de 150 kg pour usages professionnels
- Vitesse de levage rapide de 20 m/mn pour une meilleure efficacité
- Carcasse en aluminium légère et robuste pour un transport facile
- Frein à disque auto-freinant garantissant la sécurité en suspension
- Protection moteur IP 55 résistante aux projections d’eau
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

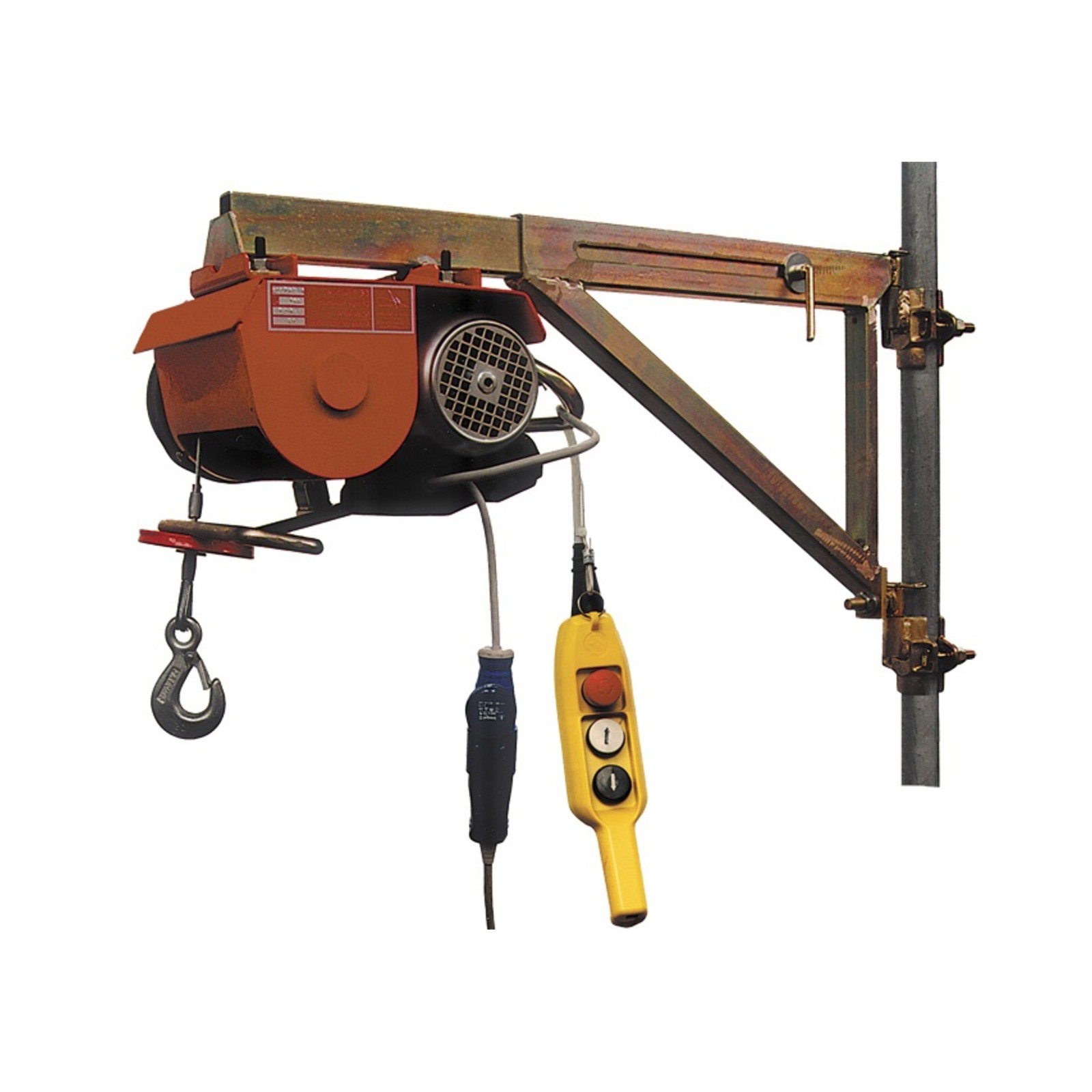

Le treuil électrique ALTRAD modèle DM 150/APE est un équipement professionnel monophasé conçu pour une force de levage maximale de 150 kg.
Il est équipé d'un moteur monophasé 230 V/50 Hz d'une puissance de 0,75 kW avec un frein à disque auto-freinant garantissant la sécurité en suspension de charge.
La protection du moteur est de type IP 55, assurant une ventilation extérieure permanente et une résistance aux projections d'eau.
Le treuil possède un tambour frontal avec un câble en acier de sécurité d'un diamètre de 4 mm et d'une longueur de 16 mètres, capable de supporter une charge nominale jusqu'à 200 kg.
La vitesse de levage est de 20 mètres par minute.
Le treuil est livré avec une télécommande à 3 boutons (montée, descente, arrêt d'urgence) et un câble de 1 mètre.
Il est doté d'une butée de fin de course haute et d'une poignée de manutention pour faciliter son utilisation.
La carcasse est en aluminium, ce qui assure légèreté et robustesse, avec un poids total de 24 kg pour la version avec potence standard.
Deux versions de potence sont disponibles :
- une potence standard de 90 cm de longueur et 8 kg, de diamètre 49 mm,
- une potence télescopique réglable de 90 cm à 120 cm, pesant 10 kg.
Le treuil peut être monté avec l'une ou l'autre potence, le poids total variant alors entre 24 kg (potence standard) et 26 kg (potence télescopique).
Les dimensions hors-tout du treuil sont de 370 mm de longueur, 320 mm de largeur et 280 mm de hauteur.
Le niveau sonore mesuré au poste de conduite est de 69,5 dB(A).
Le treuil est conçu pour une utilisation intermittente avec un service intermittent recommandé de 40%.
Le réducteur est en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale, arbres montés sur roulements à billes, et bénéficie d'une lubrification permanente à la graisse.
Le treuil dispose également d'une butée de secours en montée.
Le montage du treuil peut s'effectuer de plusieurs façons :
- avec une potence spéciale fixe ou déboîtable fournie par le fabricant,
- sur un montant d’échafaudage avec potence équipée de poulies de renvoi,
- sur un chevalet équipé d’un rail de coulissement et d’accessoires de lestage ou d’ancrage,
- sur une structure portante réalisée par le client, fixée avec crampons ou sur rail compatible.
Le fabricant fournit également des accessoires tels que des paires de bornes pour poteau avec serrage de diamètre 40 à 60 mm et un poids de 5 kg.
Le treuil doit être utilisé dans le respect des consignes de sécurité :
- vérification de la compatibilité électrique et mise à la terre,
- contrôle régulier de l’état du câble d’acier, du vissage des écrous et de l’alignement de la potence,
- interdiction d’utiliser le treuil pour lever des charges supérieures à la capacité nominale, pour des tractions obliques, ou pour soulever des personnes.
L’entretien du treuil inclut notamment la vérification trimestrielle de l’état du câble conformément à la norme UNI ISO 4309, le réglage de l’entrefer du frein moteur, et le contrôle du bon fonctionnement des dispositifs de sécurité.
Ce treuil est conforme aux normes CE et est adapté aux usages professionnels nécessitant un levage sécurisé et efficace dans le secteur du bâtiment ou de l’industrie légère.
En résumé, le treuil électrique ALTRAD DM 150/APE offre une solution fiable et robuste pour le levage de charges jusqu’à 150 kg, avec une motorisation performante, des options de montage flexibles, et un ensemble complet d’accessoires et dispositifs de sécurité pour une utilisation professionnelle optimale.
Le treuil possède un tambour frontal avec un câble en acier de 4 mm de diamètre et 16 mètres de longueur, capable de supporter une charge nominale jusqu'à 200 kg. Sa vitesse de levage est de 20 mètres par minute. Le niveau sonore mesuré au poste de conduite est de 69,5 dB(A). La carcasse est en aluminium, ce qui lui confère légèreté et robustesse, avec un poids total de 24 kg pour la version avec potence standard.
Deux versions de potence sont disponibles : une potence standard de 90 cm de longueur, 8 kg et de diamètre 49 mm, ainsi qu'une potence télescopique réglable de 90 cm à 120 cm, pesant 10 kg. Le poids total du treuil varie donc entre 24 kg (potence standard) et 26 kg (potence télescopique).
Les dimensions hors-tout du treuil sont de 370 mm de longueur, 320 mm de largeur et 280 mm de hauteur. Le réducteur est en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale, arbres montés sur roulements à billes, et bénéficie d'une lubrification permanente à la graisse. Le treuil dispose également d'une butée de fin de course haute et d'une butée de secours en montée.
Le treuil est livré avec une télécommande à 3 boutons (montée, descente, arrêt d'urgence) avec un câble de 1 mètre, ainsi qu'une poignée de manutention pour faciliter son usage. Il peut être monté de plusieurs façons : avec une potence spéciale fixe ou déboîtable fournie par le fabricant, sur un montant d’échafaudage avec potence équipée de poulies de renvoi, sur un chevalet avec rail de coulissement et accessoires de lestage ou d’ancrage, ou sur une structure portante réalisée par le client.
Le fabricant propose aussi des accessoires tels qu'une paire de bornes pour poteau avec serrage de diamètre 40 à 60 mm, pesant 5 kg.
Le treuil est conçu pour une utilisation intermittente avec un service recommandé de 40%. Il est conforme aux normes CE et adapté aux usages professionnels dans le secteur du bâtiment ou de l’industrie légère, offrant une solution fiable et robuste pour le levage sécurisé et efficace de charges jusqu’à 150 kg.
L’entretien comprend la vérification trimestrielle de l’état du câble selon la norme UNI ISO 4309, le réglage de l’entrefer du frein moteur, et le contrôle des dispositifs de sécurité. Les consignes de sécurité recommandent la vérification de la compatibilité électrique et la mise à la terre, le contrôle régulier du câble, du vissage des écrous et de l’alignement de la potence, ainsi que l’interdiction d’utiliser le treuil pour lever des charges supérieures à la capacité nominale, pour des tractions obliques ou pour soulever des personnes.
- force de levage : 150 kg
- moteur monophasé : 230 V/50 Hz
- puissance du moteur : 0,75 kW
- poids : 24 kg (avec potence standard)
- vitesse de levage : 20 m/mn
- hauteur de levage : 16 m
- niveau sonore : 69,5 dB
- diamètre du câble acier : 4 mm
- longueur du treuil : 370 mm
- largeur du treuil : 320 mm
- hauteur du treuil : 280 mm
- carcasse en aluminium
- frein à disque auto-freinant
- protection moteur : IP 55
- télécommande 3 boutons avec câble de 1 m
- potence standard : diamètre 49 mm, longueur 90 cm, poids 8 kg
- potence télescopique réglable de 90 cm à 120 cm, poids 10 kg
Le fonctionnement se fait via une télécommande à 3 boutons (montée, descente, arrêt d’urgence). Pour lever ou descendre une charge, l’utilisateur actionne respectivement les boutons montée ou descente et relâche pour arrêter la course. En cas d’arrêt d’urgence, il faut appuyer à fond sur le bouton rouge ou débrancher la prise. Il est important de vérifier pendant l’utilisation que le câble s’enroule correctement sur le tambour, sans chevauchement ni desserrage, en maintenant le câble en tension. Le treuil ne doit pas être utilisé pour des tractions obliques, ni pour lever des charges supérieures à la capacité nominale, ni pour soulever des personnes.
L’entretien régulier implique la vérification du vissage des écrous et vis, l’alignement de la potence, et le contrôle du frein moteur. Le câble d’acier doit être contrôlé trimestriellement selon la norme UNI ISO 4309, en surveillant l’usure, les ruptures de brins, la corrosion et les déformations. Le remplacement du câble nécessite un personnel spécialisé et l’utilisation de manchons en aluminium conformes à la norme européenne. En cas de dysfonctionnement, il convient de vérifier l’état du linguet de sécurité du crochet et de le remplacer immédiatement s’il présente un défaut.
Le treuil est destiné à un usage intermittent avec un service recommandé de 40%. Le branchement électrique doit être réalisé en respectant la compatibilité du voltage, la mise à la terre et une protection contre les surcharges. Le câble d’alimentation doit avoir une section adaptée à sa longueur. Lors de l’installation, il faut vérifier qu’au moins trois tours de câble restent enroulés sur le tambour à la fin de la course maximale.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage de ce treuil électrique ALTRAD 701440 ?
Ce treuil électrique est conçu pour une force de levage nominale maximale de 150 kg. Il dispose toutefois d’une capacité de rupture du câble d’acier allant jusqu’à 200 kg, ce qui garantit une marge de sécurité lors de l’utilisation.
Quelles sont les dimensions et le poids du treuil avec les différentes potences disponibles ?
Le treuil mesure 370 mm de longueur, 320 mm de largeur et 280 mm de hauteur. Il pèse 24 kg avec la potence standard de 90 cm de long et 8 kg, et 26 kg avec la potence télescopique réglable de 90 à 120 cm, pesant 10 kg.
Quels sont les modes de montage possibles pour ce treuil ?
Le treuil peut être monté avec une potence fixe ou déboîtable fournie par le fabricant, sur un montant d’échafaudage avec potence équipée de poulies de renvoi, sur un chevalet avec rail de coulissement et accessoires de lestage ou ancrage, ou sur une structure portante réalisée par l’utilisateur. La stabilité et la capacité portante de la structure doivent être conformes aux normes applicables.
Quels dispositifs de sécurité sont intégrés au treuil ?
Le treuil est équipé d’un frein à disque auto-freinant garantissant la sécurité en suspension de charge. Il dispose également d’une butée de fin de course haute et d’une butée de secours en montée. L’utilisation est interdite pour lever des charges supérieures à la capacité nominale, pour des tractions obliques ou pour soulever des personnes.
Comment s’effectue l’entretien et le contrôle du treuil, notamment du câble ?
Un contrôle trimestriel de l’état du câble est obligatoire, conformément à la norme UNI ISO 4309. Il faut vérifier la présence de brins cassés, l’usure, la corrosion et les déformations du câble. Le réglage de l’entrefer du frein moteur doit être contrôlé et ajusté si nécessaire. Le vissage des écrous, l’alignement de la potence et le bon fonctionnement des dispositifs de sécurité doivent être régulièrement vérifiés.
Quelle est la puissance et la protection électrique du moteur du treuil ?
Le treuil est équipé d’un moteur monophasé 230 V/50 Hz d’une puissance de 0,75 kW. Le moteur bénéficie d’une protection IP 55, assurant une ventilation extérieure permanente et une résistance aux projections d’eau.
Comment fonctionne la télécommande fournie avec le treuil ?
La télécommande est équipée de 3 boutons : montée, descente et arrêt d’urgence. Elle est reliée par un câble de 1 mètre. Pour arrêter la course du treuil, il suffit de relâcher les boutons de montée ou descente ou d’appuyer sur le bouton d’arrêt d’urgence.
