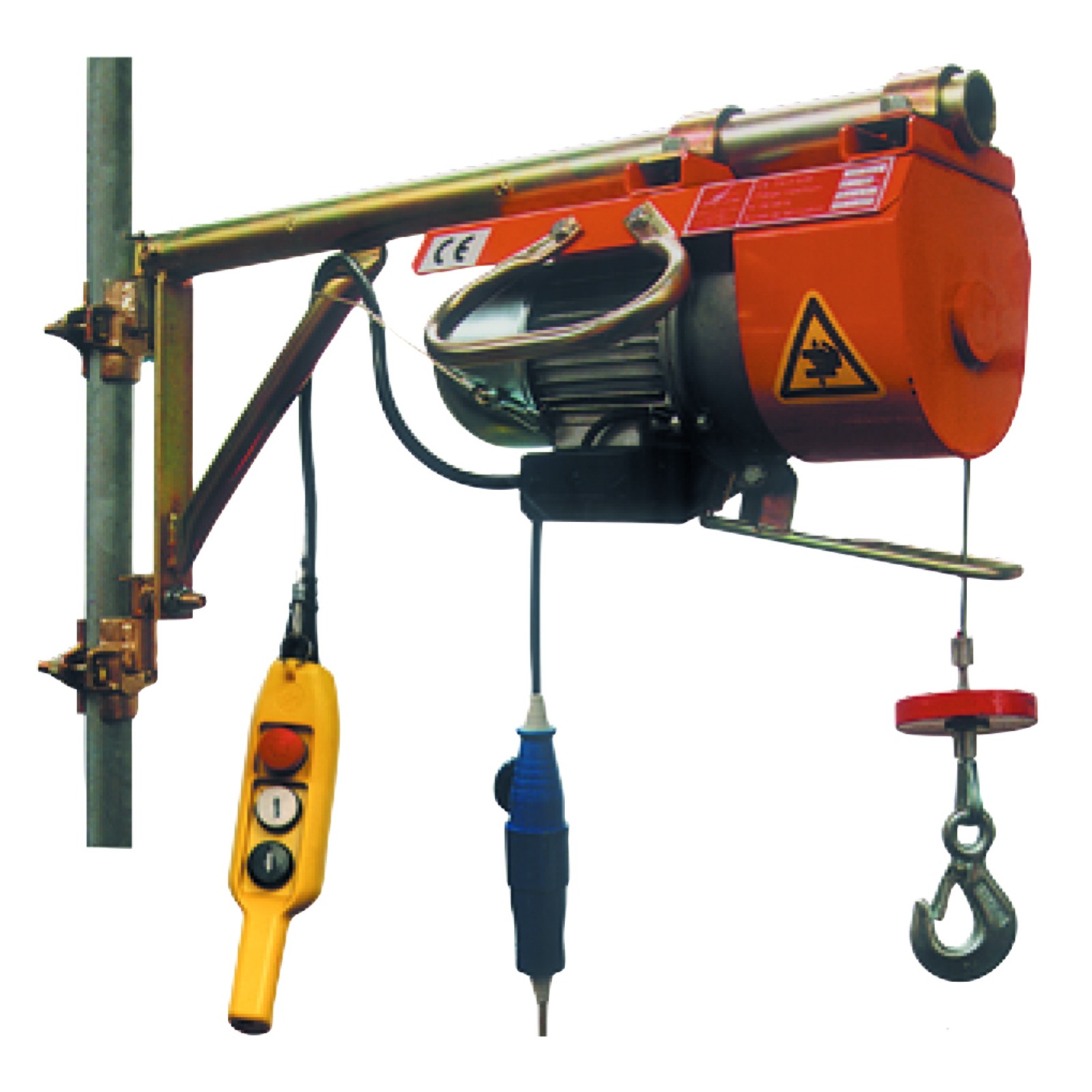

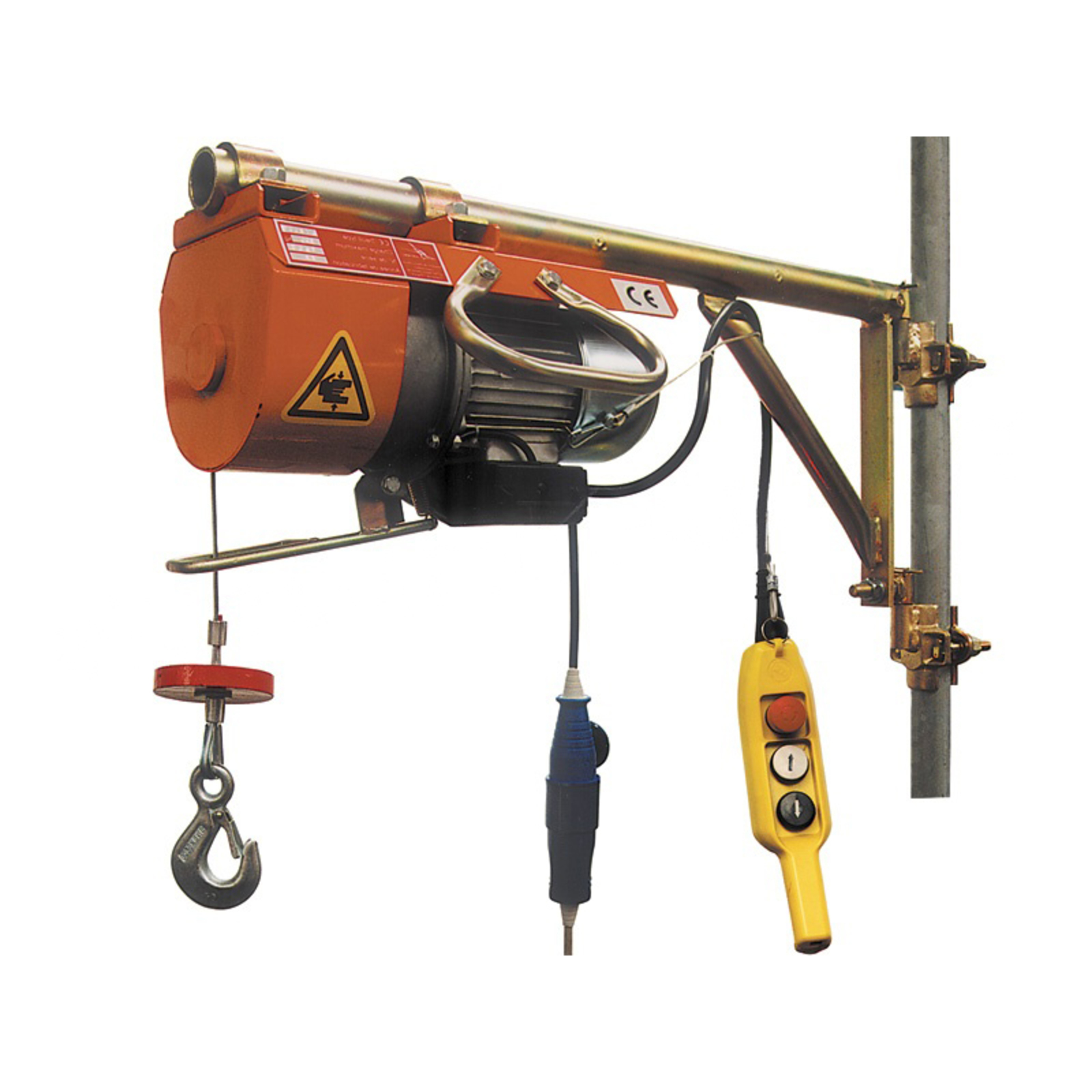

Treuil électrique 150 kg DM150/E ALTRAD 701420
Référence : A014701420
Découvrez Treuil électrique 150 kg DM150/E ALTRAD 701420 disponible à l'achat
- Capacité de levage de 150 kg pour charges légères
- Vitesse de levage rapide de 21 m par minute
- Hauteur de levage maximale de 16 m
- Moteur électrique 0.75 kW avec frein à disque intégré
- Câble acier de 4 mm pour une sécurité renforcée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique modèle DM 150/E ALTRAD est conçu pour une capacité de levage nominale de 150 kg.
Ce treuil est équipé d’un moteur électrique monophasé de 0,75 kW fonctionnant sous une tension de 230 V et une fréquence de 50 Hz.
Le moteur asynchrone est auto-freinant grâce à un frein à disque et bénéficie d’un degré de protection IP 55, assurant une protection contre les projections d’eau.
La ventilation est extérieure et permanente, tout comme la lubrification des composants internes, garantissant une durabilité optimale.
Le treuil dispose d’un tambour longitudinal en aluminium avec un câble acier de sécurité de 4 mm de diamètre et d’une longueur de 25 mètres.
Le câble est composé de 133 brins d’un diamètre unitaire de 0,27 mm, avec une charge de rupture déclarée de 11 kN.
Le poids total du treuil est de 23 kg lorsqu’il est équipé de brides pour tube de diamètre 49 mm.
La vitesse de levage est de 21 mètres par minute, avec une hauteur maximale de levage de 16 mètres.
Le niveau sonore au poste de conduite est mesuré à 69,5 dB (A), et le niveau de vibration est inférieur à 2,5 m/s².
Le treuil est livré avec une télécommande 230 V à 3 boutons et un câble de 1 mètre de longueur.
Il est muni d’une poignée de manutention, d’une butée de fin de course en position haute, et d’une carcasse en aluminium.
Le montage du treuil peut s’effectuer de plusieurs façons :
- avec une potence standard fournie par le fabricant,
- avec des galets de glissement sur un chevalet équipé d’un rail,
- ou sur une structure portante réalisée par le client, fixée via des crampons tubulaires ou montée sur un rail compatible.
Le treuil doit être installé en respectant les prescriptions de sécurité, notamment l’utilisation d’une prise électrique avec terre, un interrupteur différentiel très sensible (Id=0,03A) et la prévention des chutes dans le vide.
Le câble doit être enroulé correctement sur le tambour, sans chevauchement, et il est interdit de provoquer la descente libre de la charge.
Les dimensions hors tout du treuil sont de 415 mm de longueur, 210 mm de largeur et 310 mm de hauteur.
Le treuil est conforme aux normes de sécurité et est équipé de plaquettes d’identification et d’adhésifs de signalisation des dangers.
Un contrôle trimestriel du câble est recommandé conformément à la norme UNI ISO 4309, avec un suivi rigoureux de l’état du câble pour garantir la sécurité d’utilisation.
Le treuil DM 150/E est adapté pour des usages professionnels nécessitant un levage fiable et sécurisé, avec des performances techniques robustes et une grande facilité d’installation et d’entretien.
Le treuil dispose d’un tambour longitudinal en aluminium sur lequel est enroulé un câble acier de sécurité de 4 mm de diamètre et 25 mètres de longueur. Ce câble est composé de 133 brins d’un diamètre unitaire de 0,27 mm, avec une charge de rupture déclarée de 11 kN. La vitesse de levage est de 21 mètres par minute, avec une hauteur maximale de levage de 16 mètres. Le poids total du treuil est de 23 kg lorsqu’il est équipé de brides pour tube de diamètre 49 mm.
Le niveau sonore au poste de conduite est de 69,5 dB (A) et le niveau de vibration est inférieur à 2,5 m/s². Le treuil est muni d’une télécommande 230 V à 3 boutons avec un câble de 1 mètre, d’une poignée de manutention, d’une butée de fin de course en position haute, ainsi que d’une carcasse en aluminium.
Le montage peut s’effectuer avec une potence standard fournie par le fabricant, avec des galets de glissement sur un chevalet équipé d’un rail, ou sur une structure portante réalisée par le client, fixée via des crampons tubulaires ou montée sur un rail compatible.
Les dimensions hors tout du treuil sont de 415 mm de longueur, 210 mm de largeur et 310 mm de hauteur. Il est conforme aux normes de sécurité en vigueur, équipé de plaquettes d’identification et d’adhésifs de signalisation des dangers. Un contrôle trimestriel du câble est recommandé selon la norme UNI ISO 4309 pour garantir la sécurité d’utilisation.
Ce treuil est adapté aux usages professionnels nécessitant un levage fiable, sécurisé et performant, avec une grande facilité d’installation et d’entretien.
- force de levage : 150 kg
- vitesse de levage : 21 m/mn
- hauteur de levage : 16 m
- puissance du moteur : 0,75 kW
- niveau sonore : 69,5 dB
- diamètre du câble acier : 4 mm
- longueur du treuil : 415 mm
- largeur du treuil : 210 mm
- hauteur du treuil : 310 mm
- poids : 23 kg
L’utilisation se fait par télécommande 230 V à 3 boutons, permettant la montée et la descente de la charge, avec un bouton d’arrêt d’urgence. La charge est levée ou descendue en maintenant le bouton correspondant, et la course s’arrête dès le relâchement du bouton. Il est interdit de provoquer la descente libre de la charge. Pendant l’utilisation, il faut vérifier que le câble s’enroule correctement sur le tambour, sans chevauchement, en le maintenant sous tension si nécessaire.
Le treuil est destiné au levage vertical de charges jusqu’à 150 kg, avec une hauteur maximale de levage de 16 mètres. Il ne doit pas être utilisé pour des tractions obliques, pour lever des charges dont le poids dépasse la capacité nominale, ni pour soulever des personnes. Il est interdit d’autoriser le passage de personnes sous la charge suspendue ou de laisser des charges suspendues sans surveillance. En cas d’arrêt d’urgence, il faut appuyer sur le bouton rouge d’arrêt ou débrancher immédiatement l’appareil.
Un contrôle trimestriel de l’état du câble est obligatoire, avec vérification des brins, de l’usure, des déformations et de la corrosion, conformément à la norme UNI ISO 4309. Le remplacement du câble doit être effectué par un personnel spécialisé, en respectant les prescriptions de fixation prévues par la norme européenne.
En résumé, l’utilisation consiste à installer correctement le treuil selon les modes de montage autorisés, à brancher électriquement en respectant les prescriptions, à commander le levage via la télécommande en respectant les limites de charge et les consignes de fonctionnement, à surveiller le déroulement correct du câble, et à effectuer un entretien régulier incluant le contrôle du câble et des fixations.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage de ce treuil électrique ?
Le treuil électrique DM 150/E ALTRAD supporte une charge nominale maximale de 150 kg. Cette capacité doit être respectée pour garantir la sécurité et la durabilité de l’équipement.
Quels sont les critères techniques essentiels à vérifier pour choisir ce treuil ?
Les caractéristiques clés incluent une vitesse de levage de 21 m/min, une hauteur maximale de levage de 16 m, un moteur monophasé de 0,75 kW fonctionnant en 230 V/50 Hz, et un câble acier de 4 mm de diamètre sur 25 mètres de longueur. Le poids du treuil équipé est de 23 kg.
Comment ce treuil doit-il être installé pour garantir une utilisation sécurisée ?
Le montage peut se faire sur potence standard, chevalet avec galets de glissement ou structure portante client. Il est impératif d’utiliser une prise électrique avec terre et un interrupteur différentiel très sensible (Id=0,03A). Le câble doit être correctement enroulé sans chevauchement, et la descente libre de la charge est interdite.
Quelles sont les précautions d’usage spécifiques liées au câble de levage ?
Le câble acier de 4 mm doit être contrôlé trimestriellement selon la norme UNI ISO 4309. Il est important de vérifier l’état des brins, l’absence de rupture, d’usure ou de déformations. En cas de détérioration, le câble doit être remplacé par un personnel spécialisé en respectant les normes en vigueur.
Quels accessoires sont nécessaires ou recommandés pour le montage du treuil ?
Le treuil peut être fixé avec des brides pour tube de 49 mm, une potence standard, ou monté sur un chevalet équipé d’un rail. Le client doit s’assurer que la structure porteuse est stable et adaptée aux forces exercées. Des crampons tubulaires ou conteneurs de lestage peuvent être utilisés pour stabiliser la structure.
Quels sont les points d’attention lors de la mise en service électrique du treuil ?
Avant branchement, vérifier que la tension correspond à celle indiquée sur la plaque moteur (230 V). Le câblage doit être réalisé avec des conducteurs de section adaptée (4 mm² à 2,5 mm² selon longueur) et avec une prise équipée d’un interrupteur différentiel. Il est interdit d’utiliser le treuil sans mise à la terre conforme.
