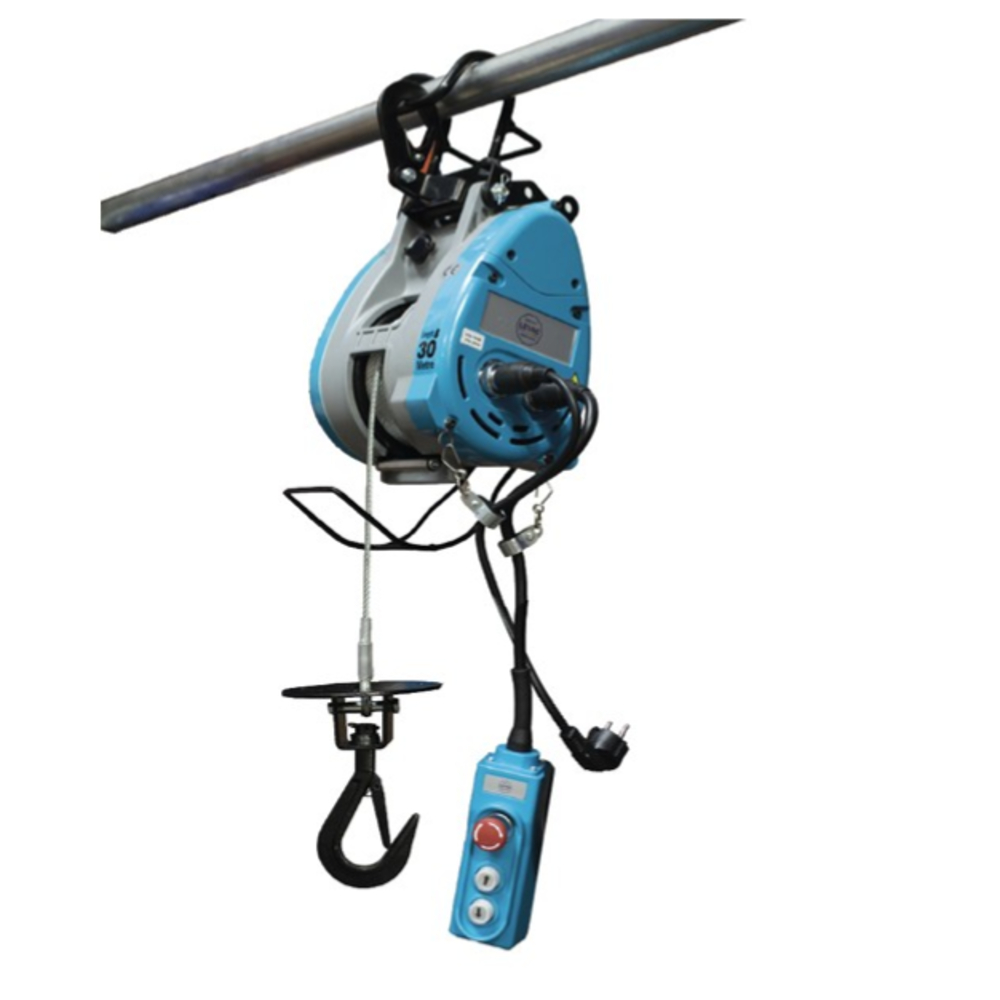

Treuil électrique de levage
Léger et simple à utiliser ! Structure compacte.
Rendement élevé en toute sécurité.
• Suspension simple et sécurisée avec Étrier-support
• Livré prêt à l’emploi avec boîtier de commande, câble d’alimentation et câble-acier avec crochet de charge tournant
• Transmission auto-lubrifiée : fonctionnement optimisé et silencieux
• Freinage immédiat et maintien de la charge en sécurité, en cas de surcharge ou de panne de courant
• Interrupteur « fin de course » ; un capteur stoppe le moteur si le câble est mal enroulé ou si le crochet atteint une hauteur de levage maximale.
• Crochet tournant
• Tension d’alimentation 220 V
• Hauteur de levée : 30 mètres
• Vitesse levage : 13 m/min (500 kg)
• Câble-acier : Ø 6 mm (500 kg)
• Câble Boitier de commande : Longueur 6,75 m
Conforme Directive-Machines 2006-42-CE
Treuil électrique de levage léger et compact, référence 6532D, avec une capacité de charge nominale de 500 kg et une hauteur de levage maximale de 30 mètres. Ce modèle est conçu pour un usage simple et sécurisé, offrant un rendement élevé conforme à la Directive-Machine 2006-42-CE.
Description et usages :
- Suspension sécurisée avec étrier-support.
- Livré prêt à l’emploi avec boîtier de commande, câble d’alimentation et câble acier Ø 6 mm équipé d’un crochet tournant.
- Idéal pour des opérations de levage nécessitant fiabilité et sécurité.
Fonctionnement :
- Transmission auto-lubrifiée pour un fonctionnement optimisé et silencieux.
- Freinage immédiat avec maintien de la charge en sécurité en cas de surcharge ou de panne de courant.
- Interrupteur « fin de course » avec capteur stoppant le moteur si le câble est mal enroulé ou si le crochet atteint la hauteur maximale.
Caractéristiques techniques détaillées :
- Charge nominale : 500 kg.
- Hauteur de levage : 30 m.
- Vitesse de levage : 13 m/min (pour 500 kg).
- Moteur : 1600 W.
- Tension d’alimentation : monophasé 220 V.
- Câble acier : diamètre 6 mm.
- Longueur câble boîtier de commande : 6,75 m.
- Tension boîtier de commande : DC 180 V.
- Indice de protection : IP54.
- Classe d’isolation : F.
- Cycle de service : ED 25 % max., soit 15 minutes d’utilisation continue par heure.
- Nombre maximal de démarrages : 150 par heure.
- Poids : 26 kg.
Performances et sécurité :
- Moteur équipé d’une protection thermique, protection contre les surcharges et régulation de vitesse continue.
- Température maximale du fil en cuivre jusqu’à 200 °C, augmentant la production de 50 %.
- Double système de freinage mécanique à cliquet et contrôle de court-circuit résistif assurant un freinage immédiat et durable.
- Système de sécurité empêchant le fonctionnement en cas de mauvaise enroulement du câble ou dépassement de la hauteur de levage.
Matériaux et composition :
- Câble métallique de qualité « haut de gamme » avec un coefficient de sécurité quatre fois supérieur aux machines classiques.
- Boîtier principal en alliage d’aluminium moulé sous pression, structure monobloc usinée avec précision CNC pour un fonctionnement fluide et silencieux.
- Engrenages avec traitement thermique spécial garantissant une résistance trois fois supérieure aux produits classiques.
Conditions d’utilisation et recommandations :
- Utilisation en alimentation monophasée 110 V-220 V, 220-240 V, AC 50/60 Hz.
- Respect du cycle de service pour garantir la longévité du treuil.
- Stockage dans un environnement sec et protégé pour préserver les composants.
Avantages produit :
- Facilité d’utilisation grâce à un système prêt à l’emploi.
- Sécurité renforcée par plusieurs dispositifs de protection.
- Rendement élevé et fonctionnement silencieux.
- Durabilité assurée par des matériaux de qualité et un système de freinage performant.
Dimensions (références pour le modèle 6532D) :
- Hauteur totale : 750 mm.
- Largeur : 238 mm.
- Profondeur : 210 mm.
- Crochet tournant avec diamètre 60 mm.
Ce treuil électrique est adapté aux besoins de levage industriel nécessitant puissance, sécurité et fiabilité dans un format compact et léger.
