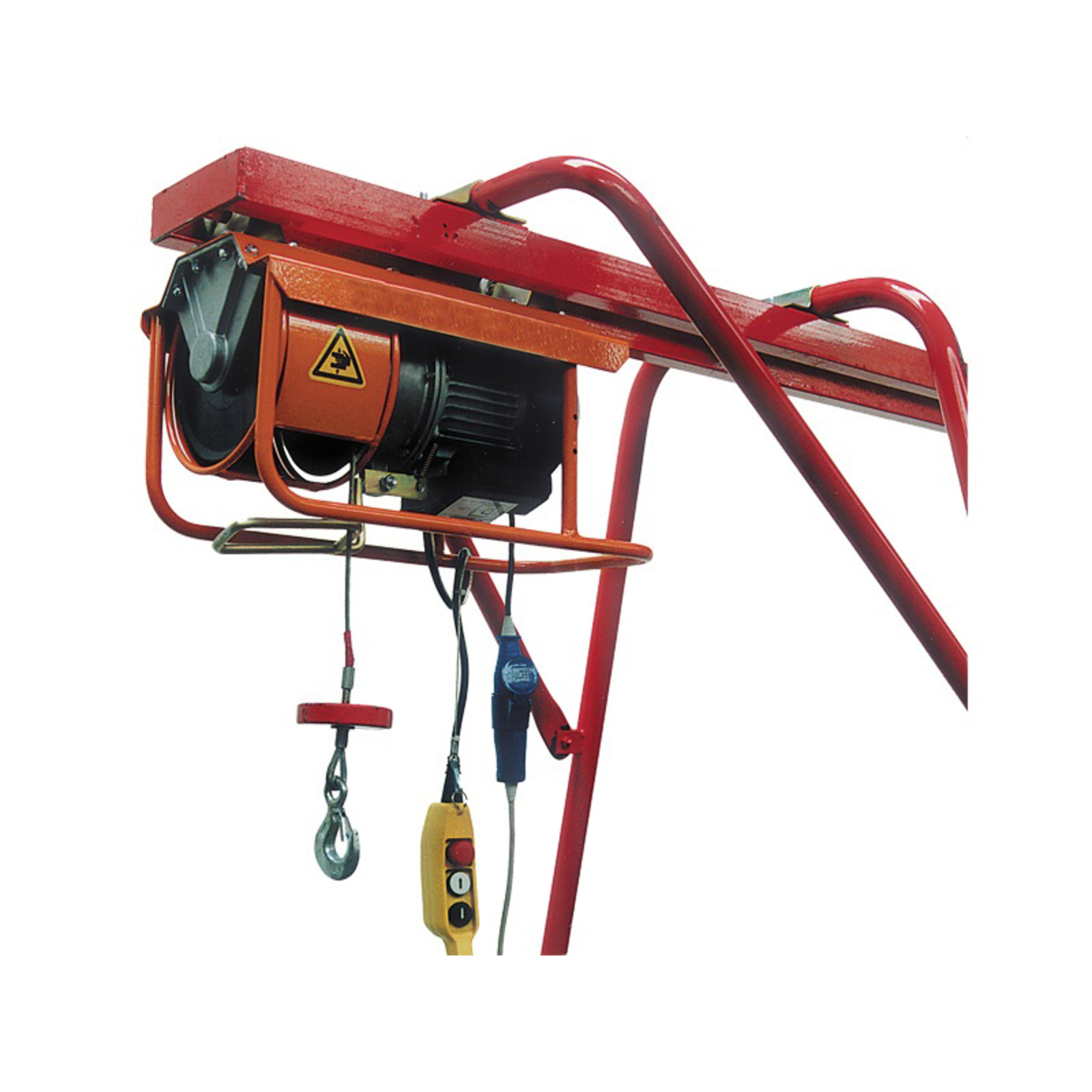

Treuil électrique 300 kg DM300/E ALTRAD 701280
Référence : A014701280
Découvrez Treuil électrique 300 kg DM300/E ALTRAD 701280 disponible à l'achat
- Capacité de levage maximale de 300 kg
- Vitesse de levage rapide de 23 m/mn
- Motorisation 1.45 kW monophasée avec frein à disque
- Câble acier de 6 mm sur 25 m pour sécurité accrue
- Commande à distance 24 V avec portée de 25 m
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

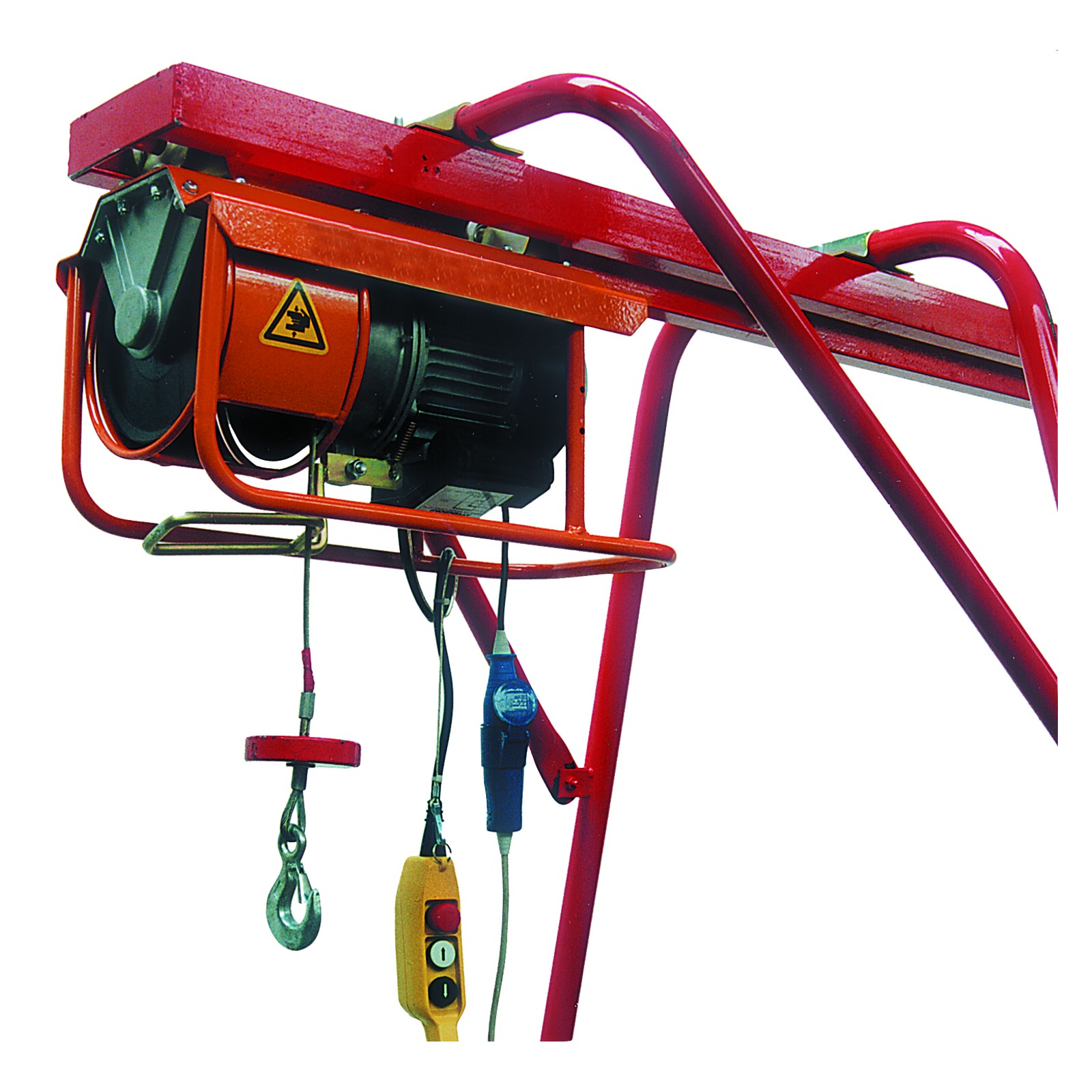

Le treuil électrique modèle DM300/E ALTRAD 701280 est un treuil sur chevalet avec une capacité de levage de 300 kg.
Il est équipé d’un moteur électrique monophasé d’une puissance de 1,45 kW fonctionnant en 230 V / 50 Hz.
Le treuil pèse 47 kg et possède un câble en acier de sécurité d’un diamètre de 6 mm et d’une longueur de 25 mètres.
La vitesse de levage est de 23 mètres par minute et la hauteur maximale de levage est de 25 mètres.
Le moteur est un moteur asynchrone à courant alternatif auto-maintenu avec frein à disque, bénéficiant d’un degré de protection IP 55 et d’une ventilation extérieure.
Le réducteur est constitué d’un boîtier en aluminium moulé sous pression avec des engrenages cylindriques à denture hélicoïdale, arbres montés sur roulements à billes et lubrification permanente à la graisse.
Le treuil est équipé d’une fin de course en montée.
Les dimensions hors tout du treuil sont 580 mm de longueur, 305 mm de largeur et 410 mm de hauteur.
Le câble est composé de 133 brins de 0,40 mm de diamètre chacun, avec une charge de rupture déclarée de 25 kN.
Le niveau sonore au poste de conduite est de 69 dB(A) en pression acoustique et 82,5 dB(A) en puissance acoustique.
Le niveau de vibration est inférieur à 2,5 m/s².
Le treuil est livré avec un chevalet adapté, composé de deux cadres avec supports inclinés, un rail de coulissement de 3200 mm de longueur, deux barres inférieures d’assemblage et deux conteneurs de lestage.
Le chevalet supporte une charge maximale de 300 kg, mesure 2230 mm de hauteur totale, avec un empattement total de 1600 mm.
Le poids du chevalet est de 105 kg.
Pour assurer la stabilité, il est recommandé d’introduire 153 kg de lest dans chaque conteneur (total 306 kg) ou d’ancrer le chevalet au sol avec des crampons tubulaires avec anneau.
Le treuil s’installe sur le rail de coulissement du chevalet, avec une paire de galets fournie pour faciliter le glissement.
Le treuil est contrôlé par une télécommande 24 V avec une portée de 25 mètres, permettant la montée et la descente de la charge.
Il est interdit d’utiliser le treuil pour des tractions obliques par rapport à la verticale et de provoquer la descente libre de la charge.
Un arrêt d’urgence est disponible via un bouton rouge sur la télécommande.
L’entretien régulier inclut la vérification tous les 15 jours du vissage des écrous, de l’alignement de la potence, et du fonctionnement du frein.
Le câble doit être contrôlé tous les trois mois selon la norme UNI ISO 4309, et remplacé en cas de détérioration.
Le treuil est conforme aux normes de sécurité et est livré avec des plaquettes d’identification, des adhésifs de danger et d’instructions visibles sur l’appareil.
En résumé, ce treuil électrique DM300/E est un équipement robuste et performant pour le levage jusqu’à 300 kg, conçu pour un usage sur chantier avec un chevalet stabilisé par lest ou ancrage, offrant une manipulation sécurisée et un entretien facilité.
Le treuil pèse 47 kg et est muni d’un câble en acier anti-giratoire de 6 mm de diamètre et 25 mètres de longueur, composé de 133 brins de 0,40 mm chacun, avec une charge de rupture de 25 kN. La vitesse de levage est de 23 mètres par minute, avec une hauteur maximale de levage de 25 mètres. Le treuil possède une fin de course en montée pour sécuriser les opérations.
Le réducteur est fabriqué avec un boîtier en aluminium moulé sous pression, équipé d’engrenages cylindriques à denture hélicoïdale, d’arbres montés sur roulements à billes et d’une lubrification permanente à la graisse, garantissant une performance fiable et durable. Le niveau sonore au poste de conduite est de 69 dB(A) en pression acoustique et 82,5 dB(A) en puissance acoustique, avec un niveau de vibration inférieur à 2,5 m/s².
Le treuil est installé sur un chevalet adapté, composé de deux cadres avec supports inclinés, un rail de coulissement de 3200 mm, deux barres inférieures d’assemblage et deux conteneurs de lestage. Le chevalet supporte une charge maximale de 300 kg, mesure 2230 mm de hauteur totale, avec un empattement de 1600 mm et un poids de 105 kg. Pour assurer la stabilité, il est recommandé d’introduire 153 kg de lest dans chaque conteneur ou d’ancrer le chevalet au sol avec des crampons tubulaires avec anneau.
Le treuil est commandé par une télécommande 24 V avec une portée de 25 mètres, permettant la montée et la descente de la charge. Un bouton d’arrêt d’urgence est disponible sur la télécommande pour une sécurité renforcée. L’utilisation du treuil est strictement verticale, sans traction oblique ni descente libre de la charge.
L’entretien régulier comprend la vérification bi-hebdomadaire du vissage des écrous, de l’alignement de la potence et du fonctionnement du frein. Le câble doit être contrôlé tous les trois mois conformément à la norme UNI ISO 4309 et remplacé en cas de détérioration.
Le treuil DM300/E ALTRAD 701280 est conforme aux normes de sécurité en vigueur, avec des plaquettes d’identification, des adhésifs de danger et des instructions visibles sur l’appareil. Cet équipement robuste et performant est idéal pour un usage chantier, offrant une manipulation sécurisée et un entretien facilité.
- force de levage : 300 kg
- vitesse de levage : 23 m/mn
- hauteur de levage : 25 m
- puissance du moteur monophasé : 1,45 kW
- tension : 230 V / 50 Hz
- poids : 47 kg
- diamètre du câble acier anti-giratoire : 6 mm
- longueur du câble : 25 m
- moteur asynchrone à courant alternatif auto-maintenu avec frein à disque
- indice de protection moteur : IP 55
- réducteur avec boîtier en aluminium moulé sous pression, engrenages cylindriques à denture hélicoïdale, arbres sur roulements à billes, lubrification permanente à la graisse
- fin de course en montée
- dimensions hors tout : longueur 580 mm, largeur 305 mm, hauteur 410 mm
- charge de rupture du câble : 25 kN
- niveau sonore au poste de conduite : 69 dB(A) en pression acoustique, 82,5 dB(A) en puissance acoustique
- niveau de vibration : inférieur à 2,5 m/s²
- télécommande 24 V portée 25 m
- référence fournisseur : 701280
L’utilisation du treuil doit se faire exclusivement en levage vertical, sans traction oblique par rapport à la verticale, et il est interdit de provoquer la descente libre de la charge. Pour arrêter la course du treuil, il suffit de relâcher le bouton de montée ou de descente sur la télécommande, ou d’utiliser le bouton d’arrêt d’urgence disponible sur celle-ci.
Avant chaque mise en service, il est nécessaire de vérifier que la tension électrique correspond à celle indiquée sur la plaquette d’identification du moteur et que le branchement à la terre est correctement réalisé. Pendant l’utilisation, il faut vérifier constamment que le câble s’enroule correctement sur le tambour, sans chevauchement ni desserrage, et qu’à la fin de la course maximale, au moins trois tours de câble restent enroulés sur le tambour.
Un entretien régulier est requis : tous les 15 jours, il faut vérifier le vissage des écrous, l’alignement de la potence et le fonctionnement du frein destiné à la suspension de la charge, avec réglage si nécessaire. Le câble doit être contrôlé tous les trois mois selon la norme UNI ISO 4309 et remplacé en cas de détérioration, notamment en cas de rupture de brins, d’usure grave, de défauts localisés, de sortie de l’âme du câble ou de renflement.
Le treuil ne doit pas être utilisé pour soulever des charges dont le poids dépasse la capacité nominale de 300 kg, ni pour soulever des personnes, ni pour des tractions obliques. Il est interdit de laisser des charges suspendues sans surveillance ou de permettre à des personnes non autorisées d’utiliser le treuil.
Le montage du treuil peut se faire soit sur un chevalet fourni par le fabricant, soit sur une structure portante compatible avec le rail de glissement, sous la responsabilité exclusive de l’utilisateur qui doit s’assurer de la stabilité et de la portée adéquate de la structure.
En résumé, le treuil s’utilise en levage vertical de charges jusqu’à 300 kg, avec une commande à distance sécurisée, sur un chevalet stabilisé par lest ou ancrage, avec des contrôles réguliers assurant la bonne tenue du câble et du mécanisme.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage de ce treuil électrique DM300/E ALTRAD ?
Le treuil électrique DM300/E ALTRAD supporte une charge maximale de 300 kg. Cette limite doit être strictement respectée pour garantir la sécurité et la durabilité de l’équipement.
Quels sont les éléments inclus pour l’installation et la stabilisation du treuil sur chantier ?
Le treuil est livré avec un chevalet complet comprenant deux cadres avec supports inclinés, un rail de coulissement de 3200 mm, deux barres d’assemblage et deux conteneurs de lestage. Pour assurer la stabilité, il est recommandé d’introduire 153 kg de lest dans chaque conteneur (total 306 kg) ou d’ancrer le chevalet au sol avec des crampons tubulaires avec anneau.
Comment fonctionne la commande du treuil et quelles précautions d’usage faut-il respecter ?
Le treuil est contrôlé par une télécommande 24 V avec une portée de 25 mètres, permettant la montée et la descente de la charge. Il est interdit d’utiliser le treuil pour des tractions obliques par rapport à la verticale et de provoquer la descente libre de la charge. Un arrêt d’urgence est disponible via un bouton rouge sur la télécommande.
Quelles sont les dimensions et caractéristiques techniques principales du treuil ?
Le treuil mesure 580 mm de longueur, 305 mm de largeur et 410 mm de hauteur, et pèse 47 kg. Il possède un moteur monophasé de 1,45 kW fonctionnant en 230 V / 50 Hz, un câble en acier de 6 mm de diamètre et 25 mètres de longueur, avec une vitesse de levage de 23 m/min et une hauteur maximale de levage de 25 mètres.
Quelles sont les recommandations d’entretien pour garantir la sécurité et la performance du treuil ?
Un entretien régulier est nécessaire : vérifier tous les 15 jours le vissage des écrous, l’alignement de la potence et le fonctionnement du frein. Le câble doit être contrôlé tous les trois mois selon la norme UNI ISO 4309 et remplacé en cas de détérioration. Le bon état du linguet de sécurité du crochet doit être vérifié quotidiennement.
