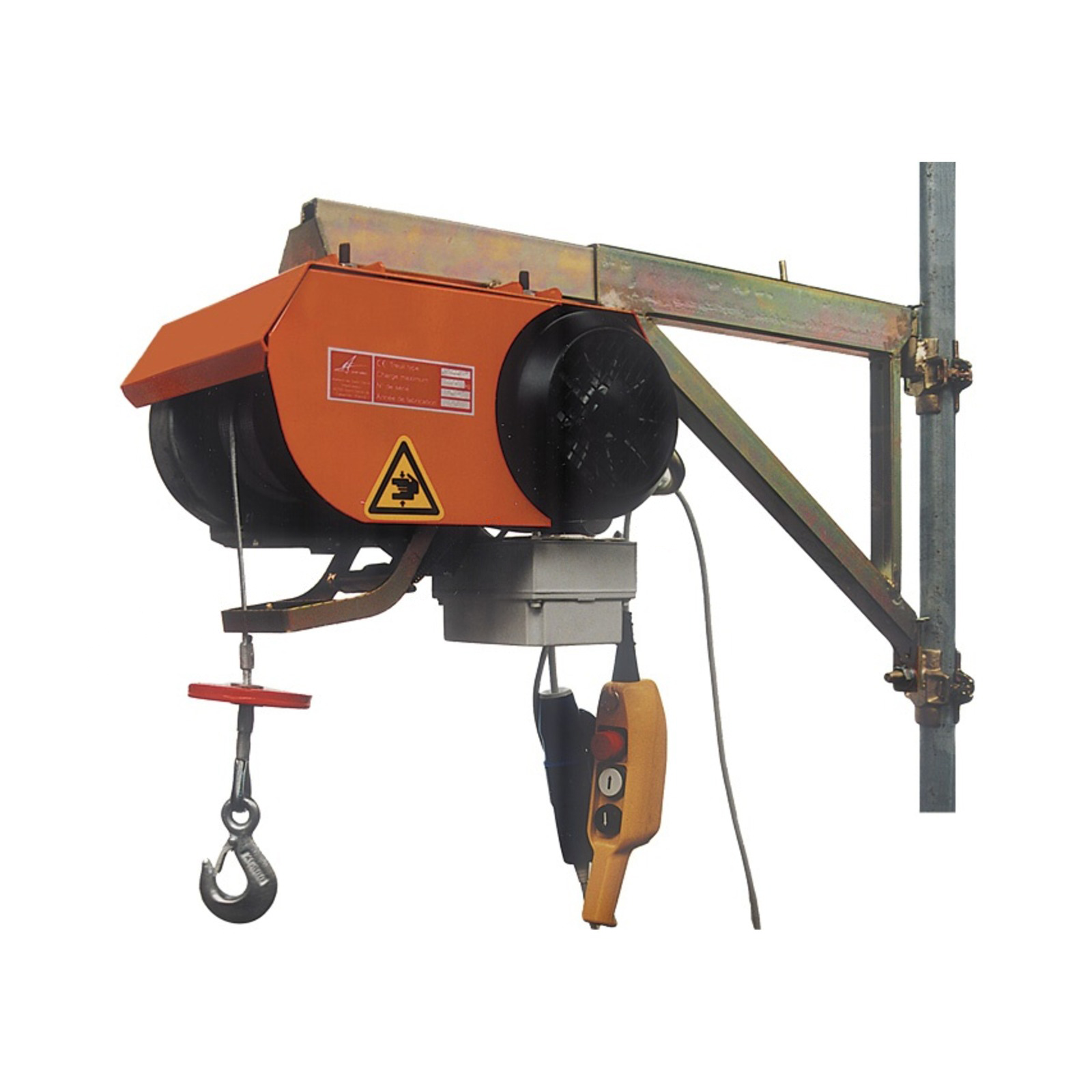

Treuil électrique DM200/APF 24 V 25 m ALTRAD 701250
Référence : A014701250
Découvrez Treuil électrique DM200/APF 24 V 25 m ALTRAD 701250 disponible à l'achat
- Capacité de levage de 200 kg avec moteur 0.75 kW
- Vitesse de levage rapide de 21 m par minute
- Câble acier anti-giratoire de 5 mm sur 25 m
- Structure légère en aluminium avec protection IP44
- Frein à disque auto-freinant pour sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique modèle DM 200/APF "Super Pro" ALTRAD est un équipement monophasé conçu pour le levage avec une capacité nominale de 200 kg.
Ce treuil est équipé d’un moteur monophasé 230 V/50 Hz d’une puissance de 0,75 kW.
Il intègre un moteur asynchrone à courant alternatif auto-maintenu avec frein à disque, assurant une sécurité optimale en maintenant la charge en position.
Le degré de protection du moteur est IP 55, avec une ventilation extérieure permanente et une lubrification assurée par graisse pour les engrenages.
Le niveau sonore mesuré au poste de conduite est de 69,5 dB(A).
Le treuil dispose d’un tambour frontal avec un câble d’acier de sécurité d’un diamètre de 5 mm et d’une longueur de 25 m.
Le câble est anti-giratoire, composé de 133 brins de 0,33 mm chacun, avec une charge de rupture déclarée de 17 kN.
La vitesse de levage est de 21 mètres par minute, avec une hauteur maximale de levage de 25 mètres.
Le poids du treuil avec potence télescopique et télécommande 24 V de 25 m est de 44 kg.
La potence télescopique, fournie en accessoire, est réglable en longueur de 90 cm à 120 cm et pèse 10 kg.
Le treuil est livré avec une télécommande à 3 boutons, disponible en version 230 V avec câble de 1 mètre ou en version 24 V avec câble de 25 mètres.
La structure du treuil est en aluminium, assurant légèreté et robustesse.
Il est équipé d’une poignée de manutention, d’une butée de fin de course haute, et d’un système de freinage automatique par frein à disque.
Le treuil est protégé contre les projections d’eau avec un indice IP44.
Le montage du treuil peut être réalisé de plusieurs manières :
- avec une potence spéciale à longueur fixe ou déboîtable fournie par le fabricant,
- à la base d’un montant d’échafaudage avec potence équipée de poulies de renvoi,
- sur un chevalet équipé d’un rail de coulissement et de galets adaptés,
- ou sur une structure portante réalisée par le client.
Le montage doit respecter les prescriptions de stabilité et de portée des structures porteuses, avec un serrage des étaux et crampons à l’aide de clés dynamométriques (65 Nm et 45 Nm selon les fixations).
Le treuil est compatible avec des accessoires tels que la paire de galets pour montage sur chevalet 300 kg (poids 8 kg) et une paire de bornes pour poteau avec serrage de diamètre 40 à 60 mm (poids 5 kg).
L’utilisation doit respecter les consignes de sécurité :
- vérification régulière de l’état du câble et du vissage des éléments mécaniques tous les 15 jours,
- contrôle de l’alignement de la potence,
- vérification du fonctionnement du frein de suspension de charge avec réglage possible,
- arrêt d’urgence accessible via un bouton rouge ou débranchement immédiat.
Le câble doit toujours rester enroulé correctement sur le tambour avec au moins trois tours de câble à la fin de la course.
Il est interdit d’utiliser le treuil pour des tractions obliques ou pour soulever des personnes.
Les dimensions hors tout du treuil sont 530 mm de longueur, 350 mm de largeur et 330 mm de hauteur.
Enfin, le treuil est conforme aux normes CE et bénéficie d’une conception robuste avec une attention particulière portée à la sécurité et à la facilité d’utilisation.
Ces informations sont détaillées dans la notice technique fournie par ALTRAD (pages 1 à 13), incluant les schémas d’assemblage, les caractéristiques techniques précises, les modalités de montage, les consignes de sécurité, ainsi que les plans éclatés des composants.
La structure du treuil est en aluminium, alliant légèreté et robustesse. Il est muni d’une poignée de manutention, d’une butée de fin de course haute, et d’un tambour frontal équipé d’un câble d’acier anti-giratoire de 5 mm de diamètre et 25 m de longueur. Ce câble est composé de 133 brins de 0,33 mm chacun, avec une charge de rupture de 17 kN. La vitesse de levage est de 21 mètres par minute, avec une hauteur maximale de levage de 25 mètres.
Les dimensions hors tout du treuil sont 530 mm de longueur, 350 mm de largeur et 330 mm de hauteur. Le poids total est de 44 kg, incluant une potence télescopique en accessoire réglable de 90 cm à 120 cm (poids 10 kg). La télécommande à 3 boutons est disponible en version 230 V avec câble de 1 mètre ou en version 24 V avec câble de 25 mètres.
Le montage du treuil peut être effectué de plusieurs façons : avec une potence spéciale à longueur fixe ou déboîtable, à la base d’un montant d’échafaudage avec potence équipée de poulies de renvoi, sur un chevalet équipé d’un rail de coulissement et de galets adaptés, ou sur une structure portante réalisée par le client. Ce montage doit respecter les prescriptions de stabilité et de serrage avec des clés dynamométriques selon les fixations.
Le treuil est compatible avec des accessoires tels que la paire de galets pour montage sur chevalet 300 kg et la paire de bornes pour poteau avec serrage de diamètre 40 à 60 mm.
Les consignes de sécurité recommandent une vérification régulière de l’état du câble, du vissage des éléments mécaniques, du fonctionnement du frein de suspension de charge, ainsi que le maintien d’au moins trois tours de câble enroulés sur le tambour à la fin de la course. L’utilisation du treuil est strictement réservée au levage vertical, sans traction oblique ni levage de personnes.
Le niveau sonore mesuré au poste de conduite est de 69,5 dB(A). Ce treuil est conforme aux normes CE et bénéficie d’une conception robuste avec une attention particulière portée à la sécurité et à la facilité d’utilisation.
- force de levage : 200 kg
- vitesse de levage : 21 m/mn
- hauteur de levage : 25 m
- puissance du moteur : 0,75 kW
- niveau sonore : 69,5 dB
- diamètre du câble acier anti-giratoire : 5 mm
- longueur du treuil : 530 mm
- largeur du treuil : 350 mm
- hauteur du treuil : 330 mm
- moteur monophasé : 230 V / 50 Hz
- poids : 44 kg
- version télécommande 230 V, longueur 1 m
- version télécommande 24 V, longueur 25 m
- structure en aluminium
- indice de protection moteur : IP 55
- indice de protection treuil : IP 44
- frein à disque auto-freinant
- tambour frontal
- câble d’acier longueur 25 m
- potence télescopique réglable de 90 cm à 120 cm (accessoire)
Pour utiliser le treuil, il faut brancher l’alimentation électrique correspondant au voltage indiqué sur la plaquette du moteur, puis vérifier que le câble d’acier est bien enroulé sur le tambour avec au moins trois tours à la fin de la course. L’opérateur commande la montée ou la descente de la charge via une télécommande à 3 boutons. Le câble doit toujours être maintenu en tension et s’enrouler correctement sur le tambour, sans désserrage ni chevauchement.
Le treuil est destiné exclusivement au levage vertical de charges, avec une capacité nominale de 200 kg. Il est interdit d’utiliser le treuil pour des tractions obliques ou pour soulever des personnes. En cas d’arrêt d’urgence, il faut appuyer sur le bouton rouge ou débrancher immédiatement la prise électrique.
Il est nécessaire de vérifier régulièrement, au minimum tous les 15 jours, le vissage des écrous et vis du treuil et de son support, l’alignement de la potence, ainsi que le fonctionnement du frein de suspension de charge et d’effectuer un réglage si nécessaire. En cas de dysfonctionnement du déroulement du câble, il faut dérouler entièrement le câble et le rembobiner correctement sous tension.
Le résultat attendu est un levage sécurisé et contrôlé de charges jusqu’à 200 kg, avec un enroulement correct du câble sur le tambour et une suspension stable de la charge sans mouvements brusques ni déséquilibres.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité de levage maximale du treuil DM200/APF ALTRAD ?
Le treuil électrique DM200/APF supporte une charge maximale de levage de 200 kg. Cette capacité nominale est indiquée clairement dans les caractéristiques techniques et sur la plaquette d’identification du produit.
Quels sont les critères à vérifier pour le montage du treuil sur une structure porteuse ?
Le montage doit respecter la stabilité et la portée des structures porteuses selon les dimensions et conditions d’utilisation. Les serrages des étaux et crampons doivent être réalisés avec des clés dynamométriques aux couples spécifiés (65 Nm et 45 Nm). Le client est responsable de la conformité et de la sécurité du montage.
Comment est assurée la sécurité lors de la suspension de la charge ?
Le treuil est équipé d’un frein à disque auto-freinant qui maintient la charge en position. Un arrêt d’urgence est accessible via un bouton rouge ou par débranchement immédiat. Il est interdit d’utiliser le treuil pour soulever des personnes ou pour des tractions obliques.
Quelles sont les dimensions et le poids du treuil avec ses accessoires ?
Le treuil mesure 530 mm de longueur, 350 mm de largeur et 330 mm de hauteur. Le poids total du treuil avec potence télescopique (réglable de 90 cm à 120 cm) et télécommande 24 V de 25 m est de 44 kg pour le treuil et 10 kg pour la potence.
Quels sont les contrôles et entretiens périodiques recommandés pour le treuil ?
Il est recommandé de vérifier tous les 15 jours le vissage des éléments mécaniques, l’alignement de la potence, et le fonctionnement du frein de suspension de charge avec réglage si nécessaire. Le câble doit être inspecté régulièrement pour détecter toute usure ou dommage, et remplacé selon les critères définis par la norme UNI ISO 4309.
Quels accessoires sont compatibles avec ce treuil ?
Le treuil DM200/APF peut être monté avec une potence télescopique réglable, une paire de galets pour montage sur chevalet 300 kg, ainsi qu’une paire de bornes pour poteau avec serrage de diamètre 40 à 60 mm. Ces accessoires facilitent l’adaptation du treuil à différents types de montage et conditions de chantier.
