Treuil électrique levage DM 200/AP ALTRAD 701260
Référence : A014701260
Découvrez Treuil électrique levage DM 200/AP ALTRAD 701260 disponible à l'achat
- Capacité de levage de 200 kg pour charges lourdes
- Vitesse de levage rapide de 21 m par minute
- Moteur monophasé 230 V avec frein à disque sécurisé
- Câble acier anti-giratoire de 50 m pour une grande portée
- Indice de protection IP44 contre les projections d’eau
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique de levage ALTRAD modèle DM 200/AP est conçu pour le levage d’éléments d’échafaudage en cours de montage ou de démontage.

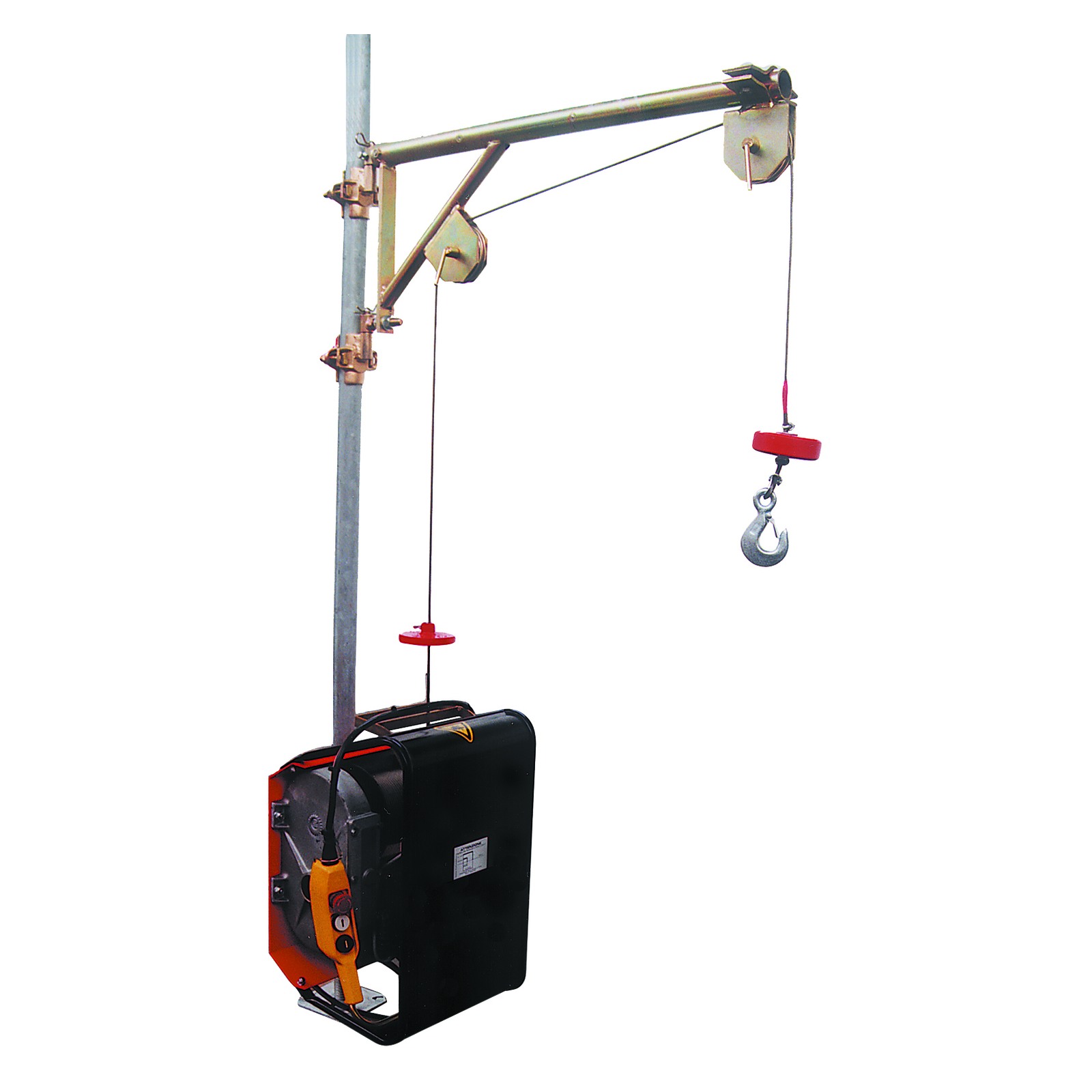

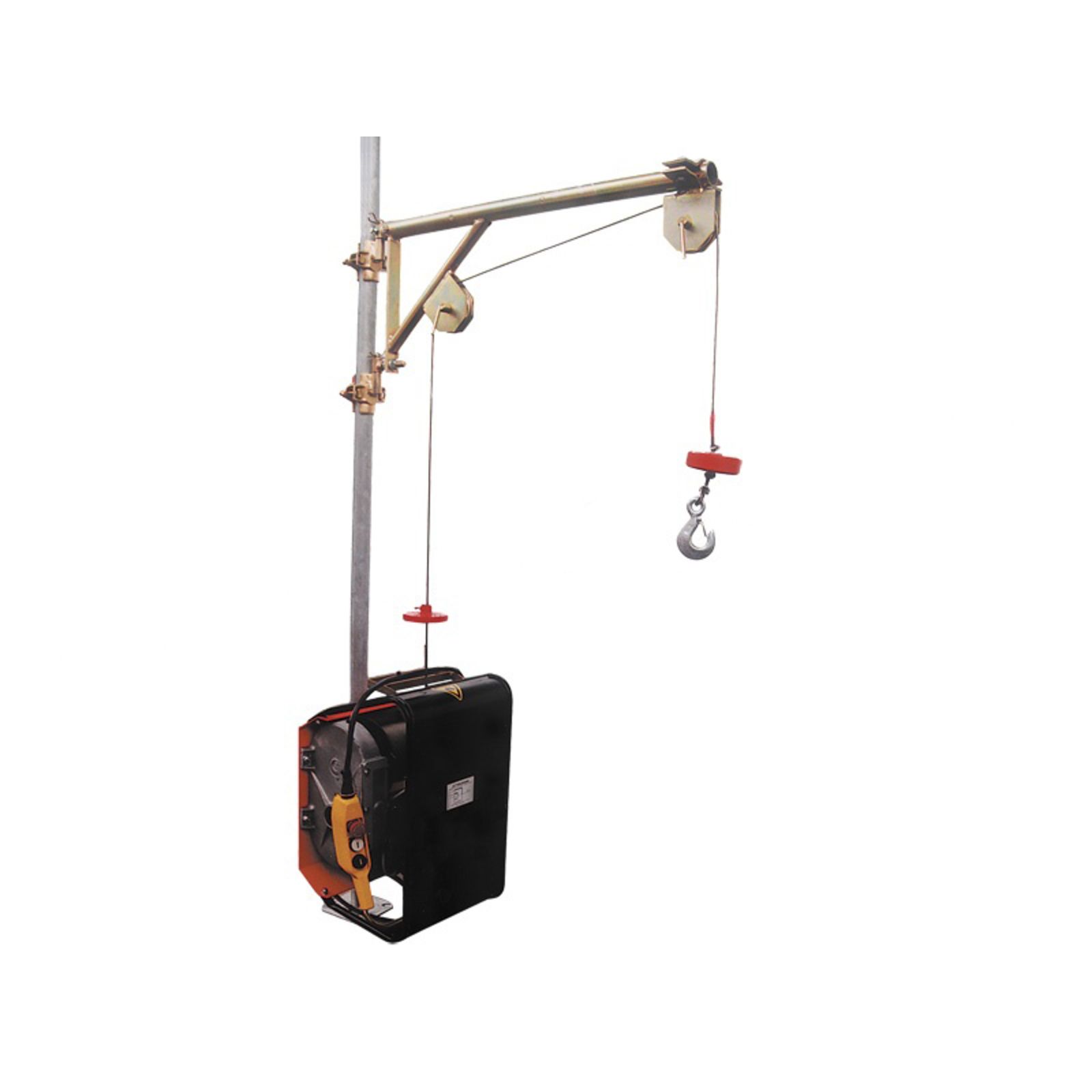

Il est constitué de deux parties qui se fixent sur les montants de l’échafaudage.
Le treuil est équipé d’un moteur électrique monophasé 230 V/50 Hz d’une puissance de 0,85 kW.
Ce moteur asynchrone à courant alternatif est auto-maintenu et doté d’un frein à disque pour assurer la sécurité.
Le degré de protection du moteur est IP44, garantissant une protection contre les projections d’eau.
La force de levage nominale est de 200 kg.
La vitesse de levage est de 21 mètres par minute.
Le câble en acier de sécurité a un diamètre de 5 mm, est anti-giratoire, et sa longueur est de 50 mètres.
Le treuil est équipé d’une télécommande de 24 V avec un câble de 25 mètres.
Les dimensions du treuil sont les suivantes : longueur 570 mm, largeur 350 mm, hauteur 430 mm.
Le poids total du treuil est de 65 kg.
Le niveau sonore au poste de conduite est de 69 dB(A).
Le treuil est conçu pour un montage sur échafaudage avec une potence spéciale, qui peut être fixe ou déboîtable.
Il peut également être monté sur chevalet équipé d’un rail de coulissement, avec des conteneurs de lestage ou des crampons pour l’ancrage.
Le montage doit être réalisé en respectant les prescriptions de stabilité et de sécurité, notamment l’utilisation de clés dynamométriques pour le serrage des étaux et crampons.
Le fonctionnement du treuil est assuré par une commande à deux boutons avec arrêt d’urgence.
Le câble doit toujours être maintenu en tension pendant l’enroulement pour éviter tout désordre ou chevauchement.
Il est interdit de provoquer la descente libre de la charge ou d’utiliser le treuil pour des tractions obliques par rapport à la verticale.
L’entretien régulier comprend la vérification tous les 15 jours du vissage des écrous et vis, de l’alignement de la potence, et du fonctionnement du frein de suspension de charge.
Le câble en acier doit être inspecté tous les trois mois conformément à la norme UNI ISO 4309, avec un contrôle visuel des brins et une attestation de conformité.
Le treuil est livré avec une console standard incluse.
Les matériaux utilisés comprennent un boîtier en aluminium moulé sous pression pour le réducteur, des engrenages cylindriques à denture hélicoïdale, et une lubrification permanente à la graisse.
Ce treuil est conforme aux normes de sécurité en vigueur et est adapté aux conditions d’utilisation sur chantier, avec une bonne résistance aux projections d’eau et un niveau sonore maîtrisé.
En résumé, le treuil électrique ALTRAD DM 200/AP est un équipement performant et sûr pour le levage des éléments d’échafaudage, offrant une capacité de 200 kg, une vitesse de levage efficace, et une conception robuste adaptée aux conditions de chantier.
Ce treuil est équipé d’un moteur électrique monophasé 230 V / 50 Hz d’une puissance de 0,85 kW. Ce moteur asynchrone à courant alternatif est auto-maintenu et dispose d’un frein à disque garantissant la sécurité lors des opérations de levage. Le moteur bénéficie d’un degré de protection IP44, assurant une résistance efficace contre les projections d’eau, ce qui le rend adapté aux conditions de chantier.
La force de levage nominale est de 200 kg, avec une vitesse de levage de 21 mètres par minute. Le câble en acier de sécurité, d’un diamètre de 5 mm et anti-giratoire, mesure 50 mètres de long, permettant un levage efficace sur de grandes hauteurs. Le treuil est commandé via une télécommande de 24 V reliée par un câble de 25 mètres, offrant une manipulation pratique et sécurisée.
Les dimensions du treuil sont de 570 mm de longueur, 350 mm de largeur et 430 mm de hauteur, avec un poids total de 65 kg. Le niveau sonore mesuré au poste de conduite est de 69 dB(A), garantissant un environnement de travail maîtrisé en termes de bruit.
Le treuil peut être monté sur échafaudage avec une potence spéciale, fixe ou déboîtable, ou sur chevalet équipé d’un rail de coulissement, avec possibilité d’ajouter des conteneurs de lestage ou des crampons pour assurer l’ancrage. Le montage doit respecter les prescriptions de stabilité et de sécurité, notamment l’utilisation de clés dynamométriques pour le serrage des étaux et crampons.
Le fonctionnement s’effectue via une commande à deux boutons avec arrêt d’urgence. Il est recommandé de maintenir le câble en tension pendant l’enroulement pour éviter tout désordre ou chevauchement. L’utilisation du treuil est prévue uniquement pour le levage vertical, sans tractions obliques ni descentes libres de charge.
L’entretien régulier inclut la vérification toutes les deux semaines du serrage des écrous et vis, de l’alignement de la potence, et du frein de suspension de charge. Le câble en acier doit être inspecté tous les trois mois conformément à la norme UNI ISO 4309, avec un contrôle visuel des brins et une attestation de conformité.
Les matériaux utilisés pour le treuil comprennent un boîtier en aluminium moulé sous pression pour le réducteur, des engrenages cylindriques à denture hélicoïdale, et une lubrification permanente à la graisse, assurant robustesse et durabilité.
Ce treuil répond aux normes de sécurité en vigueur et est parfaitement adapté aux conditions d’utilisation sur chantier, combinant performance, sécurité et robustesse pour faciliter le levage des éléments d’échafaudage.
- force de levage : 200 kg
- vitesse de levage : 21 m/mn
- longueur du câble : 50 m
- moteur monophasé : 230 V / 50 Hz
- puissance du moteur : 0,85 kW
- niveau sonore : 69 dB(A)
- protection contre projection d’eau : IP44
- longueur télécommande 24 V : 25 m
- diamètre du câble acier anti-giratoire : 5 mm
- longueur du treuil : 570 mm
- largeur du treuil : 350 mm
- hauteur du treuil : 430 mm
- poids du treuil : 65 kg
- marque : altrad
- référence fournisseur : 701260
Le treuil peut être monté de plusieurs façons : avec une potence spéciale (fixe ou déboîtable), à la base d’un montant d’échafaudage, ou sur un chevalet équipé d’un rail de coulissement, avec conteneurs de lestage ou crampons pour l’ancrage. Le montage doit respecter les prescriptions de stabilité, notamment le serrage des étaux et crampons à l’aide de clés dynamométriques.
Le fonctionnement s’effectue par une commande à deux boutons avec arrêt d’urgence. Pendant l’enroulement, le câble doit être maintenu en tension pour éviter désordre ou chevauchement. Il est interdit d’utiliser le treuil pour des tractions obliques ou pour provoquer la descente libre de la charge.
Avant mise en service, il faut vérifier la correspondance du voltage, la mise à la terre, et la section adéquate du cordon d’alimentation. Lors de l’utilisation, il est nécessaire de contrôler régulièrement que le câble s’enroule correctement, tour contre tour, sans chevauchement.
L’entretien comprend la vérification toutes les deux semaines du vissage des écrous et vis, de l’alignement de la potence, et du frein de suspension de charge, avec réglage si nécessaire. Le câble en acier doit être inspecté tous les trois mois selon la norme UNI ISO 4309, avec un contrôle visuel des brins et une attestation de conformité.
En cas de dysfonctionnement lié au déroulement du câble (désordre ou chevauchement), il faut dérouler le câble et le rebobiner correctement en le maintenant toujours en tension.
Le résultat attendu est un levage vertical des éléments d’échafaudage, réalisé de manière régulière et sécurisée, avec un déroulement du câble conforme et sans chevauchement.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage du treuil DM 200/AP ALTRAD ?
La force de levage nominale du treuil est de 200 kg, ce qui correspond à sa capacité maximale pour soulever des éléments d’échafaudage en toute sécurité.
Quelles sont les dimensions et le poids du treuil électrique DM 200/AP ?
Le treuil mesure 570 mm de longueur, 350 mm de largeur et 430 mm de hauteur. Son poids total est de 65 kg, ce qui doit être pris en compte pour le montage et la manutention.
Comment se fait le montage du treuil sur un échafaudage ?
Le treuil se fixe sur les montants de l’échafaudage à l’aide d’une potence spéciale, qui peut être fixe ou déboîtable. Il peut également être installé sur un chevalet avec un rail de coulissement, des conteneurs de lestage ou des crampons pour l’ancrage, en respectant les prescriptions de stabilité et de serrage avec une clé dynamométrique.
Quelles sont les précautions d’utilisation à respecter pour le câble de levage ?
Le câble en acier de 5 mm de diamètre doit toujours être maintenu en tension pendant l’enroulement pour éviter les chevauchements. Il est interdit de provoquer une descente libre de la charge ou d’utiliser le treuil pour des tractions obliques. Le câble doit être inspecté tous les trois mois selon la norme UNI ISO 4309, avec un contrôle visuel des brins et une attestation de conformité.
Quels sont les critères électriques et de sécurité à vérifier avant l’installation ?
Le treuil fonctionne sur un moteur monophasé 230 V/50 Hz avec une puissance de 0,85 kW. Il est impératif de vérifier la compatibilité électrique, la mise à la terre de l’appareil et d’utiliser un interrupteur différentiel 30 mA pour la protection. Le branchement électrique doit être réalisé avec des conducteurs de section adaptée selon la longueur du câble d’alimentation.
Quelles sont les opérations d’entretien régulières à effectuer ?
Il est recommandé de vérifier tous les 15 jours le vissage des écrous et vis, l’alignement de la potence et le bon fonctionnement du frein de suspension de charge. Le câble doit faire l’objet d’un contrôle trimestriel conformément à la réglementation. Toute anomalie constatée doit être corrigée rapidement pour garantir la sécurité et la fiabilité du treuil.
