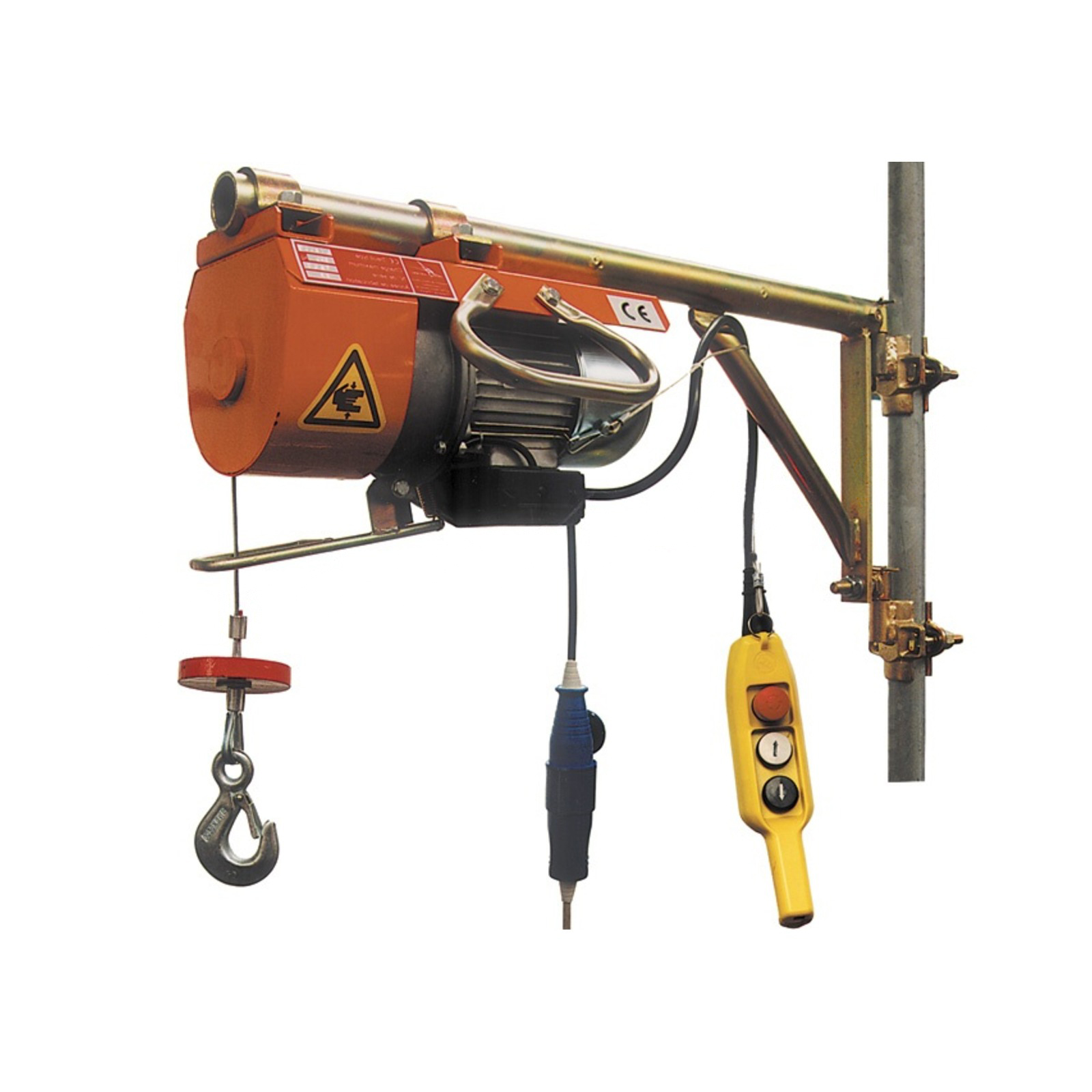

Treuil électrique Pro 150 kg DM150/E ALTRAD 701430
Référence : A014701430
Découvrez Treuil électrique Pro 150 kg DM150/E ALTRAD 701430 disponible à l'achat
- Levage sécurisé jusqu’à 150 kg avec moteur 0.75 kW
- Vitesse de levage rapide de 21 m par minute
- Câble acier de 4 mm et 25 m pour une grande portée
- Protection IP 55 contre les projections d’eau
- Installation flexible avec potence ou brides de fixation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique Pro 150 kg DM150/E ALTRAD est un équipement professionnel conçu pour le levage de charges jusqu’à 150 kg.
Ce treuil monophasé fonctionne sous une alimentation de 230 V/50 Hz avec une puissance moteur de 0,75 kW.
Il est équipé d’un moteur asynchrone auto-freinant avec frein à disque et bénéficie d’un degré de protection IP 55, garantissant une protection contre les projections d’eau.
La lubrification est permanente grâce à un boîtier réducteur en aluminium moulé sous pression, avec engrenages cylindriques à denture hélicoïdale montés sur roulements à billes.
Le tambour longitudinal permet un enroulement régulier du câble acier de sécurité d’un diamètre de 4 mm et d’une longueur de 25 mètres.
Le câble est composé de 133 brins de 0,27 mm chacun, avec une charge de rupture déclarée de 11 kN.
Le treuil dispose d’une vitesse de levage de 21 mètres par minute et peut atteindre une hauteur maximale de levage de 16 mètres.
Le niveau sonore au poste de conduite est de 69,5 dB(A) et le niveau de vibration est inférieur à 2,5 m/s².
Les dimensions du treuil sont de 415 mm de longueur, 210 mm de largeur et 310 mm de hauteur.
Le poids total du treuil est de 31 kg en version avec potence standard, ou 23 kg pour la version avec brides de fixation pour tube de diamètre 49 mm.
La potence standard a un diamètre de 49 mm, une longueur de 90 cm et pèse 8 kg.
Le treuil est livré avec une télécommande 230 V à 3 boutons et un câble de 1 mètre, facilitant son utilisation.
Il comprend une poignée de manutention, une butée de fin de course en montée, et une carcasse en aluminium assurant robustesse et légèreté.
Le montage du treuil peut se faire de plusieurs façons :
- fixation sur potence fournie par le fabricant,
- installation sur un chevalet équipé d’un rail de coulissement,
- montage sur une structure portante réalisée par le client.
Dans tous les cas, la stabilité et la portée de la structure doivent être conformes aux normes en vigueur.
Un soin particulier doit être apporté à l’alignement et au serrage des étaux et cavaliers lors du montage, avec des couples de serrage précis (65 Nm pour les étaux articulés, 45 Nm pour les cavaliers).
L’axe du tambour doit être horizontal pour assurer un bon enroulement du câble.
Le treuil est équipé d’un système de fin de course pour arrêter automatiquement la montée.
Pour arrêter la course, il suffit de relâcher les boutons de montée ou descente sur la télécommande.
Un bouton d’arrêt d’urgence permet une coupure immédiate de l’alimentation.
L’utilisation du treuil est strictement réservée au levage de charges verticales, sans traction oblique.
Il est interdit de lever des charges supérieures à la capacité nominale, de soulever des personnes, ou de laisser des charges suspendues sans surveillance.
L’entretien régulier comprend le contrôle du câble tous les trois mois conformément à la norme UNI ISO 4309, le contrôle du serrage des vis et écrous, l’alignement de la potence et le réglage du frein.
Le remplacement du câble doit être effectué par du personnel spécialisé, en utilisant des manchons en aluminium conformes à la norme européenne UNI EN 14492-2.
Le treuil est conforme aux normes de sécurité et dispose des plaquettes d’identification et d’avertissement nécessaires.
Il est livré avec un manuel complet précisant les conditions d’installation, d’utilisation et d’entretien.
En résumé, le treuil électrique Pro 150 kg DM150/E ALTRAD est un équipement robuste, performant et sécurisé, adapté aux besoins professionnels de levage léger avec une grande facilité d’installation et d’utilisation.
Le treuil est doté d’un tambour longitudinal permettant un enroulement régulier d’un câble acier de sécurité de 4 mm de diamètre et 25 mètres de longueur, composé de 133 brins de 0,27 mm chacun, avec une charge de rupture de 11 kN. La vitesse de levage atteint 21 mètres par minute, avec une hauteur maximale de levage de 16 mètres. Le niveau sonore mesuré au poste de conduite est de 69,5 dB(A) et le niveau de vibration est inférieur à 2,5 m/s².
La lubrification est permanente grâce à un boîtier réducteur en aluminium moulé sous pression, avec des engrenages cylindriques à denture hélicoïdale montés sur roulements à billes. La carcasse en aluminium allie robustesse et légèreté.
Le treuil mesure 415 mm de longueur, 210 mm de largeur et 310 mm de hauteur. Deux versions sont disponibles : une avec potence standard (diamètre 49 mm, longueur 90 cm, poids 8 kg) pour un poids total de 31 kg, et une autre avec brides de fixation pour tube de diamètre 49 mm, pesant 23 kg.
L’équipement est livré avec une télécommande 230 V à 3 boutons et un câble de 1 mètre, facilitant la commande à distance. Il intègre une poignée de manutention, une butée de fin de course en montée pour arrêter automatiquement la levée, ainsi qu’un bouton d’arrêt d’urgence pour une coupure immédiate de l’alimentation.
Le montage peut être réalisé sur la potence fournie, sur un chevalet équipé d’un rail de coulissement, ou sur une structure portante réalisée par le client, en respectant les normes de stabilité et de portée. Un soin particulier doit être apporté à l’alignement et au serrage des étaux et cavaliers, avec des couples de serrage précis (65 Nm pour les étaux articulés, 45 Nm pour les cavaliers). L’axe du tambour doit être horizontal pour garantir un bon enroulement du câble.
L’utilisation est strictement réservée au levage vertical de charges, sans traction oblique. Il est interdit de lever des charges supérieures à la capacité nominale, de soulever des personnes ou de laisser des charges suspendues sans surveillance.
L’entretien comprend un contrôle trimestriel du câble selon la norme UNI ISO 4309, la vérification du serrage des vis et écrous, l’alignement de la potence et le réglage du frein. Le remplacement du câble doit être effectué par du personnel spécialisé, avec des manchons en aluminium conformes à la norme européenne UNI EN 14492-2.
Le treuil est conforme aux normes de sécurité en vigueur et est équipé des plaquettes d’identification et d’avertissement nécessaires. Il répond aux exigences des professionnels recherchant un matériel robuste, performant et sécurisé pour des opérations de levage léger avec une grande facilité d’installation et d’utilisation.
- force de levage : 150 kg
- moteur monophasé 230 V/50 Hz, puissance 0,75 kW
- vitesse de levage : 21 m/mn
- hauteur de levage : 16 m
- niveau sonore : 69,5 dB
- diamètre du câble acier : 4 mm
- longueur du treuil : 415 mm
- largeur du treuil : 210 mm
- hauteur du treuil : 310 mm
- version avec brides de fixation pour tube ø 49 mm, poids : 23 kg
- version avec potence standard, poids : 31 kg
- potence standard : diamètre 49 mm, longueur 90 cm, poids 8 kg
Le treuil doit être monté sur une potence fournie, un chevalet équipé d’un rail de coulissement, ou une structure portante réalisée par l’utilisateur, en veillant à l’alignement et au serrage corrects des étaux et cavaliers avec des couples de serrage précis (65 Nm pour les étaux articulés, 45 Nm pour les cavaliers). L’axe du tambour doit être horizontal pour assurer un enroulement régulier du câble.
L’utilisation est strictement réservée au levage vertical, sans traction oblique. Il est interdit de lever des charges supérieures à la capacité nominale, de soulever des personnes, ou de laisser des charges suspendues sans surveillance.
Pendant l’utilisation, il est important de surveiller le déroulement du câble sur le tambour pour éviter tout desserrage ou chevauchement. En cas d’enroulement irrégulier, il faut dérouler puis rebobiner le câble en le maintenant toujours en tension.
L’entretien comprend le contrôle trimestriel du câble, la vérification du serrage des vis et écrous, l’alignement de la potence et le réglage du frein si nécessaire. Le remplacement du câble doit être effectué par du personnel spécialisé, en utilisant des manchons en aluminium conformes à la norme européenne UNI EN 14492-2.
Le treuil est destiné à un usage professionnel pour le levage léger dans des environnements où une alimentation monophasée 230 V/50 Hz est disponible.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelle est la capacité maximale de levage de ce treuil électrique ?
Le treuil électrique Pro DM150/E ALTRAD supporte une charge maximale de 150 kg en levage vertical. Il est strictement interdit de lever des charges supérieures à cette capacité ou de réaliser des tractions obliques.
Quels sont les modes de fixation possibles pour ce treuil ?
Le treuil peut être monté sur une potence standard fournie, sur des brides pour tube de diamètre 49 mm, sur un chevalet équipé d’un rail de coulissement, ou sur une structure portante réalisée par le client. Dans tous les cas, la stabilité et la portée de la structure doivent respecter les normes en vigueur.
Quelles sont les précautions à prendre lors du montage ?
Il est essentiel d’aligner et de serrer correctement les étaux articulés avec une clé dynamométrique à 65 Nm et les cavaliers à 45 Nm. L’axe du tambour doit être horizontal pour assurer un enroulement régulier du câble acier.
Comment fonctionne la sécurité de fin de course et l’arrêt d’urgence ?
Le treuil est équipé d’une butée de fin de course en montée qui arrête automatiquement le levage. La télécommande à 3 boutons permet de contrôler la montée, la descente et l’arrêt. Un bouton d’arrêt d’urgence coupe immédiatement l’alimentation électrique.
Quels sont les éléments à contrôler régulièrement pour assurer la sécurité et la durabilité ?
Il est recommandé de vérifier tous les 15 jours le serrage des vis et écrous, l’alignement de la potence, et le réglage du frein. Le câble doit être contrôlé tous les 3 mois conformément à la norme UNI ISO 4309, et remplacé par un personnel spécialisé si nécessaire, en utilisant des manchons conformes à la norme UNI EN 14492-2.
Quelles sont les contraintes d’utilisation à respecter ?
L’utilisation est réservée au levage vertical de charges. Il est interdit de soulever des personnes, de laisser des charges suspendues sans surveillance, de lever des charges mal élinguées ou obliques, et d’utiliser le treuil pour des charges empêchant la visibilité de l’opérateur.
