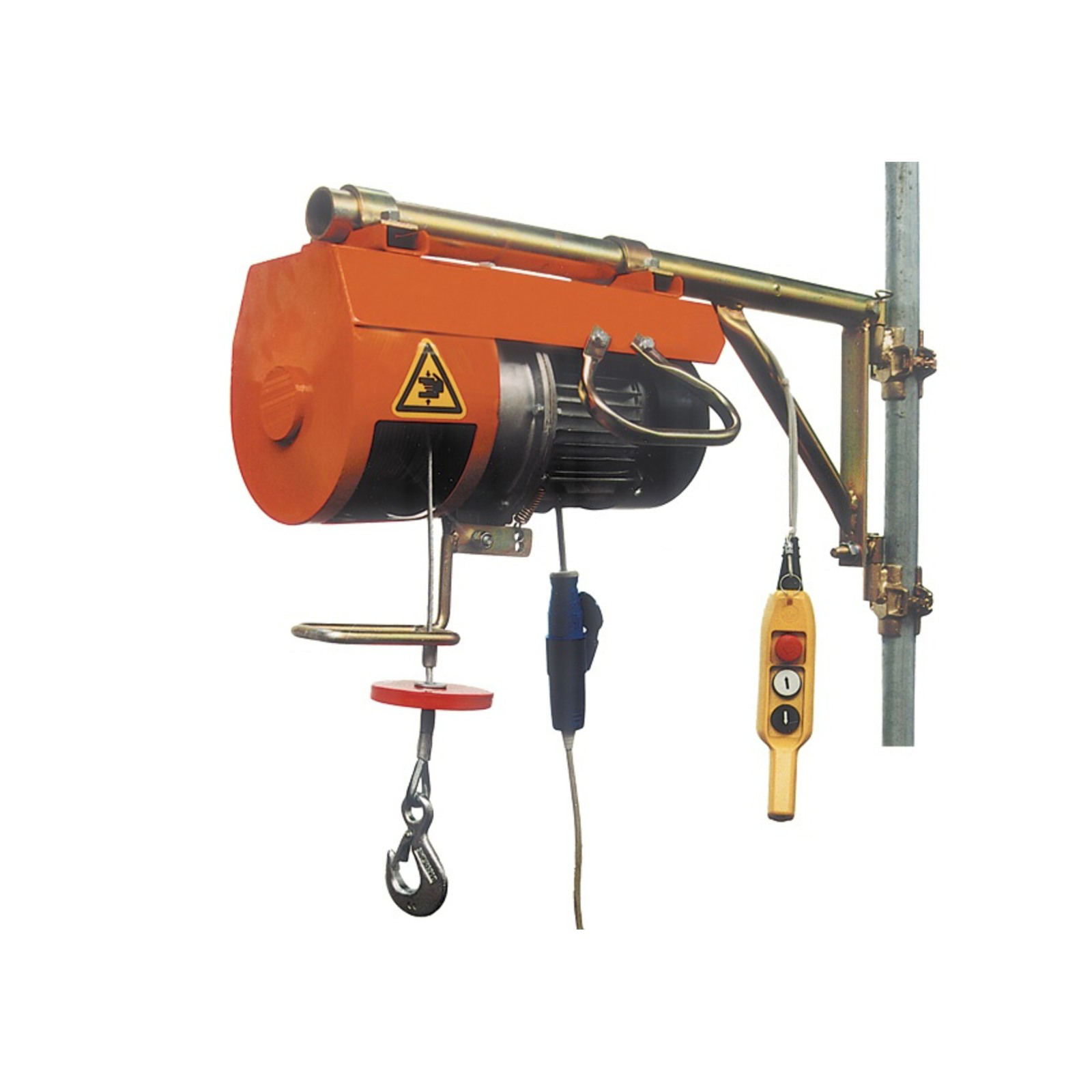

Treuil électrique Super Pro 200 kg ALTRAD 701200
Référence : A014701200
Découvrez Treuil électrique Super Pro 200 kg ALTRAD 701200 disponible à l'achat
- Force de levage jusqu’à 200 kg pour charges lourdes
- Vitesse de levage rapide de 25 m/min pour gain de temps
- Câble acier anti-giratoire de 5 mm pour sécurité optimale
- Protection moteur IP 44 contre les projections d’eau
- Frein à disque auto-freinant garantissant la sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le treuil électrique Super Pro 200 kg ALTRAD, modèle DM 200/F, est un équipement monophasé performant destiné au levage de charges jusqu'à 200 kg.
Il est équipé d’un moteur monophasé 230 V/50 Hz d’une puissance de 0,75 kW, avec un frein à disque auto-freinant assurant la sécurité lors de la suspension des charges.
Le moteur bénéficie d’une protection contre les projections d’eau IP 44 (page 1 du document) et d’une ventilation extérieure permanente pour un fonctionnement optimal.
Le treuil est monté sur une carcasse en aluminium robuste, avec un tambour longitudinal pour l’enroulement du câble.
Deux versions sont disponibles en fonction de la longueur du câble acier anti-giratoire de 5 mm de diamètre : une version avec câble de 25 m (référence 701200, poids 50 kg) et une version avec câble de 40 m (référence 701210, poids 55 kg).
Le câble est composé de 133 brins d’un diamètre de 0,33 mm chacun, avec une charge de rupture déclarée de 17 kN, garantissant une grande résistance et sécurité.
Le treuil présente une vitesse de levage de 25 m/min, avec des dimensions compactes de 510 mm de longueur, 300 mm de largeur et 385 mm de hauteur.
Le poids du treuil seul est de 37 kg (sans potence ni accessoires).
Il peut être monté de différentes façons :
- Sur une potence tubulaire standard de 90 cm de longueur et 49 mm de diamètre (poids 8 kg).
- Sur un chevalet de portée 300 kg équipé de galets pour le glissement, avec possibilité d’ajouter des conteneurs de lestage pour assurer la stabilité.
- Sur une structure portante réalisée par le client, avec fixation possible sur tubulaire Ø 48 mm ou sur rail compatible.
Le treuil est livré avec une télécommande filaire de 1 mètre comportant 3 boutons (montée, descente, arrêt d’urgence) en 230 V.
La commande est simple et sécurisée, avec un arrêt d’urgence accessible.
Sur le plan technique, le moteur est un moteur asynchrone monophasé à courant alternatif avec un rapport de réduction de 1:26,60.
Le niveau sonore au poste de conduite est de 69,5 dB(A) et le niveau de puissance acoustique atteint 82,5 dB(A).
Le niveau de vibration est inférieur à 2,5 m/s², garantissant un confort d’utilisation.
Le treuil est équipé d’une butée de fin de course en montée pour éviter tout dépassement accidentel.
La lubrification est permanente grâce à une graisse adaptée et le réducteur est en aluminium moulé sous pression avec engrenages cylindriques à denture hélicoïdale.
L’installation électrique doit être conforme aux normes de sécurité, avec une prise de terre efficace et un dispositif différentiel très sensible (Id=0,03A) pour la protection contre les surcharges et contacts indirects.
La section du câble d’alimentation doit être adaptée à la longueur du câble (par exemple 2,5 mm² pour 30 m).
L’utilisation du treuil est réservée au levage vertical de charges bien élinguées et visibles par l’opérateur.
Il est interdit d’effectuer des tractions obliques, de soulever des personnes ou de laisser des charges suspendues sans surveillance.
Le déroulement du câble doit être contrôlé régulièrement afin d’éviter tout chevauchement ou desserrage.
Un entretien régulier est recommandé, notamment le contrôle du vissage des écrous, l’alignement de la potence, et le réglage du frein tous les 15 jours.
Le câble doit être inspecté trimestriellement conformément à la norme UNI ISO 4309, en vérifiant l’état des brins, la corrosion, l’usure et les déformations.
Le treuil est livré avec des plaquettes d’identification et de sécurité clairement visibles, comprenant les informations sur le modèle, la charge maximale admise, le numéro de série et les consignes de danger.
En résumé, le treuil électrique Super Pro 200 kg ALTRAD DM 200/F est un équipement fiable, robuste et sécurisé, adapté aux opérations de levage vertical dans le bâtiment et l’industrie, avec plusieurs options de montage et une maintenance facilitée.
La structure du treuil est robuste, avec une carcasse en aluminium et un tambour longitudinal pour l’enroulement du câble. Deux versions sont disponibles selon la longueur du câble acier anti-giratoire de 5 mm de diamètre : 25 m (référence 701200, poids 50 kg) ou 40 m (référence 701210, poids 55 kg). Le câble est composé de 133 brins de 0,33 mm chacun, avec une charge de rupture de 17 kN, assurant une grande résistance.
Le treuil présente une vitesse de levage de 25 m/min et des dimensions compactes de 510 mm de longueur, 300 mm de largeur et 385 mm de hauteur. Son poids seul est de 37 kg, sans potence ni accessoires. Plusieurs options de montage sont possibles : sur potence tubulaire standard de 90 cm de long et 49 mm de diamètre, sur chevalet de portée 300 kg avec galets, ou sur structure portante client avec fixation sur tubulaire Ø 48 mm ou rail compatible.
L’appareil est livré avec une télécommande filaire de 1 mètre comportant trois boutons (montée, descente, arrêt d’urgence) en 230 V, offrant une commande simple et sécurisée. Une butée de fin de course en montée évite tout dépassement accidentel.
Le réducteur en aluminium moulé sous pression possède des engrenages cylindriques à denture hélicoïdale et bénéficie d’une lubrification permanente par graisse adaptée. Le niveau sonore au poste de conduite est de 69,5 dB(A) et le niveau de vibration est inférieur à 2,5 m/s², assurant un confort d’utilisation.
L’utilisation est réservée au levage vertical de charges bien élinguées et visibles, avec interdiction de tractions obliques, de levage de personnes ou de laisser des charges suspendues sans surveillance. Le déroulement du câble doit être contrôlé régulièrement pour éviter chevauchements ou desserrages.
Un entretien régulier est recommandé, incluant le contrôle du vissage des écrous, l’alignement de la potence, le réglage du frein tous les 15 jours, ainsi que l’inspection trimestrielle du câble selon la norme UNI ISO 4309, portant sur l’état des brins, corrosion, usure et déformations.
Le treuil est conforme aux normes de sécurité électrique, nécessitant une prise de terre efficace et un dispositif différentiel sensible (Id=0,03A). La section du câble d’alimentation doit être adaptée à la longueur du câble (exemple : 2,5 mm² pour 30 m).
Des plaquettes d’identification et de sécurité sont apposées, indiquant le modèle, la charge maximale, le numéro de série et les consignes de danger.
Ce treuil est un équipement fiable, robuste et sécurisé, adapté aux opérations de levage vertical dans le bâtiment et l’industrie, avec une maintenance facilitée et plusieurs options de montage.
- force de levage : 200 kg
- vitesse de levage : 25 m/mn
- hauteur de levage : 25 ou 40 m
- puissance du moteur : 0,75 kW
- niveau sonore : 69,5 dB
- diamètre du câble acier anti-giratoire : 5 mm
- longueur du treuil : 510 mm
- largeur du treuil : 300 mm
- hauteur du treuil : 385 mm
- moteur monophasé 230 V/50 Hz
- frein à disque auto-freinant
- protection moteur IP 44
- carcasse en aluminium
- tambour longitudinal
- poids du treuil : 37 kg
- version avec câble de 25 m ou 40 m
Le treuil peut être monté sur une potence tubulaire standard, sur un chevalet équipé de galets de glissement, ou sur une structure portante réalisée par le client, avec fixation adaptée. Lors de l’installation, il faut s’assurer que la structure porteuse est stable et adaptée aux forces exercées.
Il est interdit d’utiliser le treuil pour des tractions obliques, pour soulever des personnes, ou pour laisser des charges suspendues sans surveillance. La charge ne doit jamais dépasser la portée nominale de 200 kg. La descente libre de la charge est également interdite.
Avant la mise en service, il convient de vérifier la correspondance du voltage, la bonne mise à la terre de l’appareil, la section adéquate du câble d’alimentation, et la présence d’un dispositif différentiel sensible. Le câble doit toujours conserver au moins trois tours sur le tambour à la fin de la course.
Pendant l’utilisation, l’opérateur doit surveiller constamment le déroulement du câble et relâcher le bouton de commande pour arrêter la course. En cas d’urgence, il faut appuyer sur le bouton d’arrêt rouge ou débrancher immédiatement la prise.
Un entretien régulier est nécessaire : tous les 15 jours, vérifier le vissage des écrous, l’alignement de la potence et le réglage du frein de suspension de la charge. Le câble doit être inspecté trimestriellement selon la norme UNI ISO 4309, en contrôlant l’état des brins, la corrosion, l’usure et les déformations, pour garantir la sécurité d’utilisation.
Le résultat attendu est un levage vertical sécurisé et contrôlé de charges jusqu’à 200 kg, avec un enroulement correct du câble et un arrêt automatique en fin de course haute.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quel est le poids du treuil seul et quelles sont les dimensions de l’appareil ?
Le treuil électrique Super Pro 200 kg pèse 37 kg sans potence ni accessoires. Ses dimensions sont de 510 mm de longueur, 300 mm de largeur et 385 mm de hauteur.
Quelles sont les options de montage possibles pour ce treuil ?
Le treuil peut être monté sur une potence tubulaire standard de 90 cm de long et 49 mm de diamètre, sur un chevalet d’une portée de 300 kg équipé de galets pour le glissement, ou sur une structure portante réalisée par le client avec fixation sur tubulaire Ø 48 mm ou sur rail compatible.
Quels sont les critères à vérifier pour l’installation électrique et la sécurité d’utilisation ?
L’installation électrique doit comporter une prise de terre efficace et un dispositif différentiel très sensible (Id=0,03 A). La section du câble d’alimentation doit être adaptée à la longueur du câble (par exemple 2,5 mm² pour 30 m). Il est interdit d’utiliser le treuil pour des tractions obliques, de soulever des personnes ou de laisser des charges suspendues sans surveillance.
Comment s’effectue le contrôle et l’entretien du câble de levage ?
Le câble acier de 5 mm doit être inspecté trimestriellement selon la norme UNI ISO 4309, en vérifiant l’état des brins, la corrosion, l’usure et les déformations. Le déroulement du câble doit être contrôlé régulièrement pour éviter chevauchement ou desserrage.
Quels sont les éléments de sécurité intégrés au treuil ?
Le treuil est équipé d’un frein à disque auto-freinant pour assurer la suspension sécurisée des charges, d’une butée de fin de course en montée pour éviter tout dépassement accidentel, ainsi que d’une télécommande filaire avec arrêt d’urgence accessible.
Quelle est la capacité de levage et la vitesse du treuil ?
La force de levage maximale est de 200 kg avec une vitesse de levage de 25 mètres par minute. Deux longueurs de câble sont disponibles : 25 m ou 40 m.
