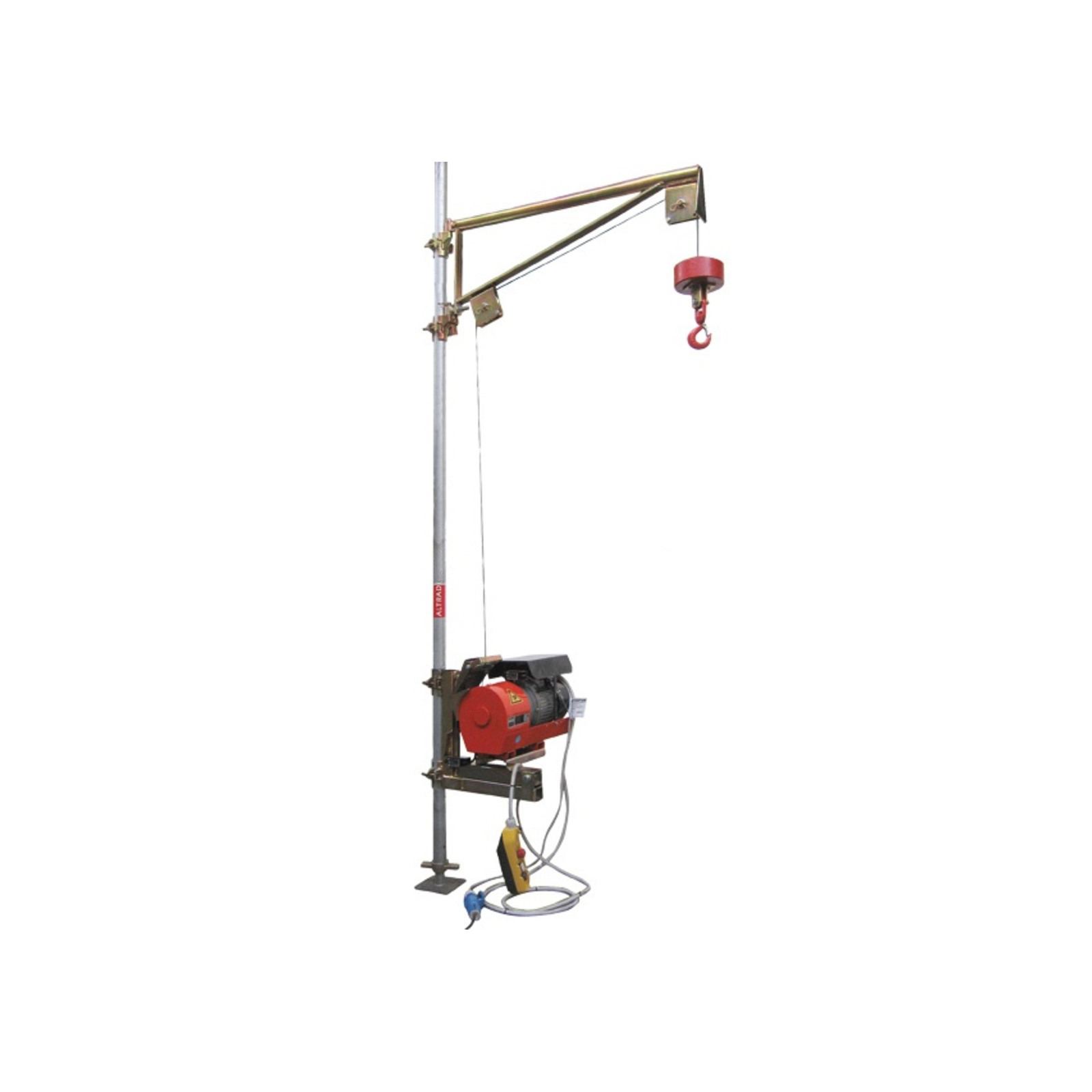

Treuil levage rapide DM 100/AP ALTRAD 701360

Le treuil électrique monophasé ALTRAD modèle DM 100/AP est conçu pour le levage rapide d’éléments d’échafaudage lors des opérations de montage et de démontage.

Il offre une force de levage maximale de 100 kg.
Le moteur monophasé fonctionne sous une tension de 230 V à 50 Hz avec une puissance de 1,45 kW.
Le câble d’acier anti-giratoire, d’un diamètre de 4 mm, mesure 40 mètres de longueur.
La vitesse de levage est de 45 mètres par minute, garantissant une montée rapide des charges.
Le treuil pèse 64 kg et ses dimensions sont de 490 mm de longueur, 440 mm de largeur et 445 mm de hauteur.

Le treuil est constitué de deux parties qui se fixent sur les montants de l’échafaudage.
Il est destiné spécifiquement au levage des éléments d’échafaudage en cours d’assemblage ou de démontage.
Le levage s’effectue à la verticale, avec une limite stricte interdisant toute traction oblique.

Le moteur est un moteur asynchrone monophasé avec frein à disque, protégé contre les projections d’eau (indice IP44).
Le niveau sonore au poste de conduite est de 69 dB(A).
La commande électrique est réalisée via une boîte à boutons avec arrêt d’urgence.

L’installation doit respecter plusieurs consignes de sécurité :
- Le treuil doit être fixé sur une structure portante stable et adaptée aux forces exercées.
- La ligne médiane du tambour enrouleur doit être alignée avec le montant de l’échafaudage.
- Le câble doit être tendu correctement sur les poulies prévues.
- La section du cordon d’alimentation doit être adaptée à sa longueur (par exemple 4 mm² pour 30 m).
- Il est interdit de provoquer une descente libre de la charge.
- Le crochet de levage doit être vérifié quotidiennement, notamment son linguet de sécurité.

Un contrôle régulier est recommandé :
- Tous les 15 jours, vérifier le vissage des écrous et vis, l’alignement de la potence et le fonctionnement du frein.
- Tous les trois mois, un contrôle du câble est obligatoire conformément à la norme UNI ISO 4309.

Le câble en acier est un modèle 133 anti-autour, composé de 6 torons + 12 torons AM (1+6), avec un diamètre nominal de 4 mm et une charge de rupture déclarée de 11 kN.
Le câble est traité brillant et zingué pour une meilleure résistance à la corrosion.

Le treuil est équipé d’une fin de course en montée pour éviter le dépassement de la course maximale.
Le montage et l’entretien doivent être réalisés par un personnel spécialisé, notamment pour le changement du câble.

Le treuil est conforme aux normes de sécurité et est équipé de plaquettes d’identification, d’adhésifs de danger et d’instructions claires pour l’utilisateur.
Il est strictement interdit d’utiliser le treuil pour soulever des personnes ou des charges dépassant la capacité nominale.

En résumé, ce treuil ALTRAD DM 100/AP est un équipement robuste et performant, spécialement conçu pour faciliter et sécuriser le levage rapide des éléments d’échafaudage lors des travaux de construction.
Il allie puissance, rapidité et sécurité, tout en respectant les normes en vigueur.

• force de levage : 100 kg
• moteur monophasé 230 V / 50 Hz
• puissance du moteur : 1,45 kW
• longueur du câble : 40 m
• vitesse de levage : 45 m/mn
• poids : 64 kg
• niveau sonore : 69 dB(A)
• protection contre projection d’eau : IP44
• longueur du treuil : 490 mm
• largeur du treuil : 440 mm
• hauteur du treuil : 445 mm
• diamètre du câble acier anti-giratoire : 4 mm
• longueur commande 230 V : 3 m

Le treuil levage rapide DM 100/AP s’utilise en étant fixé sur les montants d’un échafaudage grâce à deux parties spécifiques. La ligne médiane du tambour enrouleur doit être alignée avec le montant de l’échafaudage pour assurer un bon fonctionnement. Le câble de levage doit être tendu rapidement sur les poulies prévues à cet effet. La potence se règle en position horizontale à l’aide d’une vis de réglage. Le levage s’effectue uniquement à la verticale, avec une vitesse de 45 mètres par minute, en évitant strictement toute traction oblique.

La commande électrique s’opère via une boîte à boutons équipée d’un arrêt d’urgence. Pour arrêter la course du treuil, il suffit de relâcher le bouton de montée ou de descente ; en cas d’arrêt d’urgence, il faut appuyer à fond sur le bouton rouge ou débrancher immédiatement la prise de courant. Pendant l’utilisation, il est nécessaire de vérifier en permanence le déroulement correct du câble sur le tambour.

Le treuil est destiné au levage des éléments d’échafaudage en cours de montage ou de démontage. L’échafaudage supportant le treuil doit être stable et conforme aux règles de l’art avec des ancrages appropriés.

Il est interdit de provoquer une descente libre de la charge, de soulever des charges dépassant la capacité nominale, d’effectuer des tractions obliques, de soulever des personnes, ou de laisser des charges suspendues sans surveillance.

Un contrôle régulier est à effectuer : tous les 15 jours, vérifier le vissage des écrous et vis, l’alignement de la potence et le fonctionnement du frein. Tous les trois mois, un contrôle de l’état du câble doit être réalisé conformément à la norme UNI ISO 4309. Le crochet de levage doit être vérifié quotidiennement, notamment son linguet de sécurité, et remplacé immédiatement en cas d’anomalie.

Le treuil est équipé d’une fin de course en montée pour éviter le dépassement de la course maximale. Lors de l’installation, il faut s’assurer qu’il reste au moins trois tours de câble enroulés sur le tambour à la fin de la course maximale.

Le branchement électrique doit être réalisé avec des conducteurs adaptés à la longueur du câble d’alimentation, et la prise doit être reliée à la terre. Le voltage doit correspondre à celui indiqué sur la plaquette d’identification du moteur.

En cas de dysfonctionnement, il est recommandé de faire appel à un personnel spécialisé pour les opérations d’entretien, notamment pour le changement du câble.
