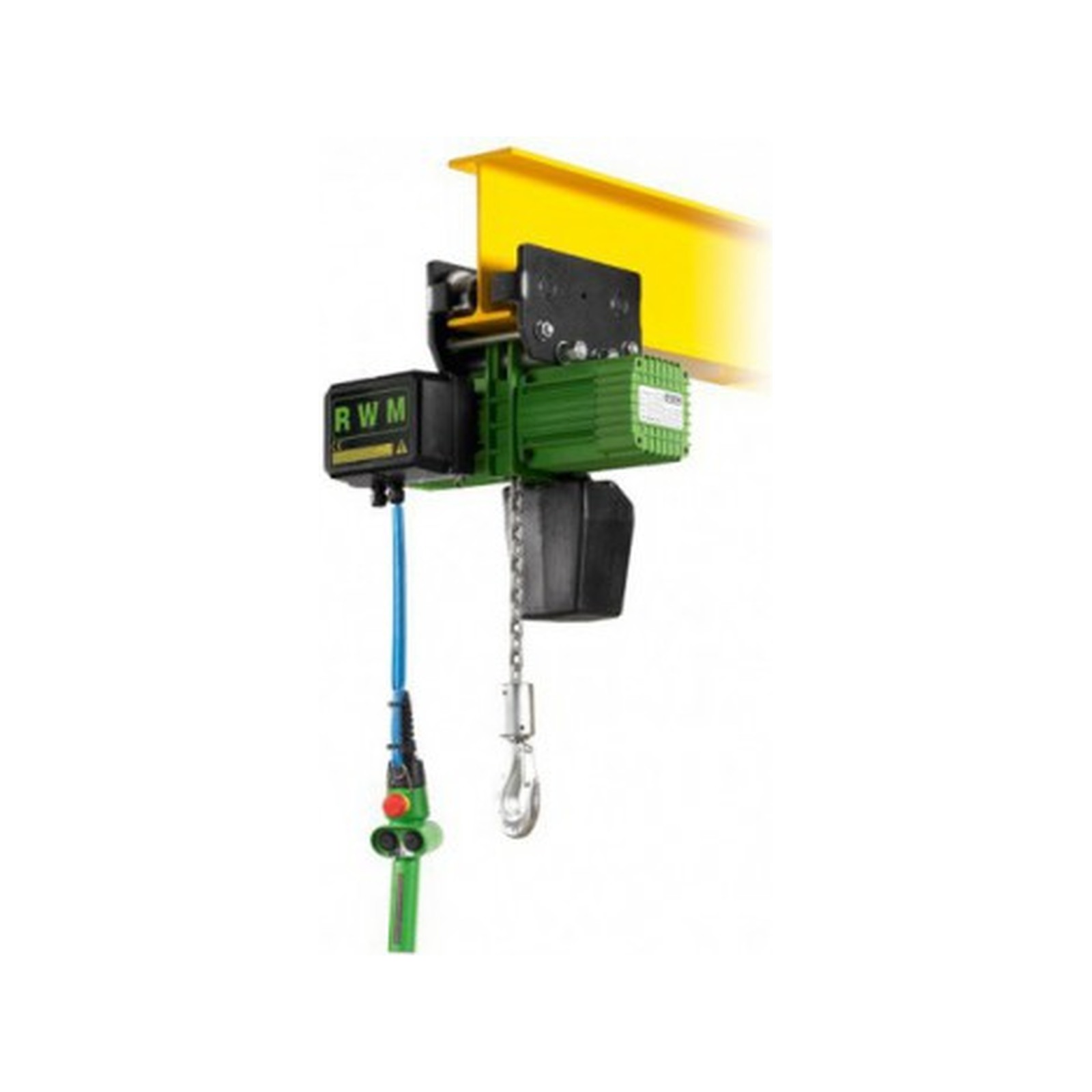

Treuil palan électrique à chaîne triphasé 230/400V suspente chariot électrique RWM 6053C4CE1
Référence : L0236053C4CE1
Découvrez Treuil palan électrique à chaîne triphasé 230/400V suspente chariot électrique RWM 6053C4CE1 disponible à l'achat
- Capacité de levage jusqu’à 500 kg avec chaîne de 5 mm
- Protection IP 55 assurant une grande durabilité
- Commande TBT 24 V avec arrêt d’urgence intégré
- Corps en aluminium pour une meilleure résistance
- Limiteur de charge et fins de course pour sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le treuil palan électrique à chaîne triphasé 230/400V est conçu pour des levées standards de 3 mètres avec un corps en aluminium.
Il bénéficie d'une protection IP 55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, garantissant une grande résistance et durabilité.
Le palan R-W-M intègre un guide chaîne entaillé dans le corps central, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Ce modèle est équipé d’un limiteur de charge qui fait office de fin de course haut et bas, ainsi que d’un fin de course de direction adapté au palan suspendu par chariot électrique.
L’alimentation se fait en 230/400 volts triphasé à 50 Hz, avec une commande TBT 24 V intégrant un arrêt d’urgence.
La classe FEM est 2M, assurant une utilisation conforme aux standards de manutention.
Le moteur électrique fonctionne en intermittence avec un cycle de 40 % pour les palans à une vitesse, et de 30+10 % pour ceux à deux vitesses.
Les caractéristiques techniques de la référence 6053C4CE1 sont les suivantes :
- Le diamètre de la chaîne est de 5 mm.
- La charge maximale utile (CMU) est de 500 kg.
Ce palan est disponible avec différents types de suspentes, dont la suspente par chariot électrique, ce qui facilite son intégration sur des rails adaptés.
Les vitesses de levage varient selon les modèles, et la puissance moteur s’adapte en fonction de la charge et du type de suspente.
Selon la fiche technique (pages 1 et 2), la commande est sécurisée et le palan est conçu pour une utilisation industrielle fiable, avec des matériaux robustes et des traitements spécifiques pour prolonger sa durée de vie.
En résumé, ce treuil palan électrique à chaîne triphasé est un équipement performant, sécurisé et conçu pour des applications de levage jusqu’à 500 kg, avec une construction soignée et des fonctionnalités avancées pour un usage professionnel.
Ce modèle est équipé d’un limiteur de charge qui fait office de fin de course haut et bas, ainsi que d’un fin de course de direction adapté au palan suspendu par chariot électrique. L’alimentation est en 230/400 volts triphasé à 50 Hz, avec une commande TBT 24 V intégrant un arrêt d’urgence. La classe FEM est 2M, garantissant une utilisation conforme aux standards de manutention.
Le moteur électrique fonctionne en intermittence avec un cycle de 40 % pour les palans à une vitesse, et de 30+10 % pour ceux à deux vitesses. La charge maximale utile (CMU) est de 500 kg, avec un diamètre de chaîne de 5 mm.
Ce treuil palan est disponible avec différents types de suspentes, notamment la suspente par chariot électrique qui facilite son intégration sur des rails adaptés. Les vitesses de levage varient selon les modèles, avec par exemple une vitesse de levage de 4 à 12 m/min selon la configuration (voir tableau détaillé en fiche technique). La puissance moteur s’adapte en fonction de la charge et du type de suspente.
Les caractéristiques techniques principales comprennent :
- Diamètre de chaîne : 5 mm
- CMU : 500 kg
- Alimentation : 230/400 V triphasé 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP 55 (sauf moteur ventilé pour hauteurs >10 m)
- Corps du palan : aluminium
- Chaîne de charge : acier allié avec traitement anti-corrosion
- Guide chaîne entaillé pour un glissement précis
- Limiteur de charge fin de course haut et bas
- Fin de course de direction pour palan suspendu par chariot électrique
- Classe FEM 2M
- Fonctionnement moteur en intermittence : 40 % pour 1 vitesse, 30+10 % pour 2 vitesses
Ce treuil palan électrique à chaîne est un équipement performant, sécurisé et robuste, conçu pour des applications industrielles de levage jusqu’à 500 kg, avec des matériaux et traitements garantissant une longue durée de vie et une utilisation fiable.
- diamètre chaîne : 5 mm
- cmu : 500 kg
- alimentation : 230/400 volts triphasé 50 Hz
- commande : tbt 24 v avec arrêt d’urgence
- protection : ip 55 (sauf usage d’un moteur ventilé pour hauteurs supérieures à 10 mètres)
- corps du palan : aluminium
- chaîne de charge : acier allié avec traitement anti-corrosion
- guide chaîne entaillé dans le corps central pour glissement précis
- limiteur de charge faisant office de fin de course haut et bas
- fin de course de direction pour palan à chariot électrique
- classe fem : 2m
- fonctionnement moteur : intermittence de 40 % pour palans à une vitesse, 30+10 % pour palans à deux vitesses
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de ce treuil palan électrique à chaîne ?
Ce treuil palan électrique à chaîne a une capacité maximale utile (CMU) de 500 kg, avec un diamètre de chaîne de 5 mm. Cette capacité est adaptée aux levées standards jusqu’à 3 mètres.
Quels types de suspentes sont compatibles avec ce palan et comment choisir ?
Le palan est disponible avec plusieurs types de suspentes, dont la suspente par chariot électrique qui facilite son intégration sur des rails adaptés. Le choix de la suspente influence la vitesse de levage et la puissance moteur requise, selon la configuration précise.
Quelles sont les caractéristiques techniques liées à la sécurité de ce palan ?
Ce modèle intègre un limiteur de charge qui fait office de fin de course haut et bas, ainsi qu’un fin de course de direction adapté au palan suspendu par chariot électrique. La commande se fait en TBT 24 V avec un arrêt d’urgence intégré pour assurer une sécurité optimale.
Quelles sont les conditions d’utilisation électrique et mécanique de ce treuil ?
Le palan fonctionne en triphasé 230/400 V à 50 Hz avec un moteur en intermittence : 40 % pour les palans à une vitesse, et 30+10 % pour ceux à deux vitesses. Il bénéficie d’une protection IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
Comment est assuré le guidage et la durabilité de la chaîne de charge ?
La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion. Elle est guidée par un guide chaîne entaillé dans le corps central en aluminium, qui permet un glissement précis sur les alvéoles de la noix entraîneuse, garantissant ainsi une grande résistance et durabilité.
