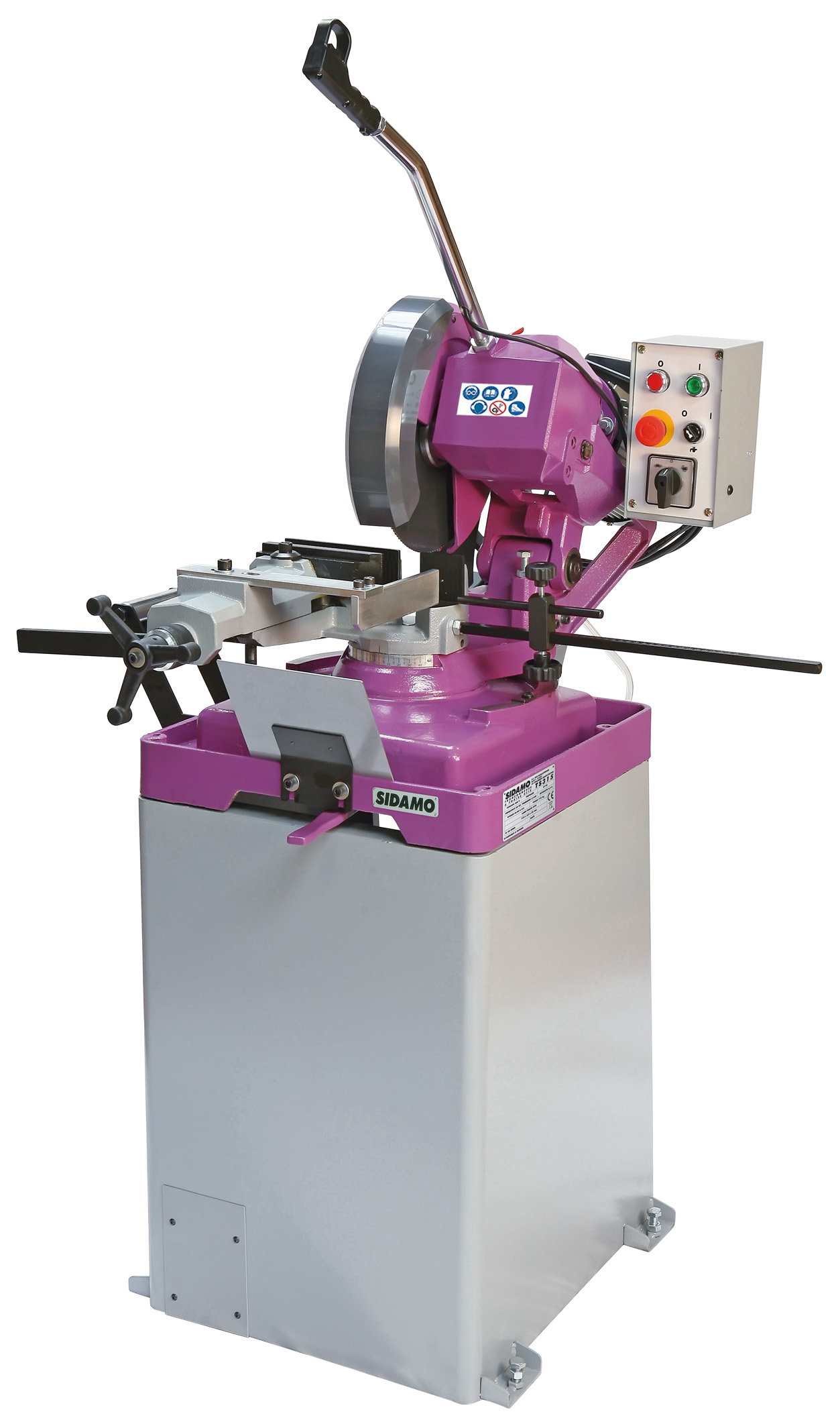

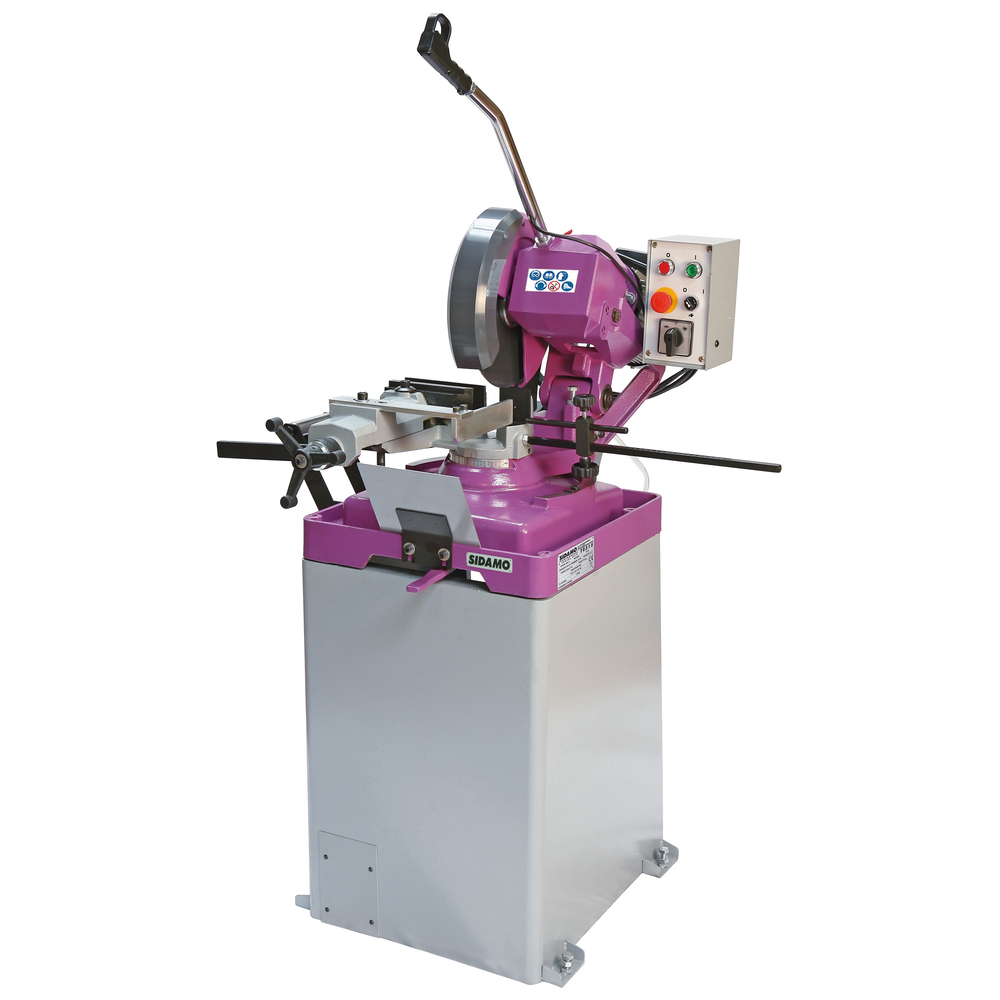

Tronçonneuse à fraise TS 315 pour tronçonnage sous lubrification de profilés acier SIDAMO - 20114086
Référence : S06620114086
Découvrez Tronçonneuse à fraise TS 315 pour tronçonnage sous lubrification de profilés acier SIDAMO - 20114086 disponible à l'achat
- Tête pivotante à 45° pour coupes précises
- Système de lubrification intégré pour une meilleure durée de vie
- Capacité de coupe jusqu’à 110 x 70 mm en rectangle
- Puissance de 1.3 / 1.9 kW adaptée aux profilés acier
- Commande en basse tension 24 V pour plus de sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Tête pivotante à 45° à gauche et à droite
Étau à serrage rapide
Double étau anti-bavure
Mors mobile pour coupe à 45° à droite
Carter de protection de fraise scie amovible
Système de lubrification de la fraise scie par pompe
Transmission par réducteur à bain d'huile
Bâti en fonte aciérée
Bras de commande équipé d'un interrupteur à gâchette
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Sélecteur de vitesses
Isolation électrique IP 54
Livrée avec : Livrée avec socle, fraise scie et butée de coupe de 540 mm
La transmission est assurée par un réducteur à bain d’huile, et le bâti est en fonte aciérée garantissant robustesse et stabilité. Le bras de commande est équipé d’un interrupteur à gâchette avec commandes en très basse tension 24 V pour une sécurité accrue. Un arrêt coup de poing à accrochage est intégré, ainsi qu’un sélecteur de vitesses. L’isolation électrique répond à la norme IP 54.
Livrée avec socle, fraise scie et butée de coupe de 540 mm.
Caractéristiques techniques détaillées :
- Hauteur de travail : 970 mm
- Dimensions (L x l x h) : 1020 x 1830 x 990 mm
- Poids (socle inclus) : 175 kg
- Alimentation : 400 V triphasé
- Puissance moteur : 1,3 kW / 1,9 kW
- Vitesse de rotation : 44 / 88 tr/min
- Dimension de la lame : 315 x 2,5 x 32 mm
- Ouverture d’étau : 120 mm
Capacités de coupe à 90° :
- Rond : 100 mm
- Carré : 82 mm
- Rectangle : 110 x 70 mm
Capacités de coupe à 45° gauche :
- Rond : 90 mm
- Carré : 80 mm
- Rectangle : 85 x 70 mm
Capacités de coupe à 45° droite :
- Rond : 90 mm
- Carré : 80 mm
- Rectangle : 85 x 70 mm
Cette tronçonneuse combine précision, sécurité et robustesse pour un usage industriel régulier.
Hauteur (cm)
183.00
Largeur (cm)
102.00
Longueur (cm)
99.00
Poids net (Kg)
175.00
Puissance (kW)
1.3 / 1.9
Alimentation (V)
400 V tri
Vitesse de rotation (tr/min)
44 / 88
Capacité de coupes (mm) à 90° en rond
100
Capacité de coupes (mm) à 90° en carré
82
Capacité de coupes (mm) à 90° en rectangle
110 x 70
Capacité de coupes (mm) à 45° G en rond
90
Capacité de coupes (mm) à 45° G en carré
80
Capacité de coupes (mm) à 45° G en rectangle
85 x 70
Ouverture d'étau (mm)
120
Hauteur de travail (mm)
970
Dimension de la lame
315 x 2.5 x 32
Capacité de coupes (mm) à 45° D en rectangle
Capacité de coupes (mm) à 45° D en rond
Capacité de coupes (mm) à 45° D en carré
Le principe d’utilisation repose sur une tête pivotante pouvant être positionnée à 45° à gauche ou à droite, associée à un étau à serrage rapide avec double étau anti-bavure et un mors mobile pour la coupe à 45° à droite. L’utilisateur place la pièce à couper dans l’étau, la bloque fermement à l’aide du levier de serrage rapide, et règle la butée de coupe pour définir la longueur souhaitée. La fraise scie est lubrifiée par un système de pompe intégré.
Pour effectuer une coupe, l’opérateur sélectionne l’angle de coupe, choisit la vitesse de rotation de la fraise scie (vitesse lente ou rapide), met en marche la pompe de lubrification puis la tronçonneuse en actionnant l’interrupteur à gâchette. La tête est alors abaissée lentement et avec une pression constante sur la pièce à couper. Après la coupe, la tête est relevée en position de repos, la machine arrêtée, puis la pièce débloquée et retirée.
L’usage est strictement réservé à la coupe de métaux ferreux (acier, fer, fonte) sous lubrification, avec des fraises scie adaptées à la denture et au matériau, et dans des conditions de travail stables, éclairées et sécurisées. La pièce doit toujours être maintenue dans l’étau, jamais tenue à la main pendant la coupe.
En cas de blocage de la fraise scie dans la pièce, l’utilisateur doit couper l’alimentation électrique, ouvrir l’étau, relever la tête avec précaution, dégager la pièce, puis vérifier l’état de la fraise scie avant de reprendre l’utilisation.
Le liquide de coupe, composé d’eau et d’huile soluble, doit être introduit dans le réservoir intégré, en respectant les proportions recommandées (généralement 10-15%). Le système de lubrification doit être nettoyé régulièrement.
La machine est équipée d’un sélecteur de vitesses, d’un arrêt coup de poing à accrochage, et d’un carter de protection amovible pour la fraise scie.
Lors de la coupe, il est important de respecter les étapes suivantes : réglage de l’angle de coupe, ouverture de l’étau, réglage de la butée, positionnement et serrage de la pièce, mise en marche de la pompe, démarrage de la fraise scie, descente progressive de la tête, puis arrêt et retour à la position initiale.
Les pièces à couper doivent être placées directement entre les mâchoires de l’étau, sans interposition d’objets, afin d’assurer une coupe précise et un bon rendement.
Enfin, la machine doit être mise hors service en débranchant l’alimentation, desserrant la fraise scie, relâchant le ressort de rappel, vidant le réservoir de liquide de coupe, puis nettoyée et lubrifiée avant un stockage prolongé.
Toutes ces indications sont issues des procédures d’utilisation, réglage, maintenance et incidents décrites dans la notice d’instructions et la fiche produit.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelle est la capacité de coupe de cette tronçonneuse à fraise ?
Cette tronçonneuse permet une capacité de coupe à 90° avec un disque de dimensions 315 x 2,5 x 32 mm. La tête pivotante peut s’orienter à 45° à gauche et à droite pour des coupes précises.
Comment la machine assure-t-elle la sécurité de l’utilisateur ?
Les commandes fonctionnent en très basse tension 24 V, ce qui réduit les risques électriques. Un arrêt coup de poing à accrochage est également présent pour une coupure d’urgence rapide et efficace.
Quels sont les éléments techniques garantissant la qualité de la coupe ?
Le double étau anti-bavure assure un maintien optimal de la pièce pendant la coupe. De plus, un mors mobile permet la coupe à 45° à droite, et la fraise scie est lubrifiée par une pompe pour une meilleure performance.
Quels sont les critères techniques à considérer pour choisir cette tronçonneuse à fraise ?
Il faut prendre en compte la puissance moteur (1,3 / 1,9 kW), la vitesse de rotation du disque (44 / 88 tr/min), ainsi que la hauteur de travail de 970 mm. La machine est livrée avec un socle robuste en fonte aciérée et une butée de coupe de 540 mm.
Quels sont les dispositifs facilitant la mise en œuvre de la machine sur chantier ?
Le bras de commande est équipé d’un interrupteur à gâchette pour un contrôle facile. Le carter de protection de la fraise scie est amovible, ce qui facilite l’entretien et le réglage. Le socle inclus assure une bonne stabilité pendant l’utilisation.
