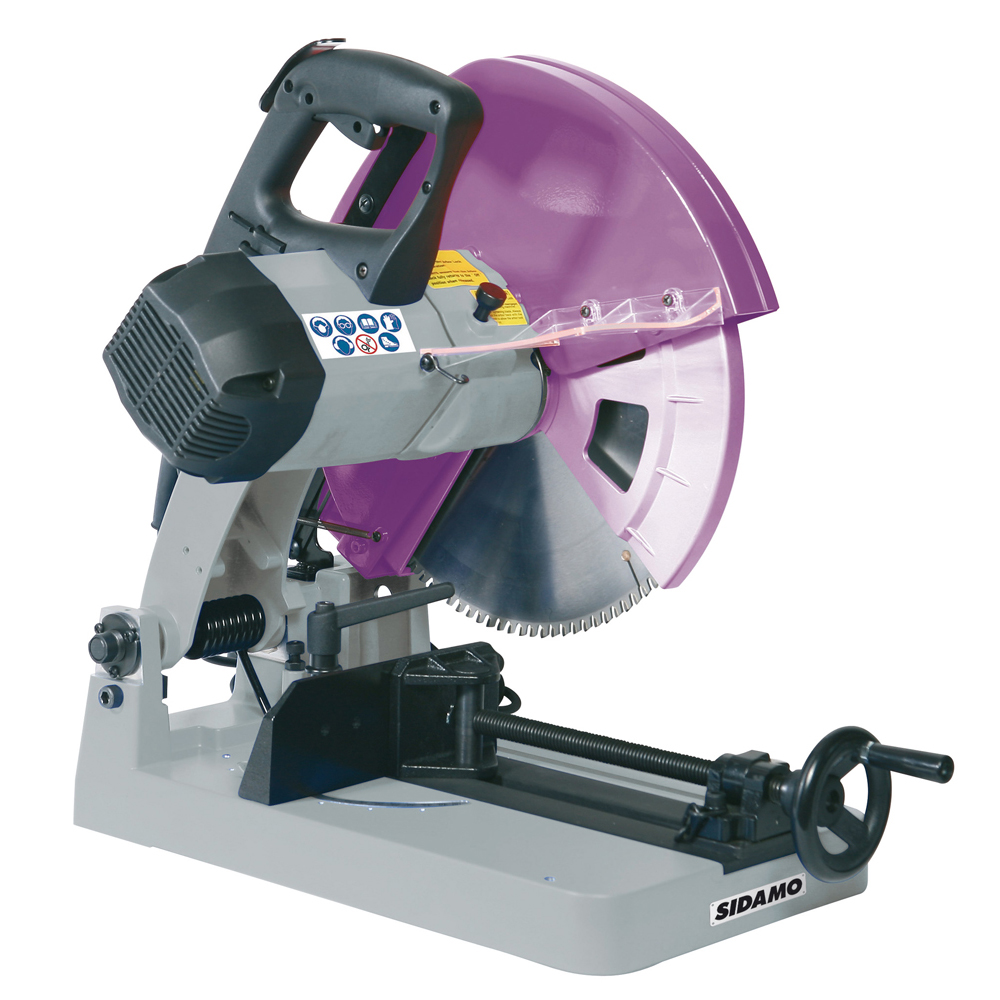

Tronçonneuse de chantier MCS 355 C pour tronçonnage d'appoint de métaux ferreux à sec sur chantier SIDAMO - 20114090
Référence : S06620114090
Découvrez Tronçonneuse de chantier MCS 355 C pour tronçonnage d'appoint de métaux ferreux à sec sur chantier SIDAMO - 20114090 disponible à l'achat
- Coupe rapide et sans bavures des métaux ferreux
- Étau à serrage rapide avec mors orientables jusqu’à 45°
- Puissance moteur de 2.2 kW pour un tronçonnage efficace
- Capacité de coupe jusqu’à 180 x 100 mm en rectangle
- Interrupteur cadenassable et disjoncteur thermique intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Tronçonneuse à lame carbure
Coupe rapide et sans bavures des profilés métalliques sans réchauffement de la matière et sans arrosage
Démarrage progressif du moteur
Étau à serrage rapide
Mors d'étau orientables de 0 à 45°à gauche et à droite
Butée de profondeur
Indexage d'angles de coupe sur 7 positions :
> -15°, -30°, -45°, 0°, +15°, +30° et +45°
Interrupteur cadenassable et filtre anti-parasites
Disjoncteur thermique à réarmement manuel
Écran de protection et collecteur de copeaux
Chaîne de blocage de tête pour le transport

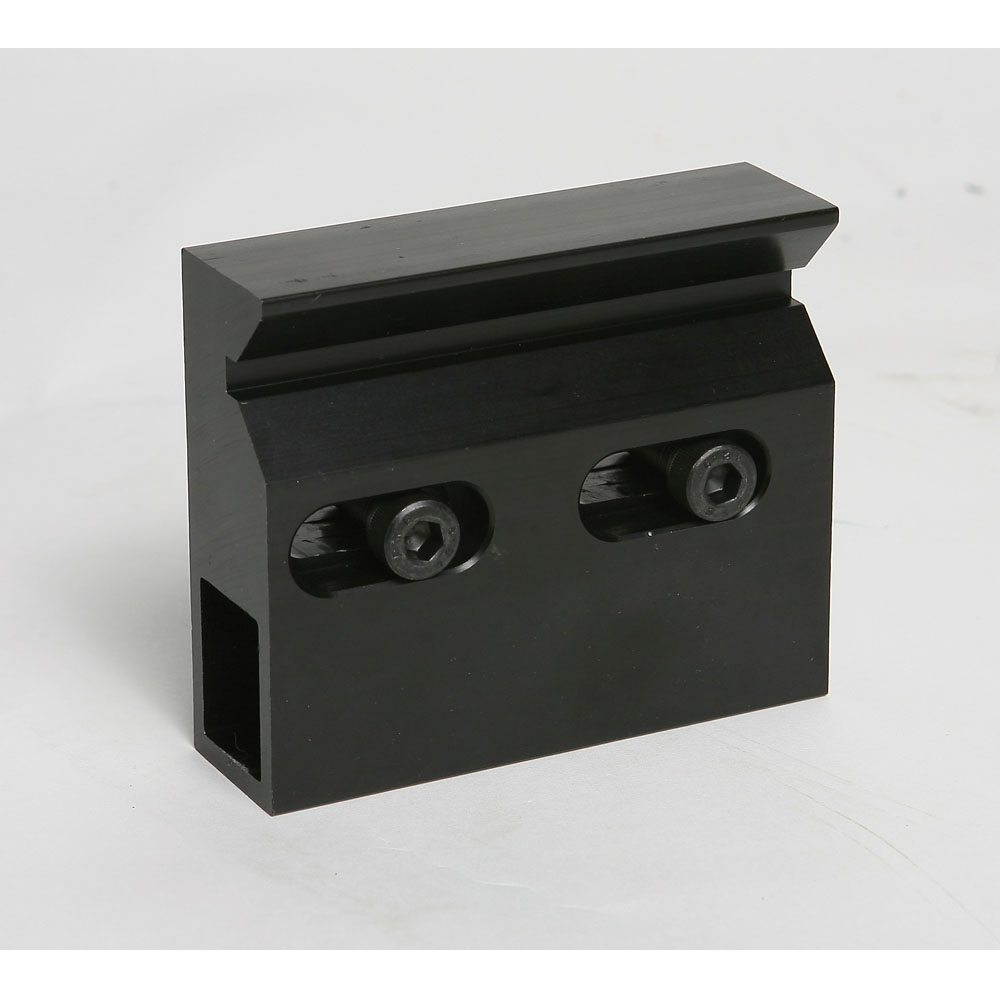

Livrée avec : Livrée avec lame carbure 355 x 2,4 x 25,4 mm 80 dents (acier), clés 6 pans de 2,5 - 6 et 8 mm, mors prismatique
Caractéristiques principales :
- Coupe multimatériaux : acier, inox.
- Démarrage progressif du moteur.
- Coupe rapide et sans bavure des profilés métalliques, sans réchauffement de la matière et sans arrosage.
- Étau à serrage rapide avec mors orientables de 0° à 45° à gauche et à droite.
- Butée de profondeur réglable.
- Indexage d’angles de coupe sur 7 positions : -15°, -30°, -45°, 0°, +15°, +30°, +45°.
- Interrupteur cadenassable et filtre anti-parasites.
- Disjoncteur thermique à réarmement manuel.
- Écran de protection et collecteur de copeaux.
- Chaîne de blocage de tête pour le transport.
- Livrée avec lame à plaquettes carbure Ø 355 x 2,4 x 25,4 mm, 80 dents (acier), clés 6 pans de 2,5 / 6 / 8 mm et mors prismatique.
Performances et capacités de coupe (en mm) :
- À 90° : rond 132, carré 120, rectangle 180 x 100.
- À 45° gauche : rond 105, carré 90, rectangle 90 x 120.
- À 45° droite : rond 70, carré 45, rectangle 45 x 120.
- Ouverture d’étau : 200 mm.
- Vitesse de rotation : 1300 tr/min.
- Puissance moteur : 2,2 kW.
- Alimentation : 230 V monophasé.
- Poids : 23,5 kg.

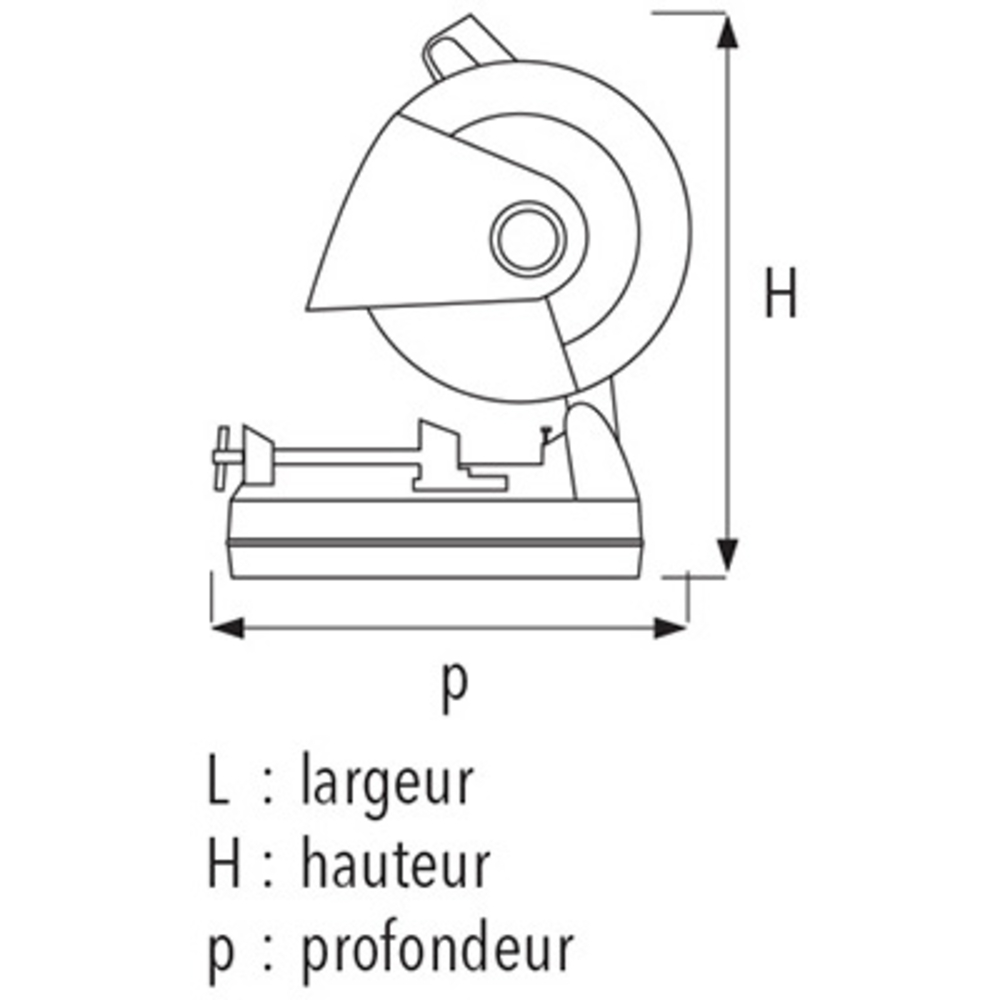

- Dimensions (L x H x P) : 360 x 580 x 680 mm.
Fonctionnement :
- La machine est équipée d’un levier de sécurité, d’un interrupteur marche/arrêt, d’un carter de protection de lame, d’un écran de protection, d’un étau avec mors réglables, et d’une manivelle pour serrage.
- La lame peut être montée et démontée facilement avec un bouton de blocage et une clé six pans.
- La course de descente de la lame est réglable via une butée de profondeur.
- L’étau dispose d’un serrage rapide et peut être ajusté en angle et en position grâce au mors prismatique et au serre-joint.
- La machine doit être utilisée avec les deux mains, en portant les équipements de protection individuelle (lunettes, gants, protection auditive, chaussures de sécurité, protection respiratoire).
- La coupe s’effectue en descendant lentement la tête sur la pièce à couper, avec une pression constante et progressive.
- L’interrupteur peut être bloqué en position arrêt pour des raisons de sécurité.
Maintenance et entretien :
- Nettoyage quotidien, hebdomadaire et mensuel recommandé pour assurer la longévité et la sécurité.
- Remplacement des charbons moteur lorsque leur longueur est inférieure à 6 mm.
- Nettoyage du bac récupérateur de copeaux.
- Vérification régulière de la lame, des carters de protection et de l’interrupteur.
- Lubrification des parties mobiles de l’étau et de la tête.
- Ne pas utiliser de solvants ou d’air comprimé pour le nettoyage.
- Stockage dans un endroit sec et hors de portée des enfants.
Normes et certifications :
- Conforme aux directives européennes : Machine 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Electromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH 1907/2006, Bruit 2003/10/CE, Vibrations 2002/44/CE.
- Garantie 3 ans à compter de la date d’achat.
Conditions d’utilisation et recommandations :
- Utilisation uniquement par des personnes formées et autorisées.
- Ne pas utiliser la machine sans protections mécaniques et électriques.
- Ne pas modifier ou reconvertir la machine.
- Ne pas utiliser la machine plus de 30 minutes sans interruption.
- Maintenir une zone de travail propre, bien éclairée et dégagée.
- Ne pas utiliser la machine dans des conditions météorologiques défavorables ou en présence de liquides inflammables.
- Toujours vérifier le bon serrage de la lame et l’état des protections avant utilisation.
- Porter toujours les équipements de protection individuelle.
Avantages produit :
- Coupe rapide et propre sans bavure.
- Polyvalence avec angles de coupe multiples et mors réglables.
- Sécurité renforcée avec protections, interrupteur cadenassable et disjoncteur thermique.
- Facilité d’entretien et de maintenance.
- Lame carbure durable et efficace.
Conditionnement, stockage, conservation :
- Livrée dans un emballage en carton avec lame carbure, clés six pans et mors prismatique.
- Stocker dans un endroit sec, hors de portée des enfants.
- Ne pas laisser de sac anti-humidité à portée des enfants.
Performances acoustiques et vibratoires :
- Niveau de pression acoustique : 91 dB(A).
- Niveau de puissance acoustique : 102 dB(A).
- Niveau moyen de vibrations main/bras A(8) = 2,4 m/s².
Cette synthèse est basée exclusivement sur les informations contenues dans la notice d'instructions originale de 20 pages fournie (notamment pages 1 à 20), incluant descriptifs, caractéristiques, fonctionnement, sécurité, maintenance, normes et garanties.
Hauteur (cm)
44.50
Largeur (cm)
30.00
Longueur (cm)
50.00
Poids net (Kg)
26.20
Puissance (kW)
2.2
Alimentation (V)
230 V mono
Vitesse de rotation (tr/min)
1 300
Capacité de coupes (mm) à 90° en rond
132
Capacité de coupes (mm) à 90° en carré
120
Capacité de coupes (mm) à 90° en rectangle
180 x 100
Capacité de coupes (mm) à 45° G en rond
105
Capacité de coupes (mm) à 45° G en carré
90
Capacité de coupes (mm) à 45° G en rectangle
90 x 120
Ouverture d'étau (mm)
200
Dimension de la lame
355 x 2.4 x 25.4
Capacité de coupes (mm) à 45° D en rectangle
45 x 120
Capacité de coupes (mm) à 45° D en rond
70
Capacité de coupes (mm) à 45° D en carré
45
L’appareil dispose d’un étau à serrage rapide avec mors orientables, permettant de positionner la pièce à couper selon un angle ajustable de -45° à +45° à gauche ou à droite. Le mors prismatique peut être installé pour déporter les profilés lors de coupes à 45°. La course de descente de la lame est réglable via une butée de profondeur. La pièce doit être bloquée fermement dans l’étau avant la coupe.
L’utilisateur doit actionner l’interrupteur pour mettre en marche la machine et appuyer sur le levier de sécurité pour descendre la tête de coupe. La lame tourne alors à vitesse constante. La tête est abaissée lentement pour effectuer la coupe. Une fois la coupe terminée, il faut relever la tête et relâcher l’interrupteur. La lame continue sa rotation quelques secondes avant de s’arrêter complètement.
En cas de blocage de la lame dans la pièce, il faut couper l’alimentation électrique, ouvrir l’étau et dégager la pièce avec précaution. La machine doit être utilisée avec les deux mains et en portant les équipements de protection individuelle adaptés.
L’interrupteur peut être bloqué en position arrêt à l’aide d’un cadenas pour empêcher toute mise en marche accidentelle.
Cette tronçonneuse ne doit pas être utilisée pour la coupe de matériaux de construction, bois, PVC ou dérivés. Elle fonctionne uniquement à sec, sans arrosage ni liquide de coupe.
Le bac récupérateur de copeaux doit être vidé régulièrement. La lame peut être démontée et remplacée facilement à l’aide d’un bouton de blocage et d’une clé six pans, en veillant à ce que la lame soit bien refroidie avant toute intervention.
La machine doit être installée sur une surface plane, stable et bien éclairée, dans un environnement sec et ventilé, avec une alimentation électrique conforme.
Les opérations de coupe doivent être réalisées en respectant les angles disponibles (indexés sur 7 positions) et en utilisant les accessoires appropriés (mors prismatique, serre-joint) selon le type de coupe.
En résumé, l’utilisation consiste à positionner et bloquer la pièce dans l’étau, régler l’angle et la profondeur de coupe, démarrer la machine, abaisser la tête de coupe lentement en exerçant une pression constante, puis relever la tête et arrêter la machine une fois la coupe terminée.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les matériaux compatibles avec la tronçonneuse MCS 355 C à lame carbure ?
Cette tronçonneuse est conçue pour le tronçonnage d’appoint à sec de métaux ferreux tels que l’acier, le fer et la fonte. Elle permet également un tronçonnage occasionnel de métaux non ferreux comme l’aluminium et l’inox. Elle ne doit pas être utilisée pour la coupe de matériaux de construction, de bois, de PVC ou dérivés.
Quelles sont les capacités de coupe de cette tronçonneuse selon les angles ?
La machine offre plusieurs capacités de coupe selon l’angle et la forme du profilé : à 90°, elle coupe jusqu’à 132 mm en rond, 120 mm en carré, et 180 x 100 mm en rectangle. À 45° gauche, les capacités sont 105 mm en rond, 90 mm en carré, 90 x 120 mm en rectangle. À 45° droite, elles sont 70 mm en rond, 45 mm en carré, 45 x 120 mm en rectangle.
Quels dispositifs de sécurité sont intégrés à la tronçonneuse ?
La tronçonneuse est équipée d’un levier de sécurité, d’un interrupteur cadenassable, d’un disjoncteur thermique à réarmement manuel, d’un carter de protection de lame, d’un écran de protection, et d’un étau avec mors réglables. L’utilisation doit toujours se faire avec les équipements de protection individuelle adaptés.
Comment se réalise le serrage et le positionnement des pièces à couper ?
L’étau à serrage rapide dispose d’un mors arrière réglable en angle et d’un mors avant pivotant. Il est impératif de bien positionner et serrer la pièce dans l’étau avant la coupe, en évitant de positionner plusieurs pièces simultanément ou d’intervenir pendant la coupe. Le mors prismatique permet de déporter les profilés pour les coupes à 45°.
Quelles sont les consignes spécifiques pour le montage et le démontage de la lame ?
La lame doit être montée uniquement en position haute de la tête. Il faut utiliser une lame à plaquettes carbure conforme aux spécifications d’origine. Le montage nécessite de bloquer la lame avec un bouton spécifique, de desserrer le boulon d’axe avec une clé six pans, puis de remplacer la lame. Il est essentiel de vérifier la propreté des surfaces d’appui et de respecter le sens de rotation indiqué.
Quelles sont les recommandations pour l’entretien et la maintenance ?
Un nettoyage régulier est nécessaire pour enlever copeaux et poussières, avec un pinceau et chiffon sec. Le non-respect des opérations de maintenance peut entraîner une usure prématurée. Les charbons moteur doivent être contrôlés et remplacés dès qu’ils atteignent 6 mm de longueur. La lubrification des parties mobiles de l’étau et de la tête est recommandée mensuellement.
Quels sont les niveaux sonores et vibratoires de la machine ?
Le niveau de pression acoustique est de 91 dB(A) et la puissance acoustique de 102 dB(A). Le niveau moyen de vibrations main/bras est de 2,4 m/s², ce qui est à prendre en compte pour l’évaluation des risques liés à l’exposition prolongée.
Quelles normes et directives cette tronçonneuse respecte-t-elle ?
La machine est conforme aux directives européennes Machine 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Electromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH 1907/2006, ainsi qu’aux directives Bruit 2003/10/CE et Vibrations 2002/44/CE.
