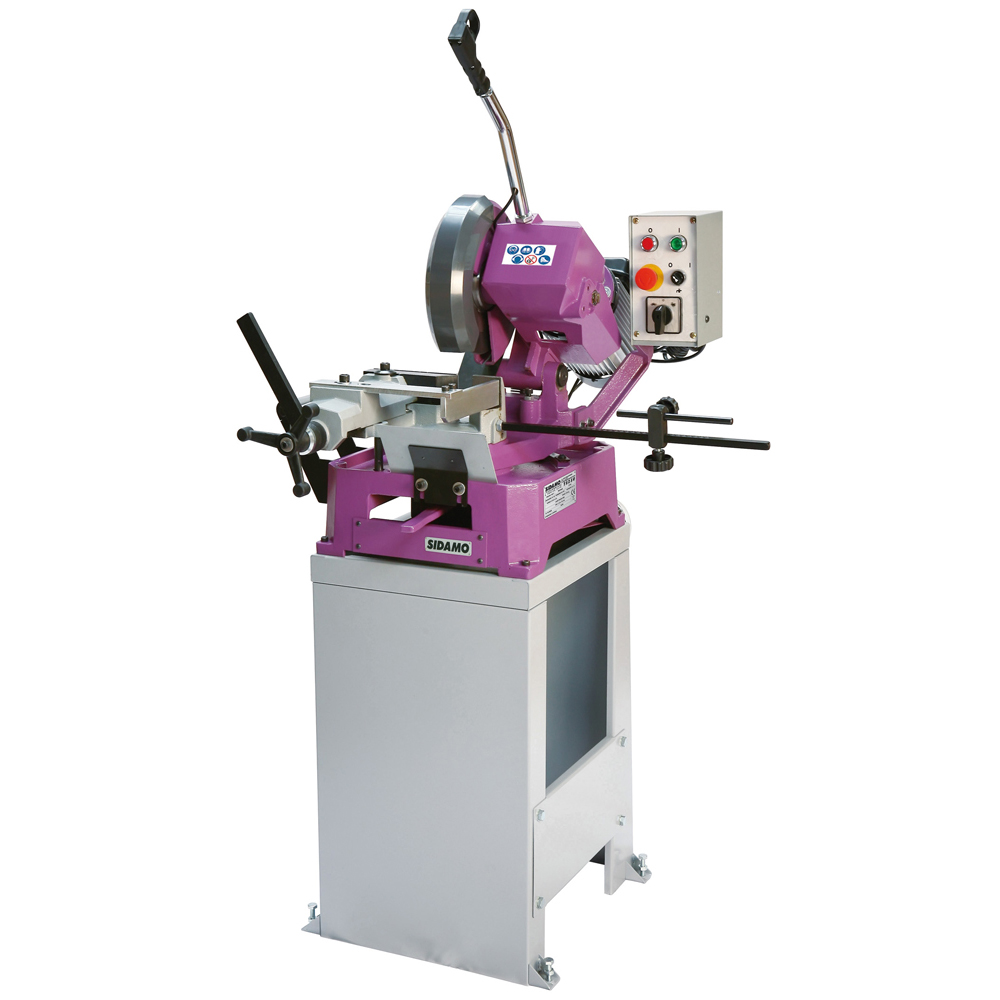

Tronçonneuse à fraise TS 250 pour tronçonnage sous lubrification de profilés métalliques SIDAMO - 20114087
Découvrez Tronçonneuse à fraise TS 250 pour tronçonnage sous lubrification de profilés métalliques SIDAMO - 20114087 disponible à l'achat
- Tête pivotante à 45° pour coupes précises
- Double étau anti-bavure pour une meilleure finition
- Lubrification par pompe pour une coupe durable
- Puissance variable 0.75 / 0.9 kW adaptée aux métaux
- Capacité de coupe jusqu’à 90 x 50 mm en rectangle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*

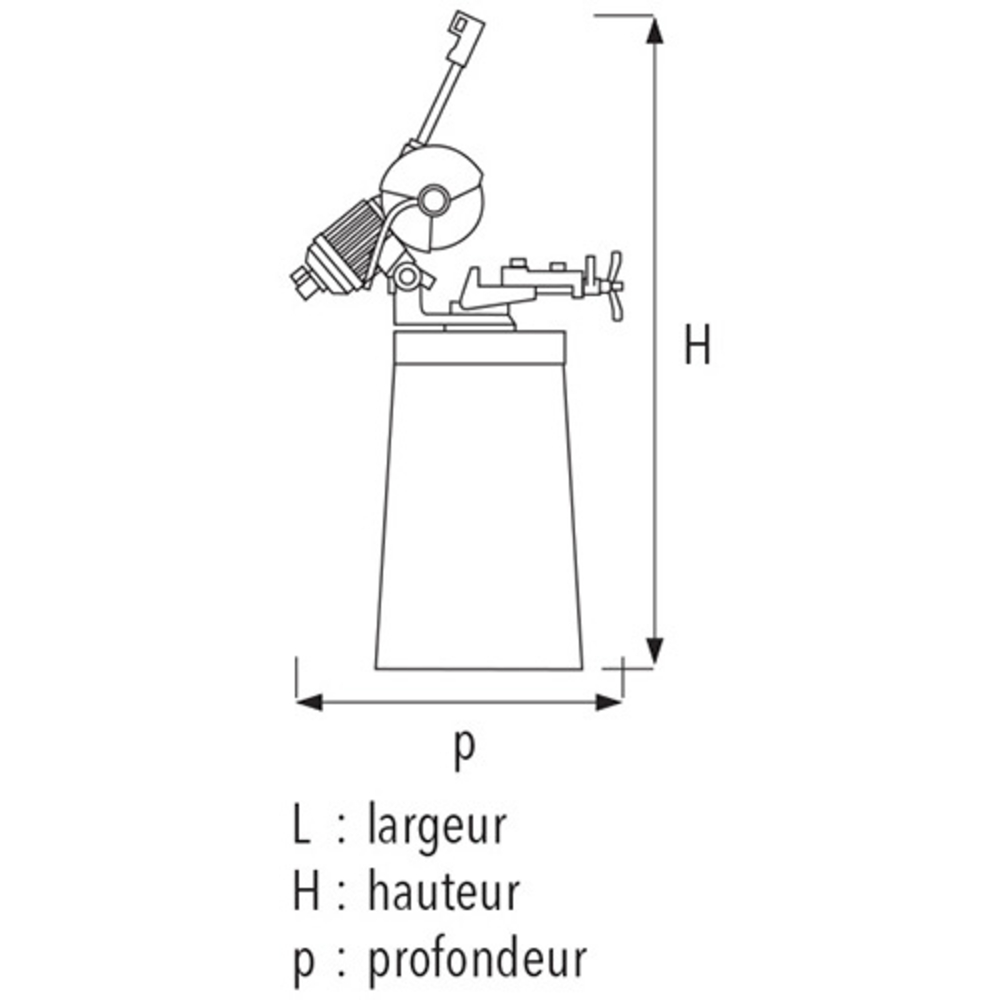

Caractéristiques techniques
Hauteur (cm)
157.30
Largeur (cm)
96.00
Longueur (cm)
93.50
Poids net (Kg)
130.00
Puissance (kW)
0.75 / 0.9
Alimentation (V)
400 V tri
Vitesse de rotation (tr/min)
45 / 90
Capacité de coupes (mm) à 90° en rond
75
Capacité de coupes (mm) à 90° en carré
65
Capacité de coupes (mm) à 90° en rectangle
90 x 50
Capacité de coupes (mm) à 45° G en rond
Capacité de coupes (mm) à 45° G en carré
55
Capacité de coupes (mm) à 45° G en rectangle
60 x 50
Ouverture d'étau (mm)
100
Hauteur de travail (mm)
955
Dimension de la lame
250 x 2 x 32
Capacité de coupes (mm) à 45° D en rectangle
Capacité de coupes (mm) à 45° D en rond
Capacité de coupes (mm) à 45° D en carré
Description
Tête pivotante à 45° à gauche et à droite
Étau à serrage rapide
Double étau anti-bavure
Mors mobile pour coupe à 45° à droite
Carter de protection de fraise scie amovible
Système de lubrification de la fraise scie par pompe
Transmission par réducteur à bain d'huile
Bâti en fonte aciérée
Bras de commande équipé d'un interrupteur à gâchette
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Sélecteur de vitesses
Isolation électrique IP 54
Livrée avec : Livrée avec socle, fraise scie et butée de coupe de 540 mm
Guide d'utilisation
Le cycle d’utilisation se déroule ainsi : la tête est positionnée à l’angle de coupe désiré, la pièce est placée et serrée dans l’étau, la butée de coupe est réglée pour garantir la longueur précise. L’utilisateur met en marche la pompe de lubrification qui arrose en continu la fraise scie avec un liquide à base d’eau et d’huile soluble. La machine est ensuite mise en marche via un interrupteur à gâchette sur le bras de commande. La tête est abaissée lentement pour effectuer la coupe en appliquant une pression constante.
La vitesse de rotation de la fraise scie est sélectionnable (45 ou 90 tr/min) en fonction du matériau et de la denture de la fraise. À la fin de la coupe, la tête est relevée en position de repos, la machine arrêtée, puis la pièce est libérée de l’étau.
Le liquide de coupe est contenu dans un réservoir intégré au socle, à remplir selon les proportions indiquées (10 à 15 % d’huile soluble dans l’eau). Le système de lubrification est nettoyé et entretenu régulièrement.
En cas de blocage de la fraise dans la pièce, l’alimentation électrique est coupée, l’arrêt coup de poing activé, l’étau ouvert avec précaution et la pièce dégagée.
La machine est destinée uniquement à un usage régulier en atelier et ne doit pas être utilisée pour la coupe de métaux non ferreux, bois, PVC ou matériaux de construction. Toute opération doit être réalisée par un opérateur formé, avec les équipements de protection individuelle adaptés.
Le résultat attendu est une coupe précise et propre de profilés métalliques ferreux, avec une finition améliorée grâce à l’étau anti-bavure et à la lubrification continue de la fraise scie.
FAQ : Questions / Réponses :
Quels sont les matériaux compatibles avec la tronçonneuse TS250 ?
La tronçonneuse TS250 est conçue pour le tronçonnage sous lubrification de métaux ferreux (acier, fer, fonte), profilés ou pleins. Elle ne doit pas être utilisée pour des métaux non ferreux, matériaux de construction, bois, PVC ou dérivés.
Comment fonctionne le système de lubrification de la fraise scie ?
Le système de lubrification est intégré dans le socle, avec une pompe qui alimente en continu la fraise scie. Le réservoir a une capacité de 5 litres et doit être rempli d’un liquide de coupe composé d’eau et d’huile soluble à 10-15% de concentration.
Quelles sont les capacités de coupe de la machine selon les formes et angles ?
À 90°, la machine coupe jusqu’à 75 mm en rond, 65 mm en carré et 90 x 50 mm en rectangle. À 45° gauche ou droite, les capacités sont de 65 mm en rond, 55 mm en carré et 60 x 50 mm en rectangle. L’étau a une ouverture maximale de 100 mm.
Quels sont les dispositifs de sécurité à respecter lors de l’utilisation ?
Le port d’équipements de protection individuelle est obligatoire : lunettes, gants, chaussures de sécurité et protection auditive. L’utilisation est réservée à un opérateur formé et autorisé. Il est interdit d’enlever ou de shunter les protections mécaniques et électriques. La machine ne doit pas être utilisée avec une fraise scie endommagée ou sans carter de protection.
Comment choisir et remplacer la fraise scie ?
La fraise scie doit être conforme aux dimensions d’origine (diamètre 250 mm, épaisseur 2 mm, alésage 32 mm) avec un pas de denture adapté au matériau. Le remplacement se fait machine arrêtée et fraise refroidie, avec port de gants. La fraise doit être montée dans le bon sens de rotation indiqué sur le carter.
Quels sont les critères techniques pour le choix de la fraise scie ?
Le choix dépend de la dureté, forme et épaisseur du matériau, ainsi que de la vitesse de coupe et d’avance. Les pièces fines ou variables nécessitent une denture fine (3 à 6 dents en contact), tandis que les pièces massives requièrent une denture plus espacée. La qualité de coupe optimale se contrôle par l’observation des copeaux produits.
Comment régler et utiliser la machine pour des coupes en angle ?
La tête et l’étau pivotent à 45° à gauche et à droite. Le levier de blocage permet de fixer la tête à l’angle désiré pour assurer un maintien stable pendant la coupe. L’étau à serrage rapide avec dispositif anti-bavure assure un maintien ferme des pièces.
Quels sont les incidents de fonctionnement fréquents et leurs solutions ?
Le blocage de la fraise scie dans la pièce impose un arrêt immédiat et une ouverture prudente de l’étau. Les vibrations, usures prématurées ou défauts de coupe peuvent être corrigés par ajustement de la vitesse, du pas de denture, du serrage ou de la lubrification.
