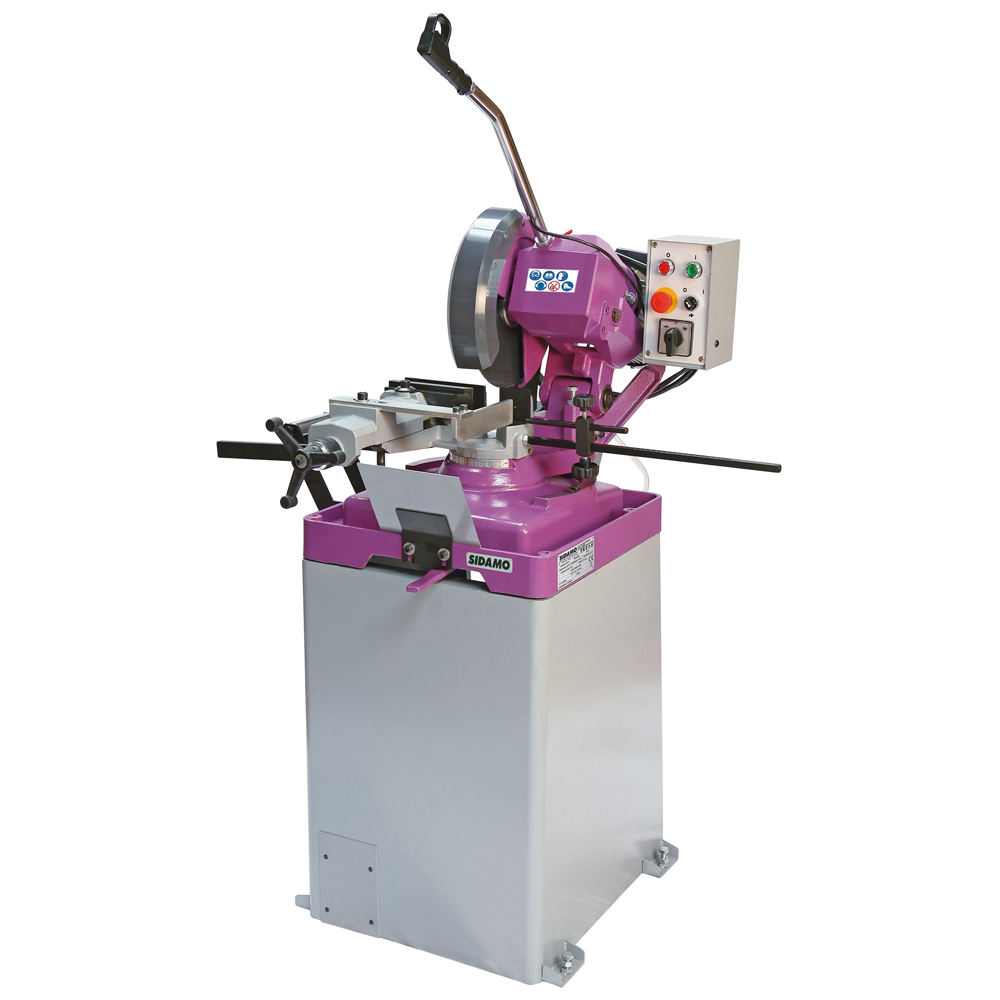

Tronçonneuse à fraise scie TS 315 INOX pour tronçonnage de profilés acier et inox sous lubrification SIDAMO - 20114200
Référence : S06620114200
Découvrez Tronçonneuse à fraise scie TS 315 INOX pour tronçonnage de profilés acier et inox sous lubrification SIDAMO - 20114200 disponible à l'achat
- Tête pivotante à 45° pour coupes précises
- Système de lubrification intégré pour une meilleure durabilité
- Transmission par réducteur à bain d’huile pour une puissance constante
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Tête pivotante à 45° à gauche et à droite
Étau à serrage rapide
Double étau anti-bavure
Mors mobile pour coupe à 45° à droite
Carter de protection de fraise scie amovible
Système de lubrification de la fraise scie par pompe
Transmission par réducteur à bain d'huile
Bâti en fonte aciérée
Bras de commande équipé d'un interrupteur à gâchette
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Sélecteur de vitesses
Isolation électrique IP 54
Livrée avec : Livrée avec:
- socle
- fraise scie
- butée de coupe de 540 mm
Ses caractéristiques techniques principales sont les suivantes :
- Puissance moteur : 1,3 kW en basse vitesse et 1,9 kW en haute vitesse
- Alimentation : 400 V triphasé
- Vitesse de rotation : 22 et 44 tr/min
- Dimensions de la lame : 315 x 2,5 x 32 mm
- Ouverture d’étau : 120 mm
- Hauteur de travail : 970 mm
- Poids : 175 kg
- Dimensions totales (L x H x P) : 1020 x 1830 x 990 mm
Capacités de coupe à 90° :
- Rond : 100 mm
- Carré : 82 mm
- Rectangle : 110 x 70 mm
Capacités de coupe à 45° gauche et droite :
- Rond : 90 mm
- Carré : 80 mm
- Rectangle : 85 x 70 mm
La machine dispose d’un étau à serrage rapide avec double étau anti-bavure et mors mobile pour coupe à 45° droite. La tête et l’étau sont pivotants à 45° à gauche et à droite. Le carter de protection de la fraise scie est amovible. Le système de lubrification de la fraise scie est assuré par une pompe intégrée au socle, avec un réservoir d’une capacité de 5 litres pour un liquide de coupe composé d’eau et d’huile soluble (diluée entre 10% et 15%). La transmission est réalisée par un réducteur à bain d’huile et le bâti est en fonte aciérée.
La commande est sécurisée avec un bras de commande équipé d’un interrupteur à gâchette, des commandes en très basse tension 24 V, un arrêt coup de poing à accrochage et un commutateur de vitesses. L’isolation électrique est de type IP 54.
L’utilisation est prévue exclusivement pour la coupe de métaux ferreux (acier, fer, fonte) et inox. Elle ne doit pas être utilisée pour la coupe de métaux non ferreux, matériaux de construction, bois ou PVC. La machine doit être installée sur un sol plat, stable et non glissant, idéalement en intérieur dans un environnement sec, aéré et bien éclairé (minimum 300 LUX). La fixation au sol est recommandée via les points de scellement sur le socle.
Le fonctionnement est sécurisé par des protections mécaniques et électriques, un carter mobile de protection de fraise scie, et des dispositifs de sécurité conformes aux normes. L’opérateur doit porter des équipements de protection individuelle (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire) et respecter les consignes d’usage et de sécurité.
La machine permet des coupes droites à 90° ainsi que des coupes d’angles à 45° gauche et droite, avec un réglage simple de la tête pivotante et un étau à serrage rapide. La butée de coupe est réglable pour définir précisément la longueur des pièces à couper.
La fraise scie doit être choisie en fonction du matériau et de la section à couper, avec un pas de denture adapté (ACME ou HELLER) et un diamètre maximal de 315 mm. Le remplacement de la fraise scie s’effectue facilement en desserrant la tige du carter mobile et en dévissant la vis de fixation. La lubrification et le refroidissement de la fraise scie sont assurés par le système intégré.
La machine nécessite une maintenance régulière comprenant le nettoyage quotidien, la vidange hebdomadaire du liquide de coupe, la vérification mensuelle des fixations et câbles, ainsi qu’un entretien semestriel et annuel pour garantir la longévité et la sécurité.
En résumé, la tronçonneuse TS315 INOX est une machine robuste et performante, adaptée aux ateliers industriels pour la coupe précise et sécurisée de profilés acier et inox, avec un système de lubrification efficace et des fonctions de sécurité avancées.
Hauteur (cm)
183.00
Largeur (cm)
99.00
Longueur (cm)
102.00
Poids net (Kg)
175.00
Puissance (kW)
1.3 / 1.9
Alimentation (V)
400 V Tri
Vitesse de rotation (tr/min)
22 / 44
Capacité de coupes (mm) à 90° en rond
100
Capacité de coupes (mm) à 90° en carré
82
Capacité de coupes (mm) à 90° en rectangle
110 x 70
Capacité de coupes (mm) à 45° G en rond
90
Capacité de coupes (mm) à 45° G en carré
80
Capacité de coupes (mm) à 45° G en rectangle
85 x 70
Ouverture d'étau (mm)
120
Hauteur de travail (mm)
970
Dimension de la lame
315 x 2.5 x 32
Capacité de coupes (mm) à 45° D en rectangle
Capacité de coupes (mm) à 45° D en rond
Capacité de coupes (mm) à 45° D en carré
Le principe d’utilisation repose sur une fraise scie rotative lubrifiée par un liquide composé d’eau et d’huile soluble, distribué par une pompe intégrée au socle. La tête et l’étau sont pivotants à 45° à gauche et à droite, permettant des coupes droites à 90° ainsi que des coupes d’angles à 45°. L’étau à serrage rapide avec double étau anti-bavure et mors mobile assure le maintien ferme des pièces.
Pour utiliser la machine, il faut d’abord régler l’angle de coupe en déverrouillant le levier de blocage, positionner la tête, puis verrouiller la tête. L’étau s’ouvre suffisamment pour insérer la pièce, qui doit être alignée avec la fraise scie et l’arrière de l’étau, puis serrée fermement. La butée de coupe est réglable pour définir la longueur précise des pièces à couper.
Le cycle de coupe s’enchaîne en sélectionnant la vitesse adaptée (grande ou petite vitesse), en mettant en marche la pompe de lubrification, puis en démarrant la machine par l’interrupteur à gâchette. La tête descend lentement vers la pièce avec une pression constante. Après la coupe, la tête est ramenée en position haute, la machine arrêtée, l’étau ouvert et la pièce retirée.
Le liquide de coupe doit être introduit dans le réservoir avec une dilution d’huile soluble entre 10 % et 15 %. Le réservoir a une capacité de 5 litres et le système de lubrification doit être nettoyé régulièrement.
Le remplacement de la fraise scie s’effectue avec la machine arrêtée et la tête en position de repos. Il faut desserrer le carter mobile, bloquer la fraise scie, dévisser la vis de fixation, retirer la fraise usée puis installer la nouvelle en respectant le sens de rotation des dents.
Les pièces à couper doivent toujours être maintenues dans l’étau, jamais tenues à la main, pour garantir une coupe précise et sécurisée. La machine est destinée uniquement à la coupe de métaux ferreux (acier, fer, fonte) et inox, et ne doit pas être utilisée pour d’autres matériaux.
En cas de blocage de la fraise scie dans la pièce, il faut couper l’alimentation, ouvrir l’étau, relever la tête et dégager la pièce avec précaution. La machine doit être installée sur un sol plat, stable, non glissant, dans un environnement sec, aéré et bien éclairé (minimum 300 LUX).
Enfin, la maintenance régulière comprend le nettoyage quotidien, la vidange hebdomadaire du liquide de coupe, la vérification mensuelle des fixations et câbles, ainsi que des entretiens semestriels et annuels pour assurer un fonctionnement fiable et sécurisé.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les matériaux compatibles avec la tronçonneuse TS315 INOX ?
Cette machine est conçue uniquement pour le tronçonnage sous lubrification de profilés acier, inox, fer et fonte. Elle ne doit pas être utilisée pour la coupe de métaux non ferreux, matériaux de construction, bois, PVC ou dérivés.
Comment la machine assure-t-elle la sécurité de l’opérateur pendant l’utilisation ?
La tronçonneuse est équipée d’un carter de protection amovible pour la fraise scie, d’un étau à serrage rapide avec double étau anti-bavure et mors mobile, ainsi que d’un arrêt coup de poing à accrochage. Les commandes sont en très basse tension 24 V et la machine dispose d’une isolation électrique IP 54. L’opérateur doit porter des équipements de protection individuelle adaptés (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
Quels sont les réglages possibles pour les coupes d’angles ?
La tête et l’étau sont pivotants à 45° à gauche et à droite. Le levier de blocage permet de fixer la tête à l’angle désiré pour réaliser des coupes à 45° gauche, droite ou à angles intermédiaires. La butée de coupe est réglable pour définir précisément la longueur des pièces à couper.
Comment fonctionne le système de lubrification de la fraise scie ?
Le système de lubrification est assuré par une pompe intégrée au socle, alimentée par un réservoir de 5 litres contenant un liquide de coupe composé d’eau et d’huile soluble (diluée entre 10% et 15%). Ce système assure un refroidissement et une lubrification efficaces de la fraise scie pendant la coupe.
Quelles sont les dimensions et capacités de coupe de la machine ?
La tronçonneuse permet des coupes à 90° sur rond jusqu’à 100 mm, carré jusqu’à 82 mm, rectangle jusqu’à 110 x 70 mm. Pour les coupes à 45° gauche ou droite, les capacités sont légèrement réduites (rond 90 mm, carré 80 mm, rectangle 85 x 70 mm). L’ouverture maximale de l’étau est de 120 mm, la lame mesure 315 x 2,5 x 32 mm.
Quelles sont les consignes pour le remplacement de la fraise scie ?
Le remplacement doit être effectué moteur arrêté, fraise scie refroidie et alimentation coupée. Utiliser uniquement des fraises scie conformes aux dimensions d’origine (diamètre max 315 mm). La fraise scie doit être en bon état, sans dents cassées ni déformations. Le carter mobile se desserre pour accéder à la fixation, la vis de serrage est à filetage gauche.
Comment choisir la denture de la fraise scie en fonction du matériau ?
Le choix dépend de la forme, épaisseur et dureté du matériau. Pour les profilés fins et tubes, une denture ACME étroite est recommandée. Pour les pièces massives, une denture HELLER plus espacée est adaptée. La vitesse de coupe et la descente doivent être ajustées selon la qualité des copeaux observés.
Quels sont les incidents de fonctionnement courants et leurs solutions ?
En cas de blocage de la fraise scie, arrêter la machine, ouvrir l’étau et dégager la pièce avec précaution. Les causes courantes d’usure prématurée incluent une vitesse inadaptée, un mauvais lubrifiant ou un mauvais montage. Les vibrations peuvent être corrigées par un ajustement de la vitesse ou du pas de denture. Une finition insuffisante peut être améliorée par une meilleure lubrification et un réglage des paramètres.
