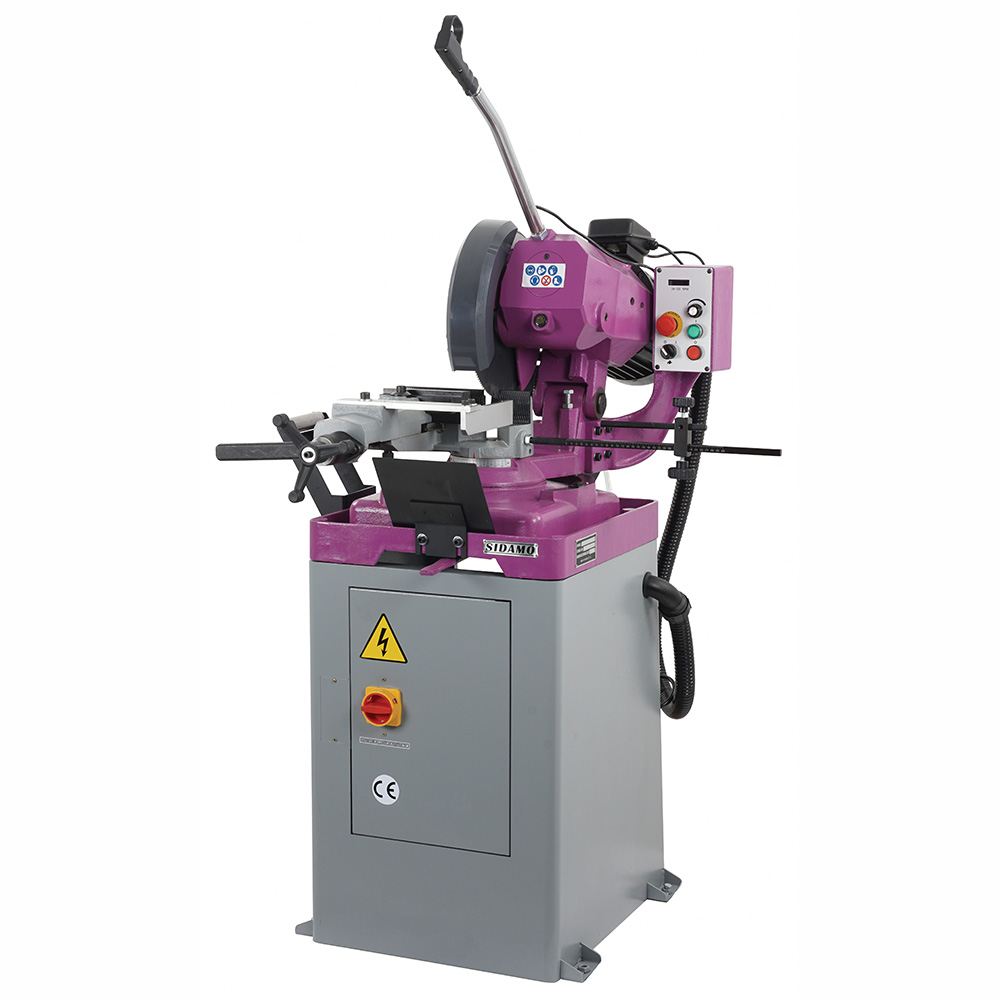

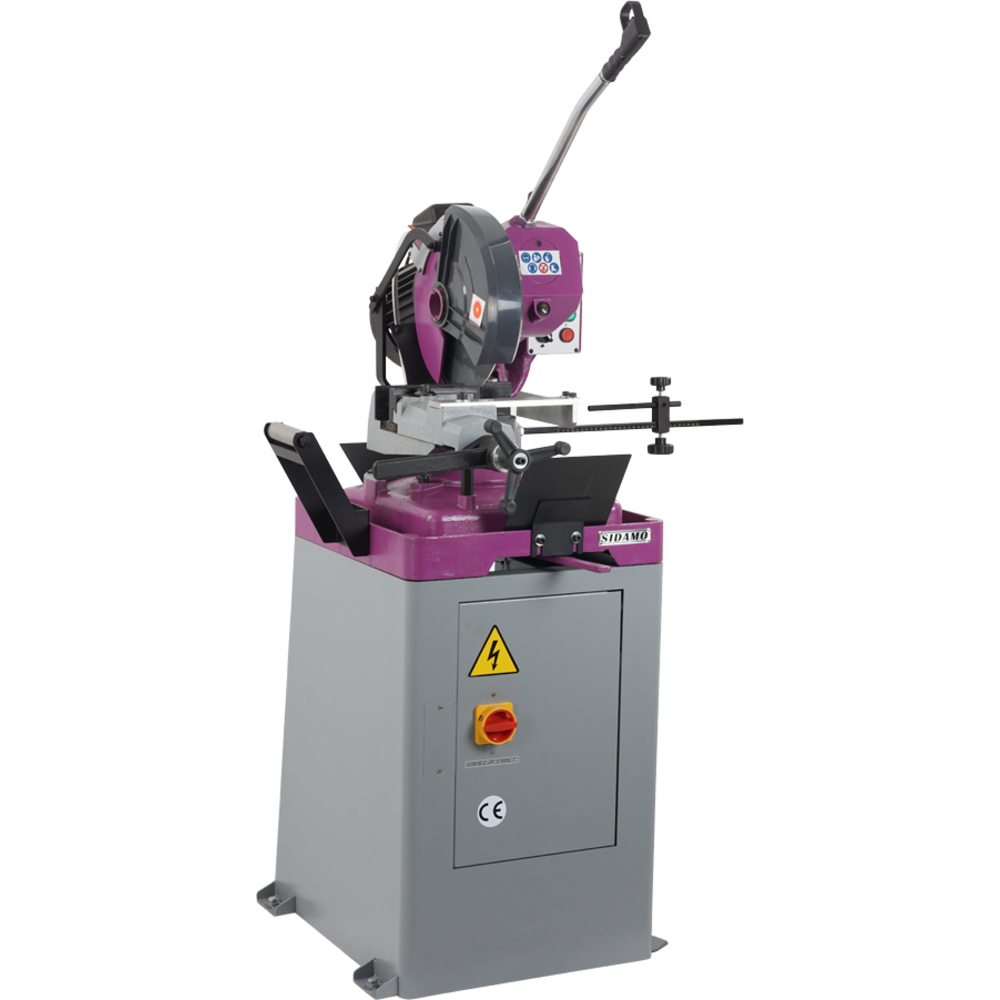

Tronçonneuse à fraise TS 315V pour tronçonnage de profilés acier et inox sous lubrification SIDAMO - 20114202
Référence : S06620114202
Découvrez Tronçonneuse à fraise TS 315V pour tronçonnage de profilés acier et inox sous lubrification SIDAMO - 20114202 disponible à l'achat
- Tête pivotante à 45° pour coupes précises
- Système de lubrification par pompe pour fraise
- Capacité de coupe jusqu’à 110 x 70 mm en rectangle
- Variateur de vitesse de 15 à 120 tr/min
- Transmission par réducteur à bain d’huile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Tête pivotante à 45° à gauche et à droite
Etau à serrage rapide
Double étau anti-bavure
Mors mobile pour coupe à 45° à droite

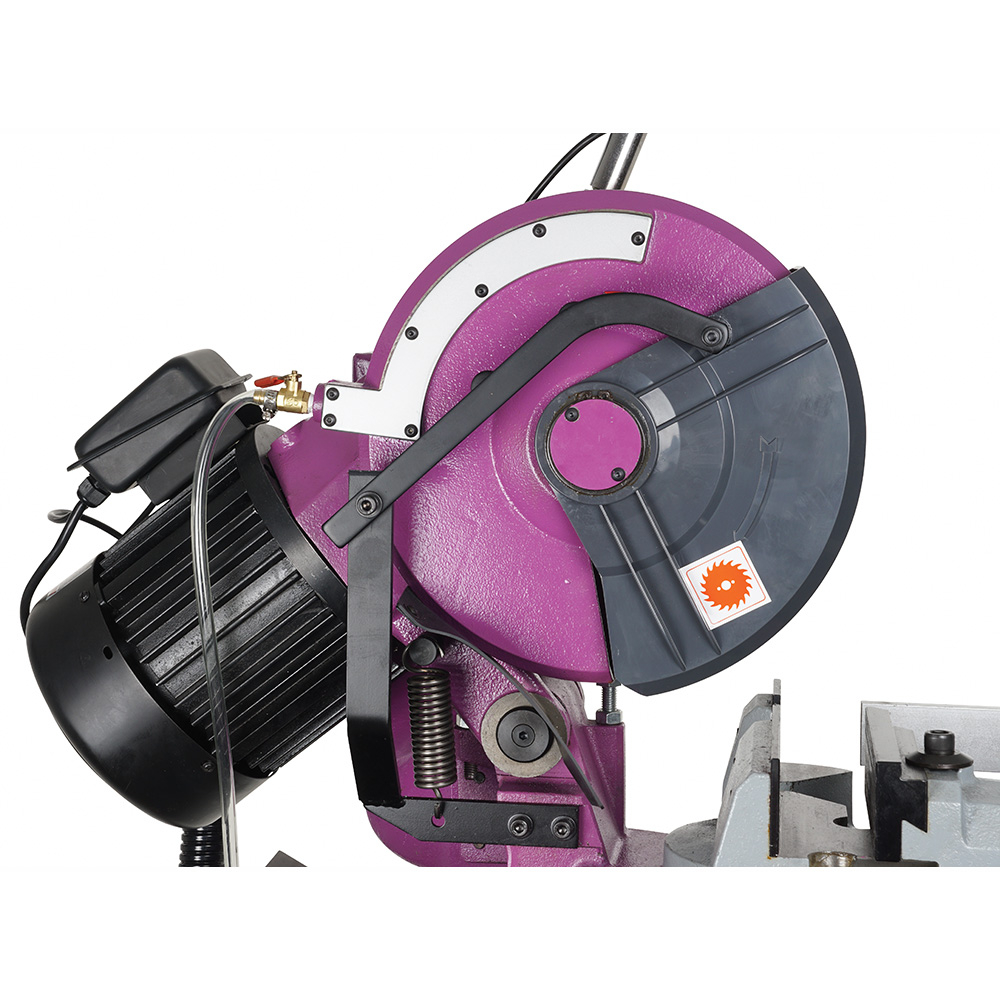

Carter de protection de fraise scie amovible
Système de lubrification de la fraise scie par pompe
Transmission par réducteur à bain d'huile
Bâti en fonte aciérée
Bras de commande équipé d'un interrupteur à gâchette

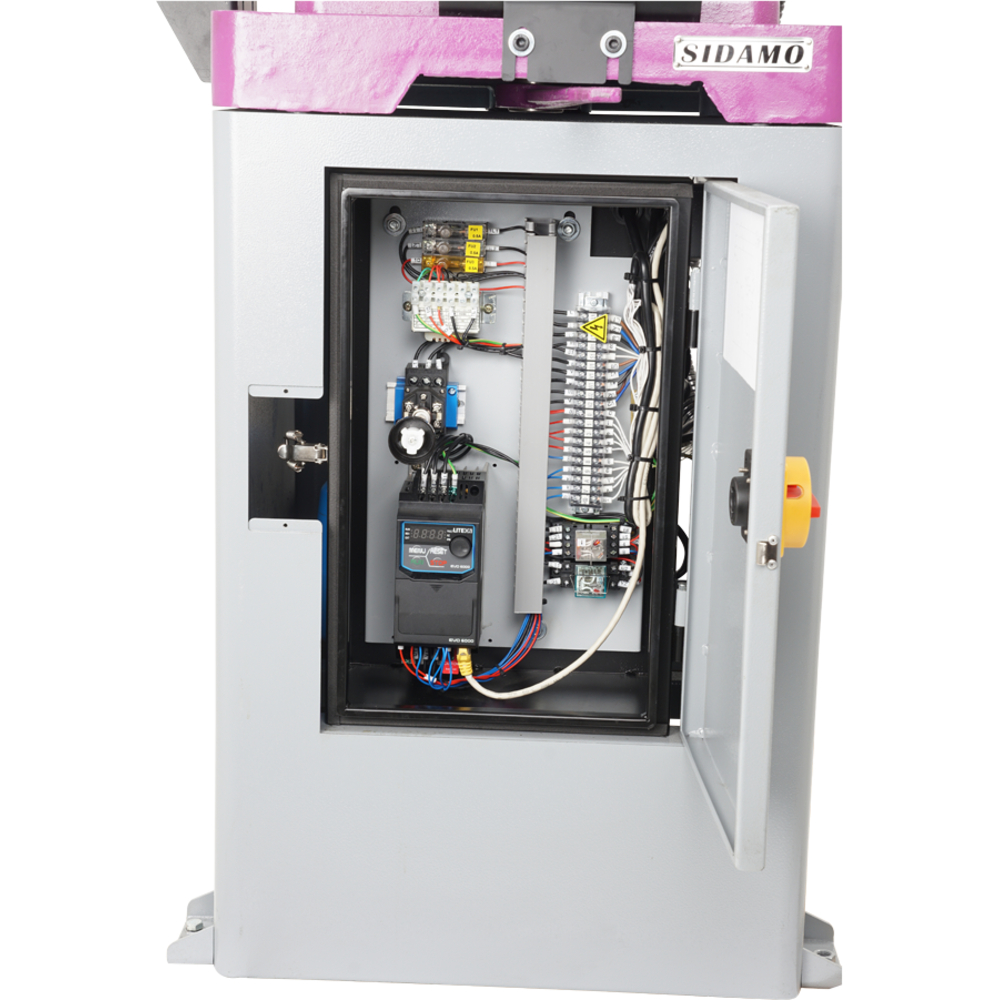

Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Variateur de vitesse
Isolation électrique IP 54
Livrée avec : Livrée avec:
- socle
- fraise scie
- butée de coupe de 540 mm
Cette machine est dotée d’une tête et d’un étau pivotants à 45° à gauche et à droite, d’un mors mobile pour coupe à 45° à droite, d’un bras de commande avec interrupteur à gâchette, et de commandes en très basse tension 24 V. Elle bénéficie d’une transmission par réducteur à bain d’huile et d’une isolation électrique IP 54. La tronçonneuse est livrée avec un socle, une fraise scie (pas de 6) et une butée de coupe de 540 mm.
Ses caractéristiques techniques comprennent :
- Puissance moteur : 1,5 kW
- Alimentation : 400 V triphasé
- Vitesse de rotation variable de 15 à 120 tr/min
- Ouverture d’étau maximale : 120 mm
- Hauteur de travail : 970 mm
- Dimensions de la lame : 315 x 2,5 x 32 mm
- Poids : 178 kg
- Dimensions totales (L x H x P) : 1020 x 1830 x 990 mm
Capacités de coupe à 90° :
- Rond : 100 mm
- Carré : 82 mm
- Rectangle : 110 x 70 mm
Capacités de coupe à 45° gauche et droite :
- Rond : 90 mm
- Carré : 80 mm
- Rectangle : 85 x 70 mm
La machine est conçue exclusivement pour la coupe de métaux ferreux (acier, fer, fonte) et inox. Elle ne doit pas être utilisée pour les métaux non ferreux, les matériaux de construction, le bois ou le PVC.
Le fonctionnement s’appuie sur une fraise scie adaptée, montée et lubrifiée par pompe. La tête de coupe s’abaisse via un bras de descente équipé d’un interrupteur, tandis que l’étau assure un maintien rapide et sécurisé des pièces à usiner. La butée de coupe est réglable pour garantir des longueurs précises.
L’installation requiert une fixation au sol stable, sur une surface plane en béton, avec une alimentation électrique conforme (400 V triphasé, protection magnétothermique recommandée). La machine est livrée conditionnée sans liquide de coupe, qui doit être préparé (huile soluble diluée à 10-15%) et versé dans un réservoir de 5 litres intégré.
La maintenance est organisée selon plusieurs fréquences :
- Quotidienne : nettoyage des copeaux, contrôle du liquide de coupe, inspection de la fraise scie, vérification des protections et dispositifs de sécurité.
- Hebdomadaire : vidange et nettoyage du liquide de coupe, nettoyage du filtre de pompe.
- Mensuelle : contrôle des serrages et de l’état du câble d’alimentation.
- Semestrielle : test de continuité du circuit de protection.
- Annuelle : vidange du réducteur moteur et changement d’huile de boîte de vitesses (tous les 6 mois puis annuellement).
La tronçonneuse utilise des fraises scie bimétal HSS de 315 mm de diamètre, avec plusieurs pas de denture disponibles (pas de 4, 6 ou 8 mm), adaptées selon l’épaisseur et la nature des matériaux à couper.
L’ensemble des consignes de sécurité est rigoureusement détaillé, incluant le port obligatoire d’équipements de protection individuelle (lunettes, gants, protections auditives et respiratoires), les prescriptions d’utilisation, les règles de manipulation des pièces et des fraises scie, ainsi que les procédures en cas d’incidents de fonctionnement.
Le produit est conforme aux normes en vigueur et bénéficie d’une conception robuste avec bâti en fonte aciérée, garantissant stabilité, précision et durabilité.
Résumé des avantages :
- Polyvalence pour coupe acier et inox avec angles jusqu’à 45°
- Système de lubrification intégré pour une meilleure longévité de la fraise scie
- Commandes sécurisées en basse tension
- Étau à serrage rapide avec dispositif anti-bavure
- Maintenance accessible et planifiée pour garantir performances et sécurité
Ce matériel est idéal pour les ateliers métallurgiques nécessitant une tronçonneuse fiable et performante pour des coupes précises sous lubrification.
Hauteur (cm)
183.00
Largeur (cm)
99.00
Longueur (cm)
102.00
Poids net (Kg)
178.00
Puissance (kW)
1.5
Alimentation (V)
400 V Tri
Vitesse de rotation (tr/min)
15-120
Capacité de coupes (mm) à 90° en rond
100
Capacité de coupes (mm) à 90° en carré
82
Capacité de coupes (mm) à 90° en rectangle
110 x 70
Capacité de coupes (mm) à 45° G en rond
90
Capacité de coupes (mm) à 45° G en carré
80
Capacité de coupes (mm) à 45° G en rectangle
85 x 70
Ouverture d'étau (mm)
120
Hauteur de travail (mm)
970
Dimension de la lame
315 x 2.5 x 32
Capacité de coupes (mm) à 45° D en rectangle
Capacité de coupes (mm) à 45° D en rond
Capacité de coupes (mm) à 45° D en carré
Pour la coupe, la pièce doit être placée dans l’étau à serrage rapide, avec un jeu de 2 à 5 mm avant serrage. L’étau dispose d’un dispositif anti-bavure. La pièce doit être parfaitement bloquée dans l’étau pour éviter tout mouvement durant la coupe. La butée de coupe est réglable pour garantir la longueur exacte des pièces à couper.
La fraise scie est lubrifiée par un système de pompe intégrée, alimentée par un liquide de coupe composé d’eau et d’huile soluble diluée à 10-15%, versé dans un réservoir de 5 litres. La pompe assure une lubrification abondante pendant la coupe.
Le cycle de coupe s’effectue en plusieurs étapes : après avoir réglé la tête et positionné la pièce, l’opérateur met la machine en marche via un interrupteur à gâchette sur le bras de commande, puis abaisse lentement la tête en exerçant une pression constante sur la pièce. La vitesse de rotation est réglable pour s’adapter au matériau et à l’épaisseur. Une fois la coupe terminée, la tête est relevée à sa position initiale, la machine arrêtée, l’étau ouvert et la pièce retirée.
La sélection de la fraise scie doit correspondre au matériau et à la section de la pièce, en choisissant le pas de denture adapté. La fraise scie doit être remplacée dès que les dents sont usées ou cassées, en respectant les consignes de montage avec la machine arrêtée et la fraise refroidie.
En cas de blocage de la fraise dans la pièce, il faut immédiatement arrêter la machine, ouvrir l’étau, relever la tête et dégager la pièce avec précaution, puis vérifier l’état de la fraise scie.
La machine est prévue pour un usage régulier, environ 3 à 5 heures par jour, en atelier métallique, pour le tronçonnage sous lubrification de profilés et pièces en acier et inox uniquement. Le liquide de coupe doit être contrôlé et renouvelé régulièrement pour garantir une lubrification efficace.
En résumé, l’utilisation consiste à positionner et serrer la pièce dans l’étau, régler la tête à l’angle désiré, démarrer la machine et la pompe de lubrification, abaisser la tête pour couper avec une pression constante, puis relever la tête et retirer la pièce après arrêt complet.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les matériaux compatibles avec la tronçonneuse TS315V ?
La tronçonneuse TS315V est conçue exclusivement pour le tronçonnage sous lubrification de profilés en acier, inox, fer et fonte. Elle ne doit pas être utilisée pour les métaux non ferreux, les matériaux de construction, le bois, le PVC ou leurs dérivés.
Comment s’effectue le serrage et le maintien des pièces à couper ?
La machine est équipée d’un étau à serrage rapide avec dispositif anti-bavure. L’étau s’ouvre jusqu’à 120 mm et permet un blocage efficace des pièces. Il est impératif de toujours bloquer les pièces à usiner dans l’étau, jamais à la main, pour garantir la sécurité et la précision de coupe.
Quels sont les réglages possibles pour les angles de coupe ?
La tête et l’étau de la machine pivotent à 45° à gauche et à droite. Le levier de blocage permet de fixer fermement la tête à l’angle désiré afin d’éviter tout déplacement pendant la coupe. La machine peut donc réaliser des coupes à 90°, 45° gauche et droite, ainsi que des angles intermédiaires.
Comment se fait la lubrification de la fraise scie ?
Le système de lubrification est intégré au socle avec une pompe qui alimente la fraise scie en liquide de coupe (huile soluble diluée à 10-15%). Le réservoir a une capacité de 5 litres. Un filtre est monté sur le circuit et doit être nettoyé régulièrement pour assurer un bon fonctionnement.
Quelles sont les consignes de sécurité spécifiques à respecter ?
Il est obligatoire de porter des équipements de protection individuelle : lunettes, gants, chaussures et protections auditives et respiratoires. La fraise scie doit toujours être protégée par son carter amovible, qui ne doit jamais être enlevé en fonctionnement. Il est interdit de forcer la machine ou d’utiliser une fraise scie endommagée.
Quels critères techniques faut-il considérer pour choisir la fraise scie ?
La fraise scie doit être conforme aux dimensions d’origine : 315 mm de diamètre, 2,5 mm d’épaisseur, alésage 32 mm. Le choix de la denture dépend de l’épaisseur et du type de matériau à couper (pas de 4, 6 ou 8 mm). La vitesse de rotation variable de 15 à 120 tr/min doit être adaptée pour optimiser la qualité de coupe et la longévité de la fraise.
Comment la maintenance est-elle organisée pour garantir la sécurité et la performance ?
La maintenance est planifiée selon plusieurs fréquences : quotidienne (nettoyage, contrôle du liquide de coupe et des protections), hebdomadaire (vidange du liquide, nettoyage du filtre), mensuelle (contrôle des serrages et câbles), semestrielle (test de continuité électrique), et annuelle (vidange du réducteur moteur et changement d’huile de boîte de vitesses).
