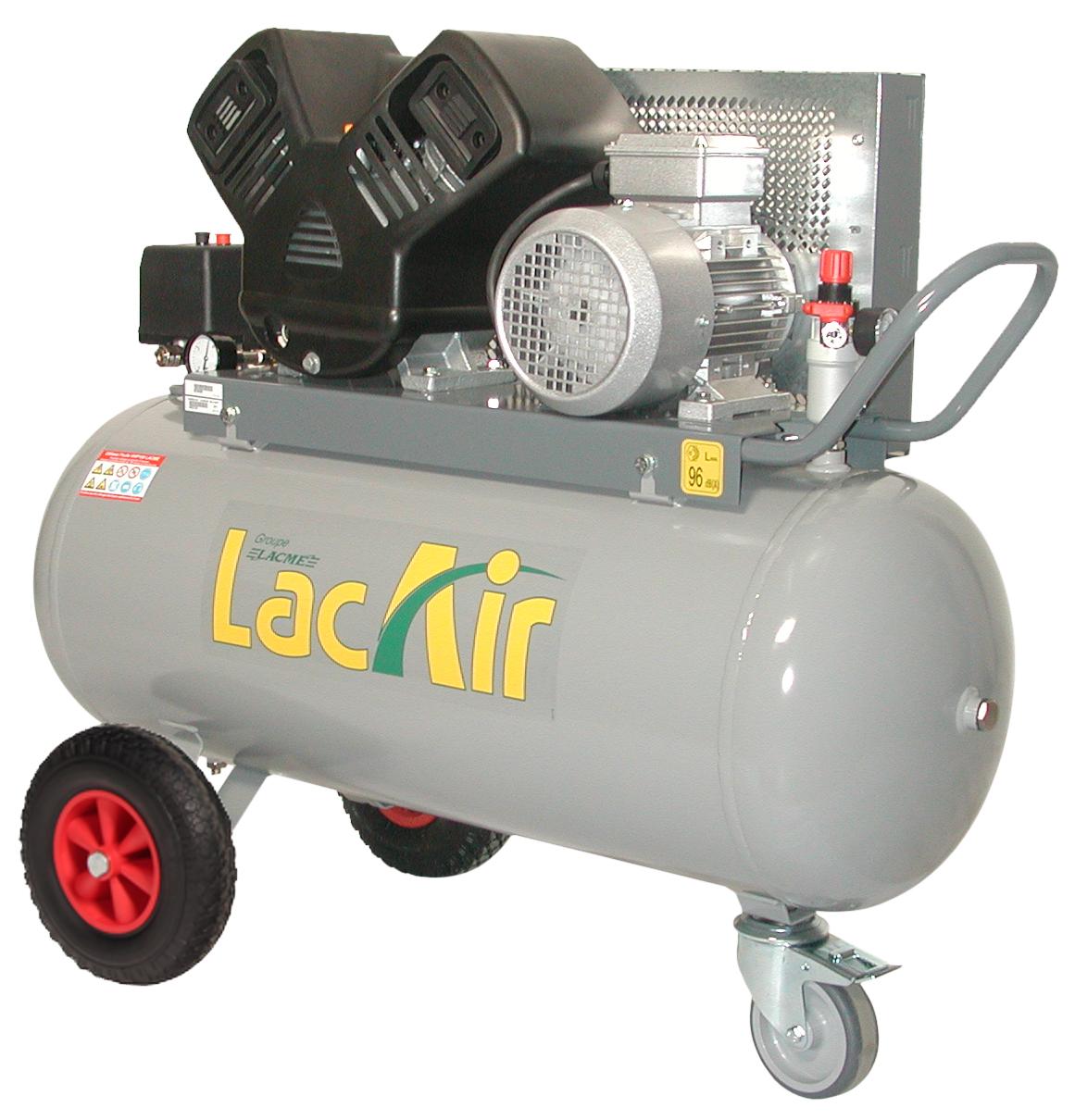

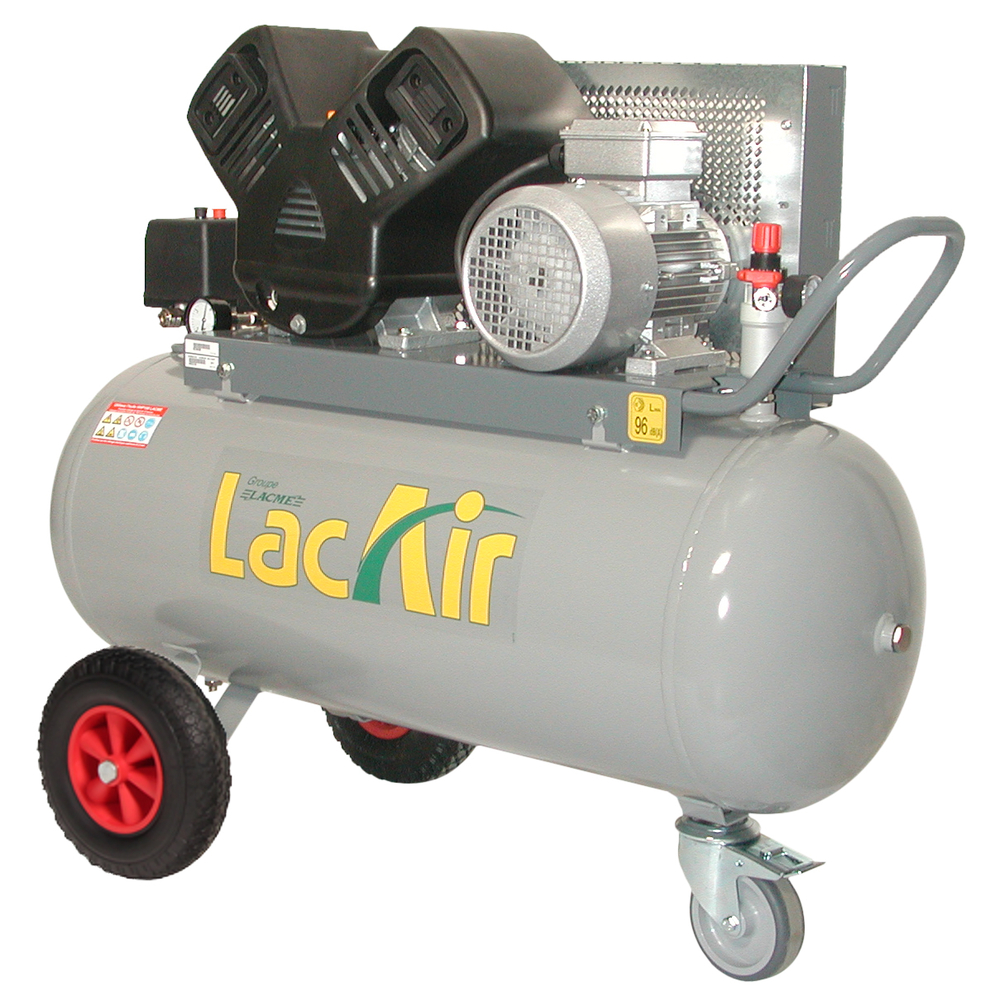

Compresseur pro tri mobile 100 l 11 bar 20 m³/h LACME Twinair 20/100t 463100
Référence : LACM463100
Découvrez Compresseur pro tri mobile 100 l 11 bar 20 m³/h LACME Twinair 20/100t 463100 disponible à l'achat
- Triphasé, groupe fonte bicylindre en V caréné
- Capacité de réservoir : 100 litres, 11 bar
- Mobile avec grosses roues et roue directrice avant
- Contacteur avec disjoncteur intégré
- Débit aspiré : 20 m³/h, débit restitué : 14.9-250 l/min
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Bon compromis débit/capacité - 100 litres - 11 bar
- Mobile : grosses roues + roue directrice avant
- Groupe V fonte caréné + vitesse lente : durée de vie accrue
- Contacteur avec disjoncteur
Équipements et caractéristiques principales :
- Épurateur-détendeur PM avec deux sorties à raccords rapides, sortie directe à raccord rapide
- Contacteur disjoncteur et manomètre 16 bars
- Soupape de sécurité conforme aux normes CE
- Clapet anti-retour, robinet de purge
- Tuyauterie en cuivre de grosse section
- Cordon d’alimentation 4 x 1,5 mm² de 4,8 mètres
- Roues de gros diamètre pour une grande facilité de déplacement, avec roue directrice avant équipée d’un frein
Le groupe moteur développe une puissance de 3 CV (2,2 kW), alimenté en 400 V triphasé. Le compresseur est équipé de filtres à air à faibles pertes de charge, un par cylindre, pour garantir une meilleure efficacité et une protection optimale du moteur.
Performances et dimensions :
- Niveau sonore de 96 dB(A)
- Dimensions : 106 cm (longueur) x 51 cm (largeur) x 91 cm (hauteur)
- Poids : 85,5 kg
Usages et applications :
Ce compresseur est adapté aux besoins professionnels nécessitant un débit d’air important et une pression stable, notamment dans les secteurs agricoles et industriels. Sa mobilité facilitée par ses grosses roues et sa roue directrice avec frein permet un déplacement aisé sur chantier ou en atelier.
Entretien et recommandations :
L’entretien doit être effectué toutes les 150 heures de fonctionnement ou au minimum une fois par an. Il est recommandé de nettoyer régulièrement les filtres à air et de purger la cuve pour assurer une performance optimale et prolonger la durée de vie de l’appareil.
Avantages produit :
- Série Endurance garantissant une durée de vie accrue
- Grosse cylindrée avec faible vitesse de rotation pour un débit restitué supérieur
- Mobilité facilitée grâce aux roues adaptées et à la roue directrice avec frein
- Équipement complet et robuste pour un usage professionnel intensif
Conditionnement et conservation :
Le compresseur est livré prêt à l’emploi, avec un compteur horaire numérique vibratoire intégré pour suivre facilement les temps de fonctionnement. Il est conseillé de stocker l’appareil dans un environnement sec et protégé pour éviter toute corrosion ou détérioration des composants.
Normes et certifications :
Le compresseur est conforme aux normes de sécurité européennes, notamment avec la présence de soupapes de sécurité certifiées CE.
Cette synthèse est basée sur les informations techniques et descriptives fournies dans la fiche produit PDF LACME Twinair 20/100T (réf. 463100).
- Spécificités : Triphasé
- Equipement standard : Épurateur-détendeur PM deux sorties raccords rapides Sortie directe raccord rapide Soupape d’aide au démarrage Contacteur manométrique Manomètre 16 bar Soupape de sécurité CE Roues gros diamètre et roue directrice avant avec frein Tuyauterie cuivre grosse section Cordon alimentation : 4 x 1,5 mm² x 4,8 m.
- Conception du groupe : Groupe bicylindre en V, monoétagé, caréné - Composants longue durée : Plaques - clapets doubles Triple segmentation Cylindres en fonte Culasses en aluminiumFiltres à air à faibles pertes de charge : - 1 filtre par cylindre
- Nombre de piston : 2 Vc
- Pression de service : 11
- Puissance moteur 1 : 3
- Puissance moteur 2 : 2.2
- Réservoir : 100
- Niveau sonore : 96
- Débit aspire 1 : 20
- Débit aspire 2 : 335
- Débit résistué 1 : 14.9
- Débit restitué 2 : 250
- Temps de montée en pression : 240
- Vitesse de rotation : 980
Le réglage de la pression de travail se fait via l’épurateur-détendeur : il faut débloquer son cabochon, tourner pour ajuster la pression désirée, puis le bloquer pour éviter tout dérèglement. Le compresseur doit toujours être raccordé à un outil ou système consommateur d’air pour éviter une détente d’air non contrôlée.
L’utilisation est prévue dans un environnement propre, bien aéré, sans poussières, ni gaz inflammables, avec une température ambiante comprise entre 0 et 35°C et un taux d’humidité maximum de 75 %. Le compresseur doit être placé sur un support stable, en position horizontale, à au moins 50 cm d’un mur, et à plus de 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Avant la première mise en route, il est impératif de purger totalement le réservoir en dépressurisant puis drainant les condensats. La purge régulière du réservoir est nécessaire, au minimum une fois par semaine, pour éviter la corrosion. Le vidage et le remplacement de l’huile doivent être réalisés après la période de rodage (environ 15 heures d’utilisation), puis tous les ans ou toutes les 150 heures de fonctionnement.
Le déplacement du compresseur mobile s’effectue à l’aide de la poignée prévue, en s’appuyant sur ses grosses roues et sa roue directrice avant équipée d’un frein.
En cas de dysfonctionnement, il est conseillé de vérifier notamment la purge du réservoir, le niveau d’huile, le bon raccordement électrique, l’état des filtres à air, et la tension d’alimentation. Si le compresseur disjoncte, il faut attendre son refroidissement avant de le redémarrer et réarmer le disjoncteur. En cas de problèmes persistants, contacter un service après-vente agréé.
Le résultat attendu est une fourniture d’air comprimé stable, avec une pression maximale de 11 bars et un débit adapté aux besoins des outils pneumatiques, dans le respect des consignes d’utilisation et d’entretien.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales du groupe moteur de ce compresseur ?
Le compresseur est équipé d’un groupe bicylindre en V caréné en fonte, monoétagé, avec turbo ventilation. Il dispose de plaques-clapets doubles, triple segmentation, cylindres en fonte et culasses en aluminium. La vitesse lente de rotation (980 tr/min) contribue à la longévité accrue du groupe.
Comment se règle et fonctionne la pression de travail sur ce compresseur ?
La pression de travail se règle via l’épurateur-détendeur en débloquant son cabochon, puis en tournant pour ajuster la pression souhaitée. Le compresseur démarre automatiquement à une pression réglée entre 5 et 6 bars et s’arrête entre 8 et 9 bars. Le cabochon doit être bloqué après réglage pour éviter les dérèglements.
Quels équipements assurent la sécurité et la conformité de ce compresseur ?
Le compresseur est équipé d’une soupape de sécurité certifiée CE, d’un clapet anti-retour, d’un contacteur avec disjoncteur intégré, ainsi que d’un robinet de purge. Il est conforme aux normes européennes de sécurité NF EN ISO 12100 et NF EN 1012-1, et répond aux directives CE applicables (machines, basse tension, pression, compatibilité électromagnétique, acoustique).
Quels sont les critères de mobilité et d'installation de ce compresseur ?
Ce modèle est mobile grâce à ses grosses roues et sa roue directrice avant équipée d’un frein, facilitant son déplacement sur chantier ou en atelier. Il doit être installé sur un support stable, en position horizontale, à au moins 50 cm d’un mur et à plus de 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Quelles sont les exigences d’entretien spécifiques à respecter pour ce compresseur ?
L’entretien comprend la purge régulière du réservoir au minimum une fois par semaine pour éviter la corrosion, le nettoyage des filtres à air toutes les 50 heures, et la vidange d’huile après la période de rodage (15 heures) puis tous les ans ou toutes les 150 heures de fonctionnement. L’huile recommandée est une huile compresseur LACME HHP 100.
Comment ce compresseur répond-il aux contraintes d’un usage intensif ou terrain ?
La série Endurance avec vitesse lente de rotation et groupe fonte bicylindre caréné garantit une durée de vie accrue. La grosse cylindrée offre un débit restitué supérieur. L’équipement complet avec contacteur disjoncteur, épurateur-détendeur à deux sorties, et robustesse du groupe moteur est adapté à un usage professionnel intensif.
