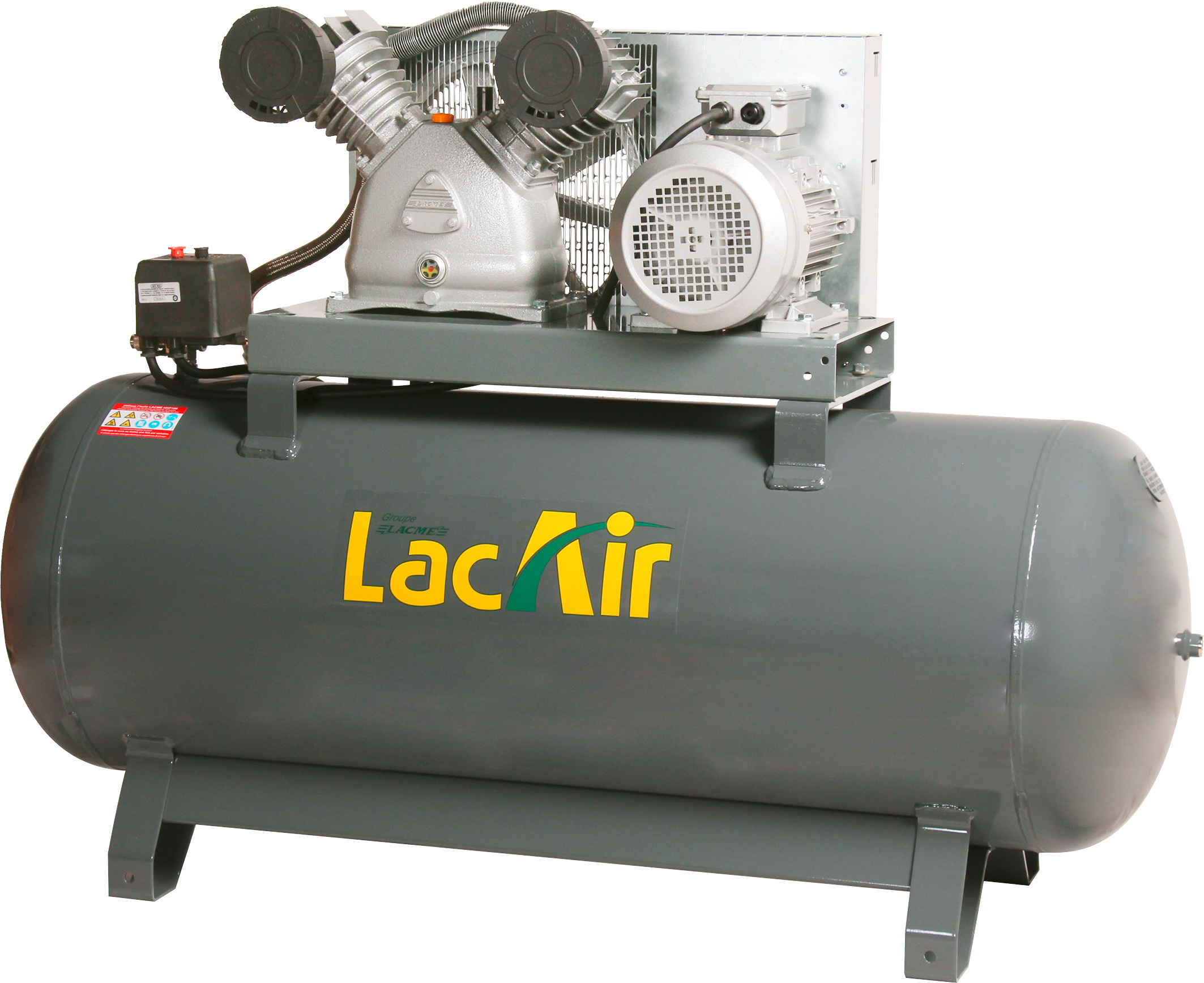

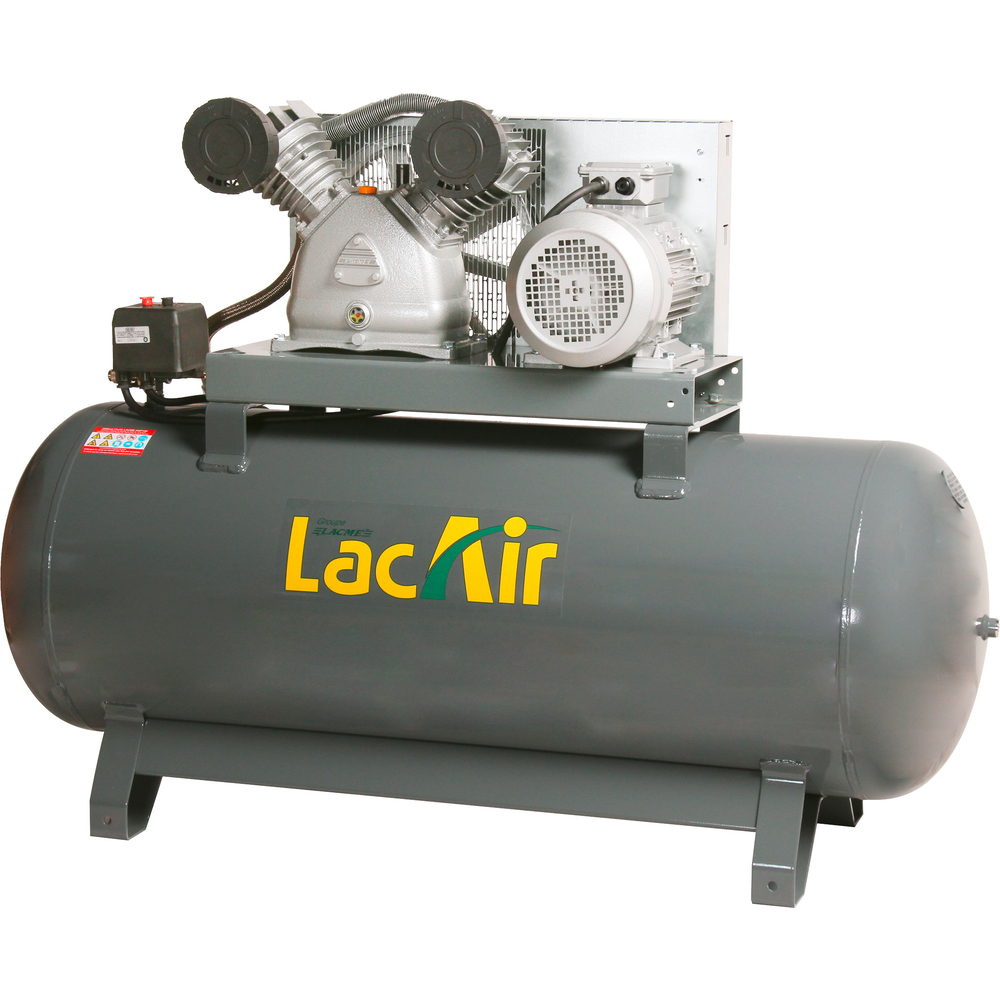

Compresseur fixe atelier 270 l 10 bar 7,5cv gros débit tri LACME Twinair 40/270t 464410
Référence : LACM464410
Découvrez Compresseur fixe atelier 270 l 10 bar 7,5cv gros débit tri LACME Twinair 40/270t 464410 disponible à l'achat
- Triphasé avec puissance : 7,5 CV 40 m³/h
- Réservoir de grande capacité : 270 litres
- Groupe bicylindre en V pour rendement optimal
- Niveau sonore : 102 dB
- Équipement complet : manomètre, soupape CE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Série Endurance : vitesse lente
- Fixe spécial atelier
- Grande autonomie : réservoir 270 litres
- Puissants : 7,5 CV - 40 m³/h
Caractéristiques principales :
- Série Endurance avec vitesse lente pour une meilleure durabilité.
- Puissance moteur de 7,5 CV (5,5 kW), alimentation triphasée 400 V.
- Niveau sonore de 97 dB(A).
- Vitesse de rotation : 1120 tr/min.
- Temps de montée en pression (0 à 10 bars) : 4 minutes 10 secondes.
- Dimensions : 150 x 55 x 107 cm.
- Poids : 153,8 kg.
Équipement standard inclus :
- Réservoir 270 litres horizontal avec longerons.
- Flexible haute température de liaison groupe/cuve.
- Contacteur/disjoncteur thermique.
- Soupape de sécurité conforme CE.
- Clapets anti-retour gros passage à haut rendement.
- Compteur horaire numérique vibratoire pour suivi des temps de fonctionnement, avec pile lithium non remplaçable (autonomie environ 7 ans), précision 0,01%, fonctionnement de -25°C à +70°C, résistance aux vibrations 10-75 Hz.
- Robinet de sortie directe 1/2" femelle.
- Robinet de purge.
- Cordon d’alimentation 4 x 2,5 mm² x 5 m.
Conception du groupe :
- Composants longue durée : plaques et clapets doubles à haut rendement, triple segmentation.
- Cylindres en fonte.
- Culasses en aluminium.
- Filtres à air à faibles pertes de charge, un filtre par cylindre.
Fonctionnement et entretien :
- Compresseur à entraînement par courroie, adapté pour alimenter un ou plusieurs outils en atelier.
- Entretien recommandé toutes les 150 heures ou au minimum une fois par an.
- Nettoyage régulier des filtres à air et purge de la cuve nécessaire pour garantir la longévité et la performance.
Avantages produit :
- Grosse cylindrée assurant un débit restitué supérieur.
- Faible vitesse de rotation pour une durée de vie accrue.
- Compteur horaire intégré facilitant la gestion de l'entretien.
Conditions d’utilisation :
- Usage en atelier, alimentation triphasée 400 V.
- Température de fonctionnement du compteur horaire de -25°C à +70°C.
- Respect des intervalles d’entretien pour garantir la sécurité et la performance.
Le compresseur fixe LACME Twinair 40/270T est un équipement robuste et performant, idéal pour les ateliers nécessitant un débit d’air important et une grande autonomie grâce à sa cuve de 270 litres.
- Spécificités : Triphasé
- Equipement standard : Sortie directe raccord rapide Robinet sortie directe 1/2''F Contacteur/disjoncteur thermique Compteur horaire Flexible haute température Manomètre 16 bar Soupape de sécurité CE Clapet anti-retour grosse section Cordon d'alimentation : 4 x 2,5 mm² x 5 m
- Conception du groupe : Composants longue durée : Plaques - clapets doubles : clapets haut rendement Triple segmentation Cylindres en fonte Culasses en aluminiumFiltres à air à faibles pertes de charge : - 1 filtre par cylindre.
- Nombre de piston : 2 V
- Pression de service : 10
- Puissance moteur 1 : 7.5
- Puissance moteur 2 : 5.5
- Réservoir : 270
- Niveau sonore : 102
- Débit aspire 1 : 40
- Débit aspire 2 : 665
- Débit résistué 1 : 31.5
- Débit restitué 2 : 525
- Temps de montée en pression : 250
- Vitesse de rotation : 1120
Le principe d’utilisation repose sur la compression d’air pour alimenter un ou plusieurs outils pneumatiques en atelier. Il est nécessaire de raccorder le compresseur à un outil consommateur d’air avant toute utilisation afin d’éviter une détente d’air non contrôlée.
Le compresseur doit être utilisé dans un environnement propre, bien aéré, à l’abri de l’eau, avec une température ambiante comprise entre 0 et 35°C et un taux d’humidité maximal de 75 %. Il doit être positionné horizontalement sur un support stable, avec un espace d’au moins 50 cm autour et à plus de 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Avant la première mise en route, il faut purger totalement la cuve en dépressurisant puis drainant le réservoir. Le niveau d’huile doit être vérifié et complété si nécessaire, avec une huile spécifique compresseur LACME HHP 100. L’entretien régulier comprend le nettoyage fréquent des filtres à air (au moins toutes les 50 heures) et la purge régulière du réservoir (au minimum une fois par semaine) pour éviter la corrosion. La vidange de l’huile doit être effectuée après la période de rodage (15 heures d’utilisation), puis tous les ans ou toutes les 150 heures.
En cas de fonctionnement non conforme, plusieurs causes peuvent être vérifiées par l’utilisateur : cuve pleine, bouton contacteur non enclenché, tension électrique insuffisante, filtre à air bouché, courroie détendue, clapets encrassés, etc. Le manuel indique les étapes à suivre pour certains cas simples, comme le nettoyage du filtre ou la vérification de la tension.
Le compresseur est destiné uniquement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides. Il est interdit de modifier sa conception ou d’intervenir au-delà des opérations d’entretien décrites. Le compresseur ne doit jamais être utilisé sans raccordement à un outil consommateur d’air.
Un compteur horaire intégré permet de suivre les temps de fonctionnement pour planifier l’entretien.
En résumé, l’utilisation du compresseur consiste à l’installer dans un environnement adapté, procéder aux vérifications et purges initiales, brancher électriquement et pneumatiquement, démarrer via le contacteur manométrique, puis l’utiliser pour alimenter des outils pneumatiques en respectant les consignes d’entretien et de maintenance pour garantir un fonctionnement optimal.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales du compresseur fixe atelier LACME Twinair 40/270T ?
Ce compresseur triphasé possède un groupe bicylindre en V fonte, un débit aspiré de 40 m³/h et un débit restitué de 31,5 m³/h à 10 bars. Il est équipé d’un réservoir horizontal de 270 litres, d’un moteur de 7,5 CV, d’un compteur horaire numérique vibratoire, d’une soupape de sécurité conforme CE et d’un clapet anti-retour gros passage. Sa vitesse de rotation est de 1120 tr/min pour un niveau sonore de 97 dB(A).
Comment s’effectue la mise en route et le fonctionnement de ce compresseur ?
Après installation sur un support stable et horizontal, le compresseur se branche sur une alimentation triphasée 400 V. Le démarrage s’effectue via le contacteur manométrique en tirant son bouton vers le haut. La cuve se remplit jusqu’à une pression d’arrêt réglée entre 8 et 9 bars. Lorsque la pression descend à 5-6 bars, le compresseur redémarre automatiquement. Il doit toujours être raccordé à un ou plusieurs outils pneumatiques pour éviter toute détente d’air non contrôlée.
Quelles sont les conditions d’installation et d’environnement recommandées pour ce compresseur ?
Le compresseur doit être installé dans un local propre, bien aéré, à l’abri de l’eau et hors environnement acide ou inflammable. La température ambiante doit être comprise entre 0 et 35°C avec un taux d’humidité maximal de 75 %. Il doit être positionné à au moins 50 cm d’un mur et à plus de 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Quels sont les points clés de l’entretien pour garantir la sécurité et la performance ?
L’entretien comprend la purge régulière du réservoir au minimum une fois par semaine pour éviter la corrosion, le nettoyage des filtres à air toutes les 50 heures minimum, et la vidange de l’huile après 15 heures de rodage puis tous les ans ou toutes les 150 heures. Le compresseur est équipé d’un compteur horaire pour faciliter la planification de ces opérations.
Comment diagnostiquer les principaux dysfonctionnements du compresseur ?
Si le compresseur ne démarre pas, vérifier que la cuve n’est pas pleine, que le contacteur est en marche, et que la tension électrique est suffisante. Un bruit sans démarrage peut indiquer une tension trop basse ou un problème de phases sur le triphasé. Un débit insuffisant peut provenir d’une fuite, d’une courroie détendue, d’un filtre bouché ou de clapets encrassés. En cas de fuite d’huile ou de blocage du groupe, contacter le service après-vente agréé.
Quelles sont les normes et certifications auxquelles ce compresseur répond ?
Le compresseur est conforme aux directives européennes machines (2006/42/CE), basse tension (2014/35/UE), récipients à pression simples (2014/29/UE), compatibilité électromagnétique (2014/30/UE), acoustique outdoor (2000/14/CE), écoconception moteur (640/2009) et RoHS2 (2011/65/UE). Il respecte les normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
