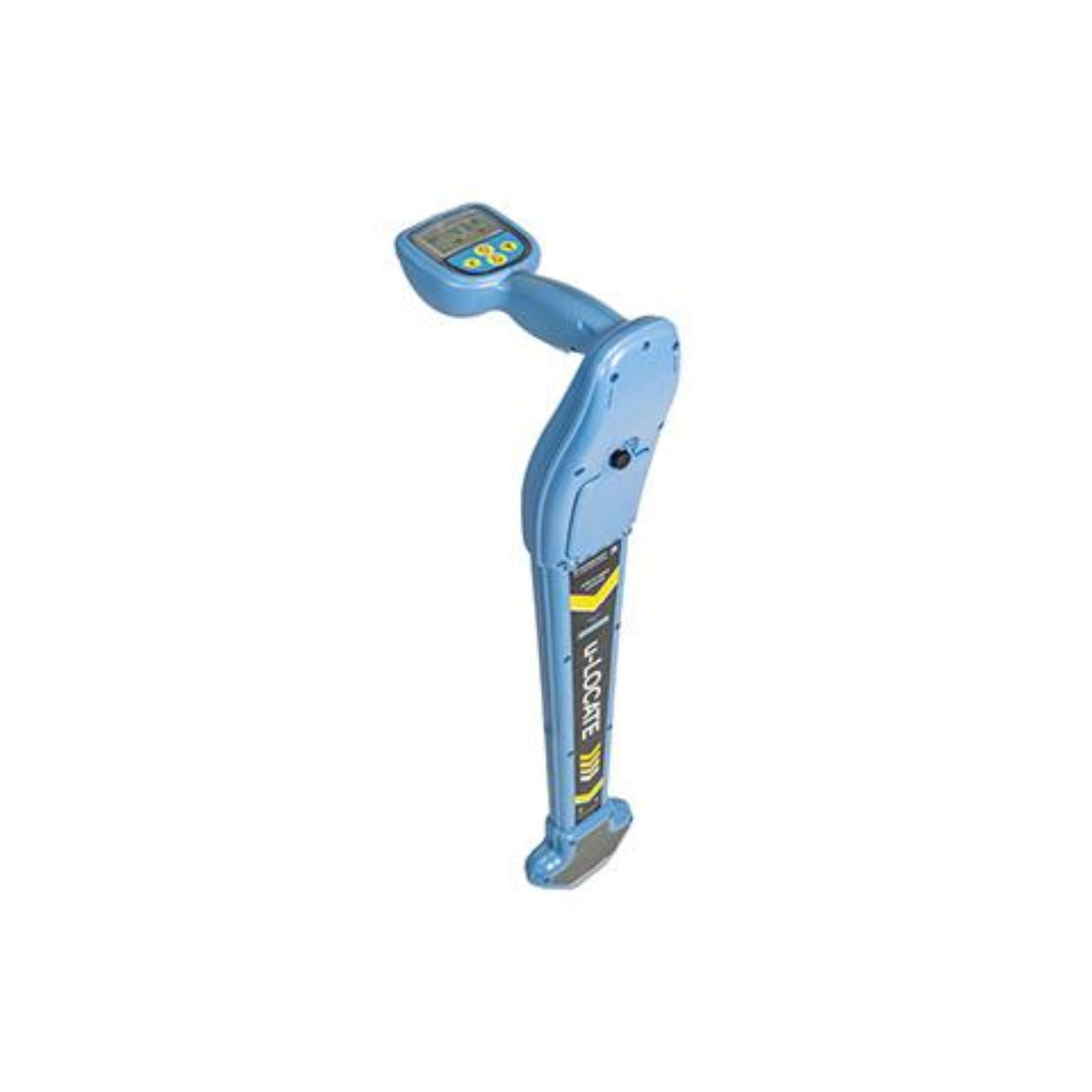

u-LOCATE+ Kit de localisation de tuyaux et câbles RADIODETECTION - 10/ULOCATE+
Référence : R01210ULOCATEP
Découvrez u-LOCATE+ Kit de localisation de tuyaux et câbles RADIODETECTION - 10/ULOCATE+ disponible à l'achat
- Localisation précise jusqu’à 5.8 m de profondeur
- Multi-fréquences pour réseaux métalliques et non métalliques
- Détecteur léger avec écran LCD à contraste élevé
- Autonomie jusqu’à 40 heures en mode générateur
- Boîtier robuste et étanche IP65 pour usage chantier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le kit u-LOCATE+ de Radiodetection est une solution complète et performante pour la localisation précise des tuyaux et câbles enterrés.
Il s’appuie sur une technologie radio avancée offrant une détection fiable et rapide, essentielle pour prévenir les dommages aux infrastructures souterraines lors de travaux d’excavation.
Ce kit comprend un détecteur léger et ergonomique, facile d’utilisation, ainsi qu’un générateur compact et efficace capable d’injecter un signal sur les réseaux enterrés par contact direct, induction ou via des accessoires.
Le détecteur u-LOCATE+ propose plusieurs modes de fonctionnement :
- Un mode actif avec des fréquences de 33 kHz et 82 kHz pour la localisation précise des conduites métalliques telles que l’eau, le gaz et les lignes de télécommunication.
- Un mode passif 50/60 Hz permettant de repérer en toute sécurité les câbles électriques sous tension sans utilisation du générateur.
- Un mode sonde à 512 Hz, idéal pour localiser des réseaux non métalliques ou difficiles d’accès grâce à des sondes ou caméras d’inspection.
Le générateur délivre une puissance d’1 watt et peut être utilisé en mode standard ou boost, avec une autonomie jusqu’à 40 heures selon le mode.
Le détecteur est équipé d’un écran LCD à contraste élevé avec indicateurs visuels et sonores clairs : niveau de signal, profondeur, direction (flèches gauche/droite), indicateur de charge des piles, mode de fonctionnement et volume.
La profondeur de localisation peut atteindre jusqu’à 5,8 mètres en mode actif et jusqu’à 4,5 mètres en mode sonde, avec une précision de position estimée à 5 %.
Le kit inclut également un plateau de rangement pour accessoires (aimant, piquet de terre, fils de connexion) et est compatible avec divers accessoires optionnels tels que pinces inductives de différentes tailles, sondes, connecteurs de prise et FlexiTrace pour la localisation de réseaux non métalliques.
Le boîtier du détecteur est robuste, étanche (IP65) et résistant aux chocs, conçu en plastique ABS haute résistance, avec une plage d’utilisation de -10 à +50 °C.
Le système est conçu pour être utilisé en toute sécurité et efficacité sur les chantiers, permettant aux entreprises d’excavation, entrepreneurs, paysagistes et poseurs de clôture d’éviter les perforations accidentelles et d’améliorer la sécurité globale.
En résumé, le kit u-LOCATE+ est un outil polyvalent, fiable et performant, adapté à la détection de réseaux enterrés variés, avec des fonctionnalités avancées pour une utilisation simple, rapide et sécurisée.
Il est livré avec une garantie standard d’un an et un service après-vente international, assurant une tranquillité d’utilisation.
Ce kit comprend un détecteur léger, ergonomique et facile d’utilisation, ainsi qu’un générateur compact capable d’injecter un signal sur les réseaux enterrés par contact direct, induction ou via des accessoires. Le détecteur propose plusieurs modes de fonctionnement :
- Mode actif avec fréquences de 33 kHz et 82 kHz pour localiser précisément les conduites métalliques (eau, gaz, télécommunication).
- Mode passif 50/60 Hz pour repérer en toute sécurité les câbles électriques sous tension sans utiliser le générateur.
- Mode sonde à 512 Hz, idéal pour localiser les réseaux non métalliques ou difficiles d’accès grâce à des sondes ou caméras d’inspection.
Le générateur délivre une puissance d’1 watt, utilisable en mode standard ou boost, avec une autonomie pouvant atteindre 40 heures selon le mode. Le détecteur est équipé d’un écran LCD à contraste élevé avec indicateurs visuels et sonores clairs : niveau de signal, profondeur, direction (flèches gauche/droite), indicateur de charge des piles, mode de fonctionnement et volume.
La profondeur de localisation maximale atteint 5,8 mètres en mode actif et 4,5 mètres en mode sonde, avec une précision de position estimée à 5 %. Le boîtier du détecteur est robuste, étanche (IP65), résistant aux chocs, fabriqué en plastique ABS haute résistance, et conçu pour fonctionner dans une plage de températures de -10 à +50 °C.
Le kit inclut un plateau de rangement pour accessoires (aimant, piquet de terre, fils de connexion) et est compatible avec divers accessoires optionnels tels que pinces inductives, sondes, connecteurs de prise et FlexiTrace pour la localisation de réseaux non métalliques.
Ce système polyvalent et fiable s’adresse aux entreprises d’excavation, entrepreneurs, paysagistes et poseurs de clôture, leur permettant d’éviter les perforations accidentelles, d’améliorer la sécurité sur chantier et de travailler plus efficacement.
Le kit pèse 9 lbs avec piles, fonctionne avec 6 piles AA pour le récepteur et 4 piles D pour le générateur, et bénéficie d’une garantie standard d’un an, extensible jusqu’à trois ans, avec un service après-vente international.
En résumé, le u-LOCATE+ est un outil performant, simple d’utilisation, offrant des fonctionnalités avancées pour la détection précise et sécurisée des réseaux enterrés variés.
- fréquences de fonctionnement : 33 kHz, 82 kHz, 512 Hz (mode sonde)
- mode passif : 50/60 Hz
- profondeur de localisation max. en mode actif : 5,8 m
- profondeur de localisation max. en mode sonde : 4,5 m selon le type de sonde
- précision de la position : 5 %
- alimentation batterie : récepteurs 6 piles AA, générateur 4 piles D
- autonomie : 20 heures
- sortie sonore : 10-1 500 Hz (force du signal), 0-70 dB SPL (volume contrôlé)
- niveau de protection : étanche NEMA3S, IP65 (récepteur) et IP54 (générateur)
- fabrication : plastique ABS haute résistance
- température d’utilisation : -10 à +50 °C
- poids du kit avec piles : 9 lbs
- marque : Radiodetection
- référence fournisseur : 10/ULOCATE+
L’utilisation commence généralement par un balayage initial en mode passif 50/60 Hz pour détecter les câbles électriques sous tension sans générateur, suivi d’un balayage actif avec le générateur pour localiser précisément les conduites métalliques en utilisant des fréquences de 33 kHz ou 82 kHz.
Le générateur s’utilise soit en raccordement direct, en connectant les fils directement sur une canalisation ou un câble accessible au sol, soit en mode pince inductive, en plaçant une pince autour du câble ou de la canalisation pour induire un signal, soit en mode induction, en posant le générateur au sol perpendiculairement à la canalisation pour induire un signal dans le réseau.
En mode sonde (exclusif au u-LOCATE+), une petite sonde émet un signal à 512 Hz qui est localisé par le détecteur, ce qui permet de repérer des réseaux non métalliques ou difficiles d’accès. La sonde est introduite dans la canalisation à localiser, et le détecteur indique la position en fonction de la puissance du signal reçu.
Le détecteur affiche des indicateurs visuels et sonores : des flèches directionnelles guident l’utilisateur vers la canalisation ou le câble, un affichage numérique indique la puissance du signal, la profondeur estimée (lorsque les conditions sont réunies, en appuyant sur un bouton), ainsi que le niveau de charge des piles et le mode de fonctionnement. La mesure de profondeur s’effectue en plaçant la base du détecteur au sol et en appuyant sur le bouton dédié lorsque le signal est maximal.
Pour localiser les réseaux, il est conseillé de balayer la zone d’excavation en effectuant des passages parallèles espacés d’environ 0,5 mètre, en suivant d’abord le périmètre puis l’ensemble du site. Lorsqu’un réseau est détecté, il faut identifier sa direction grâce aux flèches et suivre son tracé en marquant au sol.
En cas de présence de plusieurs câbles proches, une technique d’élimination permet de masquer le signal du câble principal en posant le générateur sur son flanc au-dessus de celui-ci, afin de détecter les câbles adjacents.
Le générateur peut être utilisé avec divers accessoires : pinces inductives de différentes tailles, sondes, connecteur de prise pour relier le signal à une prise électrique domestique sous tension, et FlexiTrace, une tige conductrice souple avec sonde intégrée pour localiser des réseaux non métalliques sur toute leur longueur.
En cas de dysfonctionnement, il est conseillé de vérifier l’état des piles du récepteur et du générateur avant utilisation, en réalisant un test de fonctionnement quotidien. Le générateur doit émettre un son audible et le récepteur doit capter un signal clair jusqu’à 15 mètres.
Ainsi, l’usage du kit consiste à appliquer un signal sur le réseau à localiser, à balayer la zone avec le détecteur en suivant les indications visuelles et sonores pour repérer et suivre les réseaux enterrés, en adaptant le mode de fonctionnement selon le type de réseau et les conditions d’accès.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment fonctionne le mode passif 50/60 Hz et à quoi sert-il ?
Le mode passif permet de localiser les câbles électriques sous tension sans utiliser le générateur. Le détecteur capte les signaux de fréquence 50 ou 60 Hz émis naturellement par ces câbles. Ce mode est utile pour repérer les lignes électriques en toute sécurité avant les travaux d’excavation.
Quels sont les modes d’application du signal par le générateur u-LOCATE+ ?
Le générateur peut appliquer un signal sur les réseaux enterrés par trois modes : raccordement direct (contact électrique direct avec la canalisation ou le câble), pince inductive (la pince induit un courant dans la canalisation sans contact direct) et induction (le générateur posé au sol induit un signal dans la canalisation). Le mode sonde, spécifique au u-LOCATE+, localise des réseaux non métalliques via une sonde émettrice insérée dans la canalisation.
Comment mesurer la profondeur d’un câble ou d’une canalisation avec le détecteur ?
La profondeur s’estime en plaçant la base du détecteur au sol au-dessus du réseau détecté, puis en appuyant sur le bouton dédié lorsque le signal est maximal. La profondeur maximale mesurable est d’environ 5,8 mètres en mode actif et 4,5 mètres en mode sonde. Cette mesure est indicative, dépend des conditions de terrain et du signal, et ne doit pas être utilisée seule pour décider d’un creusement mécanique.
Quels accessoires sont compatibles avec le kit u-LOCATE+ et à quoi servent-ils ?
Le kit comprend un aimant, un piquet de terre et des fils de connexion. Il est compatible avec des pinces inductives de différentes tailles pour appliquer le signal sur divers diamètres de câbles, des sondes à 512 Hz pour localiser des réseaux non métalliques, un connecteur de prise pour détecter les circuits électriques domestiques sous tension, et FlexiTrace, une tige conductrice souple avec sonde intégrée pour suivre des réseaux non métalliques sur toute leur longueur.
Quelles sont les précautions à prendre lors de l’utilisation du générateur sur des réseaux électriques ?
Le raccordement direct ne doit être réalisé que par du personnel habilité. Il est interdit de connecter les pinces de raccordement direct sur des lignes sous tension, car cela présente un risque d’électrocution et peut endommager le générateur. Pour les réseaux sous tension domestiques, il faut utiliser le connecteur de prise spécifique. Toujours vérifier l’état des piles avant utilisation pour garantir un fonctionnement fiable.
Comment localiser des réseaux non métalliques avec le u-LOCATE+ ?
Le mode sonde permet de localiser des réseaux non métalliques difficiles d’accès en insérant une sonde émettrice dans la canalisation. Le détecteur capte le signal de la sonde à 512 Hz. Il faut aligner le détecteur avec la sonde pour obtenir le signal maximal et ainsi suivre la canalisation. L’estimation de profondeur est possible mais ne doit pas être utilisée seule pour décider d’un creusement mécanique.
