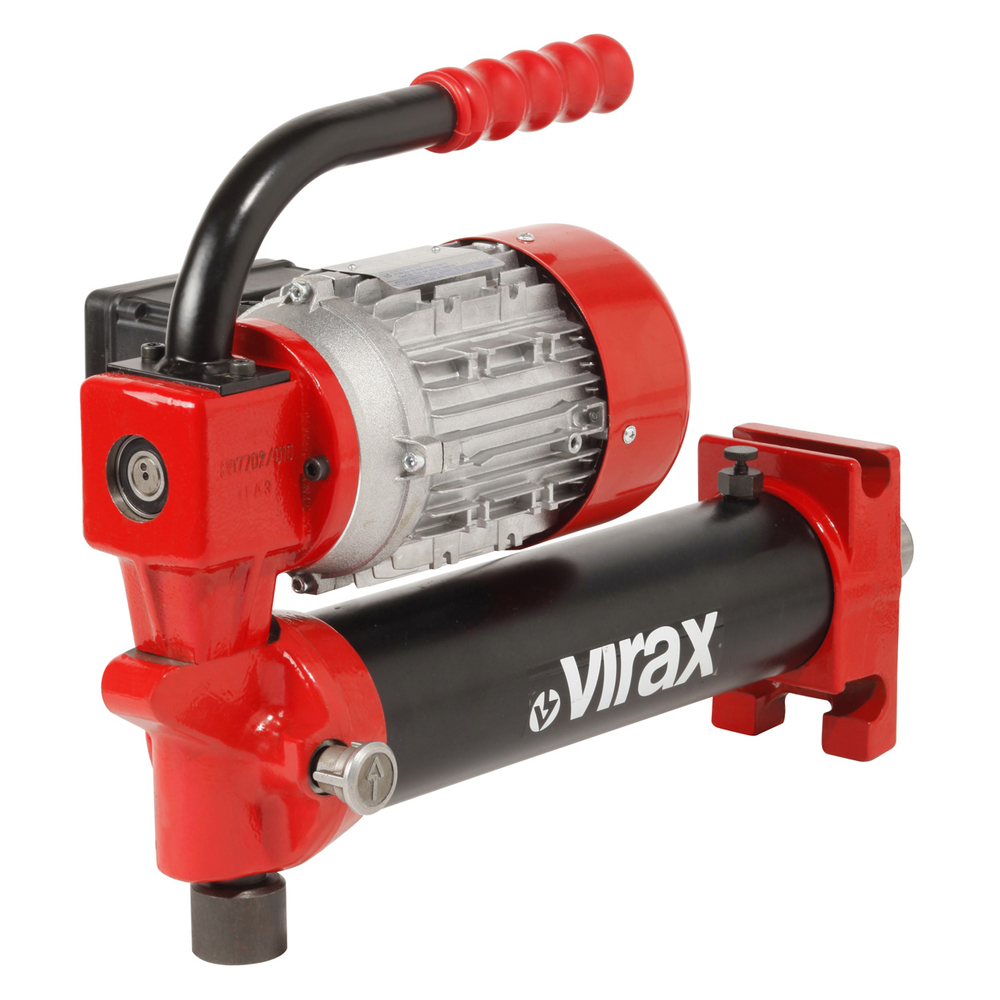

Vérin électrique 3 pour cintreuse hydraulique VIRAX - 240803
Référence : V066240803
Découvrez Vérin électrique 3 pour cintreuse hydraulique VIRAX - 240803 disponible à l'achat
- Sécurité mécanique avec butée de fin de course
- Joints d'étanchéité haute pression, résistent aux chocs
- Retour automatique du piston
- Vérins testés et vérifiés par Virax
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le vérin électrique 3 pour cintreuse hydraulique VIRAX - 240803 assure une sécurité mécanique optimale grâce à une butée de fin de course et des joints d'étanchéité haute pression positionnés à l'arrière du piston, garantissant une efficacité même en cas de choc sur ce dernier.
Le piston bénéficie d’un retour automatique, facilitant ainsi son fonctionnement.
Chaque vérin Virax est testé et vérifié unitairement, assurant une qualité et une fiabilité constantes.
Ce vérin fonctionne en monophasé 230 V et est conçu pour une capacité de cintrage allant de 3" (90 mm) à 4" avec accessoires.
Il pèse 39 kg, ce qui lui confère robustesse et stabilité lors de son utilisation.
Ce produit est particulièrement adapté aux applications nécessitant une cintreuse hydraulique, offrant performance et durabilité grâce à ses composants techniques de haute qualité.
Il est essentiel de positionner symétriquement les diabolos et de les emboîter correctement pour préserver le vérin.
Pour le transport, le vérin est équipé d’un bouchon sur le réservoir avec une molette supérieure à visser jusqu’à blocage, afin d’éviter toute fuite d’huile en cas de position couchée.
Le vérin est conçu pour fonctionner uniquement en position horizontale.
En utilisation, il faut dévisser complètement la molette supérieure pour purger l’air.
Les formes de cintrage sont positionnées sur l’embout du piston en fonction du diamètre du tube à cintrer, avec un angle maximal de cintrage de 90°.
La molette de retour grise, située à l’arrière sur le côté, permet de ramener le piston en position initiale après le cintrage.
Le vérin est compatible avec différents attelages tels que les flasques coulissants pour un cintrage coude dans coude, ou les flasques ouverts offrant une meilleure visibilité lors de l’opération.
Un complément de cintrage est disponible pour les tubes de 2"1/2 à 4", avec des formes et sabots adaptés.
Le rayon de cintrage doit être au minimum 20 fois le diamètre nominal du tube pour éviter toute détérioration de la cintreuse.
Le vérin fait partie d’un système complet de cintreuse hydraulique VIRAX, conçu pour le cintrage précis et efficace de tubes en acier, fer ou multicouches, avec une large gamme de formes et accessoires adaptés.
Pour l’entretien, il est possible de faire l’appoint d’huile via un écrou situé à la base du bouchon supérieur.
Un limiteur de course électrique peut être installé pour reproduire des cintres identiques et protéger le moteur.
Ce vérin répond aux normes de sécurité en vigueur et son utilisation doit respecter les consignes de sécurité générales et spécifiques, notamment en veillant à ce que l’espace devant la cintreuse soit dégagé et en évitant de poser les mains ou pieds sur les éléments mobiles pendant le fonctionnement.
En résumé, le vérin électrique 3 VIRAX - 240803 est un composant fiable, performant et sécurisé, essentiel pour les travaux de cintrage hydraulique professionnels, avec une large compatibilité d’accessoires et des recommandations d’utilisation précises pour garantir durabilité et efficacité.
N° vérin : 3
Voltage : monophasé 230 V
Capacité : 3" (90 mm) à 4" avec accessoires
kg : 39,000
La forme de cintrage est placée sur l’embout du piston selon le diamètre du tube, avec un angle maximal de cintrage de 90°. Pour réaliser le cintrage, la molette de retour grise située à l’arrière sur le côté doit être vissée, puis l’interrupteur est positionné sur « Marche » jusqu’à atteindre l’angle désiré, avant d’être remis sur « Arrêt ». Pour ramener le piston en position initiale après le cintrage, il faut dévisser la molette grise.
Le vérin est compatible avec différents attelages, notamment les flasques coulissants pour un cintrage coude dans coude, et les flasques ouverts qui offrent une meilleure visibilité lors de l’opération. Un complément de cintrage est disponible pour les tubes de 2"1/2 à 4", avec des formes et sabots adaptés.
Le rayon de cintrage doit être au minimum 20 fois le diamètre nominal du tube pour éviter toute détérioration de la cintreuse. Le cintrage des tubes 3"1/2 et 4" s’effectue par points selon un découpage en secteurs d’environ 200 mm de longueur.
En cas de coupure de courant, il est nécessaire de mettre l’interrupteur en position arrêt pour éviter un redémarrage intempestif lors de la remise sous tension. Pour le transport, le bouchon sur le réservoir doit être vissé jusqu’à blocage pour éviter toute fuite d’huile si le vérin est couché.
Pour l’entretien, un appoint d’huile peut être réalisé en dévissant l’écrou situé à la base du bouchon supérieur.
Un limiteur de course électrique peut être installé pour reproduire des cintres identiques. Lorsque la butée de réglage actionne l’interrupteur de fin de course, la sortie du piston est stoppée par l’arrêt du moteur. Il faut alors positionner l’interrupteur sur arrêt et dévisser la molette de retour pour permettre au piston de rentrer.
Ces instructions sont strictement issues des documents fournis et reflètent uniquement l’usage du vérin électrique VIRAX 240803 dans le cadre de la cintreuse hydraulique.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels sont les dispositifs de sécurité intégrés dans ce vérin électrique Virax ?
Ce vérin est équipé d’une butée de fin de course assurant la sécurité mécanique et de joints d’étanchéité haute pression placés à l’arrière du piston. Ces joints restent efficaces même en cas de choc sur le piston, garantissant ainsi une protection durable.
Comment fonctionne le retour du piston sur ce modèle ?
Le vérin bénéficie d’un retour automatique du piston, ce qui facilite son utilisation en automatisant la remise en position sans intervention manuelle.
Quelle est la capacité de charge de ce vérin électrique référence 240803 ?
Ce modèle supporte une capacité de charge de 39 000 kg, adaptée pour des diamètres de 3" (90 mm) à 4" avec accessoires, ce qui répond à des besoins importants en force.
Comment la qualité du vérin est-elle assurée ?
Chaque vérin Virax est testé et vérifié unitairement, garantissant un contrôle rigoureux de la qualité avant mise sur le marché.
Quelle alimentation électrique est requise pour ce vérin ?
Le vérin fonctionne en monophasé 230 V, ce qui correspond aux standards électriques courants pour ce type d’équipement.
