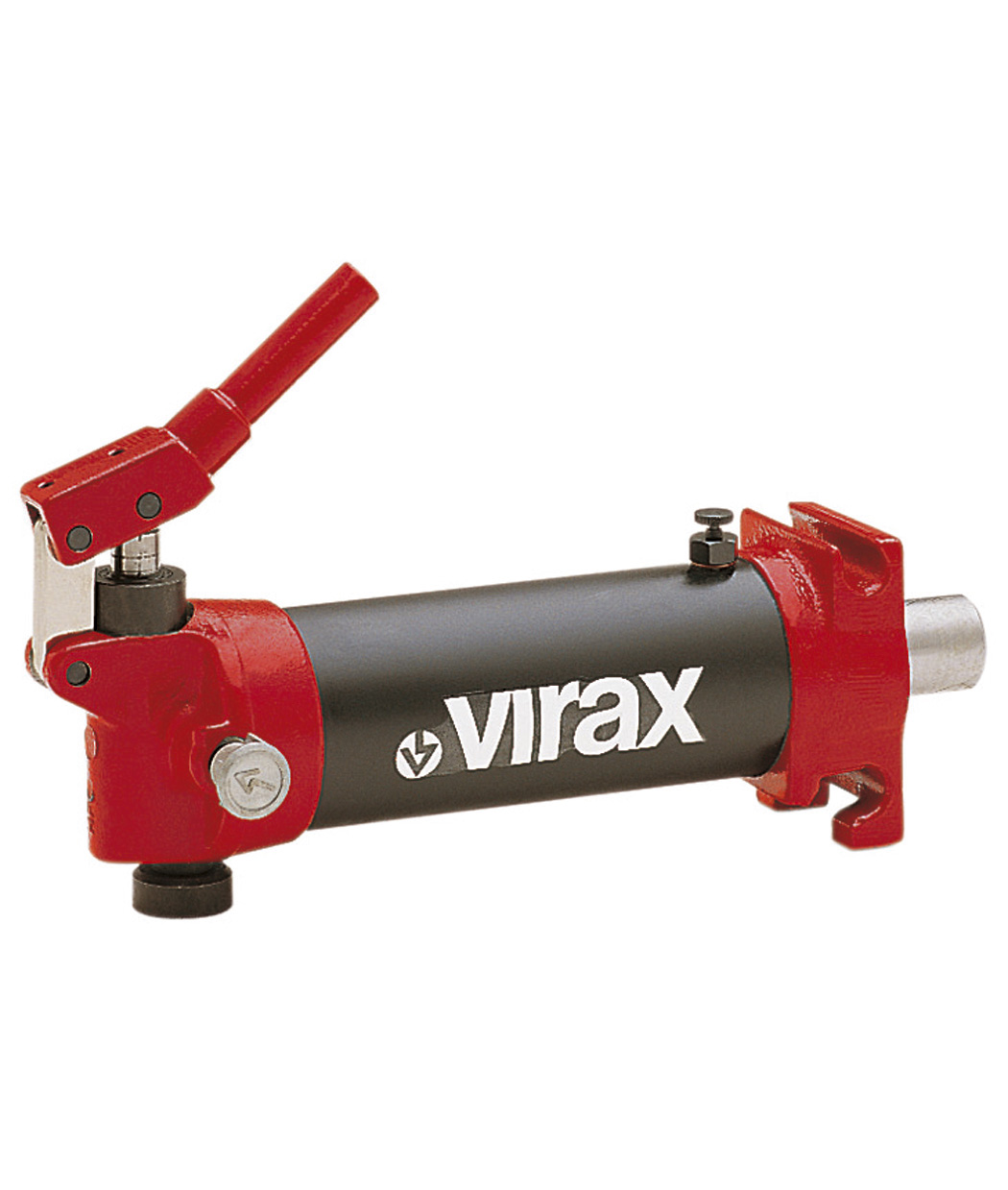

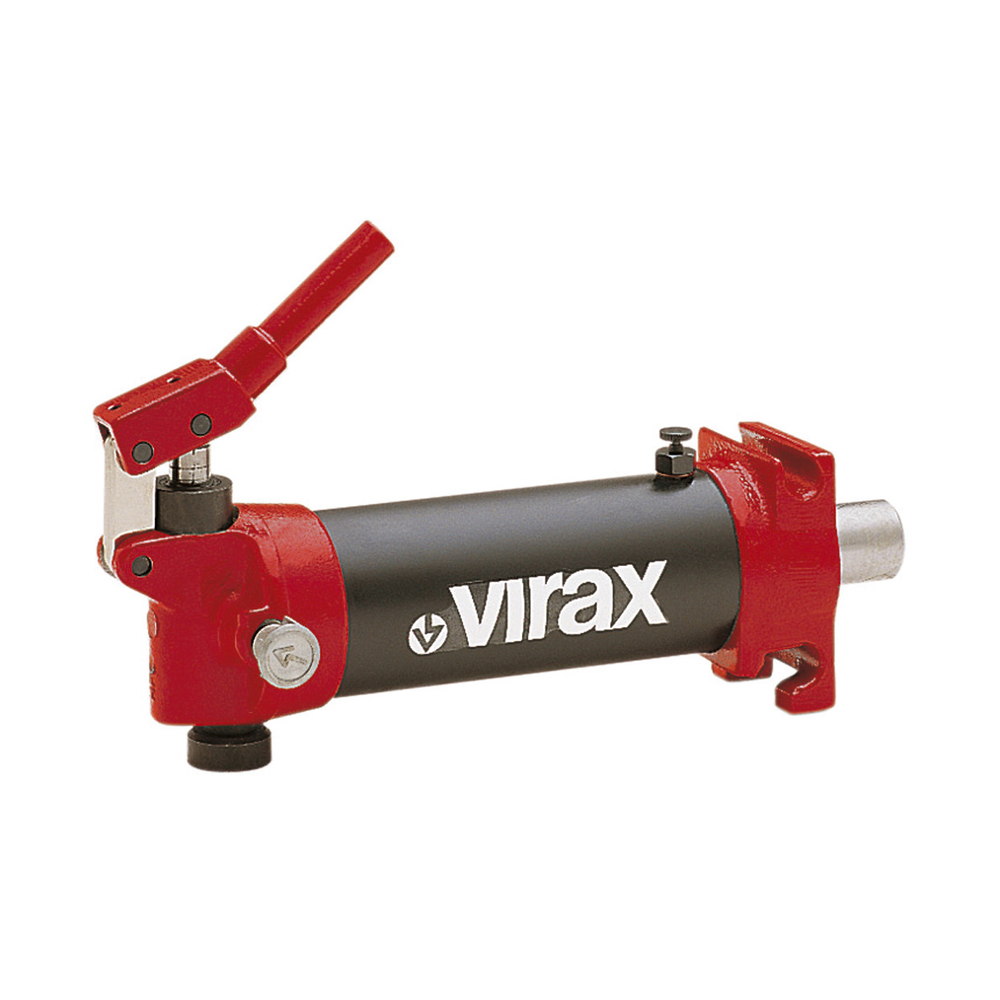

Vérin manuel 1 pour cintreuse hydraulique VIRAX - 240201
Référence : V066240201
Découvrez Vérin manuel 1 pour cintreuse hydraulique VIRAX - 240201 disponible à l'achat
- Butée de fin de course pour sécurité mécanique optimale
- Joints d'étanchéité haute pression à l'arrière du piston
- Retour automatique du piston
- Vérins testés et vérifiés par Virax
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le vérin manuel 1 pour cintreuse hydraulique VIRAX est conçu pour assurer une sécurité mécanique optimale grâce à une butée de fin de course.
Il est équipé de joints d’étanchéité haute pression positionnés à l’arrière du piston, garantissant une efficacité même en cas de choc sur ce dernier.
Le piston bénéficie d’un retour automatique, permettant un fonctionnement fluide et fiable.
Chaque vérin est testé et vérifié individuellement par Virax, assurant ainsi une qualité et une fiabilité constantes.
Ce modèle correspond au numéro de vérin 1 avec une capacité de 1.1/4" (42,4 mm) et un poids de 13,900 kg.
Sa construction robuste et ses caractéristiques techniques en font un outil adapté aux exigences des cintreuses hydrauliques Virax.
Le vérin est composé de plusieurs éléments précis, dont un ressort monté, une butée de piston, des joints spécifiques (gros piston, petit piston, cuivre, racleur, bouchon, de pied), un levier, un cylindre, une tête de vérin avec frein, ainsi qu’un réservoir et un système de visserie adaptés.
Un kit de joints et accessoires est disponible pour l’entretien et la maintenance, comprenant notamment les joints d’étanchéité et les ressorts de rappel.
Son conditionnement inclut également une huile hydraulique d’un litre, nécessaire au bon fonctionnement du vérin.
Ce produit n’est pas disponible à la vente directe, son remplacement nécessitant un retour au service après-vente Virax.
Le vérin manuel 1 Virax allie performance sécurisée, durabilité et compatibilité avec les cintreuses hydrauliques de la marque, répondant aux besoins professionnels les plus exigeants.
Références et capacités :
- Réf 240201 : vérin manuel n°1, capacité 1.1/4" (42,4 mm), 13 900 kg
- Réf 240202 : vérin manuel n°2, capacité 2" (60,3 mm) ou 4" avec accessoires, 17 200 kg
- Réf 240203 : vérin manuel n°3, capacité 3" (90 mm) ou 4" avec accessoires, 31 000 kg
N° vérin : 1
Capacité : 1.1/4" (42,4 mm)
kg : 13,900
Pour réaliser le cintrage, la molette de retour grise est vissée à l’arrière sur le côté. Le levier est ensuite actionné verticalement jusqu’à atteindre l’angle désiré. Après le cintrage, pour ramener le piston en position initiale, il faut dévisser la molette grise.
Le vérin est destiné à cintrer des tubes acier ou fer, ainsi que des tubes multicouches avec les formes adaptées. Il est important de toujours positionner symétriquement les diabolos et de bien les emboîter pour ne pas détériorer le vérin. Pendant le fonctionnement, l’espace devant la cintreuse doit être dégagé et les objets non nécessaires éloignés. Il est interdit de poser mains ou pieds sur les diabolos, formes ou tubes en cours de cintrage.
En cas de transport, la molette supérieure du bouchon doit être vissée jusqu’à blocage pour éviter toute fuite d’huile si le vérin est couché.
Pour obtenir une cote précise lors d’un cintrage à 90°, un calcul de déduction de cote est effectué à partir du rayon de la forme de cintrage, avec un repère à placer au milieu de la forme. Ce calcul est théorique et la cote réelle à déduire est généralement supérieure de 1 à 3 mm.
L’entretien comprend l’appoint d’huile hydraulique, effectué en dévissant l’écrou à la base du bouchon sous la vis supérieure. Un bidon d’huile Virax 1L est disponible pour cela.
Différents attelages existent pour adapter le vérin aux besoins de cintrage, notamment des flasques coulissants pour le cintrage coude dans coude et des flasques ouverts pour une meilleure visibilité de l’opération.
Les formes de cintrage et diabolos sont choisis en fonction du diamètre du tube et du rayon de cintrage, avec des références précises pour tubes gaz, tubes serrurier et tubes multicouches.
Un limiteur de course est disponible pour les vérins électriques, permettant de reproduire des cintres identiques. Il doit être monté conformément aux instructions, et en cas d’arrêt prolongé sur l’interrupteur de fin de course, il faut dévisser la molette de retour pour permettre au piston de rentrer.
Cette utilisation s’appuie exclusivement sur les informations explicites fournies dans la documentation technique et le manuel d’utilisation Virax.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels dispositifs assurent la sécurité mécanique du vérin manuel VIRAX ?
La sécurité mécanique est garantie par une butée de fin de course et des joints d’étanchéité haute pression situés à l’arrière du piston. Ces joints restent efficaces même en cas de choc sur le piston, assurant ainsi une protection fiable.
Comment fonctionne le retour du piston sur ce vérin manuel ?
Le vérin VIRAX dispose d’un retour automatique du piston, ce qui facilite son utilisation en évitant toute intervention manuelle pour repositionner le piston après chaque utilisation.
Quels sont les critères de contrôle qualité appliqués à ce vérin ?
Chaque vérin VIRAX est testé et vérifié unitairement, garantissant ainsi la conformité et la fiabilité du produit avant sa mise en service.
Quelles sont les capacités disponibles pour les différents modèles de vérins manuels VIRAX ?
Le modèle n°1 (réf. 240201) supporte une capacité de 13 900 kg avec un diamètre de 1.1/4" (42,4 mm). Les autres modèles offrent des capacités supérieures, jusqu’à 31 000 kg pour le modèle n°3.
Quels éléments techniques différencient ce vérin manuel dans son usage ?
La combinaison de la butée de fin de course, des joints haute pression et du retour automatique du piston constitue un ensemble technique assurant une sécurité mécanique optimale et une facilité d’utilisation en conditions de chantier.
