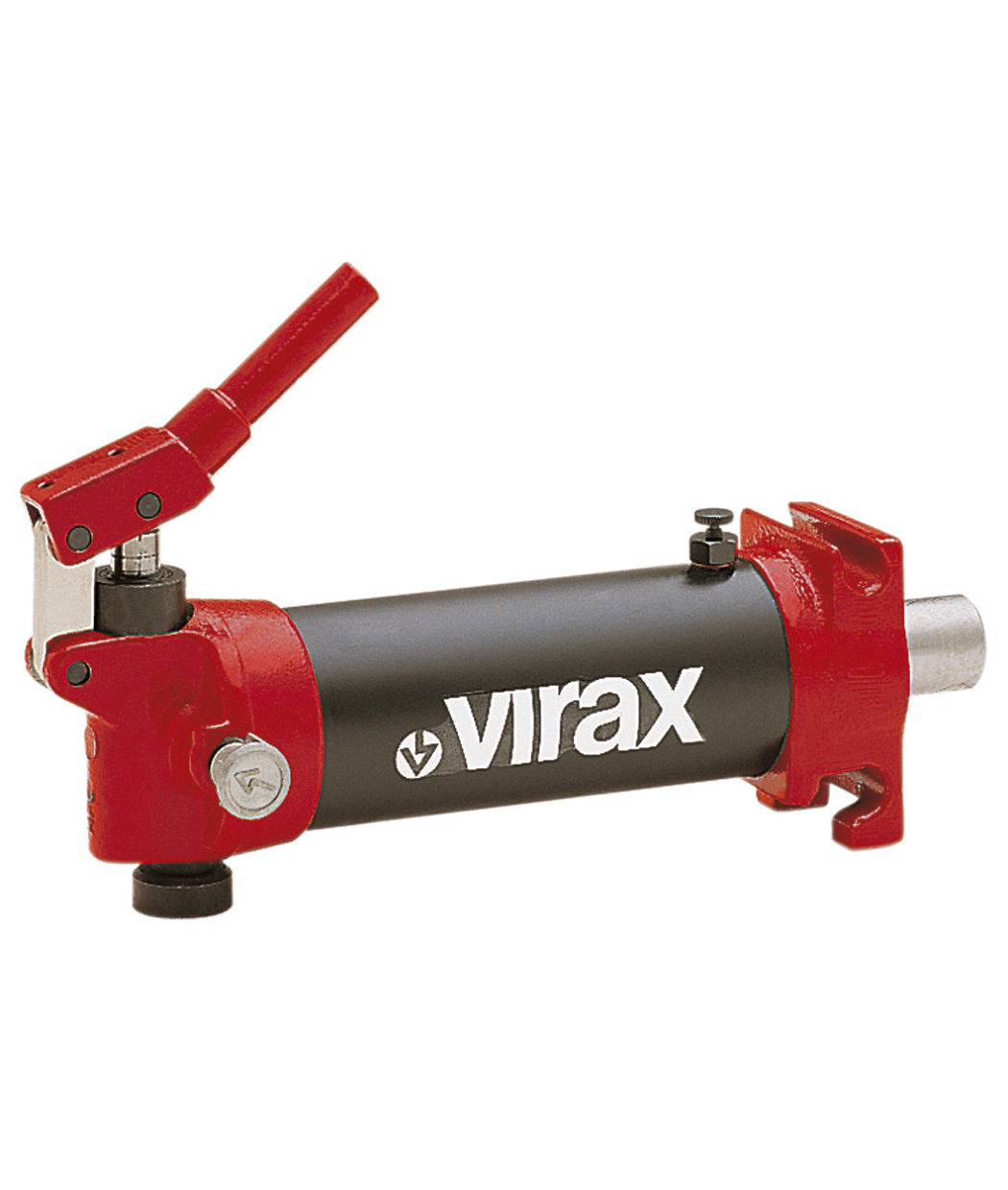

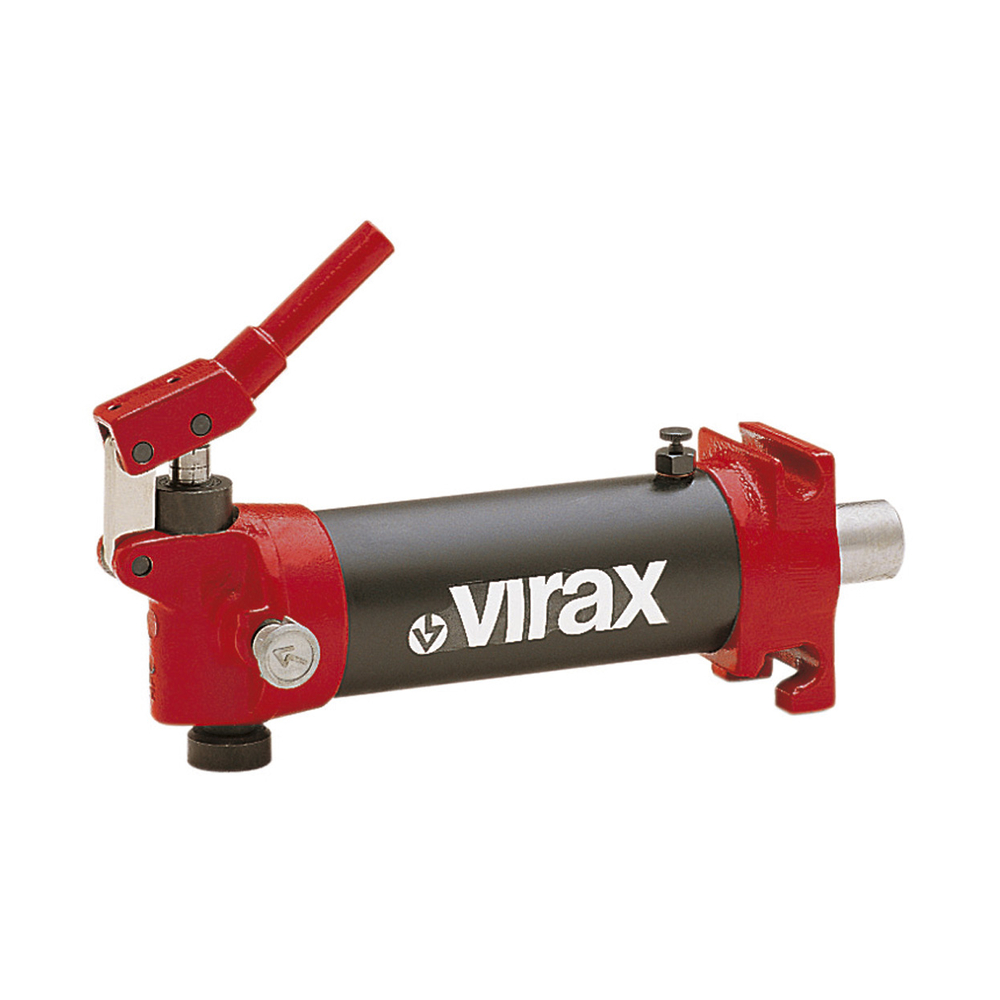

Vérin manuel 3 pour cintreuse hydraulique VIRAX - 240203

Le vérin manuel 3 pour cintreuse hydraulique VIRAX - 240203 est conçu pour assurer une sécurité mécanique optimale et une grande fiabilité lors des opérations de cintrage.

Il est équipé d’une butée de fin de course qui garantit la sécurité mécanique.
Des joints d’étanchéité haute pression sont positionnés à l’arrière du piston, assurant une efficacité même en cas de choc sur ce dernier.
Le piston bénéficie d’un retour automatique, facilitant ainsi son utilisation.
Chaque vérin Virax est testé et vérifié unitairement afin de garantir sa fiabilité.

Ce modèle correspond au numéro de vérin 3.
Il offre une capacité de cintrage de 3 pouces (90 mm) ou 4 pouces avec accessoires.
Le poids du vérin est de 31 kg.

Le vérin est conçu pour travailler uniquement en position horizontale.
Pour son utilisation, il faut dévisser complètement la molette supérieure pour purger l’air.
Les diabolos doivent être positionnés symétriquement sur les flasques en fonction du diamètre du tube à cintrer.
La forme de cintrage est placée sur l’embout du piston selon le diamètre du tube, avec un angle de cintrage maximum de 90°.
Le levier est actionné verticalement jusqu’à atteindre l’angle désiré.

Ce vérin manuel est destiné au cintrage de tubes acier ou fer, ainsi que de tubes multicouches avec les formes adaptées.
Il est important de positionner symétriquement les diabolos et de bien les emboîter pour ne pas détériorer le vérin.

Pour l’entretien, l’appoint d’huile se réalise en dévissant l’écrou à la base du bouchon situé sous la vis supérieure.
Un bidon d’huile Virax pour vérin de 1 litre est disponible sous la référence 240101.

Cette conception robuste et sécurisée en fait un outil performant pour les travaux nécessitant une cintreuse hydraulique, assurant à la fois précision et durabilité.

En résumé, le vérin manuel 3 VIRAX - 240203 se distingue par :
- Une sécurité mécanique renforcée grâce à la butée de fin de course.
- Des joints d’étanchéité haute pression garantissant une étanchéité efficace même en cas de choc.
- Un piston à retour automatique facilitant la manipulation.
- Une capacité de cintrage adaptée aux tubes de 3 pouces (90 mm) et 4 pouces avec accessoires.
- Une fabrication et un contrôle qualité rigoureux avec tests unitaires.
- Un poids de 31 kg, assurant stabilité et robustesse.

Ce vérin est un composant clé des cintreuses hydrauliques manuelles VIRAX, conçu pour offrir une utilisation sûre, précise et durable dans les applications professionnelles de cintrage de tubes.

N° vérin : 3
Capacité : 3" (90 mm) ou 4" avec accessoires
kg : 31,000

Le vérin manuel 3 pour cintreuse hydraulique VIRAX s’utilise uniquement en position horizontale. Avant utilisation, il faut dévisser complètement la molette supérieure pour purger l’air. Les diabolos doivent être positionnés symétriquement sur les flasques selon le diamètre du tube à cintrer, en veillant à bien les emboîter pour ne pas détériorer le vérin. La forme de cintrage adaptée est placée sur l’embout du piston, avec un angle de cintrage maximum de 90°. Le levier est ensuite actionné verticalement jusqu’à atteindre l’angle désiré. Après cintrage, pour ramener le piston en position initiale, il faut dévisser la molette de retour grise située à l’arrière du vérin.

Ce vérin est utilisé pour le cintrage de tubes en acier, fer ou multicouches (avec les formes adaptées). Il est recommandé de positionner symétriquement les diabolos et de s’assurer qu’ils sont bien emboîtés. En cas de transport, la molette supérieure du bouchon doit être vissée jusqu’au blocage pour éviter les fuites d’huile.

Pour l’entretien, l’appoint d’huile se réalise en dévissant l’écrou à la base du bouchon sous la vis supérieure. Un bidon d’huile Virax est disponible pour cela.

Le cintrage peut être effectué jusqu’à un angle maximum de 90°, avec des formes et des rayons adaptés au diamètre du tube. Un guide pratique indique, par exemple, que pour un tube de 1”1/4 (42,4 mm), le rayon de cintrage est de 135 mm et la côte à déduire est de 29 mm (à placer au milieu de la forme de cintrage).

En résumé, l’usage consiste à préparer le vérin en purgeant l’air, positionner correctement les diabolos et la forme de cintrage, actionner le levier jusqu’à l’angle souhaité, puis remettre le piston en position initiale. Ce processus s’applique dans un contexte professionnel de cintrage de tubes métalliques ou multicouches, en respectant les consignes de positionnement symétrique et d’entretien pour garantir un fonctionnement fiable.
