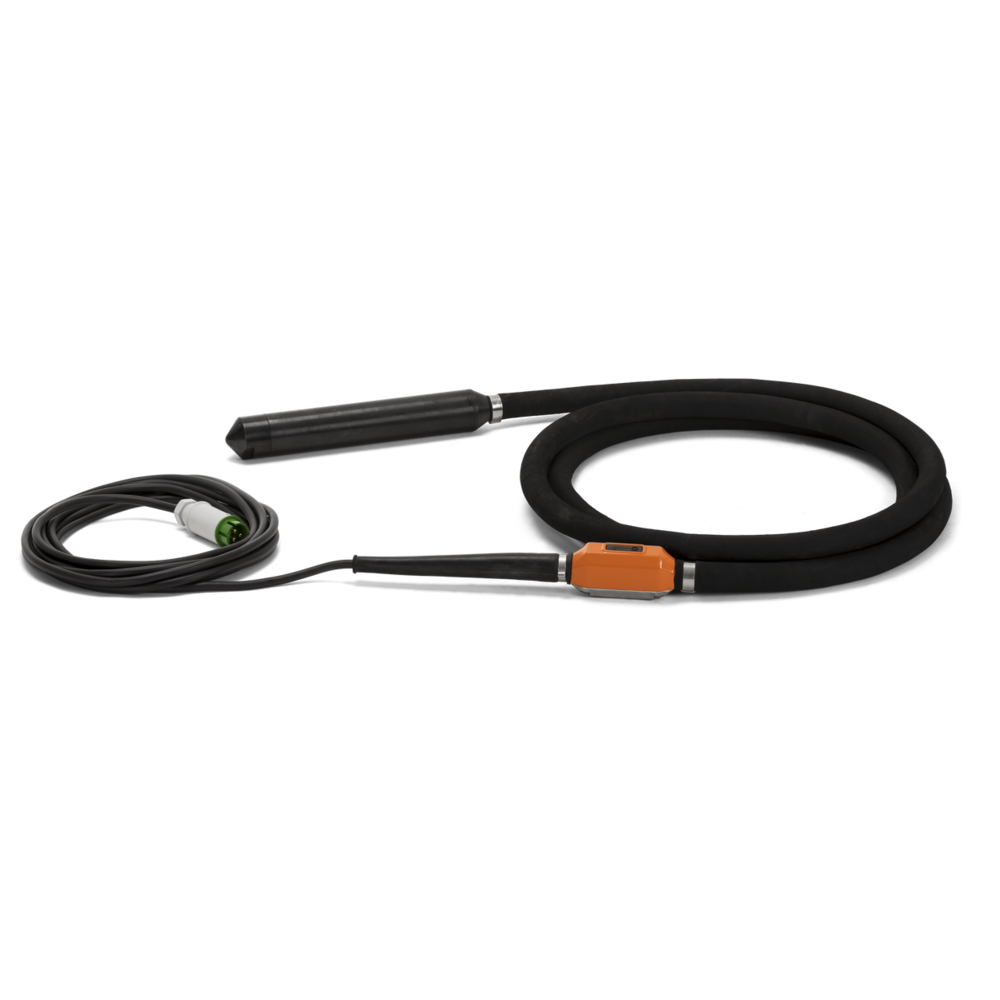

Vibrateur à béton AX 65 42V/19A-7,7KG-TUYAU 5M-CABLE 10M HUSQVARNA - 967 85 83-01
Référence : HUS_967858301
Découvrez Vibrateur à béton AX 65 42V/19A-7,7KG-TUYAU 5M-CABLE 10M HUSQVARNA - 967 85 83-01 disponible à l'achat
- Performances optimales sur tous types de béton
- Durabilité assurée avec acier trempé et roulements
- Moteur électrique ergonomique et sans entretien
- Tuyau flexible de 5 m pour une grande maniabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le vibrateur à béton Husqvarna AX est conçu pour une performance optimale sur tous types de béton.
Conçu pour gérer des bétons à affaissement variable, le modèle AX 65 est parfait pour les professionnels qui nécessitent fiabilité et endurance. Son moteur électrique ergonomique permet une utilisation intuitive avec un démarrage facile. Il est sans entretien, offrant ainsi une maintenance simplifiée.
Le vibrateur AX 65 supporte toutes les applications de béton, des poutres fines aux grandes fondations. Doté de roulements à rouleaux et en acier trempé, sa durabilité est accrue. Les câbles et tuyaux flexibles garantissent résistance et efficacité. Il couvre toutes les vibrations internes nécessaires sur un chantier, avec un tube de 65 mm de diamètre et un tuyau de 5 m de long. La fréquence de fonctionnement est de 200 Hz, avec 12 000 vibrations par minute et une valeur de vibration de 4,62 m/s². Poids : 19 kg, dimensions d'emballage : 800 x 560 x 160 mm.
Vibrations per Minute : 12 000
Fréquence : 200 Hz
Longueur du tuyau : 5 m
Diamètre du tube : 65mm
Longueur de câble : 10 m
Packaging length : 800mm
Packaging width : 560mm
Packaging height : 160mm
Article gross weight : 19 000 g
Vibration Value : 4,62 m/s²
Branchez l'appareil à une source d'alimentation électrique. Assurez-vous que l'interrupteur ON/OFF est en position "OFF" avant de démarrer la source d'alimentation. Mettez l'interrupteur ON/OFF sur "ON" pour démarrer le vibrateur et sur "OFF" pour l'arrêter. Coupez ensuite la source d'alimentation.
Remplissez le coffrage avec le béton en couches d'épaisseur uniforme de 30 à 50 cm. Plongez la tête vibrante à environ 15 cm dans la couche inférieure la plus proche, ce qui permet de mélanger correctement les couches de béton.
Attendez environ 10 à 20 secondes, jusqu'à ce que la surface autour de la tête vibrante devienne brillante et que plus aucune bulle d'air ne remonte à la surface. Retirez lentement la tête vibrante pour que le béton remplisse le trou laissé par la tête.
Replongez la tête vibrante dans le béton à une distance de 30 à 50 cm du précédent emplacement. Répétez ces opérations jusqu'à ce que toutes les bulles d'air soient éliminées de la zone de béton.
Il est important de ne pas utiliser le produit pour déplacer le béton latéralement.
En cas de fonctionnement non conforme, par exemple si le produit ne démarre pas, vérifiez que la source d'alimentation est bien en marche et que la tension est correcte. Contrôlez aussi l'état des fils dans le tuyau et la tête vibrante, ainsi que le bon fonctionnement de l'interrupteur ON/OFF. Si le produit s'arrête après un certain temps, laissez refroidir la tête vibrante avant de la réutiliser.
Le rendement attendu est l'élimination complète des bulles d'air du béton frais, ce qui se traduit par une surface brillante autour de la tête vibrante pendant l'opération.
Ces instructions correspondent strictement aux indications d'usage extraites du manuel d'utilisation fourni.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les performances techniques du vibrateur à béton AX 65 Husqvarna ?
Le vibrateur AX 65 fonctionne à une fréquence de 200 Hz avec 12 000 vibrations par minute. Il dispose d’un diamètre de tube de 65 mm et d’un tuyau flexible de 5 m. Son moteur électrique délivre une puissance de 1000 W sous une tension de 42 V et un courant de 19 A. Sa valeur de vibration est de 4,62 m/s², ce qui correspond à une amplitude double de 0,96 mm.
Comment utiliser correctement le vibrateur à béton AX 65 sur un chantier ?
Il faut remplir le coffrage en couches d’épaisseur uniforme de 30 à 50 cm. Plongez la tête vibrante à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Attendez 10 à 20 secondes jusqu’à ce que la surface autour devienne brillante et que les bulles d’air disparaissent. Retirez lentement la tête vibrante et répétez l’opération à une distance de 30 à 50 cm jusqu’à élimination complète des bulles. Il est important de ne pas utiliser l’outil pour déplacer le béton latéralement.
Quelles sont les spécificités de sécurité à respecter lors de l’utilisation de ce vibrateur ?
Ce produit est conforme aux directives européennes 2006/42/CE et 2014/30/UE et aux normes EN 60204-1, EN 60034-1, EN 61558-1, EN 12649. Il est impératif de porter des équipements de protection individuelle adaptés (gants, protection auditive, lunettes). Le produit peut être immergé dans l’eau jusqu’à 30 minutes entre 15 cm et 1 m de profondeur. Il faut éviter tout contact avec des surfaces mises à la terre et ne pas utiliser l’appareil en atmosphère explosive.
Quels sont les critères à vérifier pour choisir un vibrateur à béton adapté à un chantier ?
Il faut tenir compte du diamètre du tube et de la longueur du tuyau pour assurer une bonne maniabilité et une efficacité adaptée au type de béton et à la configuration du coffrage. Le modèle AX 65, avec un tube de 65 mm et un tuyau de 5 m, convient à tous types de béton, des poutres fines aux grandes fondations. La puissance du moteur et la fréquence de vibrations doivent être compatibles avec la charge et la taille du béton à vibrer.
Comment entretenir et maintenir le vibrateur AX 65 pour garantir sa durabilité ?
Il faut nettoyer l’appareil à l’eau courante après chaque utilisation, en évitant les nettoyeurs haute pression. Le démontage et le nettoyage de la tête vibrante doivent être réalisés régulièrement, en remplaçant les joints et en lubrifiant avec l’huile recommandée. Les pièces usées ou endommagées, comme les roulements, doivent être remplacées par des pièces d’origine. Le serrage des éléments doit respecter les couples et utiliser les produits frein-filet indiqués.
