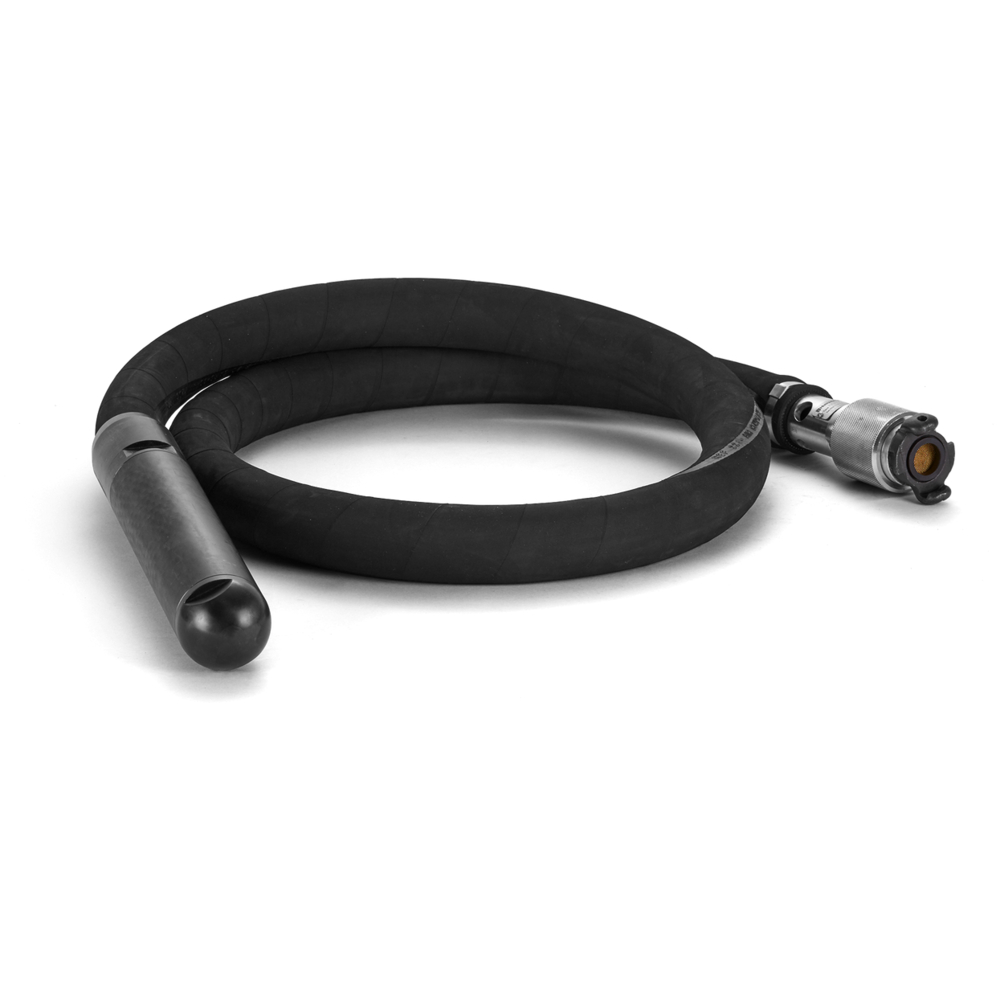

Vibrateur à béton AY 57 2 m HUSQVARNA - 967 93 95‑01
Référence : HUS_967939501
Découvrez Vibrateur à béton AY 57 2 m HUSQVARNA - 967 93 95‑01 disponible à l'achat
- Puissant vibrateur pneumatique pour béton
- Design ergonomique réduisant les vibrations
- Longueur de tuyau de 2 m pour une bonne portée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur pneumatique à béton Husqvarna AY, puissant et durable pour des applications variées.
Alimenté par air comprimé, ce vibrateur est idéal pour la vibration de murs et de colonnes. Sa poignée de butée à billes facile à tourner maximise l'efficacité, minimisant les fuites d'air et les pertes de puissance. Son design ergonomique réduit les vibrations dans le bras et la main, prolongeant ainsi sa durée de vie. Avec une force centrifuge élevée (12 000 v/min), il convient à des usages allant des essais de béton en laboratoire à la construction de barrages.
Caractéristiques techniques : longueur du tuyau de 2 m, poids de 9 600 g, vibrations de 2,1 m/s², rotor monobloc en acier de haute qualité pour une amplitude et une fréquence constante. Restez performant avec un modèle refroidi par air, garantissant longévité et haute qualité.
Longueur du tuyau : 2 m
Longueur emballé : 708mm
Largeur emballé : 446mm
Hauteur emballé : 121mm
Poids article : 9 600 g
Vibration Value : 2,1 m/s²
Le principe d'utilisation consiste à couler le béton en couches d'épaisseur égale (30 à 50 cm). La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche afin de bien mélanger les couches de béton. Il faut attendre 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et qu'aucune bulle d'air ne remonte. Ensuite, la tête est retirée lentement pour laisser le béton remplir le trou. Puis, elle est plongée à nouveau dans le béton à une distance de 30 à 50 cm de la précédente insertion. Ces étapes sont répétées jusqu'à ce que les bulles d'air soient totalement éliminées dans la zone traitée.
L'utilisation est strictement professionnelle et vise à éliminer les bulles d'air du béton frais. Il est précisé de ne pas utiliser le produit pour déplacer le béton latéralement.
En cas de dysfonctionnement, par exemple si le produit ne démarre pas ou si la vibration diminue, il faut vérifier la pression et le débit d'air, s'assurer que la soupape à bille est ouverte, contrôler l'absence d'obstruction à l'évacuation d'air, vérifier l'état de lubrification, et remplacer les pièces usées comme la lamelle ou le tube si nécessaire.
Le produit est utilisé dans des environnements où le béton est coulé en couches, notamment pour la vibration de murs et colonnes, mais uniquement dans le cadre du travail du béton frais.
Le résultat attendu est l'élimination complète des bulles d'air dans la zone de béton vibrée, ce qui se manifeste par une surface brillante et sans bulles visibles.
Enfin, il est recommandé de nettoyer le produit après chaque utilisation, de lubrifier régulièrement, et de ranger le vibrateur dans un endroit sec et à l'abri du gel lorsqu'il n'est pas utilisé.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères techniques essentiels à vérifier pour choisir ce vibrateur à béton pneumatique ?
Il faut considérer la consommation d'air (1,00 m³/min pour le modèle AY 57), la vitesse de rotation (18 000 tr/min), ainsi que le poids (4,5 kg) pour assurer une manipulation adaptée. La longueur du tuyau de 2 m offre une bonne portée pour accéder aux zones à vibrer. La valeur de vibration effective pondérée est de 2,13 m/s², conforme à la norme EN ISO 5349-1.
Comment utiliser correctement le vibrateur à béton AY 57 pour garantir une élimination efficace des bulles d'air ?
Le béton doit être coulé en couches de 30 à 50 cm d'épaisseur. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche. Il faut attendre 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air visibles, puis retirer lentement la tête pour laisser le béton remplir le trou. Cette opération est répétée à intervalles de 30 à 50 cm jusqu'à élimination complète des bulles.
Quelles sont les principales causes de dysfonctionnement et comment les résoudre ?
Un démarrage impossible ou une vibration faible peuvent être dus à une pression ou un débit d'air insuffisant, une soupape à bille fermée, une obstruction de l'évacuation d'air, une lamelle usée ou un manque de lubrification. Il est recommandé de vérifier la pression et le débit d'air, d'ouvrir complètement la soupape, de nettoyer les obstructions, de lubrifier régulièrement le produit et de remplacer les pièces usées.
Quels sont les points clés à respecter pour l’entretien et la maintenance du vibrateur ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en fonctionnement continu, avec 4 cm³ d'huile adaptée. Le nettoyage doit être effectué à l'eau courante sans utiliser de nettoyeur haute pression. Le filtre à air doit être inspecté et remplacé s'il est obstrué. Les joints toriques et la lamelle doivent être remplacés en cas d'usure, et le capuchon doit être serré au couple spécifié (340 Nm pour le modèle AY 57).
Comment ce vibrateur répond-il aux contraintes d’un usage professionnel intensif sur chantier ?
Le vibrateur AY 57 est conçu pour un usage strictement professionnel avec un moteur pneumatique à deux pièces mobiles, garantissant robustesse et durabilité. Son design ergonomique réduit les vibrations transmises à l’utilisateur, limitant la fatigue. Le produit est conforme à la directive machine 2006/42/CE et à la norme EN 12649:2008+A1:2011, assurant sécurité et fiabilité sur chantier.
