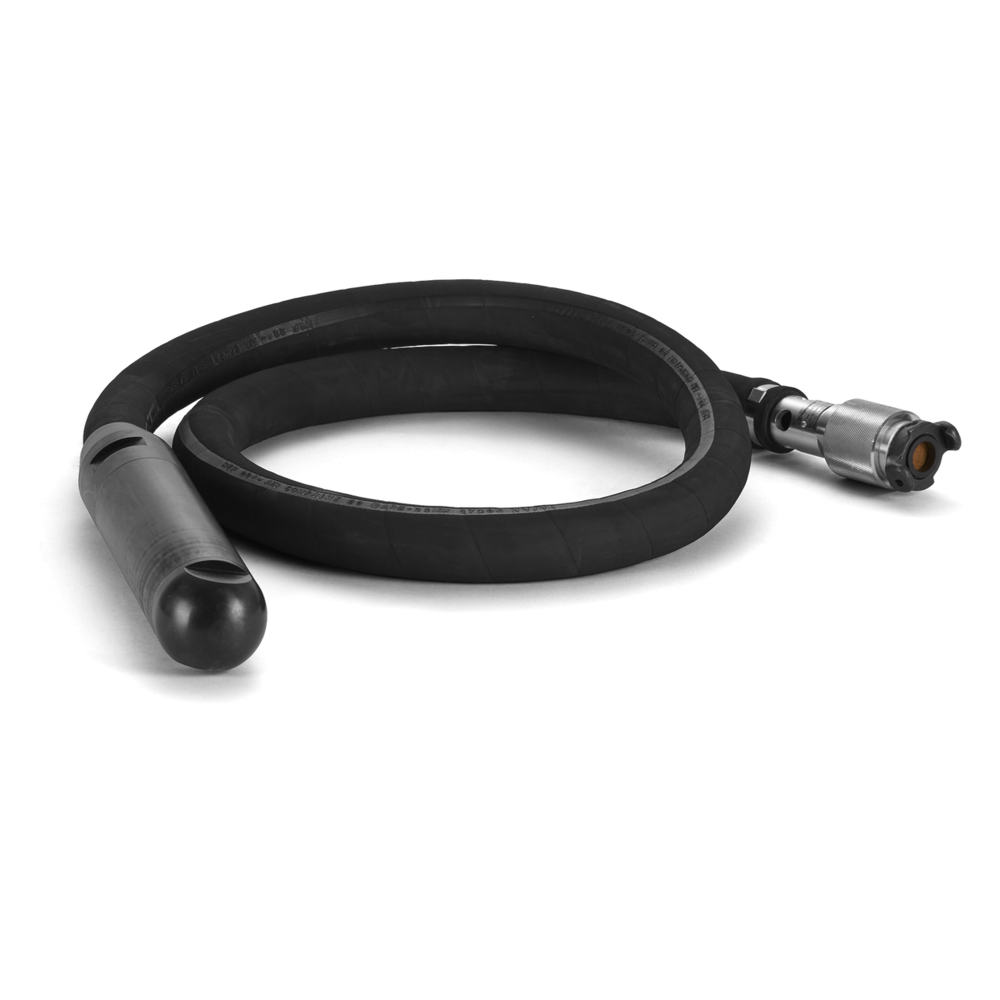

Vibrateur à béton AY 67 2 m HUSQVARNA - 967 93 96‑01
Référence : HUS_967939601
Découvrez Vibrateur à béton AY 67 2 m HUSQVARNA - 967 93 96‑01 disponible à l'achat
- Puissant et durable pour divers travaux de béton
- Design ergonomique pour un usage prolongé
- Longueur de tuyau de 2 m pour une grande portée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur à béton pneumatique Husqvarna AY, puissant et durable pour des applications variées.
Husqvarna AY est une gamme de vibrateurs à béton pneumatiques puissants, durables et économiques, idéalement conçu pour la vibration de murs et de colonnes. Ce modèle est alimenté et refroidi par air comprimé, garantissant une efficacité optimale grâce à sa poignée de butée à billes facile à tourner qui prévient les fuites d'air et les pertes de puissance. L'absence de pièces mobiles dans le tuyau réduit les vibrations dans le bras et la main, prolongeant ainsi la durée de vie de l'appareil. Avec une force centrifuge de 12 000 v/min, il est parfait pour des applications allant des essais du béton en laboratoire aux projets de construction de barrages.
Longueur du tuyau : 2 m, poids : 11 800 g, vibration value : 2,38 m/s². Design ergonomique pour une utilisation prolongée. Rotor monobloc et tête immergée en acier de haute qualité garantissant des performances élevées.
Longueur du tuyau : 2 m
Longueur emballé : 800mm
Largeur emballé : 560mm
Hauteur emballé : 160mm
Poids article : 11 800 g
Vibration Value : 2,38 m/s²
Le principe d’utilisation consiste à couler le béton en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. On attend ensuite environ 10 à 20 secondes, jusqu’à ce que la surface autour de la tête soit brillante et que les bulles d’air aient disparu. La tête est alors retirée lentement pour permettre au béton de remplir le trou laissé. La tête est ensuite plongée dans le béton à une distance de 30 à 50 cm de la précédente immersion. Ces étapes sont répétées plusieurs fois jusqu’à élimination complète des bulles d’air dans la zone.
L’utilisation prévue est professionnelle et consiste à éliminer les bulles d’air du béton frais. Il est explicitement indiqué de ne pas utiliser ce produit pour d’autres travaux.
Le produit est utilisé dans des contextes où du béton est coulé en couches successives. Il ne doit pas être utilisé pour déplacer le béton sur le côté.
En cas de dysfonctionnement, comme l’absence de démarrage ou une vibration faible, il est conseillé de vérifier la pression et le débit d’air, l’absence d’obstruction ou de fuite dans les tuyaux, l’état de lubrification, l’ouverture complète de la soupape à bille, et l’usure éventuelle de la lamelle. En cas de présence de sable ou poussière dans la tête, un démontage et nettoyage avec du carburant suivi d’une lubrification est recommandé. Si de l’humidité s’est mélangée à l’huile, un nettoyage similaire est indiqué, en vidangeant aussi le réservoir d’eau du compresseur.
Le résultat attendu est une élimination complète des bulles d’air dans le béton, visible par une surface brillante autour de la tête du vibrateur sans apparition de bulles. Le béton doit remplir correctement les trous laissés par la tête lors de son retrait.
Ainsi, l’utilisation consiste à immerger la tête du vibrateur dans des couches successives de béton, à attendre la disparition des bulles d’air, puis à répéter l’opération en avançant progressivement dans la zone à traiter, jusqu’à obtention d’un béton homogène sans bulles d’air.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères techniques à vérifier pour assurer un bon fonctionnement du vibrateur à béton AY 67 2 m HUSQVARNA ?
Il est essentiel de vérifier la pression et le débit d'air fournis par le compresseur, qui doivent être conformes aux caractéristiques techniques du produit. Le tuyau d'air doit être en bon état, bien raccordé et sans fuite. Une lubrification régulière du vibrateur est indispensable pour éviter l'usure prématurée, notamment de la lamelle. Enfin, la soupape à bille doit être complètement ouverte pour garantir une vibration optimale.
Comment utiliser correctement le vibrateur pour éliminer les bulles d’air dans le béton ?
Le béton doit être coulé en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. On attend 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air avant de retirer lentement la tête pour laisser le béton remplir le trou. Cette opération est répétée en avançant de 30 à 50 cm jusqu'à élimination complète des bulles.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation de ce vibrateur à béton pneumatique ?
Le produit doit être utilisé uniquement par des personnes formées et autorisées, avec un équipement de protection individuelle homologué (casque, gants, bottes, protections auditives et respiratoires). Il est interdit d’utiliser le vibrateur dans des zones à risque d’incendie ou d’explosion. La manipulation du tuyau d’air pneumatique nécessite une attention particulière pour éviter les déconnexions sous pression et les blessures.
Quels sont les principaux points d’entretien pour garantir la durabilité et la sécurité du vibrateur ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en cas d’utilisation continue, avec une huile adaptée. Le nettoyage doit être effectué à l’eau courante sans utiliser de nettoyeur haute pression. Les pièces d’usure comme la lamelle et les joints toriques doivent être régulièrement inspectées et remplacées. Le filtre à air doit être contrôlé et nettoyé ou remplacé si obstrué.
Comment diagnostiquer et résoudre les problèmes courants de démarrage ou de perte de vibration du vibrateur ?
En cas de non-démarrage, il faut vérifier la pression et le débit d’air, l’état de la soupape à bille, l’absence d’obstruction à l’évacuation d’air et l’état de lubrification. Une vibration faible peut être due à une pression d’air insuffisante, des fuites dans les tuyaux, une lamelle usée ou un tube endommagé. Le nettoyage de la tête du vibrateur est nécessaire en cas de présence de sable, poussière ou humidité mélangée à l’huile.
