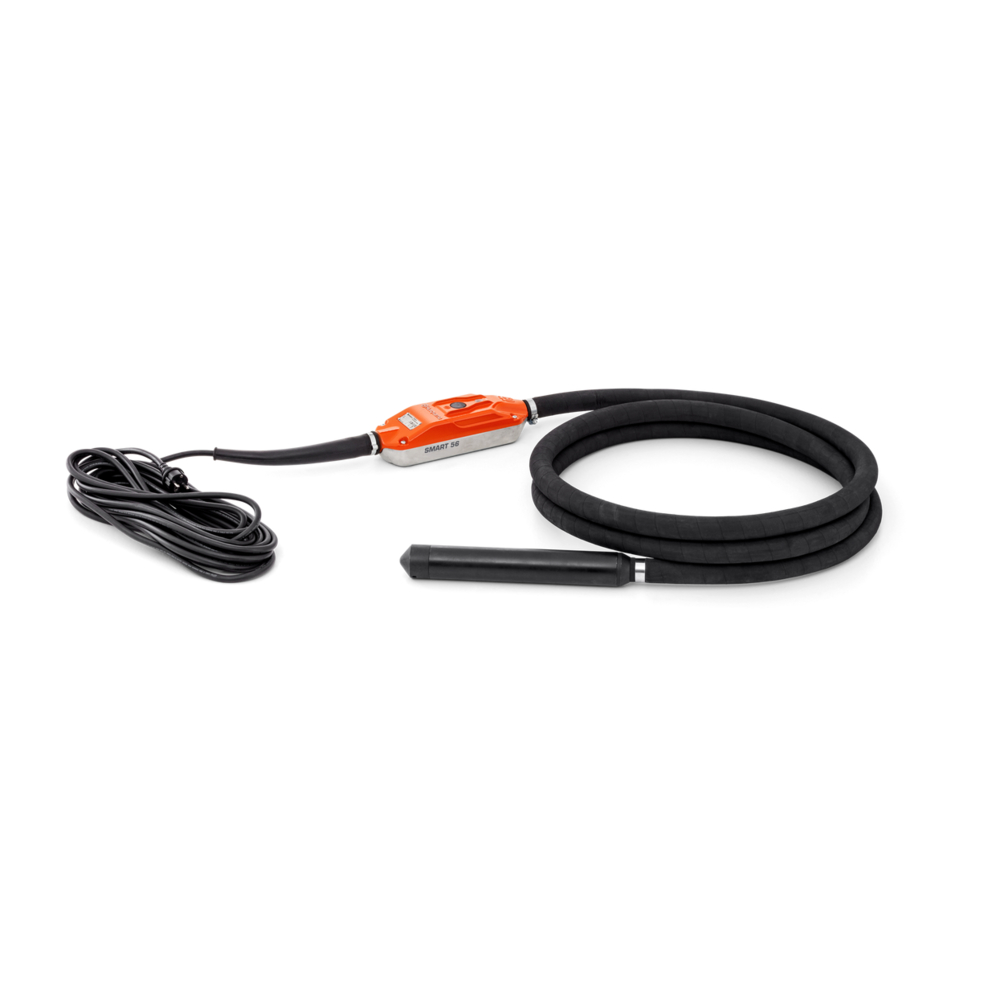

Vibrateur à béton SMART 48 DIAM 48MM-TUYAU 8M -CABLE 15M HUSQVARNA - 970 84 37-04
Référence : HUS_970843704
Découvrez Vibrateur à béton SMART 48 DIAM 48MM-TUYAU 8M -CABLE 15M HUSQVARNA - 970 84 37-04 disponible à l'achat
- Vibrations puissantes à 12 500 par minute
- Conception ergonomique pour un confort optimal
- Longueur de tuyau de 8 mètres pour une grande portée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Husqvarna Smart est un vibrateur à béton puissant et fiable, conçu pour les professionnels.
Ce vibrateur électronique à haute fréquence, doté d'un convertisseur de fréquence intégré, se branche facilement sur une prise murale classique. En mode Plug-and-work, il suffit de l'allumer pour commencer à travailler. Sa conception ergonomique réduit les vibrations dans les mains et les bras, garantissant un usage confortable.
Smart génère des vibrations constantes à 12 000 v/min, offrant une grande force centrifuge, une vitesse stable et une amplitude élevée pour une excellente vibration du béton avec moins de tassements. Avec un tuyau de 8 m de long et un câble de 15 m, il propose une portée exceptionnelle. Le diamètre du tube est de 48 mm, et le produit pèse 21,5 kg. Le niveau de pression sonore est de 80 dB(A), et la valeur de vibration est de 2,47 m/s².
Vibrations per Minute : 12 500
Fréquence : 50/60 Hz
Longueur du tuyau : 8 m
Diamètre du tube : 48mm
Longueur de câble : 15 m
Poids : 18,5 kg
Longueur emballé : 750mm
Largeur emballé : 570mm
Hauteur emballé : 210mm
Poids : 21 500 g
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 80 dB(A)
Vibration Value : 2,47 m/s²
Pour l'utilisation, le béton doit être coulé en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 10 cm dans la couche inférieure de béton la plus proche, en veillant à ne pas incliner l'appareil de plus de 45°. L'utilisateur attend ensuite entre 5 et 20 secondes, jusqu'à ce que la surface autour de la tête soit brillante et qu'aucune bulle d'air ne remonte à la surface. La tête est ensuite retirée lentement pour laisser le béton combler le trou.
La tête du vibrateur est ensuite plongée dans le béton à une distance de 30 à 50 cm de la précédente position, et les étapes sont répétées plusieurs fois jusqu'à ce que les bulles d'air soient totalement éliminées dans la zone traitée.
L'appareil est destiné uniquement à un usage professionnel pour éliminer les bulles d'air du béton frais et ne doit pas être utilisé pour déplacer le béton sur le côté.
En cas de fonctionnement non conforme, par exemple si les vibrations sont insuffisantes ou si le produit s'arrête, il est conseillé de vérifier le branchement, l'état des câbles, la tête du vibrateur, et de s'assurer que la tête n'est pas bloquée ou surchargée. Le produit dispose d'un voyant LED indiquant l'état de fonctionnement et les éventuels dysfonctionnements.
Après chaque utilisation, il faut nettoyer le produit à l'eau courante pour retirer le béton avant qu'il ne durcisse, sans utiliser de nettoyeur haute pression, et retirer la graisse et l'huile de la poignée.
Le produit est utilisé dans des conditions où une prise secteur classique est disponible, avec un disjoncteur différentiel de fuite à la terre (RCD) garantissant une protection adéquate. Le bouton ON/OFF doit être utilisé pour démarrer et arrêter l'appareil, et le bouton doit être maintenu enfoncé 5 secondes après usage pour éliminer toute tension résiduelle.
Cette méthode assure une vibration constante et efficace du béton frais, réduisant les bulles d'air et améliorant la qualité du béton compacté.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les principales caractéristiques techniques du vibrateur à béton SMART 48 ?
Le SMART 48 génère 12 600 vibrations par minute à une fréquence de 50/60 Hz. Il dispose d'un tuyau de 8 mètres de long avec un diamètre de tube de 48 mm. Son câble d'alimentation mesure 15 mètres. Le poids total est de 14,7 kg pour la version filaire. Le niveau sonore à l'oreille de l'utilisateur est de 80 dB(A) et la valeur de vibration effective pondérée est de 2,47 m/s², mesurée selon la norme EN ISO 5349.
Comment s'utilise concrètement le vibrateur à béton SMART 48 sur chantier ?
Le béton doit être coulé en couches de 30 à 50 cm d'épaisseur. La tête du vibrateur est plongée à environ 10 cm dans la couche inférieure, sans incliner l'appareil de plus de 45°. Après 5 à 20 secondes, lorsque la surface autour de la tête devient brillante et sans bulles d'air, la tête est retirée lentement pour laisser le béton combler le trou. Cette opération est répétée tous les 30 à 50 cm jusqu'à élimination complète des bulles d'air.
Quelles précautions de sécurité sont indispensables lors de l'utilisation du SMART 48 ?
L'appareil doit être utilisé uniquement par des professionnels formés. Il nécessite une alimentation protégée par un disjoncteur différentiel de fuite à la terre (RCD). Il est impératif de porter un équipement de protection individuel homologué, incluant gants et protège-oreilles. Le produit ne doit pas être utilisé dans des atmosphères explosives, ni pour déplacer le béton latéralement.
Quels sont les indicateurs et contrôles pour la maintenance et le diagnostic du SMART 48 ?
Le vibrateur est équipé d'un témoin LED indiquant l'état de fonctionnement : vert fixe pour la connexion, vert clignotant pour un travail en cours avec courant élevé, rouge clignotant en cas de surchauffe, et rouge fixe pour une surcharge ou un court-circuit. En cas de dysfonctionnement, il faut vérifier le câble, la tête du vibrateur, le convertisseur de fréquence et s'assurer que la tête n'est pas bloquée.
Comment entretenir le vibrateur pour garantir sa performance et sa sécurité ?
Après chaque utilisation, il faut nettoyer le produit à l'eau courante sans utiliser de nettoyeur haute pression, en retirant le béton avant qu'il ne durcisse. La graisse et l'huile doivent être enlevées de la poignée. Le démontage, la lubrification et le remontage de la tête du vibrateur doivent être réalisés selon les procédures précisées, en utilisant les couples de serrage et types de frein-filet recommandés.
