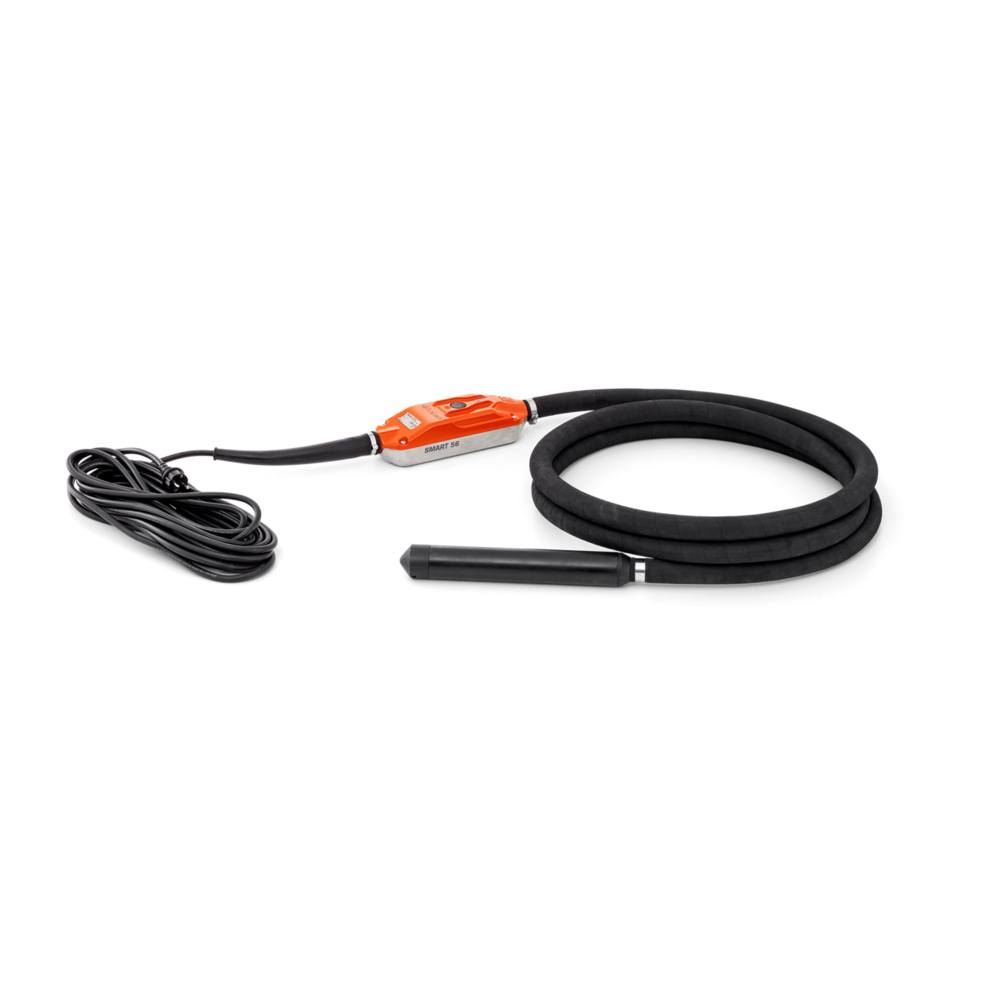

Vibrateur à béton SMART 56 DIAM 56MM-TUYAU 8M -CABLE 15M HUSQVARNA - 970 84 38-04
Référence : HUS_970843804
Découvrez Vibrateur à béton SMART 56 DIAM 56MM-TUYAU 8M -CABLE 15M HUSQVARNA - 970 84 38-04 disponible à l'achat
- Vibrations puissantes à 12 500 v/min pour un béton bien compacté
- Design ergonomique réduisant les vibrations dans les mains
- Longueur de câble et tuyau offrant une grande portée sur chantier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Husqvarna Smart est notre vibrateur à béton le plus puissant pour les professionnels, alliant fiabilité et performance.
Le vibrateur à haute fréquence électronique possède un convertisseur de fréquence intégré, permettant un raccordement facile à n'importe quelle prise murale classique. Grâce à ses vibrations constantes à 12 500 v/min, il assure une grande force centrifuge et une amplitude élevée, garantissant d'excellentes vibrations du béton avec moins de tassements. Son design ergonomique réduit les vibrations dans les mains et les bras, tandis que les 15 mètres de câble et le tuyau de 8 mètres offrent une portée exceptionnelle sur le chantier, facilitant l'accès autour des différentes zones de travail.
Les caractéristiques techniques incluent un diamètre de tube de 56 mm, une fréquence de 50/60 Hz, un poids de 17,5 kg et un niveau de pression sonore de 83 dB(A), avec une valeur de vibration de 5,87 m/s². Son design épuré permet une glisse aisée sur les barres d'armature.
Vibrations per Minute : 12 500
Fréquence : 50/60 Hz
Longueur du tuyau : 8 m
Diamètre du tube : 56mm
Longueur de câble : 15 m
Poids : 17,5 kg
Longueur emballé : 750mm
Largeur emballé : 570mm
Hauteur emballé : 210mm
Poids : 20 000 g
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 83 dB(A)
Vibration Value : 5,87 m/s²
L'utilisation consiste à couler le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée dans la couche inférieure de béton à environ 10 cm de profondeur, sans incliner le produit de plus de 45°, afin de bien mélanger les couches. Après environ 5 à 20 secondes, lorsque la surface autour de la tête devient brillante et sans bulles d'air, la tête est retirée lentement pour laisser le béton remplir le trou. Ensuite, la tête est plongée à nouveau dans le béton à une distance de 30 à 50 cm de la précédente plongée. Ces étapes sont répétées plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone traitée.
Ce produit est destiné à un usage professionnel uniquement, pour éliminer les bulles d'air du béton frais. Il ne doit pas être utilisé pour déplacer le béton sur le côté ni pour d'autres travaux.
En cas de fonctionnement non conforme, comme un arrêt intempestif, il faut vérifier le disjoncteur différentiel, la température du produit, la présence de surcharge ou de court-circuit, et suivre les procédures de dépannage indiquées. Le témoin LED informe sur l'état du produit (travail normal, surcharge, température élevée, défauts électriques).
Après utilisation, il est nécessaire de nettoyer la machine à l'eau courante pour retirer le béton avant qu'il ne durcisse, sans utiliser de nettoyeur haute pression. L'entretien régulier doit être effectué en suivant les instructions spécifiques, notamment le nettoyage et la lubrification de la tête du vibrateur, ainsi que le contrôle et le remplacement des pièces usées.
Le produit est utilisé sur chantier avec un câble d'alimentation de 15 mètres et un tuyau de 8 mètres, offrant une bonne portée autour des zones de travail. Il est recommandé d'utiliser un disjoncteur différentiel de fuite à la terre (RCD) pour la sécurité électrique.
Le résultat attendu est une élimination efficace des bulles d'air dans le béton, assurant une bonne consolidation de la matière fraîche.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton SMART 56 ?
Le SMART 56 fonctionne à une fréquence de 50/60 Hz avec une tension nominale de 230 V. Il délivre 12 600 vibrations par minute (210 Hz) avec une puissance nominale de 1 170 W. Le diamètre de la tête vibrante est de 56 mm et la longueur du tuyau est de 8 m. Le câble d’alimentation mesure 15 m. Le poids total est de 15,9 kg. Le niveau sonore atteint 83 dB(A) à l’oreille de l’utilisateur.
Comment utiliser correctement le vibrateur pour assurer une bonne consolidation du béton ?
Le béton doit être coulé en couches de 30 à 50 cm d’épaisseur. La tête du vibrateur est plongée à environ 10 cm dans la couche inférieure, sans incliner l’outil de plus de 45°. Après 5 à 20 secondes, lorsque la surface autour de la tête devient brillante et sans bulles d’air, la tête est retirée lentement pour laisser le béton remplir le trou. La tête est ensuite plongée à nouveau à 30-50 cm de la précédente plongée. Cette opération est répétée jusqu’à élimination complète des bulles d’air.
Quelles sont les recommandations de sécurité électrique à respecter lors de l’utilisation ?
Il est impératif d’utiliser un disjoncteur différentiel de fuite à la terre (RCD) adapté, avec une intensité nominale minimum de 16 A. Le produit est de classe 1 avec mise à la terre. Il ne faut pas modifier la fiche d’alimentation ni utiliser d’adaptateurs non conformes. Le câble doit être protégé des coupures, de la chaleur et de l’humidité. En cas d’utilisation en extérieur ou en milieu humide, le RCD est obligatoire pour réduire le risque d’électrocution.
Quels sont les signes d’alerte et les procédures en cas de dysfonctionnement du produit ?
Le témoin LED informe sur l’état du produit : lumière verte fixe indique une connexion normale, clignotement vert signale un courant trop élevé, clignotement rouge indique une surchauffe, et lumière rouge fixe signale une surcharge ou un défaut électrique. En cas d’arrêt intempestif, il faut vérifier le disjoncteur différentiel, la température du convertisseur, la présence de surcharge ou court-circuit, et consulter la recherche de pannes pour diagnostiquer précisément.
Comment entretenir le vibrateur pour garantir sa durabilité et son bon fonctionnement ?
Après chaque utilisation, nettoyez la machine à l’eau courante pour retirer le béton avant qu’il ne durcisse, sans utiliser de nettoyeur haute pression. La tête du vibrateur doit être démontée régulièrement pour inspection, nettoyage et lubrification avec l’huile recommandée. Remplacez les joints toriques et les pièces usées. Lors du remontage, respectez les couples de serrage et utilisez les types de frein-filet indiqués.
Dans quels contextes professionnels ce vibrateur à béton est-il le plus adapté ?
Ce produit est destiné à un usage professionnel exclusivement, pour éliminer efficacement les bulles d’air dans le béton frais. Sa portée importante grâce au câble de 15 m et au tuyau de 8 m facilite son emploi sur chantier, notamment pour les zones difficiles d’accès. Il ne doit pas être utilisé pour déplacer le béton latéralement ou pour d’autres travaux.
