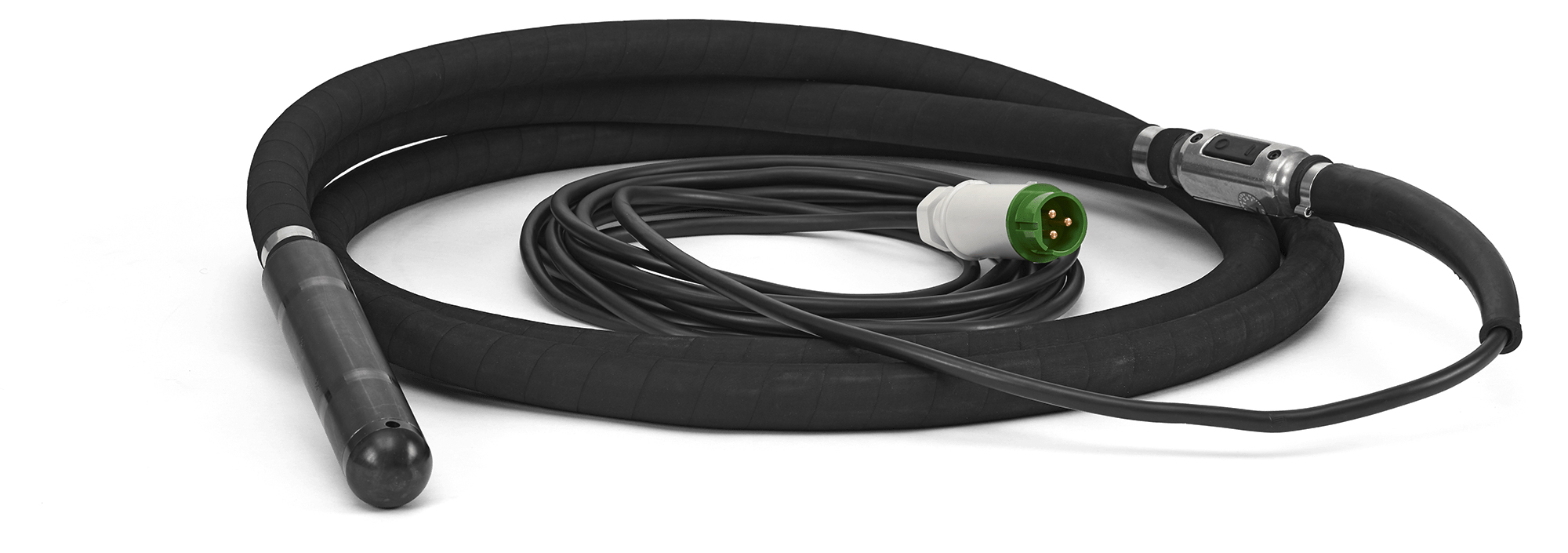

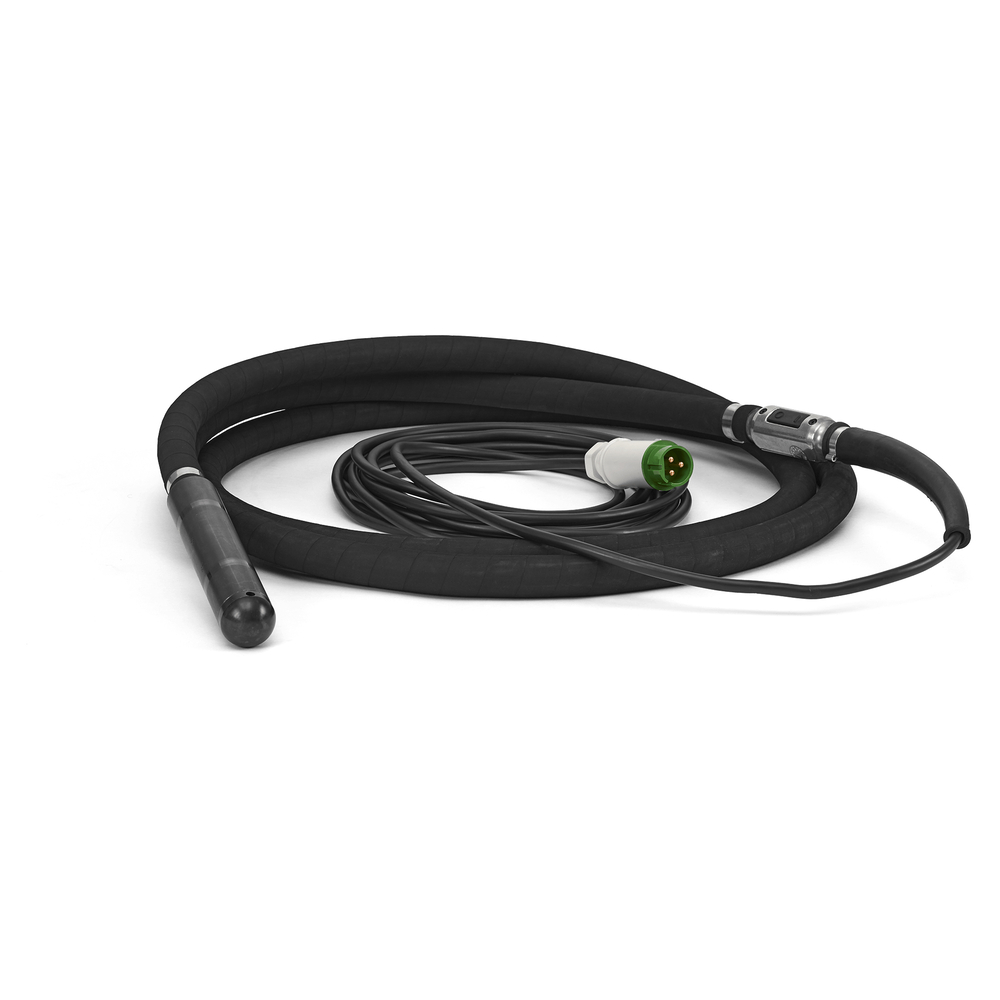

Vibrateur à béton VIBRASTAR 50 42V/8A-3,06KG-TUYAU 5M-CABLE10M HUSQVARNA - 967 93 81-02
Référence : HUS_967938102
Découvrez Vibrateur à béton VIBRASTAR 50 42V/8A-3,06KG-TUYAU 5M-CABLE10M HUSQVARNA - 967 93 81-02 disponible à l'achat
- Robuste et fiable pour béton à affaissement moyen à élevé.
- Boîte de distribution en aluminium ergonomique.
- Utilisation à une main avec vibrations réduites.
- Consommation d'ampère faible et économique.
- Entretien simplifié avec remplacement rapide des paliers.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Vibrateur à béton Husqvarna VIBRASTAR 50, idéal pour béton à affaissement moyen à élevé.
Le vibrateur à béton Husqvarna VIBRASTAR 50 est conçu pour optimiser le travail avec du béton à affaissement moyen à élevé. Sa boîte de distribution en aluminium ergonomique permet une manipulation aisée avec une seule main, réduisant les vibrations ressenties dans la main et le bras pour un confort prolongé. Grâce à sa construction robuste, ce modèle offre une durabilité accrue et nécessite peu d'entretien grâce aux paliers lubrifiés à l'huile. Avec une fréquence de 200 Hz et des dimensions pratiques, il est économiquement et énergétiquement efficace avec une faible consommation d'ampères. Le tuyau mesure 5 m et le câble atteint 10 m, permettant une utilisation flexible sur le chantier.
Fréquence : 200 Hz
Longueur du tuyau : 5 m
Longueur de câble : 10 m
Poids brut : 13,2 kg
Valeur de vibration : 3,28 m/s²
Fréquence : 200 Hz
Longueur du tuyau : 5 m
Longueur de câble : 10 m
Packaging length : 800mm
Packaging width : 560mm
Packaging height : 160mm
Article gross weight : 13 200 g
Vibration Value : 3,28 m/s²
Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air visibles, puis retirer lentement la tête pour que le béton remplisse le trou laissé. Ensuite, la tête est plongée dans le béton à une distance de 30 à 50 cm de la précédente immersion. Ces étapes sont répétées plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone traitée.
Il est précisé de ne pas utiliser le vibrateur pour déplacer le béton sur le côté.
En cas de fonctionnement non conforme, par exemple si le vibrateur ne démarre pas, il faut vérifier la source d'alimentation, les fils, l'interrupteur, et s'assurer que la charge et la tension sont adaptées. Si la tête du vibrateur devient trop chaude, il faut la retirer du béton et la laisser refroidir, sans l'utiliser hors béton pendant une longue période.
Après utilisation, il est recommandé de nettoyer le produit à l'eau courante pour retirer le béton avant qu'il ne durcisse, et d'entreposer l'appareil dans un endroit sec et à l'abri du gel.
Le résultat attendu est un béton débarrassé de bulles d'air, avec une surface brillante autour de la zone vibrée, assurant un bon mélange des couches de béton.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton VIBRASTAR 50 ?
Le VIBRASTAR 50 fonctionne en 42 V triphasé avec une fréquence de 200 Hz et une puissance de 440 W. Sa tête a un diamètre de 50 mm pour un poids de 3,06 kg. Le tuyau mesure 5 m et le câble 10 m. La valeur d'accélération effective pondérée est de 3,28 m/s², et le niveau sonore à l'oreille de l'utilisateur est de 76 dB(A) (page 12).
Comment utiliser correctement ce vibrateur pour assurer un bon traitement du béton ?
Il faut couler le béton en couches de 30 à 50 cm d'épaisseur. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Après 10 à 20 secondes, lorsque la surface autour de la tête est brillante et sans bulles d'air, il faut retirer lentement la tête pour que le béton remplisse le trou. Ensuite, la tête est plongée à 30-50 cm de la précédente immersion, en répétant ces étapes jusqu'à élimination complète des bulles (page 7).
Quels sont les critères de sécurité à respecter lors de l'utilisation de ce vibrateur ?
Il est impératif de porter un équipement de protection individuelle homologué (gants, protège-oreilles, lunettes, bottes antidérapantes). Le produit peut être immergé dans l'eau jusqu'à 30 minutes entre 15 cm et 1 m de profondeur. L'utilisateur doit s'assurer que l'interrupteur est en position arrêt avant de brancher l'appareil. Il faut aussi veiller à ce que la zone de travail soit propre et bien éclairée, et éviter tout contact avec des surfaces mises à la terre pour limiter les risques électriques (pages 2-6).
Quels sont les principaux points d'entretien et de maintenance à connaître ?
Le nettoyage doit être effectué à l'eau courante sans utiliser de nettoyeur haute pression. Il faut retirer le béton avant qu'il ne durcisse sur les surfaces. La tête du vibrateur peut être démontée pour contrôle et remplacement des pièces usées, notamment le capuchon et le tube du stator si leur diamètre est inférieur aux valeurs indiquées. L'entretien doit être réalisé par un mécanicien qualifié avec des pièces d'origine (pages 8-9).
Quels sont les principaux problèmes techniques fréquents et leurs solutions ?
Si le vibrateur ne démarre pas, vérifier la source d'alimentation, la prise, les fils du tuyau et de la tête, ainsi que l'interrupteur marche/arrêt. En cas de surchauffe de la tête, il faut la retirer du béton et la laisser refroidir. Si le produit consomme trop d'énergie, vérifier la tension d'entrée, l'état des roulements et le diamètre de la tête par rapport à l'espacement du ferraillage. En cas de disjonction, contrôler le cordon et le convertisseur de fréquence (pages 9-10).
