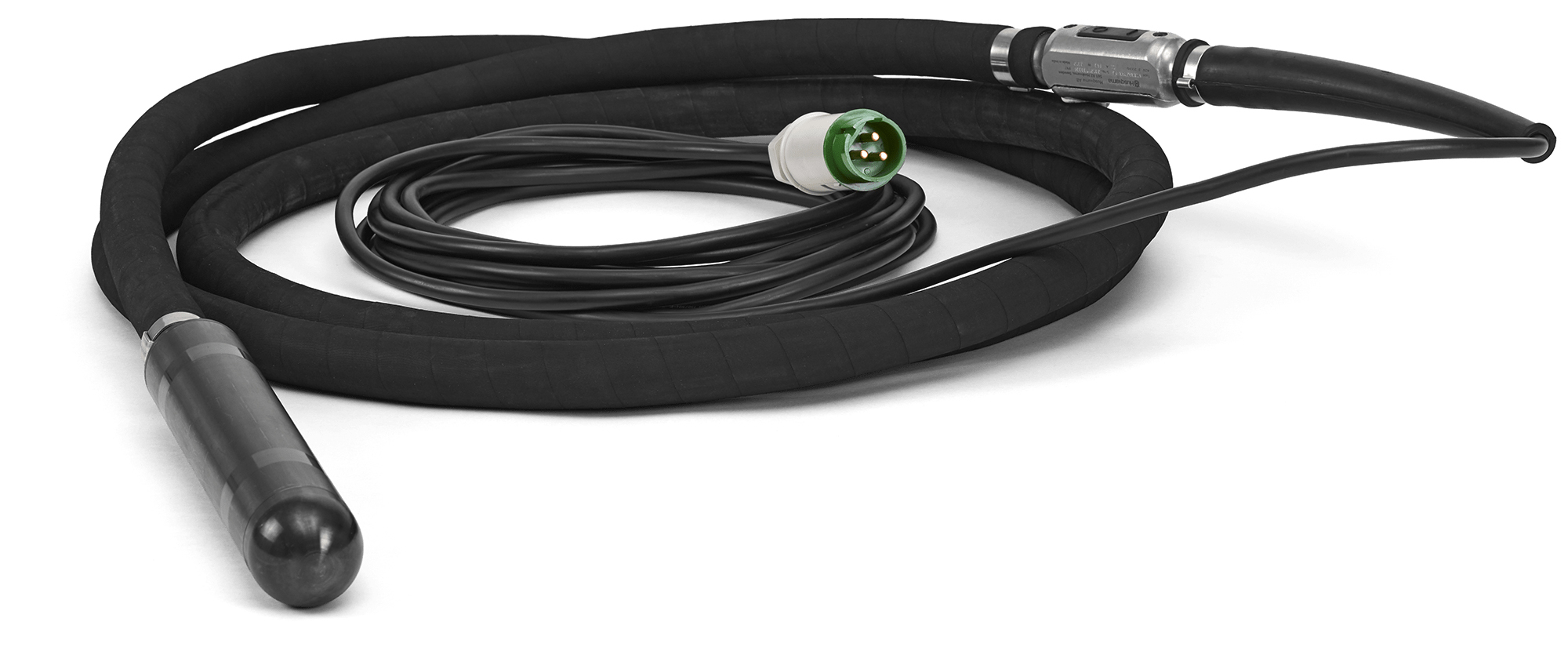

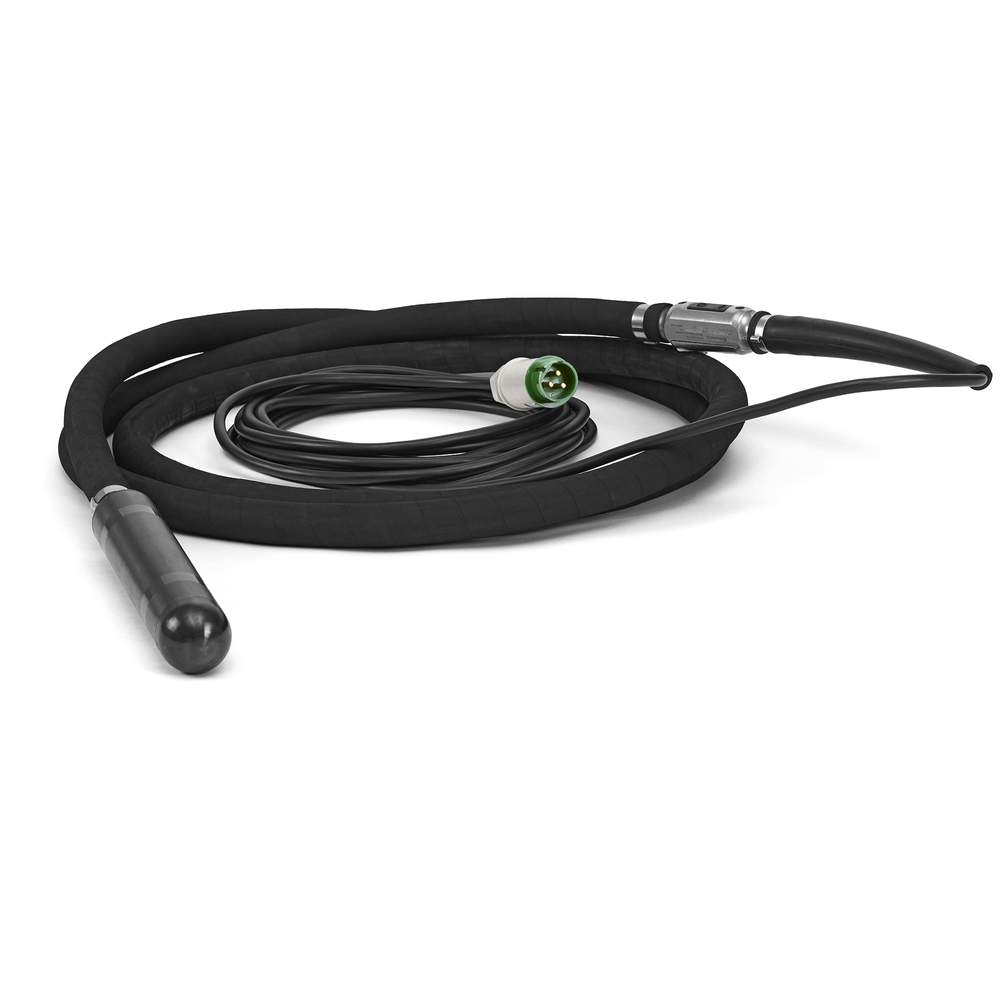

Vibrateur à béton VIBRASTAR 60 42V/11A-5,1KG-TUYAU 5M-CABLE10M HUSQVARNA - 967 93 81-03
Référence : HUS_967938103
Découvrez Vibrateur à béton VIBRASTAR 60 42V/11A-5,1KG-TUYAU 5M-CABLE10M HUSQVARNA - 967 93 81-03 disponible à l'achat
- Robuste et fiable pour béton à affaissement moyen-élevé
- Utilisation à une main grâce à la boîte en aluminium ergonomique
- Économique et économe en énergie avec faible consommation d'ampère
- Conception facilitant un entretien rapide et simple
- Vibrations réduites dans la main et le bras pour moins de fatigue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Vibrateur à béton performant pour un travail de qualité.
Husqvarna Vibrastar est une solution robuste et fiable destinée aux professionnels du béton, conçue pour traiter des mélanges à affaissement moyen à élevé. Ce vibrateur d'une utilisation aisée se distingue grâce à sa boîte de distribution en aluminium, qui permet une manipulation à une main et réduit efficacement les vibrations dans la main et le bras, minimisant ainsi la fatigue lors de longues sessions de travail. Sa durabilité est accentuée par la présence de doubles couches de fibre dans le tuyau, de même que par des paliers lubrifiés à l'huile, limitant le besoin d'entretien régulier. D'un point de vue technique, ce modèle affiche une fréquence de 200 Hz. Equipé d'un tuyau de 5 mètres et d'un câble de 10 mètres, il assure une grande liberté de mouvement. En plus de son efficacité, il se révèle économe en énergie grâce à une faible consommation d’ampère, rendant son utilisation rentable.
Fréquence : 200 Hz
Longueur du tuyau : 5 m
Longueur de câble : 10 m
Packaging length : 800mm
Packaging width : 560mm
Packaging height : 160mm
Article gross weight : 15 400 g
Vibration Value : 3,23 m/s²
Pour utiliser le vibrateur, le béton doit être coulé en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure de béton la plus proche afin de mélanger correctement les couches. Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et qu'aucune bulle d'air n'apparaisse. Ensuite, la tête est retirée lentement pour que le béton remplisse le trou laissé.
La tête du vibrateur est ensuite plongée dans le béton à une distance de 30 à 50 cm de l'endroit précédent, et les étapes de retrait et de plongée sont répétées plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone traitée.
Le vibrateur est destiné à un usage professionnel uniquement, pour éliminer les bulles d'air du béton frais. Il ne doit pas être utilisé pour déplacer le béton latéralement ou pour d'autres travaux.
En cas de fonctionnement non conforme, par exemple si le vibrateur ne démarre pas, plusieurs causes peuvent être vérifiées : alimentation électrique non branchée, absence de courant dans la prise, fils endommagés, interrupteur défectueux. Les solutions consistent à brancher la source, remplacer ou réparer les composants défectueux.
Si le produit s'arrête après un court instant, cela peut être dû à une surchauffe de la tête du vibrateur si elle est utilisée hors du béton trop longtemps, ou à une charge trop élevée. Il faut alors retirer la tête du béton pour la laisser refroidir, vérifier que le diamètre de la tête est adapté à l'espace entre les barres de ferraillage, ou ajuster la source d'alimentation.
Le produit doit être nettoyé à l'eau courante après chaque utilisation pour retirer le béton avant qu'il ne durcisse, en évitant l'usage de nettoyeur haute pression. La graisse et l'huile doivent également être retirées des poignées.
Le vibrateur peut être immergé dans l'eau pendant un maximum de 30 minutes à une profondeur comprise entre 15 cm et 1 m.
Pour arrêter le produit, il faut placer l'interrupteur sur « arrêt » puis débrancher la source d'alimentation.
Enfin, le produit doit être stocké dans un endroit sec, à l'abri du gel, et hors de portée des personnes non autorisées.
Ce résumé est strictement basé sur les instructions d'utilisation et d'entretien fournies dans le manuel d'utilisation (pages 2 à 11).
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton VIBRASTAR 60 ?
Le VIBRASTAR 60 fonctionne sous une tension de 42 V en triphasé avec une fréquence de 200 Hz. Il développe une puissance de 640 W et un ampérage de 11 A. Sa tête a un diamètre de 60 mm, une longueur de 3,3 m et un poids de 5,1 kg. Le tuyau protecteur mesure 5 m et le câble d’alimentation 10 m, offrant une bonne liberté de mouvement.
Comment utiliser correctement le vibrateur pour un béton à affaissement moyen à élevé ?
Le béton doit être coulé en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure la plus proche, puis maintenue 10 à 20 secondes jusqu’à disparition des bulles d’air et apparition d’une surface brillante. La tête est ensuite retirée lentement, et l’opération est répétée à 30-50 cm de distance jusqu’à élimination complète des bulles.
Quels sont les dispositifs techniques pour réduire la fatigue de l’utilisateur ?
Le vibrateur est équipé d’une boîte de distribution en aluminium ergonomique qui permet une utilisation à une main tout en limitant les vibrations transmises à la main et au bras. Ce système anti-vibrations réduit la fatigue lors des longues sessions de travail.
Quelles sont les précautions à prendre en cas d’arrêt ou de dysfonctionnement du produit ?
Si le vibrateur ne démarre pas, il faut vérifier l’alimentation électrique, la prise, les fils du tuyau et de la tête ainsi que l’interrupteur. En cas d’arrêt après un court instant, cela peut être dû à une surchauffe de la tête si elle est utilisée hors béton trop longtemps ou à une charge trop élevée. Il faut alors retirer la tête pour la laisser refroidir et vérifier que le diamètre est adapté à l’espace entre les barres de ferraillage.
Quels sont les critères de sécurité et normes appliquées à ce vibrateur ?
Ce produit est conforme aux directives CE 2006/42/EC (machines) et 2014/30/UE (compatibilité électromagnétique). Il respecte les normes harmonisées EN 60204-1, EN 60034-1, EN 61558-1 et EN 12649. L’utilisation requiert le port d’équipements de protection individuelle homologués, notamment gants, protège-oreilles et lunettes.
Comment s’effectue l’entretien du vibrateur pour garantir sa durabilité ?
Le nettoyage doit être fait à l’eau courante sans nettoyeur haute pression, en retirant le béton avant durcissement et en enlevant graisse et huile des poignées. Le démontage de la tête permet de contrôler l’usure des pièces et de remplacer les éléments défectueux. L’entretien doit être confié à un mécanicien qualifié avec des pièces d’origine pour garantir la sécurité et la performance.
