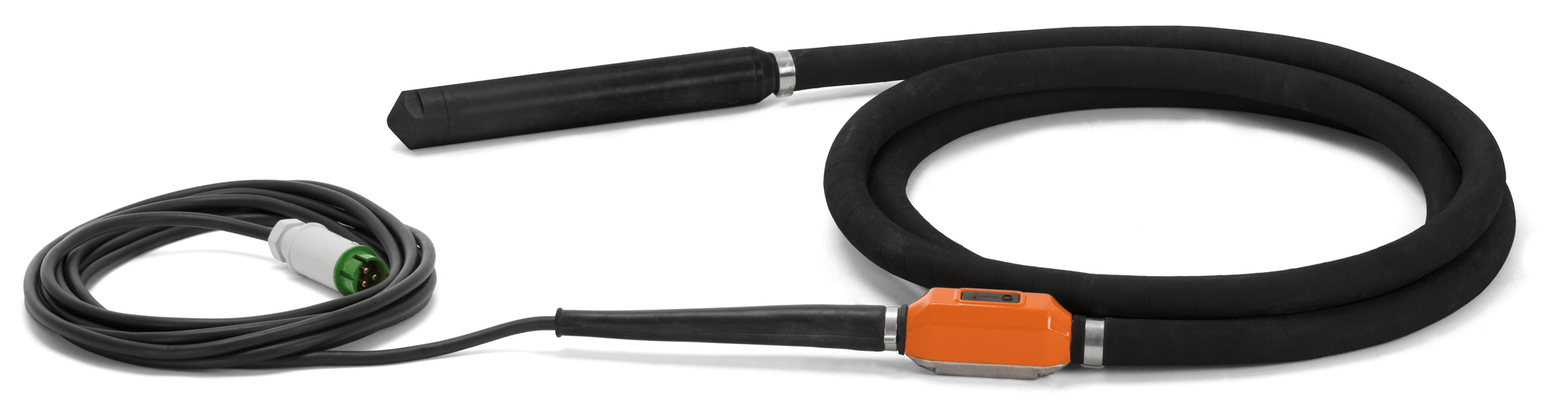

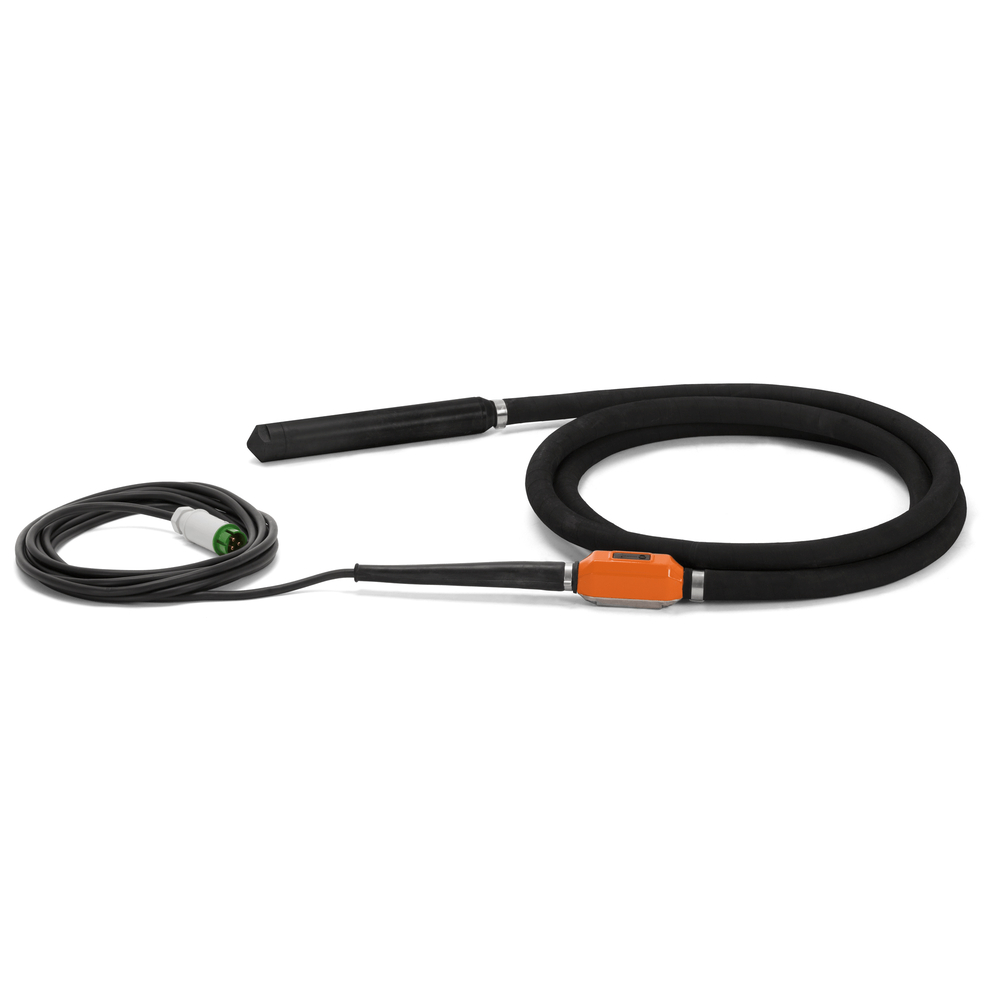

Vibrateur à béton AX 56 42V/11,7A-3,66KG-TUYAU 10M-CABLE 10M HUSQVARNA - 967 85 82-03
Référence : HUS_967858203
Découvrez Vibrateur à béton AX 56 42V/11,7A-3,66KG-TUYAU 10M-CABLE 10M HUSQVARNA - 967 85 82-03 disponible à l'achat
- Conçu pour gérer tous les types de béton
- Équipé de roulements en acier trempé pour une durabilité accrue
- Peut exécuter simultanément jusqu'à quatre vibrateurs
- Moteur électrique ergonomique offrant des performances exceptionnelles
- Vibrateur sans entretien à taux de démarrage de 100%
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur performant et durable pour tous types de béton, le Husqvarna AX 56 est conçu pour exceller dans les travaux les plus exigeants.
Ce vibrateur à béton est alimenté par un moteur électrique ergonomique qui offre des performances inégalées, garantissant un taux de démarrage de 100 %. Il nécessite peu d'entretien et s'adapte à toutes les applications, allant des béton à affaissement élevé aux poutres minces et grandes fondations. Sa conception robuste intègre des roulements à rouleaux ainsi que de l'acier trempé à induction, assurant une durée de vie prolongée. Les câbles et tuyaux flexibles sont conçus pour résister à des conditions difficiles tout en offrant une excellente résistance, traction et flexibilité.
Caractéristiques techniques : vibrations par minute 12 000, fréquence 200 Hz, longueur du tuyau 10 m, diamètre du tube 56 mm, longueur de câble 10 m, poids brut de l'article 26 800 g, valeur de vibration 3,66 m/s². Ce produit couvre toutes les vibrations internes du béton, permettant d’exécuter simultanément plusieurs diamètres sur un même chantier avec un seul convertisseur de fréquence.
Vibrations per Minute : 12 000
Fréquence : 200 Hz
Longueur du tuyau : 10 m
Diamètre du tube : 56mm
Longueur de câble : 10 m
Packaging length : 840mm
Packaging width : 540mm
Packaging height : 210mm
Article gross weight : 26 800 g
Vibration Value : 3,66 m/s²
Lors de l'utilisation, remplissez le béton en couches d'épaisseur égale de 30 à 50 cm. Plongez la tête du vibrateur à environ 15 cm dans la couche inférieure de béton la plus proche, ce qui permet de mélanger correctement les couches. Attendez environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête du vibrateur soit brillante et qu'aucune bulle d'air ne remonte. Retirez lentement la tête du vibrateur pour que le béton remplisse le trou laissé. Ensuite, replongez la tête du vibrateur à une distance de 30 à 50 cm du dernier point d'immersion et répétez l'opération jusqu'à élimination complète des bulles d'air dans la zone de béton.
Il est important de ne pas utiliser le vibrateur pour déplacer le béton latéralement.
Le produit est destiné à un usage professionnel pour éliminer les bulles d'air dans le béton frais.
En cas de dysfonctionnement, plusieurs causes peuvent être vérifiées : absence d'alimentation électrique, câbles endommagés, interrupteur défectueux, surcharge électrique ou surchauffe de la tête vibrante. Il convient alors d'arrêter l'utilisation, de vérifier la source d'alimentation, l'état des câbles et du vibrateur, et de faire appel à un service agréé si nécessaire.
Le vibrateur doit être utilisé dans des conditions où la tension et le type de source d'alimentation correspondent aux spécifications du produit.
Après usage, nettoyer le produit à l'eau courante sans utiliser de nettoyeur haute pression, en retirant le béton avant qu'il ne durcisse.
Le résultat attendu est un béton débarrassé des bulles d'air, avec une surface brillante autour de la zone vibrée, assurant une bonne compaction du béton.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels types de béton ce vibrateur peut-il gérer ?
Le vibrateur à béton AX 56 est conçu pour gérer tous les types de béton, y compris les bétons à affaissement élevé, les poutres minces et les grandes fondations. Sa fréquence de vibration de 200 Hz et son taux de démarrage de 100 % garantissent une performance adaptée à ces applications.
Comment fonctionne le système de vibration et quelle est sa capacité ?
Le produit génère 12 000 vibrations par minute avec une fréquence de 200 Hz et une valeur de vibration de 3,66 m/s². Il permet d’exécuter simultanément jusqu’à quatre vibrateurs sur un même chantier via un convertisseur de fréquence, ce qui optimise la compaction du béton.
Quelles sont les précautions à prendre lors de l’utilisation sur chantier ?
Il faut remplir le béton en couches d’épaisseur égale de 30 à 50 cm et immerger la tête du vibrateur à environ 15 cm dans la couche inférieure. Il est important de ne pas utiliser le vibrateur pour déplacer le béton latéralement et de retirer lentement la tête pour que le béton remplisse le trou. Le produit est destiné à un usage professionnel pour éliminer les bulles d’air dans le béton frais.
Quelles sont les consignes de sécurité spécifiques à ce vibrateur ?
Le vibrateur doit être utilisé avec des équipements de protection individuelle adaptés. Le produit peut être immergé jusqu’à 30 minutes à une profondeur de 15 cm à 1 mètre. Il est conforme aux directives européennes 2006/42/CE et 2014/30/UE, avec application des normes EN 60204-1, EN 60034-1, EN 61558-1 et EN 12649, garantissant la sécurité électrique et mécanique.
Comment diagnostiquer et résoudre les principaux dysfonctionnements ?
En cas de non-démarrage, vérifier l’alimentation électrique, l’état des câbles, la résistance du vibrateur et le fonctionnement de l’interrupteur ON/OFF. Si le produit s’arrête ou fonctionne à basse vitesse, il faut contrôler la charge du moteur, la tension d’alimentation, les câbles et l’état des roulements. Toute réparation doit être réalisée par un service agréé Husqvarna.
Quelles sont les caractéristiques techniques principales à considérer pour le choix de ce vibrateur ?
Le vibrateur AX 56 fonctionne en triphasé 42 V, consomme 770 W pour un courant de 11,7 A, avec un diamètre de tube de 56 mm et une longueur de tuyau de 10 m. Son poids est de 5,2 kg pour la tête vibrante, avec un câble électrique de 10 m. Ces éléments doivent être compatibles avec les contraintes du chantier et la source d’alimentation disponible.
