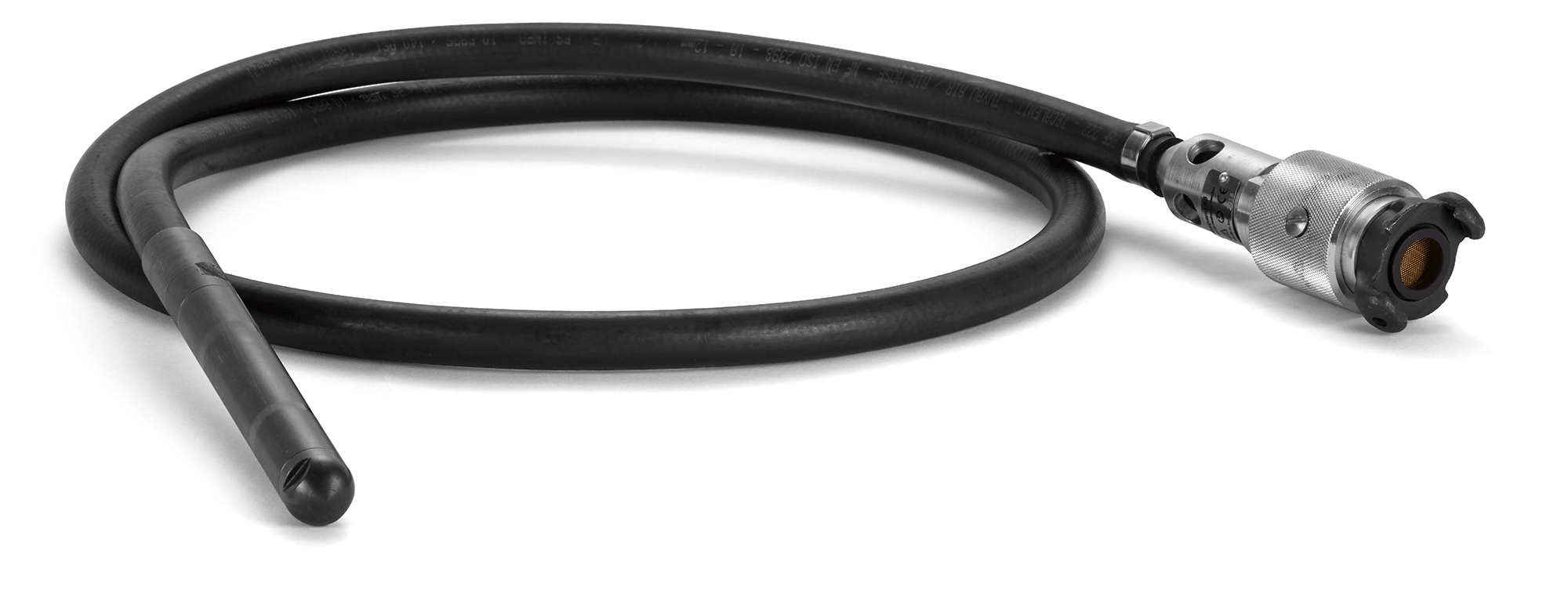

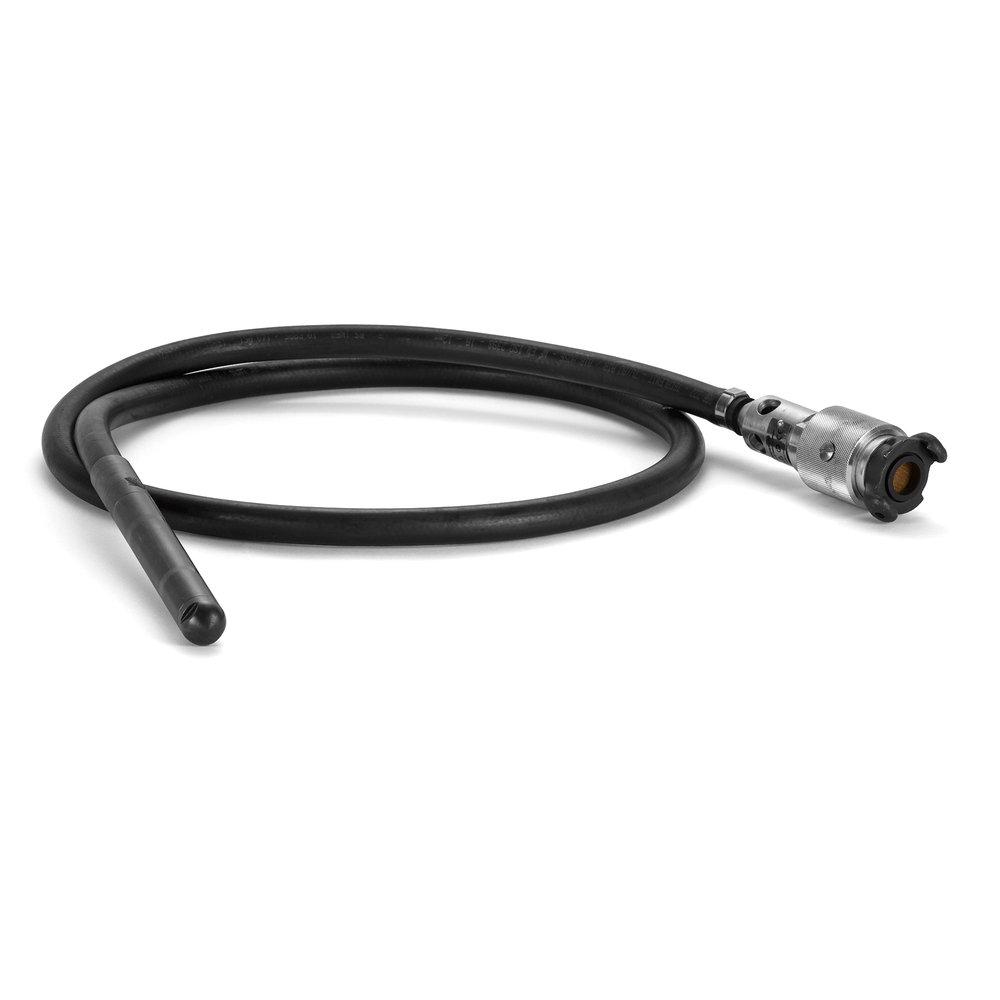

Vibrateur à béton AY27 DIAMETRE AIGUILLE 26-9,7KG-LONGUEUR 254MM-GAINE 4M HUSQVARNA - 967 93 92-02
Référence : HUS_967939202
Découvrez Vibrateur à béton AY27 DIAMETRE AIGUILLE 26-9,7KG-LONGUEUR 254MM-GAINE 4M HUSQVARNA - 967 93 92-02 disponible à l'achat
- Force centrifuge de 12 000 v/min pour haute performance.
- Poignée à butée à billes réduit les pertes de puissance.
- Refroidi à air pour une durabilité accrue.
- Absence de pièces mobiles minimise les vibrations.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur pneumatique Husqvarna AY conçu pour des applications exigeantes et durables.
Le vibrateur AY de Husqvarna est idéal pour la vibration de murs et de colonnes grâce à son alimentation par air comprimé. Sa poignée de butée à billes, facile à tourner, optimise l'efficacité tout en prévenant les fuites d'air et les pertes de puissance. L'absence de pièces mobiles dans le tuyau réduit les vibrations ressenties dans les bras et les mains, augmentant ainsi le confort d'utilisation et la longévité de l'outil. Avec une fréquence de 12 000 v/min, il convient parfaitement aussi bien aux essais de béton en laboratoire qu'à des projets de construction de grande envergure.
Ce modèle robuste présente une grande durabilité grâce à son design refroidi à l'air, qui minimise l'usure. Fabriqué en acier de haute qualité, le rotor monobloc assure une performance optimale. La longueur du tuyau de 4 mètres permet une utilisation polyvalente et étendue, avec un poids brut de 4 320 g pour une maniabilité améliorée.
Longueur du tuyau : 4 m
Packaging length : 700mm
Packaging width : 450mm
Packaging height : 80mm
Article gross weight : 4 320 g
Vibration Value : 0,51 m/s²
L'utilisation consiste à couler le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche afin de bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air. Ensuite, la tête du vibrateur est retirée lentement pour que le béton remplisse le trou laissé. Puis, la tête est plongée dans le béton à une distance de 30 à 50 cm de la précédente immersion. Cette opération est répétée plusieurs fois jusqu'à élimination complète des bulles d'air dans la zone.
L'utilisation prévue est professionnelle uniquement, destinée à éliminer les bulles d'air du béton frais. Il est explicitement indiqué de ne pas utiliser ce produit pour déplacer le béton latéralement ni pour d'autres travaux.
En cas de dysfonctionnement, plusieurs causes sont mentionnées avec leurs actions correctives : vérifier pression et débit d'air, s'assurer que la soupape à bille est ouverte, retirer les obstructions éventuelles, lubrifier le produit, remplacer la lamelle ou le tube si usés ou endommagés, nettoyer la tête du vibrateur en cas de présence de sable, poussière ou humidité, vidanger le réservoir d'eau du compresseur.
Le résultat attendu est l'élimination complète des bulles d'air dans le béton, visible par une surface brillante et sans bulles à proximité de la tête du vibrateur.
Le produit est utilisé dans des contextes de coulée de béton en couches, avec un entretien régulier pour assurer son bon fonctionnement.
En résumé, l’utilisateur doit procéder par couches successives, immerger la tête du vibrateur dans le béton frais, attendre que les bulles d’air disparaissent, retirer lentement la tête et répéter l’opération en décalant la zone d’immersion jusqu’à obtenir une zone sans bulles d’air.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les principes de fonctionnement du vibrateur à béton AY27 Husqvarna ?
Le vibrateur fonctionne grâce à un moteur à commande pneumatique alimenté en air comprimé via une soupape d'air. Il génère une vibration à 12 000 tours/minute permettant d'éliminer les bulles d'air du béton frais. Sa conception sans pièces mobiles dans le tuyau réduit les vibrations transmises à l'utilisateur.
Comment utiliser correctement ce vibrateur pour optimiser la qualité du béton ?
Il faut couler le béton en couches de 30 à 50 cm, puis plonger la tête du vibrateur à environ 15 cm dans la couche inférieure la plus proche. Après 10 à 20 secondes, lorsque la surface devient brillante sans bulles d’air, on retire lentement la tête pour que le béton remplisse le trou. L’opération est répétée en décalant la zone d’immersion de 30 à 50 cm jusqu’à élimination complète des bulles.
Quels sont les critères techniques essentiels à vérifier pour garantir la performance et la durabilité du produit ?
La fréquence de vibration est de 12 000 v/min, la force centrifuge élevée assure une bonne efficacité. Le produit est refroidi à l'air pour limiter l'usure. La poignée à butée à billes réduit les pertes de puissance et l'absence de pièces mobiles dans le tuyau augmente la longévité. Le tuyau fait 4 mètres pour une bonne maniabilité.
Quelles sont les recommandations pour l’entretien et la maintenance du vibrateur ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en usage continu. L’huile est placée dans la connexion à libération de la poignée. Le nettoyage à l'eau courante est recommandé, sans utiliser de nettoyeur haute pression. La tête du vibrateur doit être démontée régulièrement pour remplacer la lamelle, les joints toriques et nettoyer le filtre à air.
Quels sont les principaux points de vigilance en cas de dysfonctionnement ?
En cas de non-démarrage, vérifier la pression et le débit d’air, l’ouverture de la soupape à bille, l’absence d’obstruction à l’évacuation d’air, et la lubrification. Une vibration faible peut indiquer un tube endommagé ou une lamelle usée. La présence de sable ou d’humidité dans la tête nécessite un démontage et un nettoyage complet avec lubrification.
Comment ce vibrateur répond-il aux exigences de sécurité et de conformité ?
Le produit est conforme à la directive européenne 2006/42/CE relative aux machines et à la norme EN 12649:2008+A1:2011. Il génère un niveau de vibrations faible (0,51 m/s²), réduit par son système anti-vibrations. L’utilisateur doit suivre les consignes de sécurité strictes, notamment le port d’équipements de protection individuelle homologués et la vérification régulière de l’état du produit.
