Vibrateur à béton AY37 DIAMETRE AIGUILLE 36-1,5KG-LONGUEUR 267MM-GAINE 4M HUSQVARNA - 967 93 93-02
Référence : HUS_967939302
Découvrez Vibrateur à béton AY37 DIAMETRE AIGUILLE 36-1,5KG-LONGUEUR 267MM-GAINE 4M HUSQVARNA - 967 93 93-02 disponible à l'achat
- Puissance et durabilité grâce à l'air comprimé
- Evite les fuites d'air et optimise l'efficacité
- Réduit les vibrations dans les bras et les mains
- Prolongation de la durée de vie avec refroidissement à l'air
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

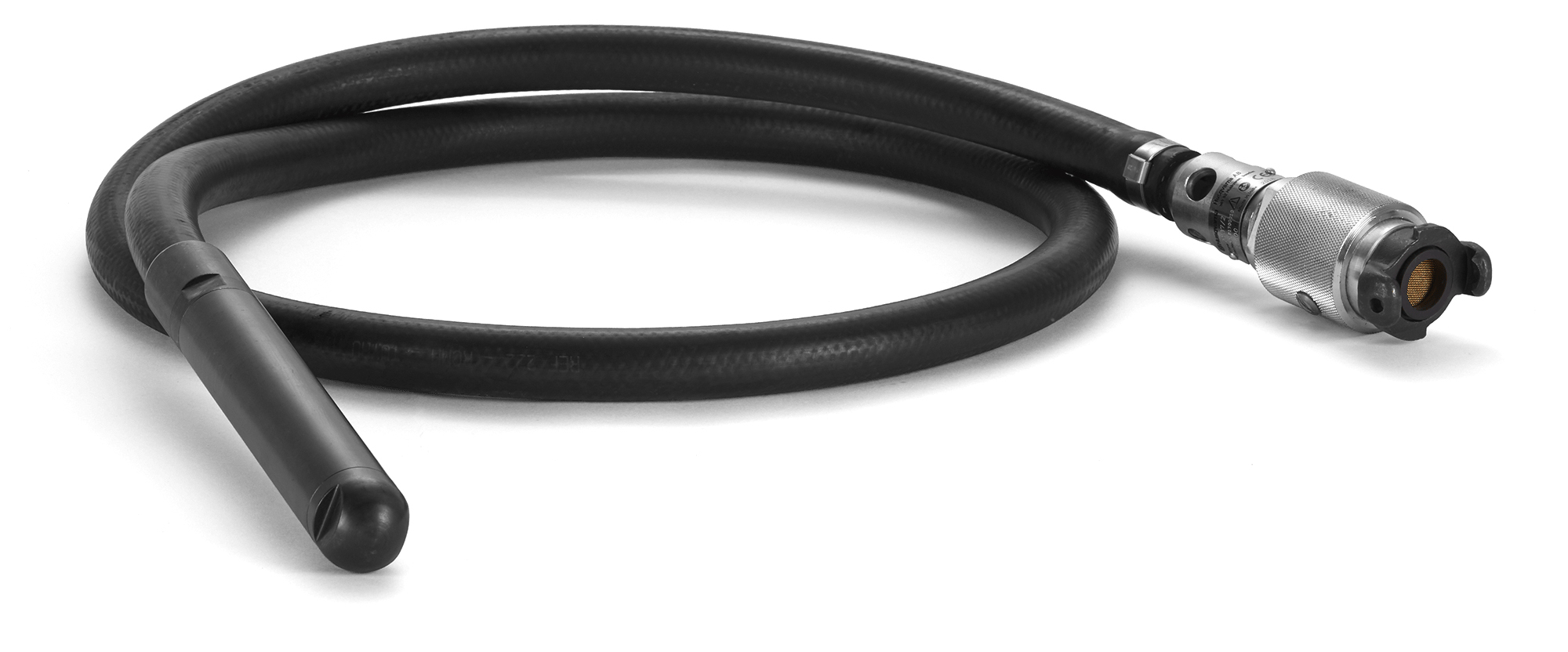

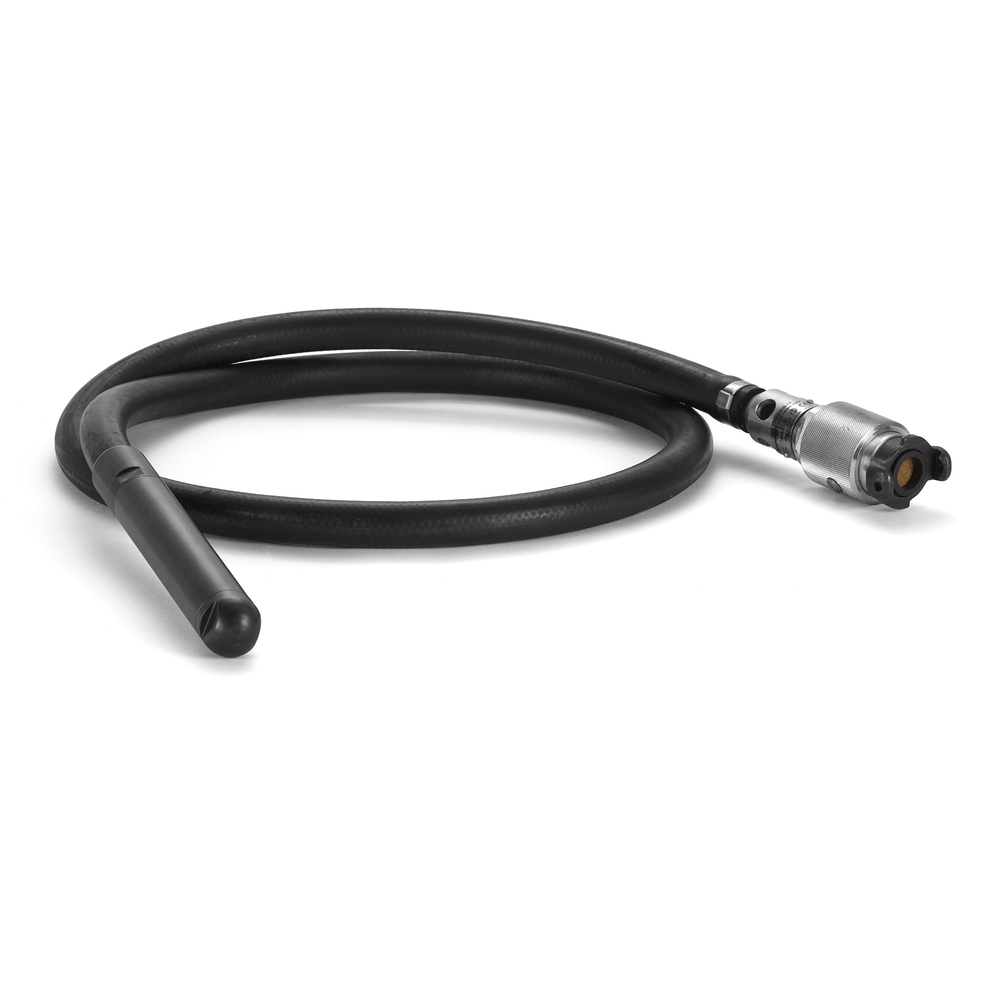

Le vibrateur AY37 Husqvarna est un outil pneumatique conçu pour la vibration efficace du béton.
Ce vibrateur est alimenté et refroidi par air comprimé, ce qui le rend idéal pour traiter murs et colonnes. Sa poignée de butée à billes facilite son utilisation tout en optimisant l'efficacité. Il est important de s'assurer que le tuyau d'une longueur de 4 m est raccordé correctement pour maximiser la performance.
Avec une force centrifuge de 12 000 v/min et une grande accélération, il convient à diverses applications, y compris les essais en laboratoire et les travaux de construction. La conception ergonomique élimine les pièces mobiles dans le tuyau, réduisant ainsi les vibrations dans les mains et prolongeant la durée de vie de l'outil. Fabriqué en acier de haute qualité, il présente une grande amplitude et une fréquence constante, tout en offrant une durée de vie prolongée grâce à son refroidissement à l'air. Son poids brut est de 5 800 g.
Longueur du tuyau : 2 m
Packaging length : 770mm
Packaging width : 501mm
Packaging height : 135mm
Article gross weight : 5 800 g
Vibration Value : 1,02 m/s²
Pour utiliser le vibrateur, le béton doit être coulé en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure de béton pour bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et qu'aucune bulle d'air ne remonte. La tête est ensuite retirée lentement pour que le béton comble le trou laissé. On répète cette opération en plongeant la tête à une distance de 30 à 50 cm de la précédente insertion, jusqu'à élimination complète des bulles d'air dans la zone traitée.
L'utilisation prévue est professionnelle et vise à éliminer les bulles d'air du béton frais. Il est explicitement indiqué de ne pas utiliser le produit pour déplacer le béton latéralement.
En cas de diminution des vibrations ou de non-fonctionnement, les causes peuvent être une pression ou un débit d'air insuffisants, une lubrification insuffisante, une soupape à bille mal ouverte, une lamelle usée ou un tube endommagé. Il faut alors vérifier et corriger ces éléments, notamment en lubrifiant le produit, en ouvrant complètement la soupape, en remplaçant la lamelle ou le tube si nécessaire, ou en nettoyant les pièces en cas de présence de sable, poussière ou humidité.
Le résultat attendu est l’élimination complète des bulles d’air dans le béton frais, obtenue par l’immersion répétée et progressive de la tête du vibrateur dans le béton coulé en couches, avec une surface brillante sans bulles d’air visibles.
Enfin, il est recommandé de lubrifier régulièrement le produit, de nettoyer la tête après chaque utilisation avant que le béton ne durcisse, et de respecter les étapes d’entretien pour garantir un fonctionnement optimal.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Comment ce vibrateur à béton est-il alimenté et quelles sont ses principales caractéristiques techniques ?
Le vibrateur AY37 Husqvarna fonctionne à l'air comprimé via une soupape d'air et est équipé d'un moteur pneumatique avec seulement deux pièces mobiles. Sa tête a un diamètre de 36 mm et une longueur de 267 mm. Il dispose d'un tuyau de 2 m (4 m sur ce modèle) et génère une vibration avec une accélération effective pondérée de 1,02 m/s² (mesurée selon la norme EN ISO 5349-1).
Quelles sont les étapes précises pour utiliser correctement ce vibrateur sur un chantier ?
Le béton doit être coulé en couches de 30 à 50 cm d'épaisseur. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure pour bien mélanger les couches. Il faut attendre 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et sans bulles d’air, puis retirer lentement la tête pour que le béton comble le trou. Cette opération est répétée en plongeant la tête à 30–50 cm de la précédente insertion, jusqu’à élimination complète des bulles d’air.
Quels sont les critères d’entretien essentiels pour garantir la durabilité et le bon fonctionnement du vibrateur ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en cas d’utilisation continue, avec 4 cm³ d’huile spécifique placés dans la connexion à libération de la poignée. Après chaque utilisation, il faut nettoyer la tête avant que le béton ne durcisse, éviter le nettoyage haute pression, et remplacer régulièrement les joints toriques et la lamelle. Le montage et démontage de la tête suivent un protocole précis avec serrage au couple recommandé et utilisation de frein-filet Loctite®270™.
Quels sont les principaux problèmes techniques pouvant survenir et comment les résoudre ?
Les causes fréquentes de non-démarrage ou de perte de vibration sont une pression ou un débit d’air insuffisants, une soupape à bille fermée ou défaillante, une lamelle usée, une fuite dans les tuyaux, ou un défaut de lubrification. Les solutions consistent à vérifier et ajuster la pression et le débit d’air, ouvrir complètement la soupape, remplacer la lamelle ou le joint, resserrer ou changer les tuyaux, et lubrifier correctement le produit.
Quelle norme européenne certifie la conformité et la sécurité de ce vibrateur à béton ?
Le vibrateur à béton AY37 est conforme à la directive européenne 2006/42/CE relative aux machines. Il répond aux exigences de la norme harmonisée EN 12649:2008+A1:2011, garantissant la sécurité et la fiabilité du produit dans son usage professionnel.
