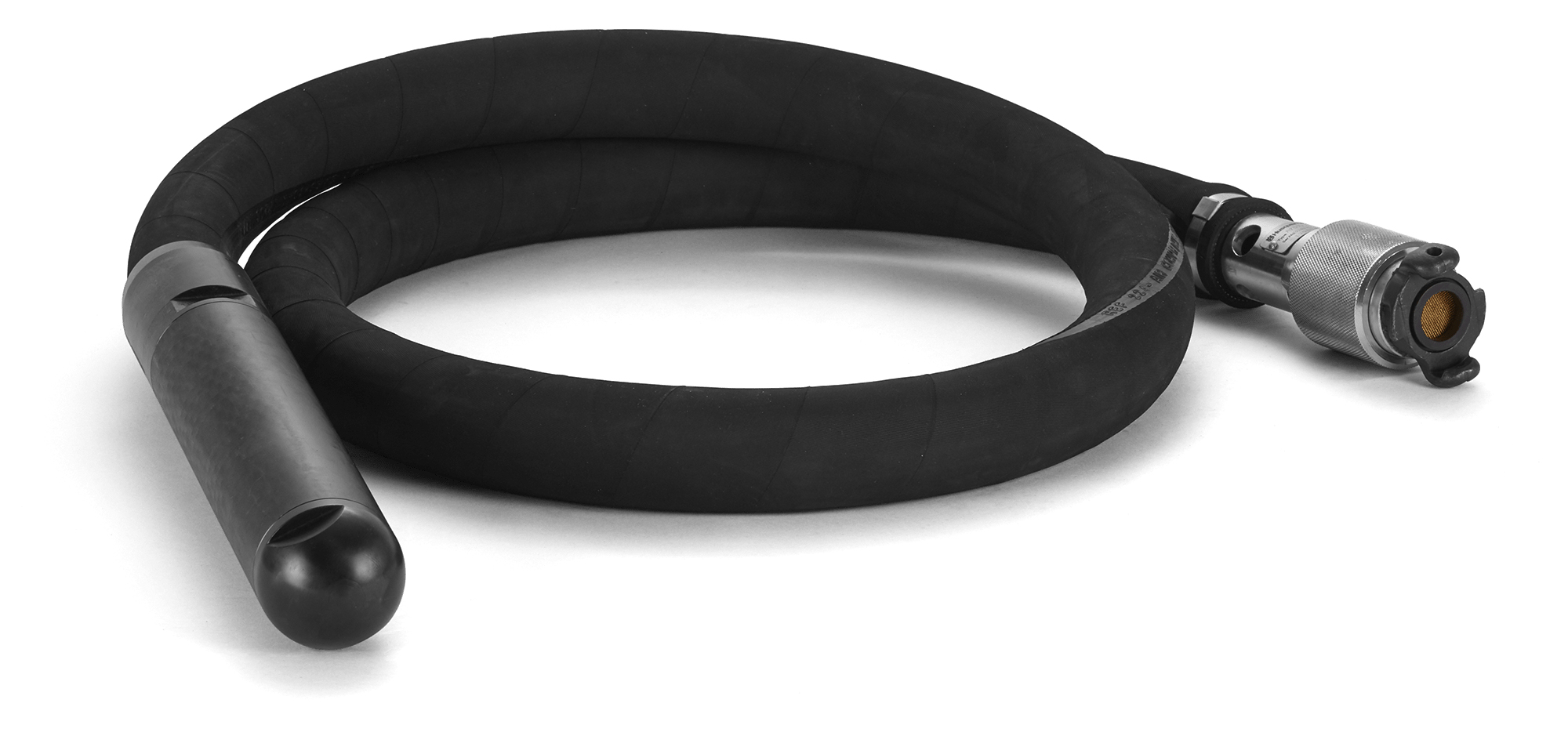

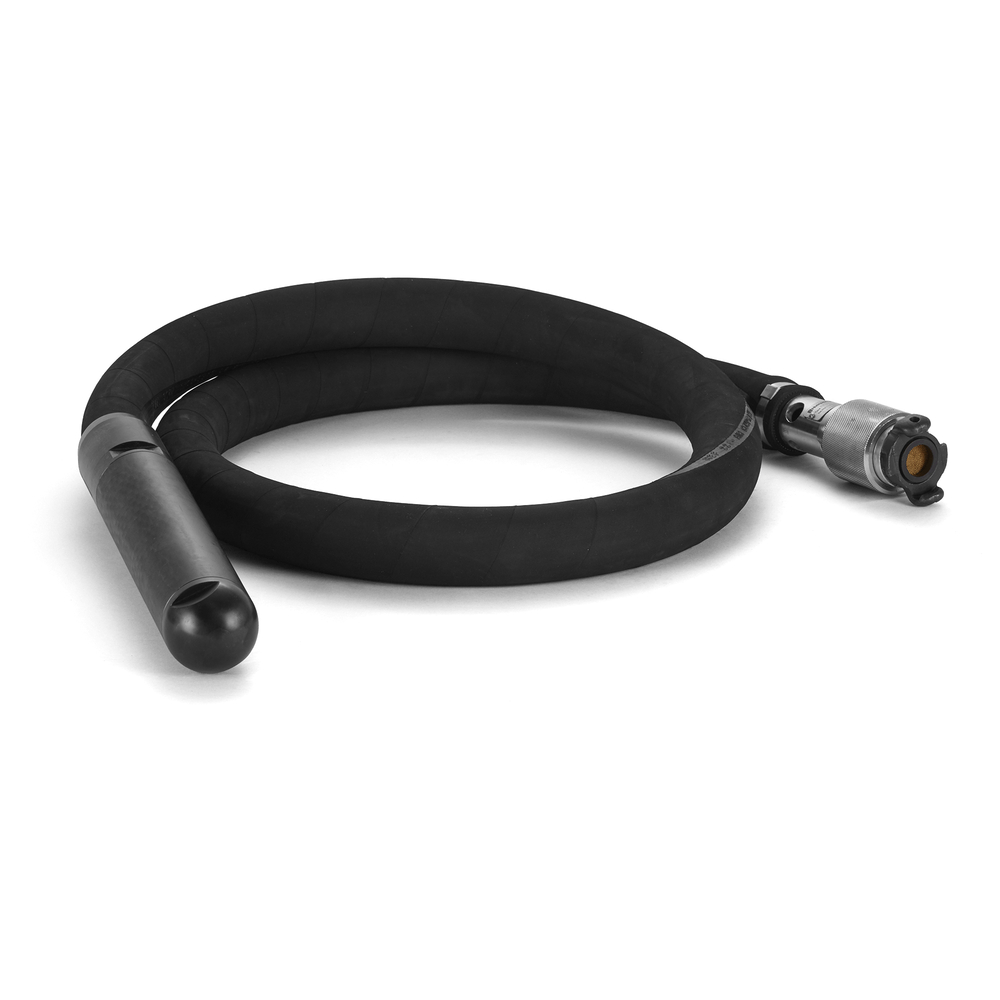

Vibrateur à béton AY47 DIAMETRE AIGUILLE 47-2,8KG-LONGUEUR 316MM-GAINE 4M HUSQVARNA - 967 93 94-02
Référence : HUS_967939402
Découvrez Vibrateur à béton AY47 DIAMETRE AIGUILLE 47-2,8KG-LONGUEUR 316MM-GAINE 4M HUSQVARNA - 967 93 94-02 disponible à l'achat
- Force centrifuge de 12 000 v/min
- Poignée de butée à billes facile à tourner
- Absence de pièces mobiles dans le tuyau
- Refroidi à l'air pour une durabilité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Découvrez le vibrateur AY47 de Husqvarna, conçu pour des applications béton puissantes et durables.
Ce vibrateur à béton pneumatique fonctionne efficacement grâce à son alimentation par air comprimé, refroidissant ainsi le moteur et permettant une utilisation prolongée. Il est idéal pour la vibration de murs et de colonnes, facilitant les projets de construction. Sa poignée de butée à billes, facile à tourner, minimise les fuites d’air et les pertes de puissance, garantissant une performance maximale.
Le Husqvarna AY47 offre une force centrifuge de 12 000 v/min et une grande amplitude pour répondre à diverses applications, des essais du béton en laboratoire aux chantiers de barrages. Son design ergonomique, sans pièces mobiles dans le tuyau, réduit les vibrations pour le confort de l'utilisateur tout en prolongeant la durée de vie du produit. Avec une conception en acier de haute qualité pour le rotor monobloc et la tête immergée, il garantit des performances élevées. Le vibrateur mesure 316 mm de long et possède un tuyau de 4 m pour une flexibilité d'utilisation.
Longueur du tuyau : 2 m
Packaging length : 800mm
Packaging width : 800mm
Packaging height : 160mm
Article gross weight : 9 600 g
Vibration Value : 2,13 m/s²
L'utilisation consiste à couler le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure de béton la plus proche afin de bien mélanger les couches. Il faut attendre environ 10 à 20 secondes que la surface autour de la tête devienne brillante et qu'aucune bulle d'air n'apparaisse. Ensuite, la tête est retirée lentement pour que le béton remplisse le trou laissé. La tête est ensuite plongée dans le béton à une distance de 30 à 50 cm de la précédente insertion. Ces étapes sont répétées plusieurs fois jusqu'à ce que les bulles d'air soient complètement éliminées de la zone traitée.
Le produit est destiné à un usage professionnel uniquement, avec pour fonction d'éliminer les bulles d'air du béton frais. Il ne doit pas être utilisé pour déplacer le béton sur le côté ni pour d'autres travaux.
En cas de dysfonctionnement, comme l'absence de démarrage ou une vibration insuffisante, il convient de vérifier la pression et le débit d'air, l'état des tuyaux d'alimentation, la lubrification, l'ouverture complète de la soupape à bille, et l'état des pièces telles que la lamelle ou le tube. En milieu poussiéreux ou humide, un nettoyage et une lubrification des pièces sont nécessaires, ainsi que le remplacement éventuel de la lamelle.
Le résultat attendu est l'élimination complète des bulles d'air dans le béton, visible par une surface brillante sans bulles à proximité immédiate de la tête du vibrateur.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
À quoi sert précisément le vibrateur à béton AY47 Husqvarna ?
Le vibrateur AY47 est conçu pour éliminer les bulles d’air dans le béton frais, garantissant ainsi une bonne compaction. Il ne doit pas être utilisé pour déplacer le béton latéralement ou pour d’autres travaux que la vibration.
Comment fonctionne l’alimentation et le système de vibration de ce vibrateur ?
Ce vibrateur est alimenté par de l’air comprimé via un compresseur. Il dispose d’un moteur pneumatique à deux pièces mobiles, refroidi à l’air, ce qui permet une utilisation prolongée. La poignée intègre une butée à billes facile à tourner, minimisant les fuites d’air et optimisant la puissance.
Quelles sont les étapes clés pour utiliser correctement le vibrateur AY47 sur un chantier ?
Le béton doit être coulé en couches de 30 à 50 cm d’épaisseur. La tête du vibrateur est plongée environ 15 cm dans la couche inférieure la plus proche, et maintenue jusqu’à disparition des bulles d’air, visible par une surface brillante. La tête est ensuite retirée lentement et réinsérée à 30-50 cm de la précédente insertion, en répétant l’opération jusqu’à élimination complète des bulles.
Quelles sont les caractéristiques techniques importantes à connaître pour ce produit ?
Le vibrateur AY47 a une longueur de 316 mm, un diamètre de 47 mm et un poids de 2,8 kg. Sa force centrifuge atteint 12 000 tr/min. Il est équipé d’un tuyau de 2 mètres (avec gaine de 4 m selon la fiche produit). La valeur de vibration mesurée est de 2,13 m/s², conforme à la norme EN ISO 5349-1.
Quels sont les points essentiels à vérifier pour assurer la sécurité lors de l’utilisation ?
Il est impératif de porter un équipement de protection individuelle homologué (gants, casque, protections auditives et respiratoires). Vérifiez l’état des tuyaux d’air et des raccords, et assurez-vous que la soupape à bille est complètement ouverte. Le produit ne doit pas être utilisé par des personnes non formées ou en état de fatigue, ni dans des zones à risque d’explosion ou incendie.
Comment entretenir le vibrateur pour garantir sa longévité et son bon fonctionnement ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en usage continu, en injectant 4 cm³ d’huile dans la connexion prévue. Il faut nettoyer le béton frais sur les surfaces après chaque usage sans utiliser de nettoyeur haute pression. Le filtre à air et la lamelle doivent être inspectés et remplacés si nécessaire. Le serrage des capuchons doit respecter les couples indiqués (265 Nm pour le modèle AY47).
