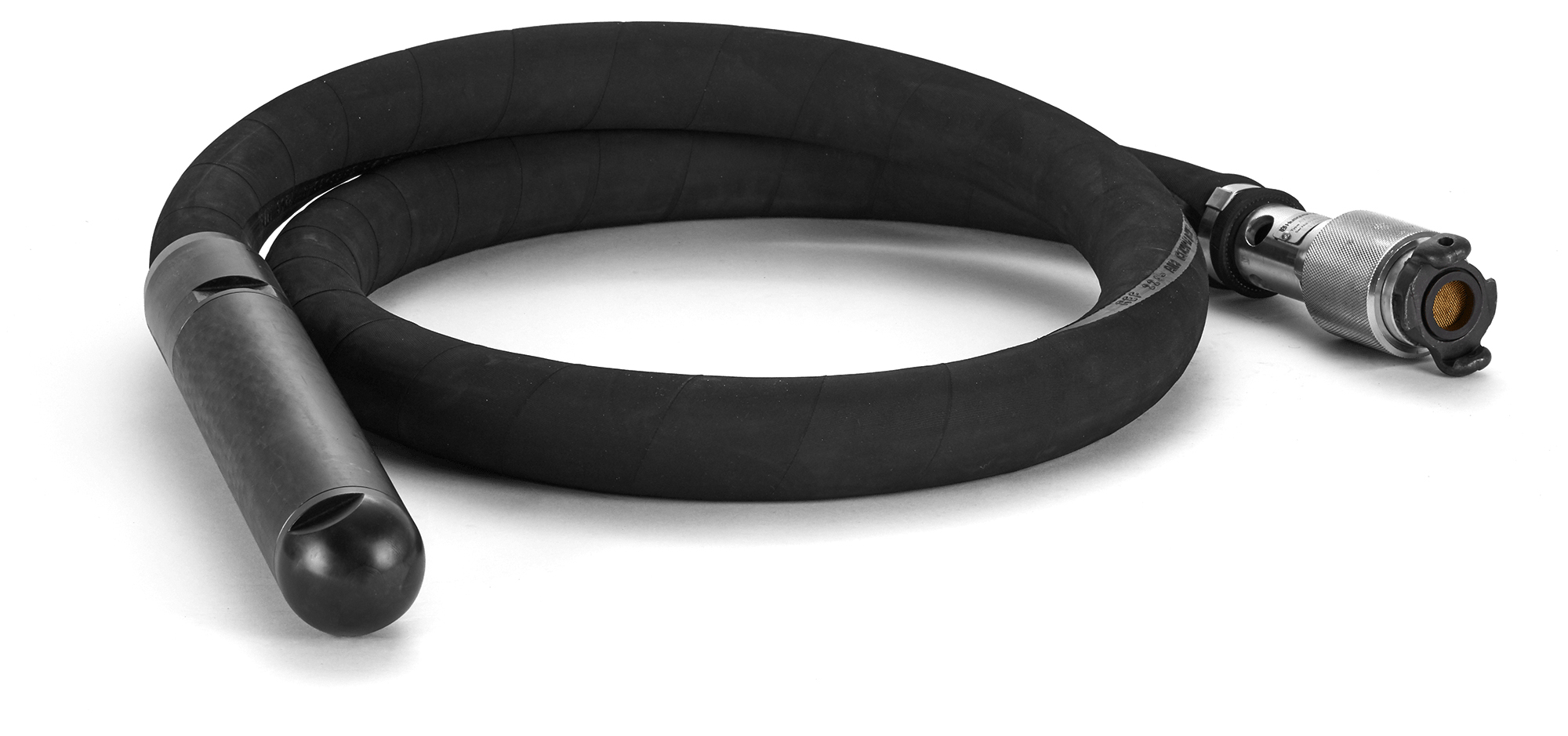

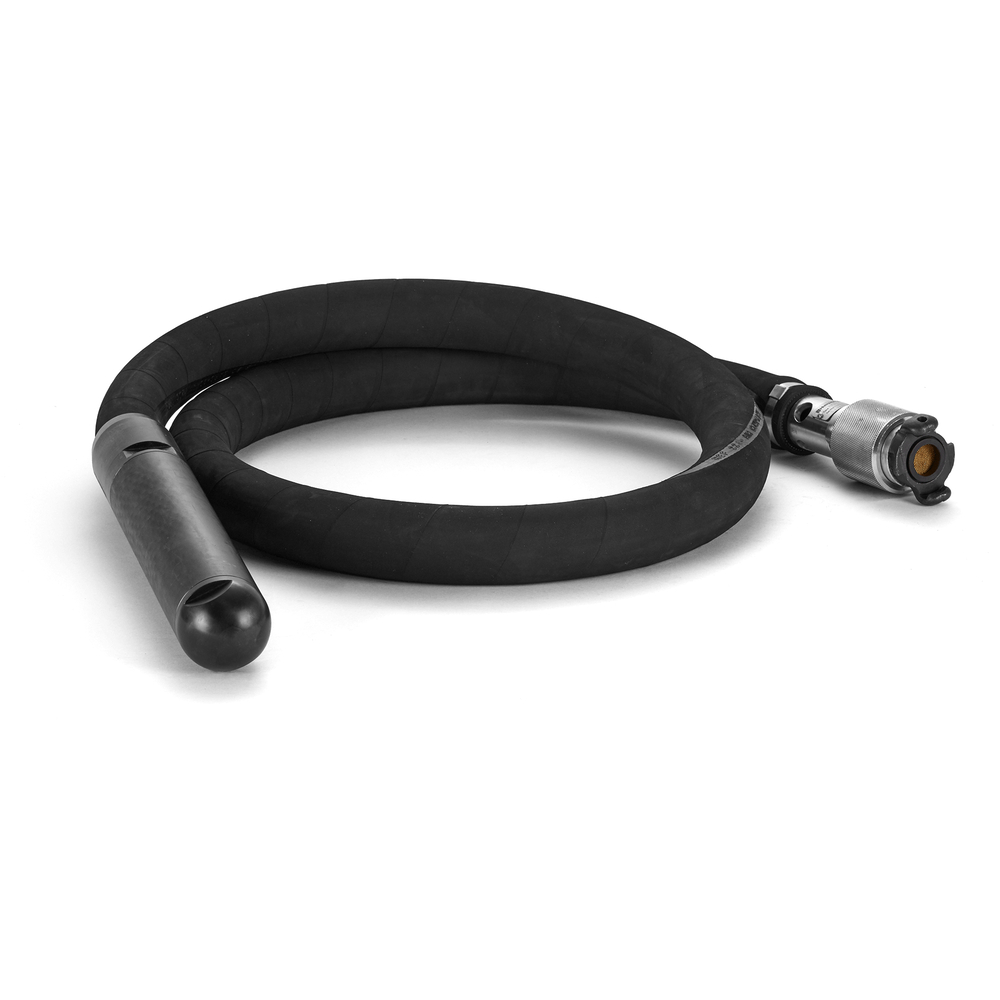

Vibrateur à béton AY57 DIAMETRE AIGUILLE 56-4,5KG-LONGUEUR 344MM-GAINE 4M HUSQVARNA - 967 93 95-02
Référence : HUS_967939502
Découvrez Vibrateur à béton AY57 DIAMETRE AIGUILLE 56-4,5KG-LONGUEUR 344MM-GAINE 4M HUSQVARNA - 967 93 95-02 disponible à l'achat
- Force centrifuge de 12,000 v/min pour diverses applications.
- Poignée à butée à billes pour éviter les fuites d'air.
- Absence de pièces mobiles réduisant les vibrations.
- Refroidi à l'air pour une durée de vie accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur pneumatique Husqvarna AY57, idéal pour efficacement vibrer le béton.
Le vibrateur à béton pneumatique Husqvarna AY57 est conçu pour offrir puissance, durabilité et rentabilité. Grâce à son alimentation et son refroidissement par air comprimé, il excelle dans les applications de vibration de murs et de colonnes. La poignée de butée à billes, simple à manipuler, assure une efficacité maximale en empêchant les fuites d'air et la perte de puissance. De plus, son design sans pièces mobiles dans le tuyau diminue les vibrations ressenties dans les bras et les mains, prolongeant ainsi la durée de vie de l’outil.
Ce modèle offre une grande variété d'applications avec une force centrifuge de 12 000 v/min, convenant tant aux essais du béton en laboratoire qu'aux projets de construction. Son rotor monobloc et sa tête immergée en acier de haute qualité garantissent des performances élevées, avec une grande amplitude et une fréquence constante. Avec une longueur de tuyau de 4 m et un poids de 12,2 kg, ce vibrateur est un choix optimal pour les professionnels.
Longueur du tuyau : 4 m
Packaging length : 814mm
Packaging width : 573mm
Packaging height : 175mm
Article gross weight : 12 200 g
Vibration Value : 2,1 m/s²
Le principe d’utilisation consiste à couler le béton en couches d’épaisseur égale (30 à 50 cm). La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et sans bulles d’air. Ensuite, la tête est retirée lentement pour que le béton remplisse le trou laissé. Puis, la tête est plongée à une distance de 30 à 50 cm de la précédente insertion. Ces étapes sont répétées plusieurs fois jusqu’à élimination complète des bulles d’air dans la zone de béton.
L’utilisation prévue est professionnelle, exclusivement pour éliminer les bulles d’air du béton frais. Il ne faut pas utiliser ce produit pour déplacer le béton sur le côté ni pour d’autres travaux.
En cas de dysfonctionnement (absence de démarrage, vibrations lentes, diminution de la vibration dans le béton), il faut vérifier la pression et le débit d’air, s’assurer que la soupape à bille est ouverte et que le produit est correctement lubrifié. Il est aussi nécessaire de vérifier l’absence d’obstruction dans l’évacuation d’air, l’état des lamelles, et l’absence de fuite dans les tuyaux d’alimentation.
Le résultat attendu est une surface de béton dont la zone autour de la tête du vibrateur est brillante, sans bulles d’air visibles, garantissant l’élimination de l’air emprisonné dans le béton frais.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelle est la fonction principale du vibrateur à béton AY57 Husqvarna ?
Ce vibrateur est conçu exclusivement pour éliminer les bulles d'air emprisonnées dans le béton frais. Il ne doit pas être utilisé pour déplacer le béton ou pour d'autres travaux. Son action améliore la qualité du béton en assurant une surface brillante et sans bulles d'air visibles autour de la tête du vibrateur.
Comment se déroule la mise en œuvre du vibrateur sur chantier ?
Le béton doit être coulé en couches de 30 à 50 cm d'épaisseur. La tête du vibrateur est plongée à environ 15 cm dans la couche inférieure la plus proche, puis maintenue 10 à 20 secondes jusqu'à disparition des bulles d'air. Elle est ensuite retirée lentement, et l'opération est répétée en décalant la tête de 30 à 50 cm à chaque insertion pour couvrir toute la surface.
Quels sont les critères techniques importants pour choisir ce vibrateur à béton ?
Le modèle AY57 offre une vitesse de rotation de 18 000 tr/min et une consommation d'air de 1,00 m³/min. Sa tête a un diamètre de 56 mm et une longueur de 344 mm. Il pèse 4,5 kg et est alimenté en air comprimé. Il dispose aussi d’un système anti-vibrations pour réduire la fatigue de l’opérateur.
Quelles sont les précautions à prendre pour assurer la sécurité lors de l’utilisation ?
Il faut impérativement porter un équipement de protection individuel homologué, notamment des gants, des protections auditives et respiratoires. Vérifiez que le compresseur est bien raccordé, que la pression et le débit d’air sont conformes, et que la soupape à bille est ouverte. Évitez toute modification du produit et ne l’utilisez pas si vous êtes fatigué ou sous influence.
Comment entretenir et lubrifier correctement le vibrateur ?
Le produit doit être lubrifié quotidiennement ou toutes les 4 heures en fonctionnement continu, soit par un lubrificateur automatique installé sur le compresseur, soit manuellement en injectant 4 cm³ d’huile dans la connexion à libération de la poignée. Le nettoyage doit être fait à l’eau courante sans haute pression, en retirant le béton avant qu’il ne durcisse. Le démontage et remplacement des pièces d’usure (lamelles, joints) sont détaillés dans le manuel.
Quels sont les signes de dysfonctionnement et comment les résoudre ?
Si le produit ne démarre pas ou vibre faiblement, vérifiez la pression et le débit d’air, l’ouverture complète de la soupape à bille, l’absence d’obstruction à l’évacuation d’air, et la lubrification. En cas de lamelle usée ou de fuite dans les tuyaux, remplacez les pièces concernées. En environnement humide ou poussiéreux, un nettoyage complet avec du carburant est nécessaire.
Quelle norme garantit la conformité et la sécurité de ce vibrateur ?
Le produit est conforme à la directive européenne 2006/42/CE relative aux machines, avec application de la norme harmonisée EN 12649:2008+A1:2011, assurant ainsi sa conformité aux exigences de sécurité et de performance.
