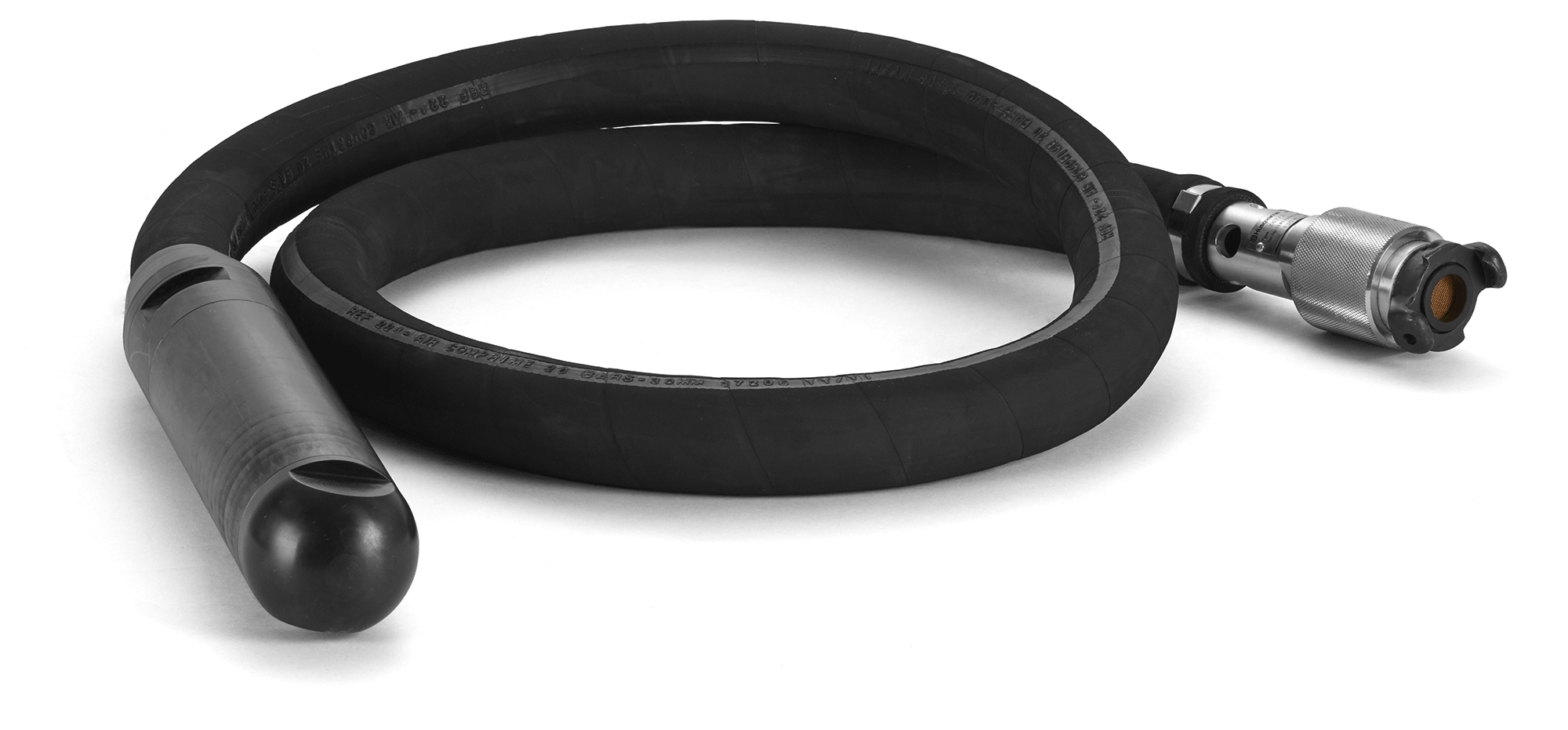

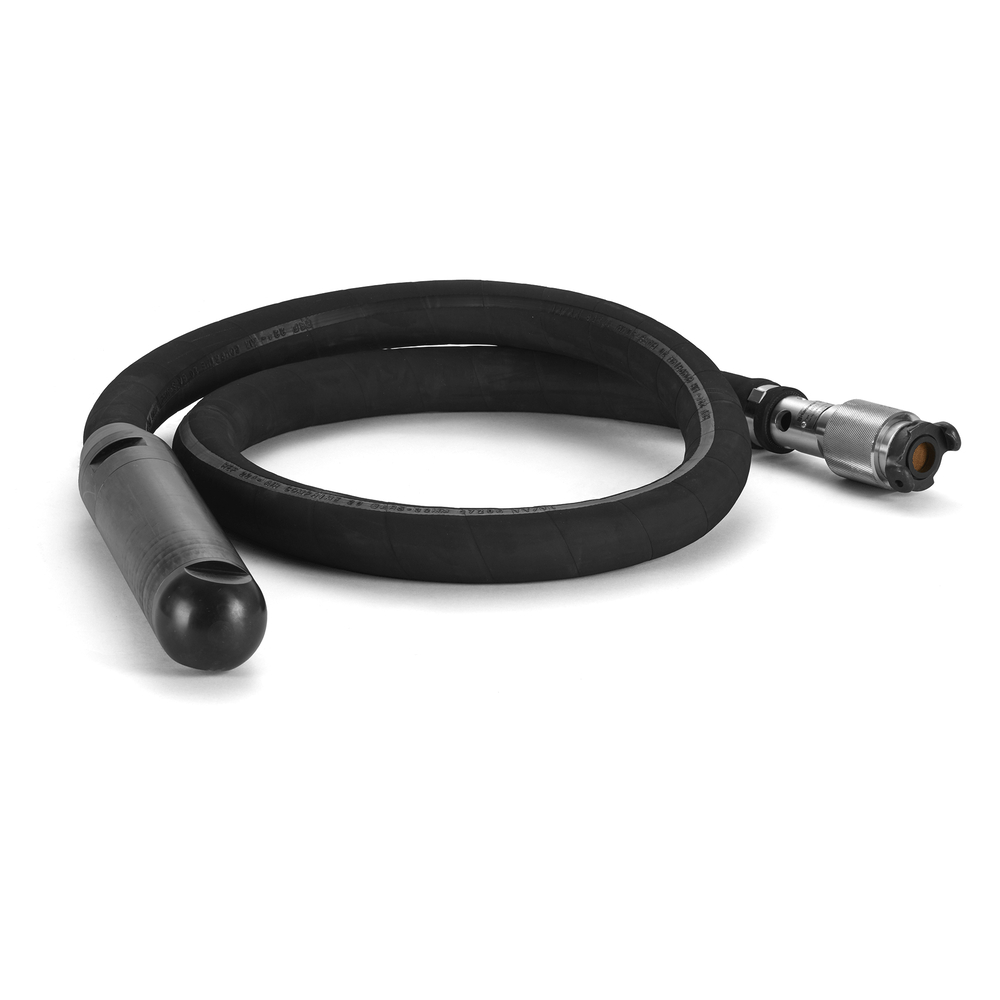

Vibrateur à béton AY67 DIAMETRE AIGUILLE 67-7,9KG-LONGUEUR 365MM-GAINE 4M HUSQVARNA - 967 93 96-02
Référence : HUS_967939602
Découvrez Vibrateur à béton AY67 DIAMETRE AIGUILLE 67-7,9KG-LONGUEUR 365MM-GAINE 4M HUSQVARNA - 967 93 96-02 disponible à l'achat
- Puissant et durable, idéal pour béton.
- Alimenté et refroidi par air comprimé.
- Réduit vibrations, prolonge la durée de vie.
- Poignée anti-fuites optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Vibrateur pneumatique Husqvarna AY67 pour un béton parfaitement vibré et une durabilité accrue.
Le vibrateur AY67 de Husqvarna est un outil essentiel pour toutes les applications de vibration de béton, offrant puissance et économie. Grâce à son alimentation et refroidissement par air comprimé, il est particulièrement efficace pour les murs et colonnes. Sa poignée de butée à billes, facile à manipuler, garantit une performance optimale en évitant les fuites d'air et les pertes de puissance. De plus, l'absence de pièces mobiles dans le tuyau diminue les vibrations, préservant le confort de l'utilisateur et prolongeant la durée de vie de l'outil.
Ce modèle se distingue par sa force centrifuge atteignant 12 000 v/min et son accélération élevée, le rendant adapté tant aux essais en laboratoire qu'à des projets de grande envergure. Son design ergonomique et sa construction en acier de haute qualité assurent une grande longévité et des performances constantes. Avec une longueur de tuyau de 4 mètres, il s'adapte à divers chantiers, tout en offrant une valeur de vibration de 2,38 m/s².
Longueur du tuyau : 2 m
Packaging length : 800mm
Packaging width : 560mm
Packaging height : 160mm
Article gross weight : 15 400 g
Vibration Value : 2,38 m/s²
Le principe d’utilisation consiste à couler le béton en couches d’épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche afin de mélanger correctement les couches. Il faut attendre environ 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et qu’aucune bulle d’air n’apparaisse. Ensuite, la tête du vibrateur est retirée lentement pour que le béton remplisse le trou laissé. On replonge la tête à une distance de 30 à 50 cm de la précédente immersion et on répète ces étapes jusqu’à ce que les bulles d’air soient complètement éliminées.
Ce produit est destiné à un usage professionnel uniquement pour éliminer les bulles d’air du béton frais. Son utilisation est prévue uniquement dans ce contexte.
En cas de dysfonctionnement, comme l’absence de démarrage ou une vibration insuffisante, il convient de vérifier la pression et le débit d’air, s’assurer que la soupape à bille est ouverte, que le produit est correctement lubrifié, et que les tuyaux d’alimentation ne fuient pas. Si la lamelle est usée ou si le rotor est bloqué, un nettoyage ou un remplacement est nécessaire.
Le résultat attendu est un béton parfaitement vibré, sans bulles d’air, avec une surface brillante autour de la tête du vibrateur, garantissant une bonne cohésion entre les couches de béton.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un vibrateur à béton pneumatique comme le AY67 Husqvarna ?
Il faut s'assurer que le produit soit alimenté et refroidi par air comprimé pour une efficacité optimale, comme le AY67. La longueur et le diamètre du tuyau doivent correspondre aux besoins du chantier (ici 4 m et diamètre 67 mm). La puissance exprimée en vitesse centrifuge (12 000 tr/min) et l’accélération (2,38 m/s²) garantissent une bonne vibration du béton. La poignée doit limiter les fuites d’air pour éviter les pertes de puissance.
Comment fonctionne le vibrateur à béton AY67 et quelles sont les étapes clés de son utilisation ?
Le vibrateur est alimenté en air comprimé via un compresseur. Après lubrification, il faut immerger la tête vibrante environ 15 cm dans chaque couche de béton de 30 à 50 cm d’épaisseur. Il faut attendre 10 à 20 secondes que la surface autour soit brillante et sans bulles d’air avant de retirer lentement la tête pour que le béton remplisse le trou. Cette opération se répète en décalant la tête de 30 à 50 cm jusqu’à élimination complète des bulles.
Quelles sont les principales opérations d’entretien pour garantir la longévité et la sécurité du vibrateur AY67 ?
Le vibrateur doit être lubrifié quotidiennement, ou toutes les 4 heures en usage continu, avec 4 cm³ d’huile adaptée déposée à la connexion de la poignée. Le nettoyage s’effectue à l’eau courante sans haute pression, en retirant le béton avant durcissement. Le démontage et remplacement des pièces d’usure comme la lamelle, les joints toriques et le filtre à air doivent être réalisés régulièrement selon les instructions techniques.
Quels sont les signes de dysfonctionnement du vibrateur et comment les résoudre ?
Si le produit ne démarre pas, vérifiez la pression et le débit d’air, l’ouverture complète de la soupape à bille, l’absence d’obstruction à l’évacuation d’air et l’état de lubrification. Une vibration faible peut indiquer un tube endommagé ou une lamelle usée. En environnement poussiéreux ou humide, un nettoyage complet avec dégraissage et remplacement de la lamelle est nécessaire. Le manuel précise les procédures de dépannage détaillées.
Quelle norme de sécurité européenne ce produit respecte-t-il et quelles garanties cela apporte-t-il ?
Le vibrateur AY67 est conforme à la directive européenne 2006/42/CE relative aux machines, avec application de la norme harmonisée EN 12649:2008+A1:2011. Cette conformité garantit que le produit répond aux exigences essentielles de sécurité et de santé, ainsi qu’aux spécifications techniques reconnues pour les équipements de vibration de béton.
