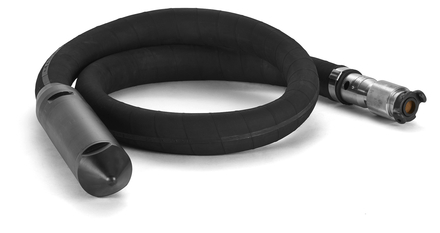

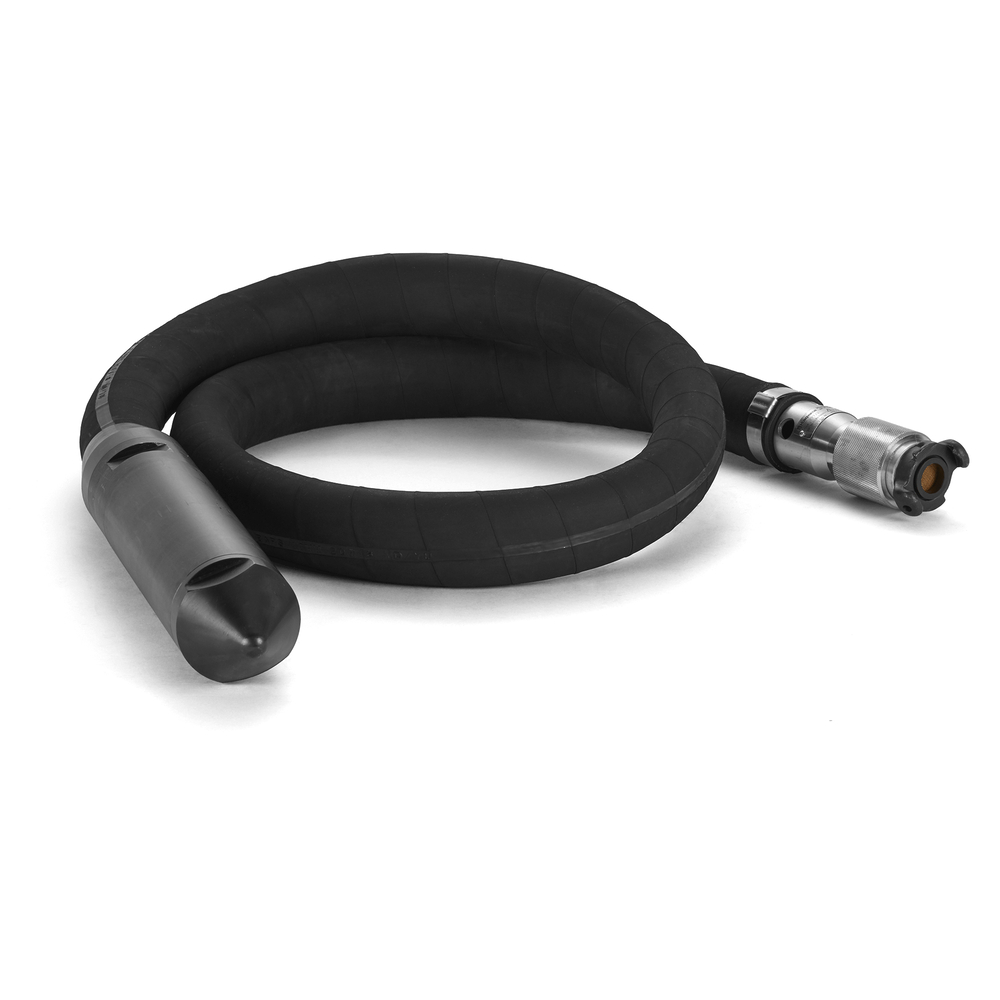

Vibrateur à béton AY77 DIAMETRE AIGUILLE 77-8,9KG-LONGUEUR 398MM-GAINE 4M HUSQVARNA - 967 93 97-02
Référence : HUS_967939702
Découvrez Vibrateur à béton AY77 DIAMETRE AIGUILLE 77-8,9KG-LONGUEUR 398MM-GAINE 4M HUSQVARNA - 967 93 97-02 disponible à l'achat
- Force centrifuge élevée (12 000 v/min).
- Poignée de butée à billes pour éviter les fuites d'air.
- Absence de pièces mobiles dans le tuyau.
- Refroidi à l'air pour une durée de vie accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le vibrateur AY77 de Husqvarna est un outil pneumatique performant, conçu pour optimiser la vibration du béton.
Ce vibrateur est alimenté et refroidi par air comprimé, ce qui en fait un choix idéal pour des opérations sur murs et colonnes. La poignée de butée à billes permet un réglage facile, garantissant une efficacité maximale tout en évitant les fuites d'air. Il convient parfaitement pour une gamme d'applications telles que les essais de béton en laboratoire et les projets de construction.
Avec une force centrifuge de 12 000 v/min et une accélération élevée, ce modèle se distingue par sa conception ergonomique, réduisant les vibrations dans les bras et prolongeant ainsi sa durée de vie. La technologie de refroidissement à air et le rotor monobloc en acier de haute qualité assurent une longévité remarquable et des performances élevées. Ce vibrateur possède un tuyau de 4 mètres et un poids brut de 18,4 kg avec des valeurs de vibration à 4,9 m/s².
Longueur du tuyau : 2 m
Packaging length : 800mm
Packaging width : 560mm
Packaging height : 160mm
Article gross weight : 18 400 g
Vibration Value : 4,9 m/s²
L'utilisation consiste à couler le béton en couches d'épaisseur égale de 30 à 50 cm. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure de béton la plus proche pour bien mélanger les couches. Il faut attendre environ 10 à 20 secondes jusqu'à ce que la surface autour de la tête soit brillante et sans bulles d'air. Ensuite, la tête est retirée lentement pour que le béton remplisse le trou laissé. On répète cette opération en plongeant la tête à une distance de 30 à 50 cm de la précédente insertion, jusqu'à élimination complète des bulles d'air dans la zone de béton.
Le produit est destiné à éliminer les bulles d'air dans le béton frais et ne doit pas être utilisé pour déplacer le béton sur le côté ni pour d'autres travaux.
En cas de dysfonctionnement, il est conseillé de vérifier la pression et le débit d'air, s'assurer que la soupape à bille est ouverte, que le rotor n'est pas bloqué, que le produit est suffisamment lubrifié et que les tuyaux d'alimentation ne fuient pas. En cas de diminution des vibrations ou d'absence de fonctionnement, il faut aussi vérifier la propreté de la tête du vibrateur et retirer toute obstruction.
Le produit s'utilise en environnement professionnel, notamment pour les travaux sur murs et colonnes, ainsi que pour les essais de béton en laboratoire.
Enfin, le résultat attendu est l'élimination complète des bulles d'air du béton frais, ce qui se traduit par une surface brillante autour de la tête du vibrateur et l'absence de bulles à la surface du béton.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du vibrateur à béton AY77 ?
Le vibrateur AY77 fonctionne à une vitesse de 16 000 tr/min avec une force centrifuge élevée de 12 000 v/min. Il est refroidi à l'air comprimé et possède un tuyau de 4 mètres. Son poids brut est de 18,4 kg et il génère une vibration de 4,9 m/s². Sa conception ergonomique réduit les vibrations transmises à l’opérateur.
Comment utiliser correctement le vibrateur à béton AY77 pour garantir une bonne élimination des bulles d’air ?
Le béton doit être coulé en couches de 30 à 50 cm d’épaisseur. La tête du vibrateur doit être plongée à environ 15 cm dans la couche inférieure la plus proche pour bien mélanger les couches. Il faut attendre 10 à 20 secondes jusqu’à ce que la surface autour de la tête soit brillante et sans bulles, puis retirer lentement la tête pour que le béton remplisse le trou. Cette opération est répétée tous les 30 à 50 cm jusqu’à élimination complète des bulles d’air.
Quelles sont les précautions à prendre pour le démarrage et l’arrêt du vibrateur ?
Avant démarrage, il faut lubrifier le produit et vidanger le réservoir d’eau du compresseur d’air. Le vibrateur est ensuite connecté au compresseur et démarré. Si la tête ne vibre pas, il convient de frapper légèrement sur son côté. Pour arrêter, il suffit d’arrêter le compresseur, puis de mettre un peu d’huile dans la tête et d’amener un peu d’air dans le produit pour éviter tout dommage.
Quels sont les points de vigilance en cas de dysfonctionnement du vibrateur ?
Il faut vérifier la pression et le débit d’air, s’assurer que la soupape à bille est ouverte, que le rotor n’est pas bloqué, que le produit est bien lubrifié et que les tuyaux ne fuient pas. En cas de diminution des vibrations, il est aussi recommandé de contrôler la propreté de la tête et de retirer toute obstruction éventuelle.
Quelle norme garantit la conformité et la sécurité du vibrateur AY77 ?
Le produit est conforme à la directive européenne 2006/42/CE relative aux machines et répond à la norme harmonisée EN 12649:2008+A1:2011, assurant ainsi sa conformité aux exigences de sécurité et de performance.
